Простейшее приспособление можно изготовить из куска обычной металлической крепежной перфорированной ленты. Ножовкой по металлу отрезаем полоску длиной 40÷45 см, сгибаем его пополам, в месте сгиба формируем скребок (конфигурацию и размеры выбираем в зависимости от желаемой ширины штробы), два свободных конца соединяем вместе и обматываем несколькими слоями изоленты (то есть получается что-то наподобие ручки), излишки отпиливаем. Получаем дешевый, но вполне практичный штроборез для газоблока. Проведя с нажимом нашим приспособлением по газобетону несколько раз (как правило, не более 4÷5), получаем аккуратную борозду. При желании можно изготовить ручку, например, из деревянного бруска.

Немного посложнее, но более надежный штроборез по газобетону своими руками можно изготовить из куска водопроводной трубы. Порядок изготовления:

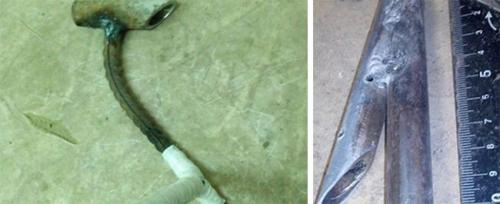

• Отрезаем болгаркой от трубы (диаметр выбираем в зависимости от ширины необходимой борозды) под углом 45˚ кусок длиной 100÷120 мм.
• Привариваем его к прутку арматуры (диаметром 12÷14 мм) под прямым углом. Если в качестве ручки используем остаток водопроводной трубы, то привариваем к нему режущую часть под углом 30÷40˚.
• Загибаем арматуру в районе места сварки под удобным для штробления углом.

Еще один вариант изготовления ручного штробореза для газобетона своими руками:

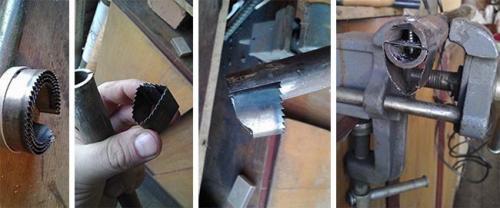

• В качестве режущего элемента используем пилу от коронки по дереву. Выгибаем ее с помощью плоскогубцев в форме треугольника с закругленными углами.
• Для ручки подойдет кусок водопроводной трубы. С одного торца при помощи ножовки по металлу делаем пропил глубиной равной ширине режущего полотна.
• Вставляем режущую заготовку в пропил, сверлим в трубе и заготовке отверстие и вкручиваем в него саморез.

На заметку! Так как сделать штроборез для обустройства канавок в газобетоне довольно просто, то конструкцию режущего элемента и длину ручки каждый может выбрать самостоятельно.

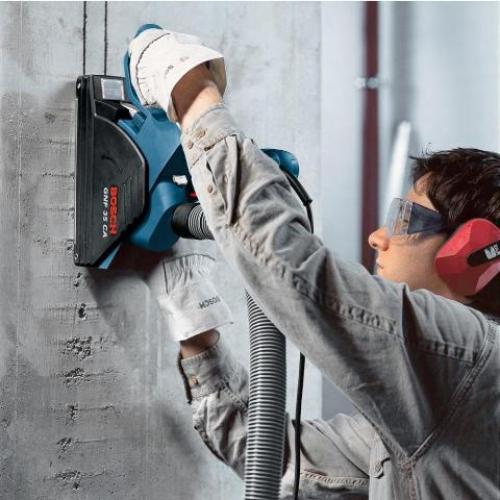

Электрический штроборез для газобетона. Виды штроборезов, их особенности и рекомендации по выбору

При прокладке утопленной в стену проводки требуется выполнение борозд и штроб, для чего нужен специальный инструмент – штроборез.

Применение для этих целей угловой шлифовальной машины, молотка и зубила давно уже нецелесообразно по причине трудоемкости процесса.

Особенно это касается современных реалий, где всю работу способен выполнить всего один специальный инструмент.

Что такое штроборез, для чего он нужен и как выбрать подходящую для конкретных задач модель?

Об этом далее.

Назначение штробореза

Штроборез – специализированный инструмент для создания штроб (технических канавок) в бетонных или кирпичных полах и перекрытиях.

Наиболее часто применяется при укладке электропроводки.

Любая уважающая себя строительная бригада обязана иметь штроборез, так как он позволяет сократить время укладки коммуникаций на объекте, формируя штробы строго заданной глубины и ширины.

Инструмент применяется для нарезания канавок в прокладке трубопровода, при разводке систем отопления.

Наиболее востребованным является дорогостоящий электрический вариант, хотя существуют и другие его виды.

По этой причине покупать инструмент для разовой укладки, например, канализации, не имеет смысла.

Другое дело, если речь идет о бригаде, или даже целой фирме, занимающейся разводкой газопровода в домах и квартирах, или выполняющей полный спектр строительных работ.

Устройство и характеристики

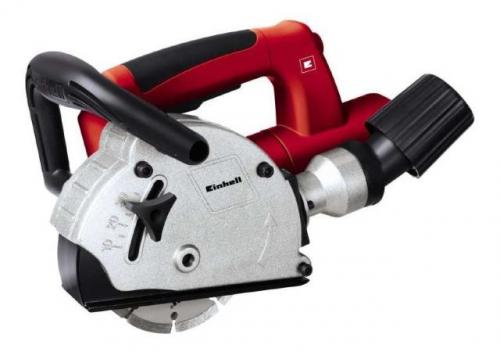

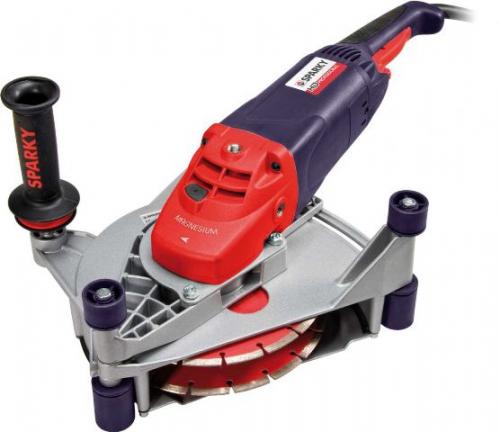

Внешне простейший штроборез напоминает циркулярную пилу или болгарку с тем различием, что на нем установлены параллельно друг другу на небольшом расстоянии два пилящих алмазных диска.

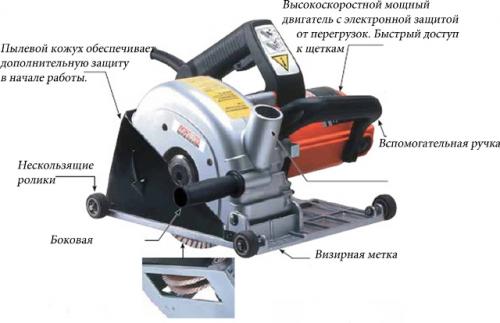

Для безопасной работы режущие элементы закрыты защитным кожухом, который, к тому же, частично предотвращает распространение пыли и мелких частиц.

Инструменты могут оборудоваться электронной системой стабилизации для гашения вибрационных воздействий.

Для повышения точности реза устанавливаются ролики, направляющие и боковые захваты.

Практически все штроборезы имеют патрубок для подключения пылеотсоса, к которому пыль направляется по специальным канавкам.

Некоторые модели продаются в комплекте с подходящим всасывающим устройством.

Это позволяет избежать трудностей подбора переходников в случае, если штатный патрубок не подошел к приобретенному отдельно пылесосу.

Материал

Корпус большинства штроборезов изготавливается из ударопрочного пластика и алюминия, где первый служит оболочкой двигателя с вентиляционными отверстиями, а второй используется при производстве редуктора и защитного кожуха.

Рукояти также изготавливаются из пластика, имеют резиновые накладки, предотвращающие проскальзывание и частично гасящие вибрацию в процессе работы.

Размеры и вес

Габаритные размеры, равно как и вес инструмента, зависят от мощности установленного двигателя и диаметра используемых режущих кругов:

• Длина: 260 – 580 мм;
• Высота: 160 – 300 мм;
• Вес: 3,5 – 13 кг.

Для домашней эксплуатации, как правило, используется электроштроборез, длиной около 300 мм и весом 3 — 6 кг.

Он позволяет делать пазы размерами 45х45 мм при дисках диаметром 85 мм.

Мощность

Мощность влияет не только на скорость вращения режущих дисков, но и определяет их диаметр, а значит, от него зависят параметры штробы.

Кроме того, по этому параметру инструмент классифицируется на:

• Бытовой – предназначен для нечастого нарезания штроб в небольших объемах. Мощность варьируется в пределах 900 – 1300 Вт.
• Полупрофессиональный – оптимальное решение для индивудального строительства при любой интенсивности. Спектр мощностей 1300 – 2000 Вт.
• Профессиональный – дорогостоящее оборудование, предназначенное для нарезания штроб с любыми параметрами в промышленных масштабах. Как правило, такой штроборез работает с дисками диаметром от 230 мм. Мощность — более 2 кВт.

При выборе штробореза в первую очередь учитывается объем и интенсивность работ, что определяет мощность электродвигателя.

Оснастка штроборезов

Для комфортной и безопасной работы штроборезом, производители оснащают свои модели различными дополнительными механизмами и элементами.

Часть из них устанавливается обязательно, а некоторые являются преимуществами отдельно взятых изделий.

• Защитный кожух – предотвращает свободный разлет пыли и мелких частиц, накрывает режущие диски во избежание случайного прикосновения к ним в процессе работы.

На нем обязательно указывается направление движения шпинделя.

Дополнительным элементом может служить независимый пылевой кожух.

• Возможность подключения пылесоса.

Штроборез своими руками. 2 способа сделать штроборез своими руками: из болгарки и дрели

Штроборез это специальный электроинструмент, который применяется для обустройства технических штроб на поверхности стен, потолков, а также полов. В основном он активно используется при выполнении электромонтажных работ внутри помещений жилого либо офисного назначения.

Бороздодел можно изготовить собственноручно, в домашних условиях, используя для этого такой инструмент как болгарка (УШМ) либо электродрель. Для этого необходимо небольшое количество материалов и комплектующих.

Как сделать штроборез из болгарки

Такой электроинструмент как штроборез, своим внешним видом, а также принципом работы очень сильно напоминает угловые шлифовальные машины (болгарки). В таких инструментах, в качестве режущих элементов, применяются алмазные круги. Однако в отличие от УШМ, бороздоделы оснащаются не одним, а двумя, парно расположенными по отношению друг к другу пильными кругами.

Однако для применения в домашних условиях, простой бороздодел можно самостоятельно сделать из простой болгарки. Для этого потребуются такие материалы как:

• алмазные диски (2 штуки);
• гайки (необходимы для фиксации кругов на УШМ);
• специальный защитный кожух, оснащенный патрубком для отвода пыли (можно изготовить самостоятельно из металлического листа).

В данном случае необходимо адаптировать УШМ для одновременного использования двух отрезных дисков. Для этого на нее устанавливается один диск и затягивается гайкой. Затем, на закрученную гайку, поверх первого, необходимо установить второй пильный диск и тоже зафиксировать его гайкой.

Стоит учитывать тот факт, что некоторые модели УШМ оснащаются валом небольшой длины. Поэтому в этом случае, после установки второго отрезного круга не будет хватать места для закручивания второй фиксирующей гайки. В такой ситуации, непосредственно между отрезными дисками можно установить не зажимную гайку, а обыкновенную шайбу . Это позволит существенно сэкономить длину вала болгарки для дальнейшей фиксации второго круга при помощи зажимной гайки.

Между установленными на болгарке отрезными кругами, можно размещать специальные втулки. Благодаря этому расстояние между ними будет меняться, что соответственно повлияет на показатели ширины проделываемых на поверхности стен канавок.

Как сделать штроборез из дрели

В устройстве, а также функционале таких электроинструментов как УШМ, электродрель и штроборез нет принципиальных отличий. Однако по сравнению с болгаркой, в бороздоделах устанавливается параллельно друг к другу два алмазных круга. При таком расположении дисков, ими удобно формировать штробы на поверхности потолков или стен.

Благодаря применению штробореза можно пробивать канавки с аккуратными гранями на поверхности стен, которые сделаны из таких материалов как кирпич, газобетон, бетон. Штробы необходимы для дальнейшей укладки электрической проводки либо труб газо – и водоснабжения.

Глубину выполняемого реза, а также ширину самой штробы можно самостоятельно регулировать благодаря изменению расстояния между установленными дисками на инструменте.

Чтобы сделать штробы в таком строительном материале как газобетон, в качестве штробореза можно использовать обыкновенную электродрель. Для этого необходимо приобрести фрезу цилиндрической формы, а затем поставить ее в патрон электроинструмента. С помощью такой простой конструкции, можно за небольшой промежуток времени, самостоятельно сделать на поверхности газобетонных блоков большое количество аккуратных канавок для последующей прокладки электропроводки.

При выполнении работ и проделывании канавок в стенах с использованием электродрели будет появляться большое количество пыли. Поэтому проделывать штробы в стене при помощи дрели лучше всего вместе с напарником, который бы пылесосом устранял возникающую, во время проведения работ, пыль и строительный мусор.

Кроме того, при использовании дрели для проделывания канавок рекомендуется дополнительно сделать специальные салазки из дерева и закрепить их на электроинструменте. Благодаря применению салазок, канавки получатся одного размера и глубины.

Ручной штроборез для газобетона. Разновидности штроборезов для газобетона

Газобетон относится к ячеистым бетонам, его плотность в 4÷5 раз меньше, чем у обычного бетона. Поэтому для его обработки и штробления можно применять не очень мощные инструменты (и даже с успехом ручные).

Все устройства для изготовления канавок подразделяют на электрические и ручные. Сейчас в продаже можно найти огромное разнообразие самых различных электрических штроборезов (одно-, двух-, многодисковых, фрезерных) по цене от 4000 до 40000 рублей от разных производителей. Для прорезки канавок в газобетоне подойдет практически любая модель.

Однако, учитывая то, что газобетонные блоки довольно легки в обработке, многие строители пришли к выводу, что для обустройства канавок вполне подходит и ручной штроборез для газобетона. Производители ручных инструментов: «Петротех», «Aeroc», «H+H», «Remocolor», «КСМИ». Цена на эти изделия вполне демократична и находится в пределах 450÷850 рублей. Различают две разновидности бороздоделов для работы с газобетоном:

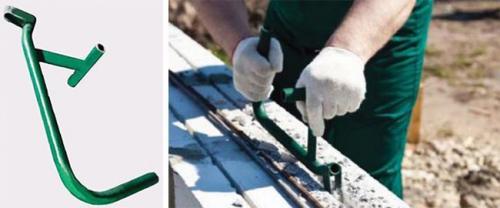

• Ручные приспособления, предназначенные для обустройства канавок на горизонтальных поверхностях. Они имеют более короткую и изогнутую ручку и предназначены для штробления канавок под укладку армирующих прутьев.

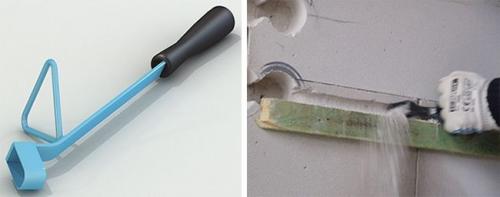

• Изделия, предназначенные для прорезки канавок на вертикальных поверхностях стен. У этих приспособлений более длинная и прямая ручка.

На заметку! Деление ручных штроборезов весьма условно, каждый выбирает свой удобный для использования инструмент.

Обе разновидности ручных штроборезов обладают общими достоинствами:

• низкой ценой;
• небольшим весом;
• простотой конструкции и надежностью в эксплуатации;
• минимальными пылеобразованием и шумом при производстве работ;
• долговечностью;
• энергонезависимостью (то есть, перебои с электроснабжением им не страшны: а это весьма актуально при загородном строительстве).

Штроборез для газоблоков своими руками. 3 простых идеи, как сделать штроборез своими руками

Если вы делаете ремонт в доме своими руками, то рано или поздно столкнетесь с тем, что вам придется делать штробы под электропроводку.

Для этого используется специальный инструмент — штроборез. Правда, его покупка может влететь вам в копеечку.

Если нужно сэкономить, мы можем предложить альтернативный вариант — сделать насадку на болгарку для штробления .

По факту, самоделка не особо отличается от заводского штробореза.

В самодельной насадке тоже можно менять расстояние между дисками, а также имеется патрубок для подключения пылесоса. Ну и сделать приспособление совсем несложно.

Используя болгарку штроборез , можно делать штробы в стенах из газобетона, а также в железобетонных стенах и кирпичных перегородках.

Для изготовления самодельного штробореза используется не только болгарка. Также можно взять за основу ручной фрезер или электродрель.

В сегодняшней статье рассмотрим несколько вариантов самодельных приспособлений:

• насадку-штроборез на болгарку своими руками ;
• штроборез из ручного фрезера;
• ручной штроборез для штробления газобетонных блоков под арматуру.

С помощью штробореза также можно вырезать посадочные места для подрозетников.

Обычно для этого используют перфоратор с алмазной коронкой, но если стены были оштукатурены недавно, то режим долбежки может привести к образованию трещин на поверхности стены.

Если у вас нет возможности изготовить самодельную насадку для УШМ ( штроборез на болгарку ), а также в наличии нет ручного фрезера, вы можете воспользоваться более простым способом — сделать штробы с помощью электродрели и сверла.

Данный способ займет намного больше времени, но когда других вариантов нет — то вполне сгодится.

Ну а теперь давайте перейдем к изготовлению самодельных приспособлений. Сначала рассмотрим подробно, как сделать штроборез из болгарки своими руками .

Для изготовления некоторых деталей нам понадобится токарный станок. Однако можно обратиться за помощью к знакомому токарю. Или же, возможно, у кого-то будут в наличии уже готовые детали нужной формы и размеров.

Штроборез своими руками из болгарки

Рассмотрим, как изготовить приспособление для штробления стен под проводку (или других работ), используя за основу болгарку.

Данная самоделка будет полезна тем, кто самостоятельно делает ремонт в квартире или доме (в частности выполняет работы по монтажу электрической проводки) и хочет сэкономить.

Например, для разовых работ не смысла приобретать дорогой заводской инструмент, который потом будет валяться без дела.

Чтобы изготовить самодельный штроборез из болгарки , автор будет использовать сварочный аппарат и токарный станок.

Что понадобится

Из основных материалов для изготовления самоделки нам потребуются:

• удлиненные муфты;
• длинный болт (желательно выбирать с высоким классом прочности);
• корпусный подшипник;
• листовой металл;
• диски на УШМ, предназначенные для работы с бетоном и камнем.

Теперь давайте приступим к изготовлению насадки для болгарки для штробления .

Этапы работ

Первым делом необходимо будет изготовить три шайбы — с помощью коронки вырезаем три заготовки из листа металла. Затем автор обтачивает их на токарном станке.

Далее нам потребуются две удлиненные муфты. Одну из них необходимо укоротить. Потом мастер обрабатывает муфты на токарном станке — на одной из сторон каждой муфты необходимо выточить посадочное место под шайбу.

После этого в двух подготовленных металлических шайбах с помощью ступенчатого сверла рассверливаем центральное отверстие до нужного диаметра. Надеваем шайбы на удлиненные муфты, и обвариваем.

Сварные швы зачищаем болгаркой. Подготавливаем две обычных шайбы, длинный болт и корпусный подшипник.

Чем штробить пеноблок под арматуру. Штробление газобетонных блоков для последующего армирования стен.

Штробы в газобетоне. НЕ ШТРОБОРЕЗОМ! Штробление блоков для последующего армирования стен.

Штробление блоков для армирования стен

Для начала разберемся, что же такое штробление и для чего оно нужно.

Штробление – это процесс созданания штроб. Штробы же, в свою очередь, – это различные углубления (борозды или канавки), необходимые для скрытых перекрытий под проводку и для прокладки различных труб и инженерных систем. Нам же  штробы необходимы для прокладки арматуры в стенах дома из газобетона, т.е. простого армирования стен.

Штроборез или циркуляка. Простой способ сделать штробы в газобетоне.

Итак, начнем сначала. Нам необходимо было подготовить штробы для арматуры 10-12 мм с возможными вариантами их пересечения в углах стен.

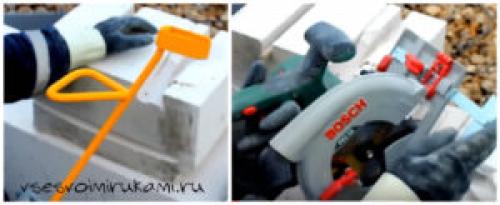

На пробу у нас было 2 инструмента для штробления.

1. Штроборез ручной. Вещь полезная, но для изготовления штроб необходимо приложить достаточное количество усилий и потратить немалое количество времени.

Цена штробореза – 369 руб.

1. Ручная циркулярная пила. Для нас это самый простой и удобный вариант. Наличие линейки позволяет сделать точные замеры, при этом пропилы получаются ровные, а процесс занимает намного меньше времени, чем при использовании штробореза.

Цена циркулярной пилы Bosh – 5648 руб.

Ручной штроборез и циркулярная пила.

Как сделать штробы в газобетоне при помощи циркулярной пилы.

Штробим газобитонный блок.

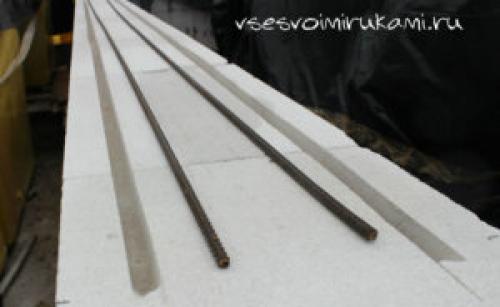

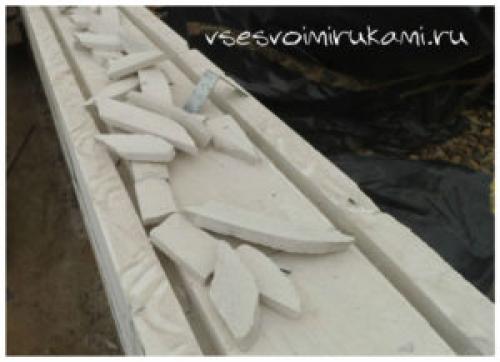

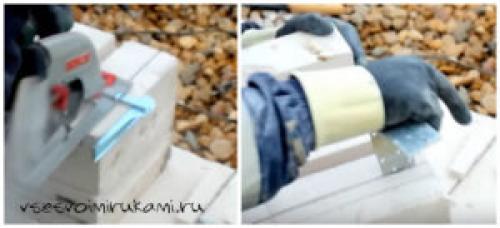

Используя пилу, мы сделали прорезы в газобетоне на нужных нам расстояниях от края блока. Ровные замеры осуществляли при помощи встроенной в инструмент линейки.

1. Затем при помощи металлического уголка несложными движениями выломали внутреннюю ненужную часть штробы. При необходимости отверстия можно зачистить, как вариант, даже самым простым куском арматуры.
2. Приводим поверхность в порядок при помощи щетки.

Для того чтобы понять на сколько будет удобен тот или иной вариант штробления газобетона мы использовали подопытный блок, на котором и отрабатывали весь процесс, определялись с шириной и глубиной штроб.

Штробление стен из газобетона.

В ходе наших экспериментов выяснилось, что штробу шириной 30 мм сделать ровной при помощи извлечения внутренностей металлическим уголком сложнее, чем в 20 мм. При этом изготовление штробы в 20 мм производилось без особых усилий. В такую штробу спокойно можно поместить арматуру диаметром 10-12 мм, но, как правило, в углах происходят пересечения арматур, поэтому ширину штробы можно сделать примерно 25 мм. При этом глубина штроб у нас лично была 35 мм. При желании можно сделать меньше.

На этом на сегодня, пожалуй, все. Штробление газобетонных блоков оказалось достаточно несложным занятием. Надеемся, что наш видео-обзор с собственного канала на YouTube поможет наглядно оценить нашу работу и ответит на возникшие вопросы по штроблению газобетона. Приятного просмотра и до новых встреч на нашей стройке дома своими руками.

                                                                                                               С наилучшими пожеланиями,

Яна и Женя Шигоревы.
