Как установить трубу на крыше из профнастила. Устанавливаем каркас для профлиста

Как установить трубу на крыше из профнастила. Устанавливаем каркас для профлиста

Для обшивки дымохода профнастилом необходимо сделать каркас из стали. Запомните, что металлическую подконструкцию лучше всего делать горизонтальной — чтобы профнастил располагался вертикально. Именно так обшивка будет выглядеть на кровле максимально эстетично.

Вот, что нужно сделать:

Установите кронштейны . Возьмите крепёжные кронштейны и установите их на расстоянии 50 сантиметров друг от друга по вертикали и горизонтали. Отступите от углов 15 см. Начните с верхней части трубы и опускайтесь ниже. Например, для трубы длиной 180 см понадобится 3 кронштейна.
1. Замерьте длину . Делаем замеры длины дымохода. Это нужно, чтобы отрезать направляющие нужной длины. Дымоход чаще всего неровный, поэтому берите максимальную длину, что насчитаете. Прибавьте к ней 10 см — для теплоизоляции. То есть, для стороны дымохода в 180 см нужна длина направляющих в 190 см.
2. Обратите внимание на диагональ . С двух сторон к дымоходу будет под углом примыкать кровля. Приложите рулетку вплотную к обрешётке и отмерьте длину этой диагонали, поскольку там тоже нужно будет установить направляющие и кронштейны. Установите кронштейны.
Установите теплоизоляцию . Трубу можно обшить не только профнастилом, но и теплоизоляцией. Если вам это нужно, то для этого возьмите базальтовые плиты или рулоны утеплителя на основе кварца толщиной в 50 мм. Уложите их прямо на кронштейны, чтобы они торчали из утеплителя. По-хорошему нужно просверлить стену прямо через теплоизоляцию и закрепить тарельчатыми дюбелями, чтобы утеплитель держался крепче.
ВАЖНО : зачем вообще утеплять дымоход? Дело в том, что иногда трубу могут выкладывать в «полкирпича» обычным керамическим кирпичом. Из-за этого зимой он промерзает, а при работающем выхлопе образуется конденсат. Кирпич впитывает влагу, мокнет и трескается. Теплоизоляция позволяет этого избежать. Установите гидроизоляцию . Отрежьте гидро- ветрозащитную мембрану чуть большего размера, чем дымоход. Размотайте её слева направо, начиная с низа трубы. Закрепляйте мембрану тарельчатыми дюбелями. Соблюдайте нахлёст в 10 см. Установите горизонтальные направляющие . Возьмите Г-образные профили и обрежьте в соответствии с замерами из пункта №2. Закрепите их на кронштейнах саморезами с пресс-шайбой.

Примыкание кровли из профнастила к круглой трубе. Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию. Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка , и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе.

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

• Сначала она наносится на нижний край дымохода.
• Затем заделываются стыки примыкания по бокам трубной конструкции.
• И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Добавим, что сложность сооружения гидроизоляционного барьера зависит в основном от того, в каком месте устанавливается труба.

Как заделать трубу на крыше из профнастила. Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

• Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
• Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
• Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
• Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Как обойти круглую трубу на крыше. Герметизация круглой трубы

Вентиляционная труба на крыше при проходе через кровельные материалы на основе битума оформляется буквально за несколько минут с помощью одного проходного элемента. Для ондулина монтаж выполняют за пять шагов:

1. Проходной элемент устанавливают на трубу или в месте ее будущего монтажа, с нахлестом на нижний слой ондулина 17 см и более.
2. Примерно посередине нахлеста проходной элемент крепят к обрешетке в верх каждой волны, кроме двух крайних.
3. По бокам от проходного элемента укладывают и закрепляют листы ондулина с нахлестом в одну волну.
4. Сверху проходного элемента укладывают и закрепляют еще один лист ондулина с нахлестом не менее 17 см.
5. Вентиляционную трубу полностью собирают и крепят к проходному элементу четырьмя саморезами.

Герметизация труб на мягкой кровле с помощью проходного элемента еще проще:

1. Проходной элемент прикладывают к кровле и намечают место для отверстия.
2. Поверх намеченного отверстия кладут картонный шаблон и обводят его.
3. По внешней линии вырезают отверстие.
4. На кромку проходного элемента наносят герметик сплошным слоем, после чего его устанавливают на отверстие и крепят саморезами.
5. Последним шагом устанавливают саму трубу.

Наглядно процесс монтажа показан на

Если же вы ищете, чем заделать щель между трубой отопления и крышей, то стандартные пластиковые элементы не подойдут. Для этого нужен гибкий переходник Мастер Флеш — эластичная манжета в форме ступенчатого конуса с алюминиевым фальцем по контуру, которая надежно герметизирует стыки. Поскольку между трубой и крышей должно быть довольно большое расстояние, чтобы битумное покрытие попросту не расплавилось от высокой температуры, выбирайте переходники большой площади. Основа проходного элемента должна накрыть не менее 40 мм кровельного покрытия с каждой стороны.

Мастер Флеш обычно ставят на уже готовую трубу, но без установленного аэратора, если он предусмотрен конструкцией:

1. На переходнике обрезают несколько ступенек так, чтобы диаметр отверстия в нем был немного меньше диаметра трубы.
2. Переходник одевают на печную трубу и обводят его нижнюю часть по контуру.
3. Основание оставляют плоским для мягкой кровли или придают ему форму волн ондулина — оно должно вплотную прилегать к кровельному покрытию.
4. Прежде чем заделать стык между трубой и крышей, кровельное покрытие очищают от грязи и обезжиривают.
5. По размеченному контуру наносят силиконовый герметик.

Мастер Флеш изготавливают из устойчивой к высоким температурам и ультрафиолетовому излучению резины, поэтому с помощью этого переходника возможна и герметизация трубы на крыше бани. Но только если она утеплена.

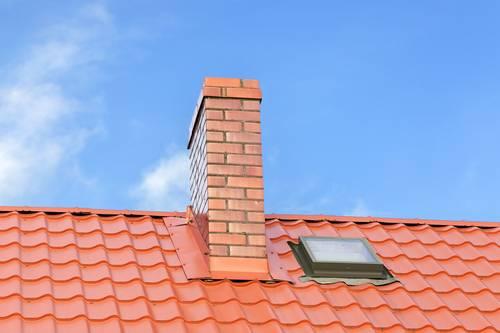

Проход дымохода через крышу из металлочерепицы. Вывод трубы дымохода через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, сделанная из рабочего кирпича или бетона и установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.

depositphotos

Замеры и расчеты

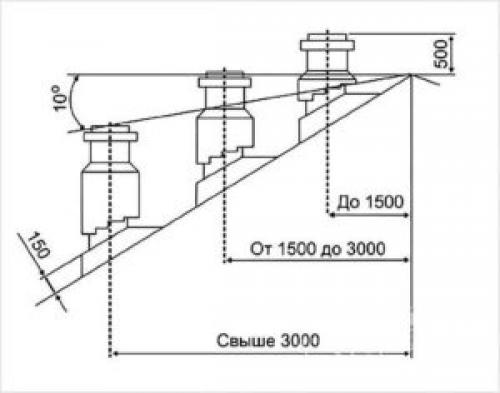

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

• При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
• При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
• Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

• Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.
• Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы, необходимо оборудовать специальный короб, в который нужно засыпать негорючий материал, например, минеральную вату .

Кроме этого, рекомендуется делать утолщение стенок печной трубы до 35—40 см. Если для прохождения используется кирпичная труба, то утолщение стенок позволит уменьшить нагрев окружающих материалов до допустимых 40—50 градусов.

Способы вывода трубы через крышу, покрытую металлочерепицей

Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:

• Квадратный или прямоугольный выход.
• Круглый выход.

Каждый вид имеет свои особенности и последовательность монтажа.

Как выполнить прямоугольный выход печной трубы

Прямоугольное прохождение осуществляется в два этапа:

1. Монтаж внутреннего фартука до укладки покрытия.
2. Монтаж наружного элемента, после укладывания покрытия.

Процесс установки можно распределить на такие пункты:

• Определение местоположения верхнего края внутренней планки примыкания. Для этого ее прикладывают к стенке трубы.
• По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
• Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
• Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
• Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
• Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
• Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить. По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.

Как сделать фартук на круглую трубу. Особенности обустройства прохода дымохода через кровлю

Качественное примыкание кровельного материала к трубе может быть сделано только в том случае, если крыша имеет надежную жесткую обрешетку , соответствующую типу кровли и крутизне скатов, на которой будет равномерно распределена нагрузка как от массы самой системы крыши, так и от внешних воздействий.

• Оптимальным вариантом является тот, когда дымоходная труба устанавливается еще до обустройства обрешетки . То есть в самой конструкции стропильной системы предусмотрен для нее проход, укрепленный дополнительными деталями. В таких случаях примыкание к трубе листового или штучного кровельного материала будет выполнить гораздо проще, чем в тех, когда в готовой обрешетке приходиться организовывать проход для вновь возводимой трубы.
• Если труба устанавливается позднее, то чтобы освободить место для прохождения дымохода, необходимо будет демонтировать некоторые элементы обрешетки , что вполне может ослабить общую конструкцию.
• Заранее необходимо предусмотреть и то, чтобы труба не приходилась на стропильную ногу, так как ее частичный или полный демонтаж – крайне нежелательная операция. Если же труба все-таки пришлась на одно из стропил, и часть его приходится удалять, то перед проведением этого процесса необходимо сразу же установить под остающиеся части подпорные стойки, которые закрепляются на балки перекрытия. Кроме этого, чаще всего приходится еще и связывать части этой ноги с целыми стропилами, горизонтальными перемычками.
• Какой бы вариант ни рассматривался , вокруг дымоходной трубы необходимо обязательно обустроить дополнительный надежный каркас, который должен быть прочно соединен с другими элементами стропильной системы и кровельной обрешётки.

Как вывести трубу от буржуйки через крышу. Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше.

Располагать выход трубы над крышей следует согласно определенным правилам:

1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

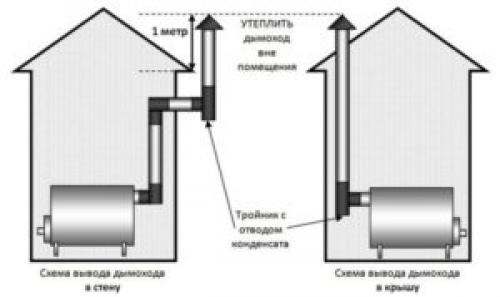

Второй вариант выхода трубы – это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

Примыкание кровли из профнастила к трубе. Как настилать профнастил на крышу

Кровля из профнастила укладывается на готовую обрешетку из досок, в которой фрагменты располагаются параллельно свесу кровли. Шаг установки обрешетки — до 60 см. Используют обычно обрезную доску-дюймовку, толщиной 25 мм. Листы укладываются один за другим с вертикальным перекрытием на одну волну. При укладке профлиста на крышу, обратите внимание, что крайние полочки имеют разную длину. Та, которая чуть короче, должна быть снизу, которая немного длиннее — накрывает короткую. В этом случае они примыкают одна к другой плотно, без зазора. Если перепутать, и сделать наоборот, то между двумя полочками образуется зазор в несколько миллиметров, в который будет затекать вода. Потому при монтаже будьте внимательны.

О величине горизонтального перекрытия. Если рядов профнастила на кровле больше чем один, листы укладывают с перекрытием. Величина, на которую верхний лист перекрывает нижний, зависит от угла ската кровли: чем более пологая крыша, тем больше необходим заход.

Большинство заводов, производящих профнастил, может предложить вам изготовить листы, которые будут покрывать всю вашу крышу — от конька до свеса — одним длинным листом (максимальная длина 12 метров). При монтаже это создает определенные сложности — такие листы сложно поднимать и укладывать. Особенно придется долго выставлять первый лист — его надо поставить строго вертикально, что на высоте дело сложное. Зато основной плюс такого решения — сплошное покрытие сверху-донизу, которое в разы повышает степень защиты чердачного помещения от проникновения влаги, перечеркивает все неудобства. Ведь горизонтальных стыков нет, а значит и проблем с затеканием тоже.

Как правильно крепить профнастил на крышу

Для крепления профлиста используют специальные саморезы с резиновыми прокладками под шляпками. Они обеспечивают герметичность соединения. Такие саморезы обычно окрашены в один тон с кровельным материалом. Количество крепежа на квадратный метр — 5-7 штук (не забудьте добавить около 20% — на крепление конькового элемента, закрепление стыков и другие подобные работы).

Устанавливают саморезы в нижнюю полочку, там, где лист соприкасается с обрешеткой. Их длина 20-25 мм, зависит от толщины доски обрешетки, так как важно, чтобы острый конец винта не выступал с обратной стороны доски. Там будет находится гидроизоляционная пленка, которая может повредиться.

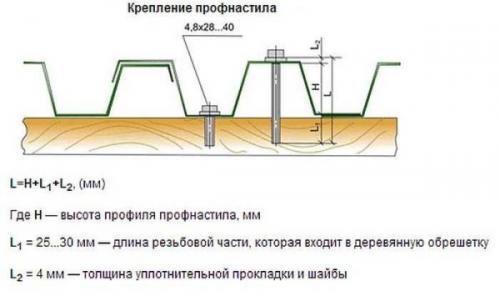

Как высчитать длину самореза для установки профлиста на крышу

При соединении двух соседних листов, они тоже скрепляются саморезами. Но в этом случае приходится вкручивать крепеж в волну, еще и пробивать двойной слой металла. Для этих целей крепеж идет длиннее — 40 мм и больше (зависит от высоты волны) — винт должен зайти в доску обрешетки.

Чем резать

Очень редко монтаж профнастила на крышу обходится без подрезки — это просто уникальные случаи. Чем же резать профлист? Ножницами по металлу или электролобзиком. Да, это медленно, и не совсем удобно, но именно так советуют производители. Использовать УШМ (болгарку) нельзя  — при разрезе с ее помощью в месте реза лист нагревается до очень высоких температур, что приводит к испарению цинка. В результате, в этом месте, материал быстро начинает ржаветь.

Порядок монтажа

После сбора стропильной системы прибивают фронтальную доску, к ней крепят крюки для установки, а поверх уже специальную планку — капельник, на которую затем заводят край гидроизоляционной пленки. И капельник, и пленку к нему крепят саморезами с уплотняющей резиновой шайбой.

Как сделать свес кровли из профнастила

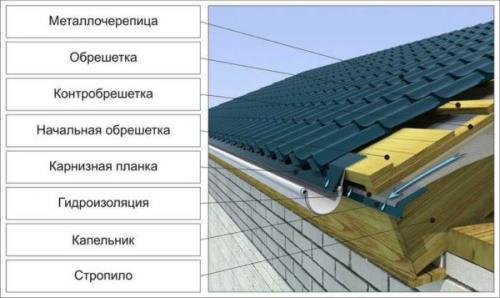

Состав пирога материалов под профнастил зависит от того, собираетесь вы чердачное помещение делать холодным или теплым. Если чердак будет холодным, последовательность действий следующая:

• Сверху на стропила набивается паро-гидроизоляционная мембрана. Она не пропускает пары из дома к кровельному покрытию, и не дает влаге, просочившейся под профлист, попасть на чердак. Набивается она на стропила, крепится не в натяжку, а с провисанием. Расстилать мембрану начинают снизу, продвигаясь вверх. Одно полотнище заходит на второе на 15 см, стык обязательно проклеивается скотчем.

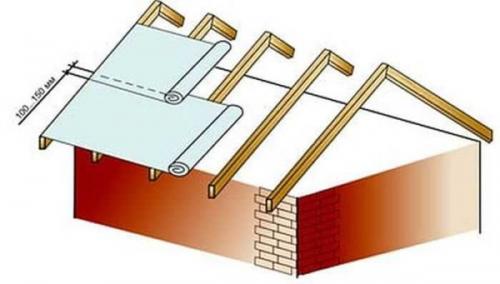

  Как укладывать гидроизоляцию на крыше

• Крепят мембрану при помощи планок, которые прибивают вдоль стропильных ног. Эти же планки создают необходимый зазор: мембрана не должна соприкасаться с кровельным материалом .

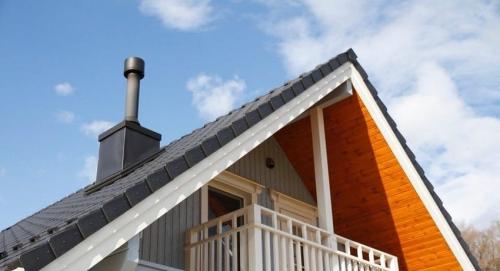

Гидроизоляция круглой трубы на крыше. Герметизация трубы на крыше

Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:

• Для прямоугольной и квадратной конструкции подойдет металлический фартук;
• Для круглых выходов часто используются эластичные резиновые или полимерные проходки;
• Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;
• Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.

Установка трубы на кровлю из металлочерепицы

Места прохода трубы через крышу

Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.

Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:

• Возле конька. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.
• Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.

Конструктивные элементы узла примыкания крыши к дымоходу

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

1. Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
2. Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
3. Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
4. Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
5. Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.
6. Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.
