Как обойти печную трубу при кровле профнастилом. Гидроизоляция печной трубы квадратного сечения

Как обойти печную трубу при кровле профнастилом. Гидроизоляция печной трубы квадратного сечения

С точки зрения технологии для правильной организации работ своими руками важен не характер кровельного материала – из металлочерепицы, из ондулина, а сечение дымохода – прямоугольное или круглое.

Гидроизоляция дымохода проводится вместе с укладкой гидроизоляционной мембраны на крыше.

1. Пленочное полотно на этом участке разрезают так, чтобы материал укладывался на печную трубу внахлест. Пленка приклеивается на стенки дымохода полимерно-битумной мастикой.
2. Поверх плотно прижатых краев мембраны снова наносят слой битумной мастики. Такая гидроизоляция уже достаточно надежна, но не отличается высокой прочностью.
3. Сверху мембраны закрепляют обрешетку под фартук – второй элемент гидроизоляция на крыше. Расстояние между стенкой и рейкой – 5–10 см. Бруски рекомендуется обработать антипиренами.
4. Вокруг печной трубы монтируют фартук, начиная с нижнего элемента. Фартук располагается выше кровли на 10–15 см и покрывает участок в 20–30 см по периметру дымохода. Крепление – дюбель-гвоздями с шагом в 15–20 см.
5. Стыки между элементами и дымоотводом обрабатывают жаростойким герметиком.
6. Затем укладывают кровельный материал поверх нижнего фартука. Элементы крыши из металлочерепицы или из ондулина укладываются встык, следя за тем, чтобы щели были как можно меньше.

Если речь идет о крыше из профнастила, то здесь в листе под дымоход формируется отверстие размерами на 1,5–2 см меньше параметров дымохода. В углах отверстия делают надрезы, аккуратно отгибают края листа. На этапе укладки кровельного настила, этот фрагмент надевают на печную трубу и выравнивают отогнутые края, стараясь уменьшить стыки до минимума. Для гидроизоляции используется специальное приспособление, наподобие битумной гидроизолирующей ленты, или рубероид и водоотталкивающий герметик.

1. Сверху кровли из профнастила, металлочерепицы и других материалов монтируют металлический верхний фартук, аналогичный нижнему. Можно использовать клеящиеся материалы, наподобие Вакафлекс, Мастер Флеш, Ондуфлеш и прочее.

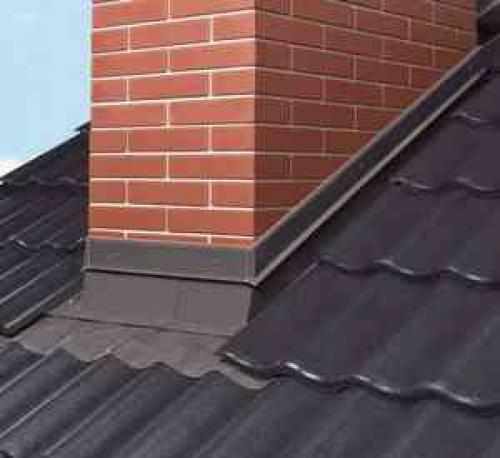

На фото можно увидеть укладку фартука вокруг печного дымохода на крыше.

Гидроизоляция печной трубы с круглым сечением

Необходимость такая возникла из-за широкого распространения сендвич-труб, весьма практичных и более доступных по стоимости. Осуществить ее своими руками даже проще, так как здесь гидроизоляцию обеспечивает специальное устройство – трубная проходка.

Выглядит проходка как короб из стали или алюминия с колпаком из полимерного материала.

1. Вокруг дымохода устраивают деревянную обрешетку, так же как делали в предыдущем случае. Укладывают кровельный материал.
2. В гибкой полимерной части проходки вырезают отверстие с нужным диаметром. Приспособление надевают на трубу, обжимают по кровельному материалу.
3. Стыки обрабатывают специальным жаростойким герметиком. Проходку закрепляют саморезами к обрешетке с шагом в 7–10 см.

Фартук на круглую трубу своими руками. Особенности обустройства прохода дымохода через кровлю

Качественное примыкание кровельного материала к трубе может быть сделано только в том случае, если крыша имеет надежную жесткую обрешетку , соответствующую типу кровли и крутизне скатов, на которой будет равномерно распределена нагрузка как от массы самой системы крыши, так и от внешних воздействий.

• Оптимальным вариантом является тот, когда дымоходная труба устанавливается еще до обустройства обрешетки . То есть в самой конструкции стропильной системы предусмотрен для нее проход, укрепленный дополнительными деталями. В таких случаях примыкание к трубе листового или штучного кровельного материала будет выполнить гораздо проще, чем в тех, когда в готовой обрешетке приходиться организовывать проход для вновь возводимой трубы.
• Если труба устанавливается позднее, то чтобы освободить место для прохождения дымохода, необходимо будет демонтировать некоторые элементы обрешетки , что вполне может ослабить общую конструкцию.
• Заранее необходимо предусмотреть и то, чтобы труба не приходилась на стропильную ногу, так как ее частичный или полный демонтаж – крайне нежелательная операция. Если же труба все-таки пришлась на одно из стропил, и часть его приходится удалять, то перед проведением этого процесса необходимо сразу же установить под остающиеся части подпорные стойки, которые закрепляются на балки перекрытия. Кроме этого, чаще всего приходится еще и связывать части этой ноги с целыми стропилами, горизонтальными перемычками.
• Какой бы вариант ни рассматривался , вокруг дымоходной трубы необходимо обязательно обустроить дополнительный надежный каркас, который должен быть прочно соединен с другими элементами стропильной системы и кровельной обрешётки.

Фартук на кирпичную трубу. Заделка квадратной трубы на шиферной крыше

Шиферная крыша вносит свои нюансы при необходимости создания герметичной трубы. Из-за шифера нельзя применять какие-либо иные детали для изоляции, поэтому эффекта защиты добивались за счет цементно-песчаного фартука, который создавался следующим образом:

1. Все щели должны быть перекрыты подворотничками из оцинкованной стали. Такой материал не подвергается коррозии и может прослужить долгий срок.
2. Заливается цементно-песчаный раствор так, чтобы он был выше уровня крыши. Если же в процессе был использован картонный цилиндр, то процедура протечет легче и проще.
3. Отвод воды должен быть осуществлен при помощи наклонного выступа, который нужно расположить со стороны конька.

Проводя герметизацию дымохода, не стоит забывать об отводах для воды Источник dom.dacha-dom.ru

Если же при заливке для удобства был использован картонный цилиндр с полиэтиленовой пленкой или бортик из пластика, то эти части должны быть удалены после затвердевания массы. Несмотря на свой внешний вид, такой способ герметизации ничем не уступает альтернативным, которые невозможно использовать на крыше с шифером.

Заделка многослойных дымоходов круглой формы

Намного легче обустраивать герметизацию на современных дымоотводах круглой формы. Простота процесса обуславливается тем, что не требуются дополнительные приспособления, так как труба уже укомплектована всем необходимым. Установка происходит в три этапа:

1. Прогрунтовать край трубы, куда будет крепиться гидроизоляция.
2. Сделать отверстие в гидроизоляции, после чего приклеить ее при помощи мастики к трубе.
3. Лист должен быть прикреплен к обрешетке. Труба пропускается через колпак, между которым должен быть расположен хомут с термостойкой прокладкой.

Круглые дымоходы из металла Источник pinterest.com

Если же колпаков нет, то взамен используются гибкие эластичные заделки для труб. Герметик также может быть использован в любом другом месте, где требуется улучшить изоляцию крыши.

Гидроизоляция плоской кровли: требования, используемые материалы, этапы монтажа

Заделка трубы на битумной крыше

В таком случае дымовая труба должна быть заделана при помощи ленты Вакафлекс. При этом соблюдается следующий порядок действий:

1. Создание разделки из ленты.
2. Разделка прижимается при помощи футляра.

Вокруг трубы на крыше. Герметизация

Отделка дымоотвода обязательно начинается с обустройства точки, где труба выступает на кровлю. Для этого используется защитный фартук, укладываемый в два слоя: поверх покрытия и под кровлю. Обязательным условием является герметизация мест примыкания.

Дополнительная отделка трубы дымохода на крыше является необходимостью только если:

• материалы, из которых состоит дымоход, не имеет синергии с дизайном дома;
• необходимо декорирование дымохода;
• облицовка — кирпич, который не по душе владельцу дома с эстетической точки зрения;
• тяги в системе дымоотвода недостаточно для выполнения прямого предназначения системы.

Герметизация трубы Источник www.baywa-baumarkt.de

Герметизация становится только первым этапом для отделки трубы. До недавнего времени в нормах СНиП имелось правило, в соответствии с которым место выхода трубы должно было иметь широкую кладку из кирпича. Это было необходимо для качественной герметизации. Но современные материалы позволяют избавиться от этой необходимости.

Теперь получить высококачественную герметизацию можно без настраивания громоздких дополнений к трубе. Теперь любой кровельный материал может быть завернут на кладку трубы, что позволяет сделать фартук из оцинкованного металла с полимерным покрытием толщиной от 2 до 4 миллиметров герметичным.

Но лучше всего создавать фартук из комбинации металлического фартука и гибкой герметизирующей ленты. Для ее наклеивания потребуется добавка из полимерного или битумного материала. Прокладка этого клеящего слоя проходит под фартуком. Чтобы швы также были герметичными, на них наносится силиконовый герметик.

Зашивка

Дополнительная зашивка нужна далеко не в каждом случае, является необходимостью, если:

• при кладке использовался стандартный кирпич;
• труба возвышается над крышей больше чем на два метра (такая высота негативно влияет на тягу, а зашивка позволит восстановить ее силу).

Зашивка трубы Источник amazonaws.com

Из-за наличия современных смесей, позволяющих придать материалу повышенную стойкость к высоким температурам, огню и паразитам, в обустройстве дымохода в качестве каркаса стали использовать древесину. Но не все эксперты согласны с таким решением, так как экстремальные перепады температуры все равно могут навредить дереву из-за образования конденсата, впитываемого материалом.

Идеально при отделке печной трубы на крыше использовать металл. Он прост в монтаже, имеет низкую цену и легок. Только следует внимательно отнестись к процессу теплоизоляции. Тогда нагрев обшивки будет исключен. Это добавляет эстетичность и возможность использования любого материала для декорирования. Также хорошим вариантом является декоративный камень, подойдет как натуральный, так и искусственный.

Как заделать кирпичную трубу на крыше из профнастила. Зачем нужно герметизировать трубу дымохода на крыше из профнастила?

Вывод кровельных элементов, таких как вентиляционные печные трубы, люки и окна всегда связан с необходимостью вырезать отверстия в профлисте. Этот процесс также связан и с необходимостью нарушать целостность структуры кровельного пирога – пароизоляции, утеплителя и гидроизоляции. Если работы выполняются в процессе строительства новой крыши, то предусмотреть технологические каналы для труб можно без проблем и выполнить установку также не составит трудностей. Более сложно сделать монтаж дымохода на кровле, которая по факту уже введена в эксплуатацию.

Основная сложность установки дымохода в эксплуатируемую кровлю заключается в необходимости качественно загерметизировать трубу на крыше из профнастила. Любые неточности и ошибки, выбор неверных материалов будут провоцировать последующие дефекты и неприятности. К таким относятся:

• Образование течи по стыку между дымоходом и профлистом.
• Попадание влаги на деревянные конструкции стропильной системы и обрешетку провоцирует постепенное гниение дерева и разрушение кровельного пирога.
• Влага, попадая в утеплитель, существенно снижает его технические свойства, повышают теплопотери здания через крышу.
• Металлические детали крыши начинают покрываться коррозией и разрушаться.

Неправильная герметизация дымоходной трубы может приводить и к более плачевным ситуациям. Печные трубы выводят отработанные продукты горения. Это означает, что работают дымоходные каналы в условиях высоких температур. Выбор неправильного герметика или использование для герметизации горючих материалов, неверное расположение трубы относительно обрешетки или стропил могут стать угрозой образования пожара. Риск слишком большой, чтобы игнорировать минимальные требования по установке и герметизации выводящейся через крышу из профнастила трубы.

Источник: https://detali-interera.ru-land.com/stati/otdelka-truby-na-kryshe-iz-profnastila-prichiny-protechek

Как обойти круглый дымоход металлочерепицей. Как делют проход трубы через металлочерепицу сейчас?

С появлением новых материалов и технологий, крыть шифером крыши стали очень редко. Введены новые требования к внешнему облику крыши. В качестве красивого обрамления трубы, выполненный из металла верхний фартук и сегодня широко используется в строительстве. Не забыт и внутренний фартук, прозванный «галстуком».

Однако принципа укладки и назначения данных элементов кровли многие не понимают.

При посещении одного из строительных объектов мне довелось приподнять фартук обхода трубы на крыше. Вода, стекающая со ската, установленного над трубой, уходила прямо под кровельное покрытие.

«Делаем по инструкции», - пояснил прораб, заметив мое недоумение. Стоит сказать, что я был на крыше строящегося промышленного здания, у которого гидроизоляция вообще не предусмотрена, обход трубы выполнен с помощью нижнего фартука с «галстуком». Результат можно было предсказать заранее: перекрытия постоянно намокали. Хорошо, что не нужно было волноваться за хорошую отделку на нижнем этаже.

Да и стоит ли удивляться, ведь в инструкции некоторых производителей рекомендуется отводить воду от труб при помощи подобного фартука. При этом его называют основным способом отвода воды, а ведь на шиферных крышах фартук устанавливали лишь для подстраховки.

Интересная аналогия приходит на ум: хотел ли какой-нибудь парашютист прыгнуть, взяв с собой лишь запасной парашют, отказавшись намерено от основного? Нельзя отрицать вероятность того, что он выживет и даже серьезных травм не получит, но согласитесь, неразумно пренебрегать основным парашютом, если он доступен.

Интересно было бы узнать, пытался кто-либо подсчитать, сколько воды попадет под покрытие в течение года? Попробую сделать это на одном из примеров.

В окрестностях Москвы за год выпадает в среднем 670 мм осадков, иначе говоря, на один квадратный метр выливается 670 литров воды. В результате умножения ширины трубы 0,8 м на длину ската над трубой в проекции 4,8 м получаем участок крыши площадью 3,84 кв м. Не трудно подсчитать, что на него за год попадает 2568 литров воды. И вся она течет под покрытие!

Весной и осенью происходит следующее: вода, которая ранее стекала, замерзает, снег, лежащий на крыше, под лучами солнца быстро превращается в воду, а поскольку на внутреннем фартуке лед тает медленно, то вода вынуждена бежать вокруг фартука. В этом случае приходится надеяться на грамотно обустроенную гидроизоляцию. Если же воде удастся найти даже крохотную щелку, то проникнуть в помещение ей не составит труда, заодно сделав мокрым утеплитель.

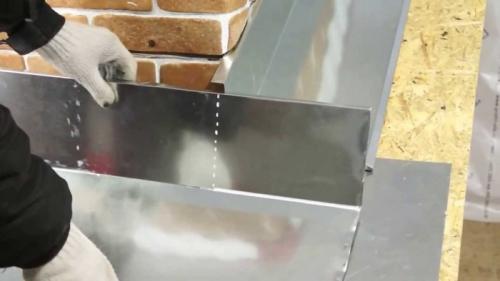

Примыкание кровли из профнастила к трубе. Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию. Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка , и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе.

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

• Сначала она наносится на нижний край дымохода.
• Затем заделываются стыки примыкания по бокам трубной конструкции.
• И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Добавим, что сложность сооружения гидроизоляционного барьера зависит в основном от того, в каком месте устанавливается труба.

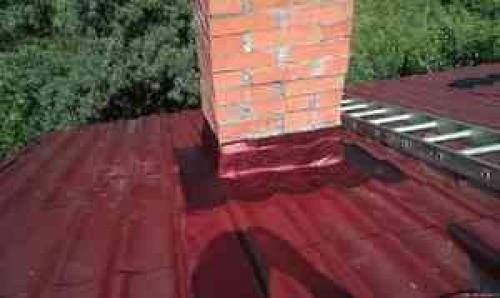

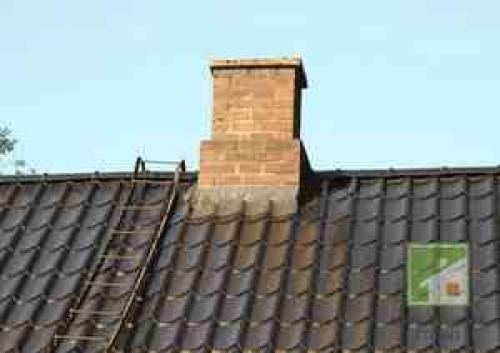

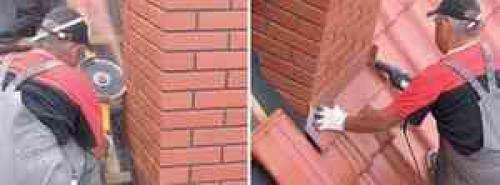

Гидроизоляция круглой трубы на крыше. гидроизоляция печной трубы на крыше

Любой объект, который оборудован печной трубой, должен иметь хорошую герметизацию для предотвращения протечек. Если же использовать неподходящие материалы или способы герметизации, то это станет причиной образования конденсата на стенках трубы. В свою очередь, плохая гидроизоляция дымохода на крыше это повлечет за собой увеличение давления, потерю тяги и возникновение трещин в трубе.

Гидроизоляция дымохода на крыше избавит от многих трудностей в период отопления

С чего начинается гидроизоляция

Отопительные приборы будут работать в безопасном режиме только при условии, что гидроизоляция проведена правильно и с учетом всех имеющихся правил и рекомендаций. Гидроизоляция проводится с учетом:

Между системой стропил и крышей должно сохраняться , которое зависит от используемых материалов. Горючие – 150-300 мм, негорючие – 100-250 мм.

в кровельном пироге нельзя нарушать. Нужно перекрыть влаге возможность проникнуть внутрь составленного пирога, так как любая жидкость станет причиной скорейшего разрушения слоев. Изоляция должна быть отделена от трубы при помощи зазора. В противном случае есть вероятность возникновения пожара, так как большинство материалов для изоляции горючие.

– это требуемое приспособление для отделения крыши от трубы. Расстояние должно составлять около 150 мм. Внутри созданный короб заполняется любым теплоизоляционным материалом, который облагает негорючими свойствами.

Пленки, выполняющие задачи изоляции, должны быть разрезаны «конвертом», после чего подтягиваются к поперечной балке так, чтобы ее можно было прикрепить при помощи гвоздей. Гидроизоляция должна быть зафиксирована обрешеткой, пароизоляция – специальной рамкой. Все стыки короба и слоев изоляции должны быть окантованы специальными лентами.

Герметизация дымохода – это непростой процесс и требует определенных навыков и знаний

Как проводится

Если же владелец объекта заметил, что возле трубы появляется протечка, то в большинстве случаев причиной является некачественная герметизация крыши. Чтобы избежать протечек, специалисты устанавливают фартуки. Монтаж должен производиться в соответствии с алгоритмом:

Необходимо уложить . Он требуется для отвода влаги из трубы.

Для обеспечения кровельного покрытия и дымохода используется внутренний фартук для трубы на крыше.

Нужно вырезать , которая должна быть размещена под нижней кромкой фартука. Если же крыша покрыта листовым материалом, то край подложки нужно вывести между листами снизу. Обязательно нужно создать бортик для направления воды по скату.

Кровельное покрытие должны быть уложены .

По идентичному алгоритму . Различие заключается только в закреплении верхней кромки к дымоходу.

может быть создан вручную или приобретается готовый вариант. Дымовая труба должна проходить внутри фартука.

Крепление фартука к трубе На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Используемые материалы

Используемые материалы для герметизации делятся на три типа, каждый из которых имеет свои преимущества и недостатки.

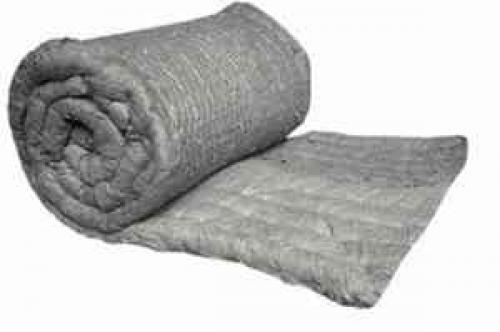

Представляет собой рулон или укороченные волокна. :

плотно прилегает к поверхностям;

стойкость к физическому воздействию (удары, вибрация);

стойкость к химическому воздействию;

Вата – наиболее распространенный материал для утепления

Рулонные фильтры

Представляют собой муллитокремнезистый состав, который включен в волокна состава. :

допустимо использование неорганического клея;

можно плотно зафиксировать механическое крепление.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Асбестовые и каолиновые плиты

При изготовлении используется муллитокремнезистое волокно. Минусом плит является невосприимчивость щелочей и кислот при высоких температурах. Для устранения недостатка потребуется устанавливать дополнительную изоляцию. :

низкая плотность, но выше чем у ваты;

стойкость в физическому воздействию, например, вибрациям;

устойчивость к пару, воде и маслам;

устойчивость к расплаву цветных металлов;

электроизоляционные свойства будут сохраняться при температуре до 800 градусов по Цельсию.

Источник: https://dekor-i-interer.ru-land.com/stati/truba-dymovaya-na-kryshe-primykanie-krovli-k-trube-dymohoda-osnovnye-varianty-obustroystva

Как обойти круглую трубу на крыше. Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

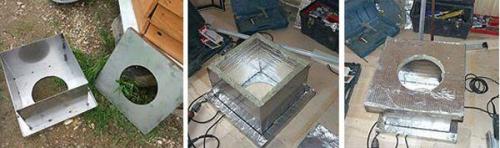

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

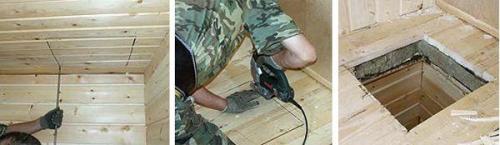

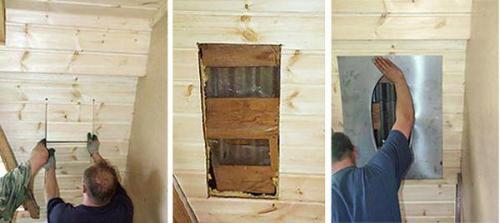

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

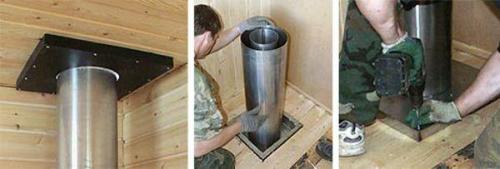

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

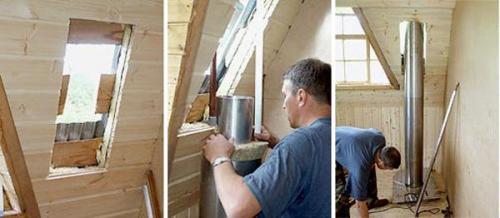

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

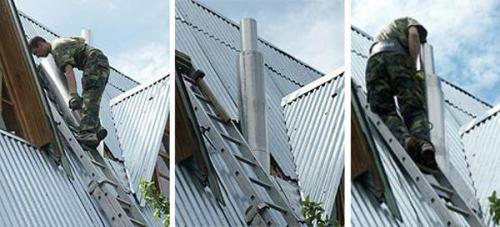

Выводят трубу на крышу до необходимой высоты. При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность.

Установка трубы на крыше

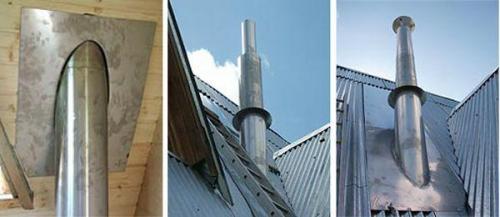

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

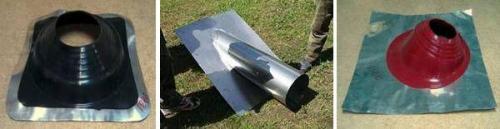

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

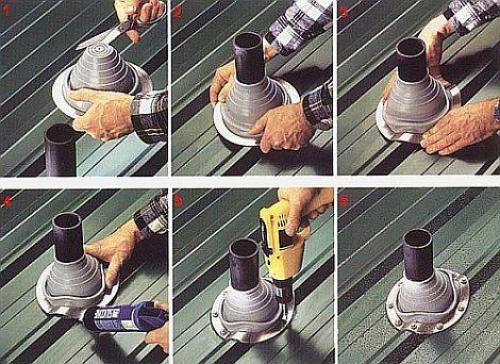

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.
