Инструкция по отделке сэндвич панелями. Особенности

Инструкция по отделке сэндвич панелями. Особенности

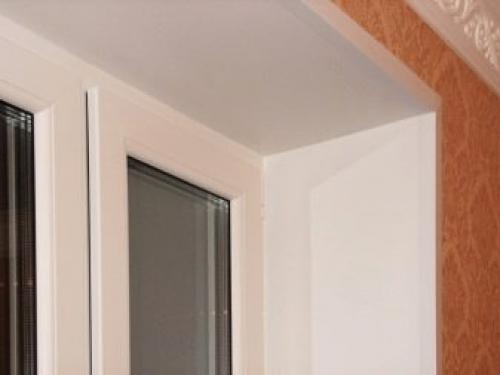

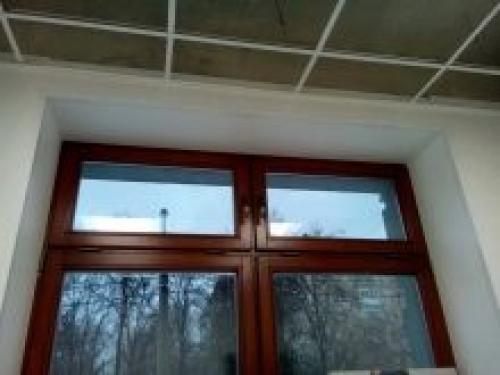

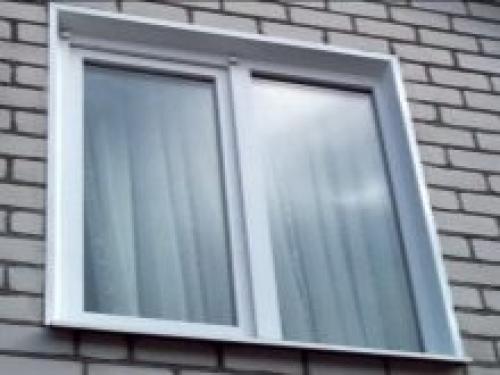

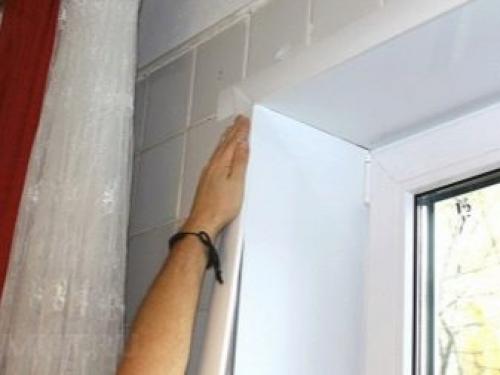

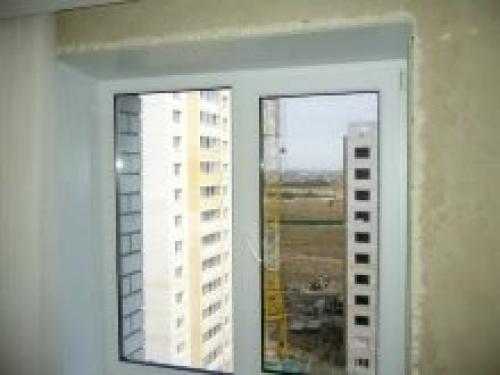

В отличие от старых деревянных рам современные пластиковые окна оснащены специальным оборудованием для проветривания. Для этой цели верхняя часть оконной рамы откидывается, образуя узкий проем для притока свежего воздуха. В результате чего возникают воздушные завихрения с резкими перепадами температурных режимов.

Чтобы вся оконная система прослужила длительный срок, необходимо позаботиться об оформлении оконного откоса.

Зачастую для этой цели применяют гипсокартон, но такой стройматериал может промерзать в зимний период, а уход за ним требует больших усилий.

Если помещение построено из кирпича или железобетонных блоков, для максимального утепления откосов можно использовать только сэндвич-панели.

Многие специалисты рекомендуют пользоваться пластиком ячеистой структуры, но такие изделия обладают недостаточными показателями прочности и плотности, а установка конструкции трудоемкая.

Преимущества использования сэндвич-панелей являются следующими:

• выполняется дополнительная шумо- и термоизоляция. Дополнительное утепление производят посредством монтажной пены для лучшего соединения материала с откосом;
• не требует постоянного ухода и обслуживания. Любые виды загрязнений без особо труда можно смыть моющим раствором, не повреждая конструкцию;
• высокий показатель паропроницаемости. В отличие от гипсокартонного материала сэндвичные панели не промокают и не трескаются под воздействием влаги;
• маленький вес конструкции (вес 1 м² при толщине изделия 24 мм составляет 3,9 кг);
• высокоустойчивость к механическим повреждениям;
• стойкость к ультрафиолетовому излучению;
• стильный внешний вид конструкции;
• устойчивость к образованию плесени и грибка;
• приемлемая стоимость изделия;
• не требуют дополнительного оформления. Поверхность панелей имеет структуру схожую с поверхностью окон из пластика;
• экологически чистый материал. Не выделяет вредоносных веществ, тем самым не наносит вреда живым организмам в период эксплуатации.

Несмотря на то что многослойные панели обладают большим количеством преимуществ, некоторые потребители имеют отрицательные отзывы о данном стройматериале, такие как:

• под воздействием высоких температур изделие желтеет и деформируется;
• неправильно выполненный монтаж материала может привести к образованию зазоров и трещин;
• отделку откосов при помощи сэндвич-панелей нельзя выполнять, если дистанция между петлей и стеной будет маленькой. В противном случае конструкция будет гулять по периметру;
• такими недостатками обладают только материалы низкого качества.

Монтаж сэндвич-панелей вертикально. Особенности крепежа для монтажа панелей

Малый вес конструкций позволяет при монтаже обходиться простыми крепежными элементами, в редких случаях используют специальные каркасные крепления для фиксации к основному каркасу.

1. Саморез для крепления сэндвич-панелей с шестигранной головкой под ключ для крепления сэндвич-панелей к несущему каркасу здания. Их диаметр составляет чуть больше 6 мм, а длина зависит от толщины плиты, которую предполагается крепить (с учетом расстояния вкручивания в металл основы). Как правило, они снабжены уплотнительной шайбой из резины или силикона.
2. Самонарезающие шурупы с головкой под крестовую отвертку для крепления фасонных элементов (нащельников, отливов и пр.) к самим панелям. Толщина – 3-4 мм, длина обычно до 2 см.
3. Кровельные шурупы с шестигранной головкой и уплотняющей шайбой. Этот крепеж применяется для крепления элементов кровли, а также в других местах, где под головку шурупа возможно затекание влаги. От несущих винтов они отличаются меньшей длиной, а также несколько другим устройством.
4. Самораспорные заклепки. Делают возможной установку, когда изнанка детали недоступна.

Все самонарезающие шурупы снабжены сверлящими наконечниками, обеспечивающими крепление к металлу каркаса или покрытия сэндвича без предварительного засверливания. Головки крепежа обычно имеют основание в виде плоской шайбы.

Шурупы производятся в широком цветовом диапазоне, что позволяет подобрать крепеж под цвет самих конструкций.

Монтаж сэндвич-панелей технологическая карта. Технологическая карта на монтаж сэндвич-панелей

Технологическая карта разработана на комплекс работ по монтажу стеновых ограждений из легких металлических панелей типа "сэндвич".

Наружные стеновые панели выполняют не только ограждающие, но и эстетические функции для возводимого здания.

В состав работ, последовательно выполняемых, при монтаже панелей входят:

- разметка мест установки панелей;

- установка панелей на опорные поверхности;

- выверка и закрепление панелей в проектном положении.

Работы следует выполнять, руководствуясь требованиями следующих нормативных документов:

СНиП 3.01.01-85*. Организация строительного производства;

СНиП 3.03.01-87. Несущие и ограждающие конструкции;

СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования;

СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство.

Организация и технология выполнения работ

Монтаж панелей осуществляют в соответствии с требованиями СНиП, Рабочего проекта, Проекта производства работ и инструкций заводов-изготовителей стеновых панелей. Замена панелей и материалов, предусмотренных проектом, допускается только по согласованию с проектной организацией и заказчиком.

Наружные стеновые панели устанавливают в самостоятельном монтажном потоке после монтажа каркаса и покрытия всего здания или части его на участке стены в пределах температурного шва. Панели наружных стен приняты длиной 6 и 7,2 м при высоте 1,0 м.

До начала монтажа панелей генеральным подрядчиком должны быть полностью закончены следующие работы:

- проверено качество панелей, их размеры и расположение закладных деталей;

- произведена точная разбивка мест установки панелей в продольном и поперечном направлениях, а также по высоте;

- нанесены риски, определено положение вертикальных швов и плоскостей панелей. Риски наносятся карандашом или маркером;

- на каждом этаже здания закреплен монтажный горизонт;

- устроены временные подъездные дороги для автотранспорта и подготовлены площадки для складирования панелей и работы крана;

- панели перевезены и соскладированы в кассеты в пределах монтажной зоны крана;

- в зону монтажа доставлены металлические крепления, а также необходимые монтажные средства, приспособления и инструменты.

Разгрузку и складирование панелей на приобъектном складе производят вертикально в кассеты. Кассеты должны вмещать такое количество панелей, которое необходимо для монтажа их между двумя колоннами на всю высоту здания. Располагают кассеты таким образом, чтобы кран с монтажной стоянки мог устанавливать их в проектное положение без изменения вылета стрелы.

Для выгрузки с транспортных средств и установки панелей стен в кассеты применяют самостоятельный кран, чаще автомобильный.

Эффективность монтажа панелей в значительной мере зависит от применяемых монтажных кранов. Выбор крана для монтажа зависит от геометрических размеров, массы и расположения монтируемых панелей, характеристики монтажной площадки, объема и продолжительности монтажных работ, технических и эксплуатационных характеристик крана.

Для монтажа сэндвич – панелей принимаем кран КС – 35714.

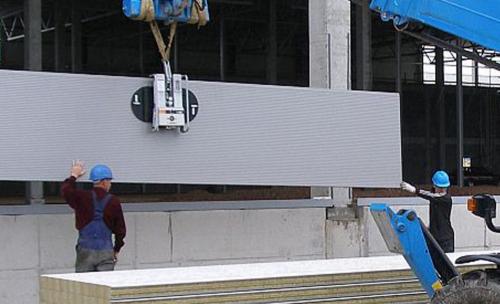

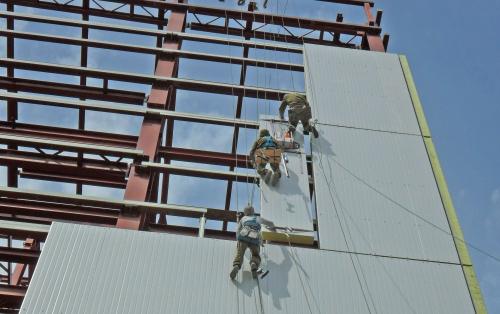

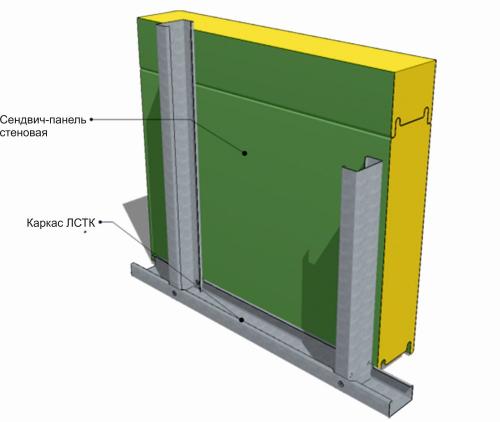

Крепление сэндвич-панелей к металлическому каркасу. Общая схема монтажа сэндвич-панелей

Перед началом работ нужно не только подготовить крепежи и сопутствующие инструменты, но и продумать, как выполнить подъем материала к верхней части дома. Чаще используют вакуумный подъемник, обычный кран или лебедку на текстильных канатах.

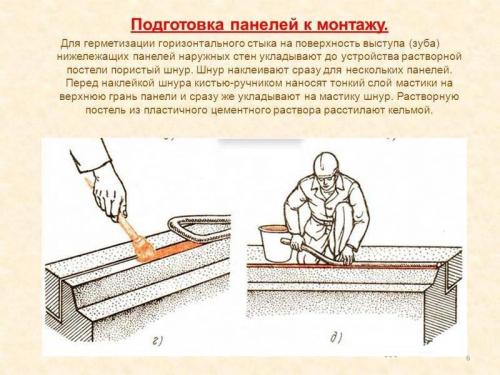

Подготовительные работы

Перед монтажом стеновых элементов тщательно проверяют ровность каркаса. На этом этапе он должен быть пропитан антисептиками и антипиренами — для древесины, обработан антикоррозийными составами — для металла.

Те элементы каркаса, которые будут соприкасаться с панелями, изолируют. На них крепят специальную уплотнительную ленту.

Опорой стеновым сэндвич-панелям служит несущий металлопрофиль (U-профиль) или брус, который фиксируют по периметру цоколя. Для бетонного основания используют анкеры с шагом установки 5-6 см, для деревянного — саморезы с тем же шагом. Между цоколем и несущим профилем кладут гидроизолирующую прокладку, а в паз последнего — утеплитель.

Сами панели очищают от пыли, грязи, защитной пленки и при необходимости обрезают до нужных размеров. Делают это строго по горизонтали и по заранее нанесенной разметке. Используют электрический лобзик или дисковую пилу с насадками для металла. Также засверливают те панели, которые будут крепиться непосредственно к основанию.

Горизонтальная и вертикальная установка стеновых панелей

Горизонтальная установка подходит для небольших домов , высота стен которых не превышает 3 м. Правильный монтаж стеновых сэндвич-панелей выполняют в определенной последовательности и с учетом некоторых особенностей.

1. Используя захваты для монтажа, стартовый ряд панелей устанавливают в направляющий профиль. Их стыкуют строго вертикально, чтобы избежать деформации замков.
2. Панели временно фиксируют с помощью струбцин. Важно не пережать плиты.
3. Крепят материал на каркасе, используя саморезы по металлу или древесине (зависит от материала стоек). При этом от края сэндвич-панелей отступают не менее 3 см. Шаг установки крепежей — 9 или 12 см по ширине плиты. Направление работы — сверху вниз.
4. Снимают струбцины.
5. Приступают к монтажу следующего ряда панелей.

Обратите внимание! В стыках между панелями одного горизонтального ряда прокладывают уплотнитель или слой минеральной ваты. Для стеновых элементов шириной 4 м достаточно изоляционного шва в 15 мм, для 6 м — 20 мм. Впоследствии стыки оформляют нащельниками .

Чаще всего технологию вертикального монтажа сэндвич-панелей используют при возведении домов высотой 3-6 м. По сути она ничем не отличается от горизонтального.

Отдельного внимания заслуживает момент стыковки соседних плит. Из-за большой высоты стеновых элементов бывает трудно выполнить замковое соединение. Для этого требуются специальные прижимы. Прикладывать ударную силу категорически запрещено.

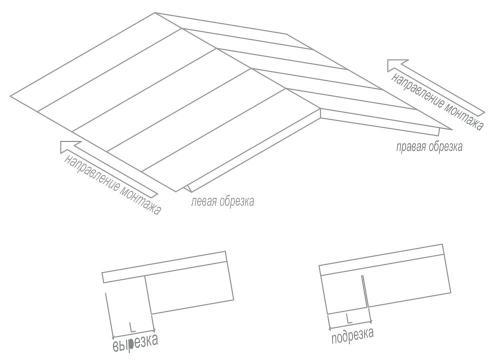

Монтаж кровельных панелей

Кровельные панели монтируют под углом 5 градусов. Их поднимают на рабочую площадку и укладывают на собранный каркас, предварительно приклеив к нему уплотнительную ленту. Фиксацию выполняют саморезами.

Особенность кровельных элементов в том, что их укладывают не встык, а с нахлестом. На верх стартовой панели наносят силиконовый герметик, на следующей панели подрезают торцевую часть с утеплителем на величину нахлеста. Обычно она составляет 20 или 30 см. При этом действует правило: чем менее покатая крыша, тем больше нахлест. Направление работы — от свеса крыши к ее коньку.

Сначала на нужную высоту выполняют укладку элементов в поперечном стыке и лишь затем формируют продольный. Самое главное в нем — качественная изоляция, поэтому в паз замка укладывают слой силиконового герметика.

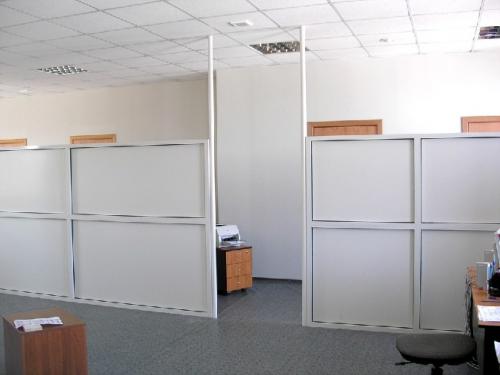

Монтаж сэндвич-панелей внутри помещения. Определение и преимущества

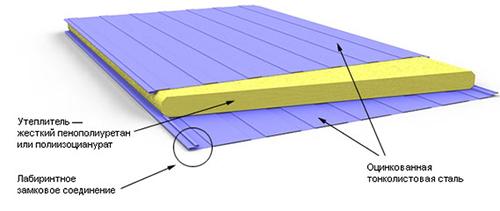

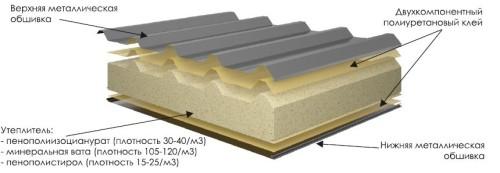

Сэндвич-панели — это готовый строительный материал, который состоит из нескольких слоев. Два из них — это внешнее покрытие, тогда как внутреннее наполнение отвечает за звуко- и теплоизоляцию. Большие размеры изделий позволяют в короткие сроки устанавливать внутренние стены, которые сразу же готовы к эксплуатации. Пожалуй, единственной отрицательный особенностью внутренних перегородок из сэндвич-панелей является то, что это самонесущие конструкции, которые не способны принять на себя нагрузку.

В качестве лицевого покрытия могут выступать:

• магнезитовая плита;
• ДВП;
• ПВХ;
• металл.

Склеивание слоев между собой осуществляется по методу прессования — холодного или горячего.

Высокая скорость строительства

Монтаж перегородок из сэндвич-панелей возможно осуществить в самые короткие сроки. Эта задача реализуема не только по причине внушительных размеров изделий, но еще и из-за их малого веса. Справиться с работами по установке сможет бригада без тяжеловесной техники. Это еще и дополнительно удешевляет стоимость таких перегородок.

Для того чтобы понять, сколько изделий понадобится для заполнения пространства для новой стены, следует оценить размеры строительного материала. Его ширина на составляет 1000 мм, тогда как длина достигает 14000 мм, а минимальное значение составляет 1200мм. Толщина плиты на скорость строительства не влияет, но потребителю важно знать и этот параметр. Он изменяется от 50 до 250 мм. Конечное значение будет зависеть от внутреннего наполнения.

Негорючие

В зависимости от наполнения, перегородка из сэндвич-панелей может быть полностью негорючей или способной претерпевать воздействие огня в течение определенного времени. На примере стоит рассмотреть стеновую панель с внутренним наполнением в виде 120-миллиметровой минеральной ваты. Предел огнестойкости этого изделия составит EI 150. Это значит, что если на сэндвич-панель будет оказываться огневое воздействие, она проявит стойкость в течение 150 минут.

Исходя из этого, можно сделать вывод о том, что перегородка из таких изделий может быть возведена в том месте, к которому предъявляются требования повышенной пожарной безопасности. Еще и поэтому минеральная вата так часто становится частью перегородок из сэндвич-панелей, ведь она относится к негорючим материалам . А вот в душевых, где требования к пожарной безопасности не такие высокие, могут использоваться сэндвич-панели с наполнением в виде пенополиуретана.

Не требуют дополнительной отделки

Перегородки из сэндвич-панелей, устанавливаемые в производственных помещениях, практически никогда не отделываются. Произходит это не только по причине экономии и невысоких требований к дизайну интерьера, но еще и потому, что такие изделия выпускаются в полностью готовом к эксплуатации в виде.

Таким образом, приобретая несколько изделий для возведения внутренней стены, потребитель получает множество его положительных особенностей в сочетании с желаемыми функциями. Все это производитель реализует в одном строительном материале, который обходится гораздо дешевле альтернативных решений. Даже если облицовку было решено осуществить, сделать это можно будет в короткие сроки и, ограничившись небольшим бюджетом. Это так, как панели имеют ровный лицевой слой, не требующий выравнивания.

Высокая шумоизоляция

Производственное помещение часто нуждается в зонировании с качественной изоляцией звука. Сэндвич-панели как раз отвечают таким требованиям. После их установки со стенами больше ничего не нужно делать — они уже имеют соответствующее внутреннее наполнение, которое специально создано для качественного шумоподавления.

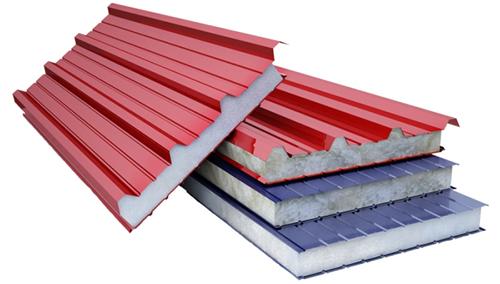

Инструкция по монтажу сэндвич-панелей. Установка сэндвич-панелей: пошаговая инструкция

Сэндвич панели изобрели и начали использовать жилищном и промышленном строительстве еще в 30-х годах ХХ века, но они сохраняют свою популярность до сих пор. Этот практичный, долговечный и доступный по цене материал объединяет в себе качества звуко- и гидроизоляции, утеплителя и внешней отделки. Данная статья посвящена разновидностям сэндвич панелей и способам монтажа.

• Особенности сэндвич панелей
  • Плюсы и минусы
  • Разновидности сэндвич панелей
  • Советы по выбору
• О правилах перевозки и разгрузки
• Монтаж сэндвич панелей
  • Предварительная подготовка сэндвич панелей
  • Особенности монтажа сэндвич панелей
  • Фасонные элементы
  • Сэндвич панели и готовые объекты: фото

Особенности сэндвич панелей

Изготавливаются сэндвич панели только механизированным способом на заводах, оборудованных специально для этого. Подобные название данного стройматериала не случайно – он состоит из нескольких слоев и представляет собой некий «сэндвич». Сверху и снизу располагаются металлические листы, между которыми находится теплоизоляционный материал. В зависимости от толщины утеплителя варьируются толщина и стоимость сэндвич панелей. На их цену также влияет толщина листов стали. Для строительства кровли чаще всего берут достаточно тонкие панели с листами толщиной 0,6 мм, в то время как для облицовки стен больше подходят панели с толщиной металлических листов до 1,2 мм.

На стоимость влияют также и размеры сэндвич панелей. Стандартная длина таких изделий – 12 м. Впрочем, при желании можно заказать панели нужных размеров. Их толщина может составлять от 40 до 250 мм. В зависимости от профиля ширина панелей может составлять от 50 до 120 см. Изделия с небольшой шириной чаще используются для строительства ворот гаражей, а более широкие покупают для возведения или отделки таких объектов как склады, дома, гаражи и проч.

Дороже всего стоят трехслойные сэндвич панели из-за их сложной структуры, повышенной прочности и отличных эксплуатационных характеристик.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

• возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
• малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
• конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
• экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
• пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
• экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
• прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
• теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
• звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
• монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Монтаж сэндвич-панелей вертикально или горизонтально. Монтаж панелей на стену

Основными мостиками холода в любых конструкциях всегда являются стыки, поэтому особое внимание необходимо уделять качественному соединению панелей. В зависимости от конструкции, они могут иметь монтажные замки со скрытым или видимым креплением по двум параллельным сторонам. Стыки в поперечном направлении дополнительно утепляют и закрывают доборными элементами.

Технология монтажа сэндвич панелей стеновых зависит от направления их установки – горизонтального или вертикального.

Горизонтальный монтаж

При этом способе монтажа замковые стыки идут по горизонтальной линии.

• Сначала на фундамент вплотную к металлическим стойкам крепится направляющая с приклеенной книзу уплотнительной лентой.
• В направляющие укладывается утеплитель, а к внешней боковой стенке крепится цокольный отлив.
• На каркас для сэндвич панелей также наклеивается уплотнительная лента.
• Первая панель нижним замком устанавливается в направляющую и крепится к стойкам каркаса самонарезающими винтами с уплотнительной резиновой шайбой.
• Вторая панель устанавливается сверху на первую в замок, следом третья и так до самого верха.
• Следующий вертикальный ряд монтируется также, с отступом от первого.
• Зазор между рядами заполняется утеплителем и закрывается доборным элементом – нащельником.

• Проемы вырезаются по месту после фиксации стеновых элементов к каркасу.

• Проемы, наружные и внутренние углы закрывают специальными фасонными доборами.

Вертикальный монтаж

Аналогично выполняется и монтаж вертикальных стеновых сэндвич панелей, технология отличается лишь тем, что каркас снабжается для жесткости дополнительными горизонтальными прогонами. На фундамент вместо направляющего профиля крепится уголок, а поверх него цокольный отлив.

Независимо от направления монтажа, необходимо постоянно следить за уровнем установки панелей, используя отвес и другие контролирующие инструменты.

Монтаж сэндвич-панелей своими руками

Среди различных технологий строительства особое внимание заслуживает монтаж сэндвич панелей. Современный универсальный материал, предоставляющий возможность обустраивать быстровозводимые здания, состоит из двух жестких слоев и теплоизоляционной прослойки из минеральной ваты, пенополиуретана или пенополистирола. Установка сэндвич панелей своими руками, позволяющая сэкономить денежные средства на оплату строительным компаниям за предоставленные услуги монтажа, может осуществляться вертикальным и горизонтальным способом.

Применение теплоизоляционного материала позволяет относительно дешево и быстро возводить дома, хозяйственные постройки, ангарные сооружения, промышленные объекты, торговые комплексы, утеплять готовые коттеджи, выполнять перепланировку готовых помещений.

Основные виды несущих конструкций

Обшивка каркасов из разного материала сэндвич панелями возможна на любой местности, независимо от погодных условий и температуры окружающей среды. Она начинается после обустройства ленточного или столбчатого фундамента, каждый их которых относятся к недорогим и компактным основаниям и последующего возведения каркаса несущей конструкции. Среди основных его видов отмечают:

• деревянную несущую конструкцию, к которой трехслойные панели крепятся при помощи обычных саморезов по дереву;
• железобетонный каркас, при фиксации строительного материала к которому рекомендуется использовать анкера и дюбеля;
• металлическая несущая конструкция, которая обуславливает приобретение самосверлящих винтов для качественного крепления обшивочных панелей своими руками.

Инструменты и материалы, необходимые для проведения монтажных работ

Подготовка необходимых инструментов и материалов позволяет выполнить монтаж сэндвич панелей своими руками быстро, качественно, а также в полном соответствии требованиям каркасного строительства. В их перечень внесены:

• дрель и шуруповерт;
• пила с полотном из мелких зубьев с коротким шагом, предназначенная для выполнения ровных срезов без разрывов и исключения риска повреждения защитного слоя и краски сэндвич панелей;
• уровень и отвес;
• минеральная вата;
• специальные захваты - струбцины,
• прижимной и подъемный механизм;
• сплошные или профилированные уголки из металла;
• крепежные элементы;
• самоклеящаяся уплотнительная лента и герметик на основе силикона.

О достоинствах и недостатках строительных калькуляторов читайте здесь . Виды, размеры, производители и ценовая политика на рынке сэндвич-панелей описаны тут .

Этапы монтажа стеновых панелей горизонтальным способом

Инструкция по установке универсального строительного материала к несущей конструкции при использовании горизонтального метода монтажа предусматривает выполнение определенных видов работ. К ним относятся:

• выполнение разметки расположения панелей на цоколе здания;
• очистка соединительных замков и поверхности панелей от загрязнений при их наличии;
• крепление к цоколю горизонтально направляющей из сплошного или профилированного металлического уголка при помощи уровня с предварительно выполненными отверстиями для крепежных элементов;
• подготовка и укладка изоляционного слоя между фундаментом и сэндвич панелями;
• выполнение разметки и предварительной засверловки панелей в местах крепления к несущей бетонной, металлической или деревянной конструкции;
• установка уплотнительной самоклеящейся ленты по всей высоте вертикальных опор каркаса по одному слою на промежуточные колонны и по два слоя в местах крепления панелей;
• монтаж универсального материала на направляющие металлические уголки в горизонтальной плоскости с использованием специальных захватов - струбцин и подъемного механизма при соблюдении качественного, плотного прижатия трехслойных панелей к каркасным колоннам;
• проверка установки строительных элементов для обшивки стен несущей конструкции по горизонтали с использованием уровня и целостности полимерного покрытия;
• крепление каждой сэндвич панели своими руками специальными саморезами по дереву, бетону или металлу, выбор которых определяется видом материала возведенного каркаса здания.
