Технология Установки Блоков Оконных из пвх профилей. Монтаж пластиковых окон

Выставление и временная фиксация оконных блоков

Окна могут устанавливаться в заранее подготовленный проём как в сборе, так и со снятыми створками и стеклопакетами. В любом случае оконный блок должен иметь установочный профиль, предназначенный для монтажа подоконника и отлива.

С помощью уровня или отвеса окна выставляются с соблюдением необходимых монтажных зазоров в пределах допустимых отклонений — до 1,5 мм на метр, но не более 3 мм на всю длину изделия. Разность диагоналей окна не должна превышать 8 мм. Если проем не имеет четверти, ограничивающей местоположение оконного блока, то установку изделия рекомендуют производить на некотором расстоянии от наружного её края — не менее 1/3 толщины несущей стены. Если стена неоднородная, с утеплителем — в зоне утепляющего слоя.

С помощью пластиковых монтажных клиньев окно фиксируется в проёме. Такие клинья попарно устанавливаются в углах оконного блока, регулировка толщины происходит перемещением их друг относительно друга на несколько взаимозацепляемых зубцов. Сборная пластиковая колодка имеет воздушную камеру, потому не является мостиком холода, как самодельный деревянный брусок, и к тому же она не деформируется при изменениях температуры и влажности. Рекомендуемая ширина клиньев составляет 100-120 мм. Все установочные колодки после фиксации окна крепёжными элементами удаляются, кроме нижних опорных клиньев. Именно они передают нагрузку на несущее основание, а не нижний монтажный шов.

Внимание! Если окно имеет вертикальную центральную переборку — импост, то опорные клинья следует расположить и непосредственно под ним.

Монтаж пластиковых окон инструкция. Подготовка оконного проема

Начинается работа с подготовки оконного проема.

Этот процесс состоит из нескольких этапов:

Правильный монтаж пластиковых окон по ГОСТу возможен только в том случае, если они изготовлены на промышленном оборудовании и полностью соответствуют сделанным ранее замерам. Еще на этапе подготовительных работ необходимо учесть тот факт, что проем должен быть на 2 – 5 см шире и выше оконной конструкции, чтобы там можно было сформировать полноценный монтажный шов, состоящий из 3 слоев.

Проще всего, если окна устанавливаются в новостройках, там отпадает один из самых сложных этапов — демонтаж. Но в случае замены окон, он обязателен. Начинается удаление старого окна со снятия створок. Как правило, на этом этапе сложностей не возникает, если рама не прогнила полностью. В этом случае необходимо сначала снять стекла, чтобы они не выпали при изъятии створки.

Саму раму можно удалить несколькими способами, среди которых есть и весьма щадящие, но требующие больших затрат времени, позволяющие сохранить раму целой и пригодной для дальнейшего использования, например на даче или в качестве несущего элемента теплицы. Чаще всего старая рама просто разрезается дисковой пилой и удаляется по фрагментам.

Проем тщательно очищается от мусора и остатков старого герметика. Если на стенках проема есть выемки, выбоины и трещины диаметром более 2 мм, то ГОСТ требует их заделки штукатурным или шпатлевочным раствором. Этого пункта мало кто придерживается в связи с тем, что полное высыхание штукатурки происходит в течение 5 - 8 дней, что не совсем удобно. Все это время проем будет открытым. Но можно воспользоваться быстросохнущими гипсовыми или полимерными смесями, которые сократят период ожидания до нескольких часов.

Установка пластиковых окон пошагово. Подготовка к установке окна

Пошагово описывать демонтажные работы нет смысла. Силовой каркас дома составляют вертикальные стойки, расположенные через два метра, они несут основную нагрузку. Между "силовыми" стойками была установлена дополнительная, которую требовалось вырезать. На прочность это практически не повлияет. Внутренние доски были аккуратно сняты, наружные – разрезаны без съема с дома и сняты вместе с выпиленной частью стойки.

Затем настала очередь второго этапа: были подобраны и установлены доски, которые стали "рамой для рамы". Обработка этих досок не нужна – все они "закроются" другими. Фото 4 – правый нижний (если смотреть изнутри) угол. Нижняя доска – подставка для подоконника, ее ширина соответствует толщине стены с обшивкой. На нее уложена подставочная рейка (аналогичный элемент может использоваться и при монтаже обычных пластиковых окон, он называется подставочным профилем). Ширина рейки – "в толщину пластиковой рамы", высота подбирается так, чтобы в дальнейшем подоконник закрыл и ее, и зазор между ней и рамой. Широкий и тонкий пластиковый подоконник у меня был в комплекте, с ним подставочная рейка не требовалась, но я решил, что красивее будет выглядеть узкий подоконник из дерева, но большей толщины.

Нижнюю доску крайне желательно поставить строго горизонтально, по уровню. Остальные доски обсады можно выставить в процессе "примерки".

Как видно на этой же фотографии, расстояние между окном и внутренней стеной дома – считаные сантиметры. Было бы больше – эту стойку окосячки я бы сделал тоже "в толщину стены" (как и все остальные), но тут целесообразнее оказалось сделать ее "в ширину рамы".

Фото 5 – "примерка". Доски обсады установлены заподлицо с наружной обшивкой. При такой установке отпадает необходимость в выполнении откосов. Отлив для отвода дождевой воды тоже не нужен: тот, который закрывает юбку (вертикальные доски обшивки), вполне справлялся с задачей. Если бы дом был обшит сайдингом, понадобились бы и откосы, и отлив.

Источник: https://otoplen-dom.ru/stati/kak-ustanovit-stykovochnyy-profil-v-oknah-pvh-process-montazha-profilya

Ошибки при установке пластиковых окон. Типичные ошибки монтажа пластиковых окон

Типичные ошибки монтажа пластиковых окон

В наши дни пластиковыми окнами никого не удивишь — их монтируют уже давно и повсеместно. Между тем потребители постоянно жалуются на некачественно проведённые работы. Логично предположить, что виноваты недобросовестные монтажники. Но в действительности всё не так просто.

Напомним, как в оконном бизнесе построена технологическая цепочка. Производители системного ПВХ-профиля поставляют свою продукцию компаниям — переработчикам, которые изготавливают и монтируют окна.

Небольшой видео комментарий по поводу выбора профиля пластиковых окон: Какой ПВХ-профиль лучше?

При этом единого мнения по технологии установки окон пока не существует. Камнем преткновения оказался монтажный шов, вернее, способ его исполнения.

Справка: монтажный зазор — пространство между поверхностью стенового проёма и коробкой оконного (дверного) блока. Монтажный шов — элемент узла примыкания, представляющий собой комбинацию различных изоляционных материалов, которые используются для заполнения монтажного зазора и обладают заданными характеристиками. Определения извлечены из действующего государственного стандарта ГОСТ 30971-2002.

Казалось бы, существует нормативная документация, которой и надо руководствоваться, — ГОСТ 30971-2002 «Швы монтажных узлов примыканий оконных блоков к стеновым проёмам. Общие технические условия» и ГОСТ Р 52749-2007 «Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами. Технические условия». Однако согласно Федеральному закону № 184-ФЗ «О техническом регулировании» от 27.12.2002 г. ГОСТы, а вместе с ними СНиПы и другие технические нормативные документы перешли в разряд рекомендательной литературы. К обязательному исполнению приняты только те нормы, которые имеют непосредственное отношение к безопасности. И в результате организации, занимающиеся монтажом окон, могут на вполне законных основаниях не исполнять положения ГОСТ 30971-2002 и ГОСТ Р 52749-2007. А если клиент будет настаивать, то ему вежливо предложат заплатить в двойном размере.

Однако ситуация не безнадёжна. Дело в том, что ГОСТы становятся обязательными для исполнения, если это записано в договоре или проекте (то есть в этих документах указано, что монтаж должен производиться по действующим государственным стандартам). С другой стороны, если организация не признаёт ГОСТы, она всё равно должна работать по некоему нормативному документу, который принят в качестве обязательного внутри этой организации. Другое дело, если клиент подписывает договор, не читая. Недобросовестные компании только на это и рассчитывают. Если возникнет конфликтная ситуация по поводу некачественного монтажа, возмущённому клиенту заявят примерно следующее: «Вы же сами хотели, чтобы все окна в вашем доме были установлены за один день, и дали своё согласие на все наши действия!».

Чем же так не нравятся некоторым оконным компаниям действующие (но, к сожалению, необязательные) нормативные документы? Здесь необходимо пояснение. ГОСТ 30971-2002 и ГОСТ Р 52749-2007 предписывают заполнять монтажный шов теплоизоляционной монтажной пеной, а для её защиты от атмосферного воздействия использовать паропроницаемую саморасширяющуюся ленту (ПСУЛ). Чтобы выполнить эти требования, нужно подготовить проём — выровнять его, а слабые поверхности закрепить грунтовкой. Но такая подготовка относится к общестроительным работам, и монтажники окон здесь вроде бы ни при чём. Вот они и ставят окна в кривые проёмы. В результате монтажные зазоры имеют разную ширину, а то и вовсе зигзагообразную форму. Закрыть такие, с позволения сказать, щели лентой становится проблематично. Если нельзя применить ПСУЛ, монтажный шов в крайнем случае оштукатуривают паропроницаемым атмосферостойким составом на основе цемента (а в зимнее время — быстросхватывающейся цементно-полимерной смесью). Другой вариант: монтажный шов закрывают снаружи паропроницаемой гидроизоляционной лентой, а затем ставят нащельник (такие изделия входят в системы всех ведущих производителей пластиковых окон).

Установка пластиковых окон в деревянном доме. Чем отличается установка окна в деревянном доме от установки окна в квартире?

В квартире окна крепятся напрямую к стенам. Саморезом через раму и заглубились в стену. Потом запенили. А когда пена высохла, ее обрезали и сделали откосы. Также окно (и двери) устанавливаются в каменных домах и каркасных.

В отличие от квартирной истории, в деревянном доме окна устанавливаются в специальный короб, называемый обсадой. То есть окно крепится не напрямую к стене, а к каркасу из бруса, который в свою очередь закреплен в проеме на направляющих (соединение шип-паз).

Посмотрите на картинку, будет понятнее.

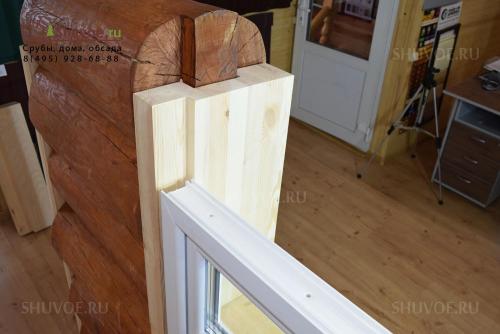

Правильная установка пластикового окна в деревянном доме — окно вставлено в короб из бруса, который скользит в проеме и не мешает усадке дома.

Причина такого способа установки окон — в усадке деревянных домов.

Усадка появляется из-за того, что дома строят из свежей (сырой) древесины. Влажность бревен достигает 80%. Свежесрубленный дом начинает сохнуть. При высыхании древесины ужимается. Кто жил в деревне, наверняка помнит как болтается рассохшаяся ручка топора.

Древесина сохнет – диаметр бревен уменьшается – а вместе с ней и высота стены.

Поэтому важно, чтобы оконный блок (окно + обсада) как бы плавал в стене. Скользил по направляющим. Если мы поставим окно в срубе как в квартире (то есть прикрепим оконную раму саморезами в стену), то бревно застрянет на саморезе и повиснет. А нижнее бревно будет дальше усаживаться и между ними появится щель. Возможно вы даже увидите улицу.

Еще раз кратко – отличия между деревянным и каменным домом в том, что в деревянном доме окна устанавливаются в обсаду.

Неправильный монтаж пластиковых окон. Монтаж пластиковых окон: как избежать ошибок

Если при монтаже пластиковых окон допущены ошибки, окна не только не обеспечат должной тепло- и шумоизоляции, но и прослужат значительно меньше. Наиболее часто встречается несоответствие оконного проема изготовленному окну из-за неправильных предварительных замеров.

Если стеклопакеты окажутся слишком большими, будет сложно правильно установить откосы, отливы и подоконники. Окно меньше проема приведет к повышенным нагрузкам на крепежные элементы.

Кроме того, при замерах обязательно должны учитываться размеры подставочного профиля и зазор на тепловое расширение окна. Неправильные размеры окон наверняка приведут к проблемам при их эксплуатации и преждевременному износу.

Перед тем как устанавливать стеклопакеты следует не только демонтировать старые рамы, но и полностью очистить оконный проем от мусора, щепок, строительной пыли, чтобы обеспечить хорошее сцепление монтажной пены с поверхностью. Зазор на тепловое расширение должен составлять от 0,8 до 1,5 см, в зависимости от типа герметизирующего материала. Отсутствие зазора ведет к тому, что пластиковые окна пропускают влагу, появляются потеки, возникает грибок. Качественный монтаж окон ПВХ подразумевает тщательную заделку монтажного шва – пространства между коробкой окна и стеной оконного проема. Если монтаж окон производится в зимнее время, температура на улице должна быть не ниже 10-12 градусов мороза, иначе стандартная монтажная пена потеряет свои качества.

При монтаже окон ПВХ следует обязательно использовать анкерные болты или пластины в необходимом количестве, поскольку одна монтажная пена не в состоянии обеспечить прочности конструкции и рама окна деформируется. Болты не следует затягивать слишком туго, чтобы рамы не выгнулись. Пластиковые окна нужно устанавливать на глубину примерно 1/3 стены со стороны комнаты. Если установить окно глубже, откосы возле рам в холодное время года будут охлаждаться, что приведет к появлению конденсата или инея.

Рама устанавливается не непосредственно на откос, а на опорные клинья, или шпонки, для удобства последующей гидроизоляции. Монтаж отливов без подоконного профиля может закончиться проникновением под раму влаги, что приведет к коррозии металлических деталей конструкции. Нельзя также крепить подоконник встык к раме – только под нее и с легким наклоном вниз.

Установка окон пвх по госту. Что это такое

Установка стеклопакетов с соблюдением всех требований дает изделию гарантию. Это пригодится, когда процессом занимаются наемные рабочие.

С ними заключается договор, в котором прописано, что монтаж пластиковых окон должен осуществляться по ГОСТу.

Требования и рекомендации

Если для работ нанимаются мастера — они устанавливают изделия согласно стандарту. По закону все шаблоны соблюдаются. Но часто, каждый отдельный случай обсуждается.

К установке

Если рабочий производит процедуру по всем правилам, то он должен вести соответствующую документацию.

ГОСТ на окна ПВХ 30971 рассказывает о таких нормах:

заполнение монтажного шва;
размер зазора между профилем и проемом;
размеры самого проема;
установка конструкции;
общие правила монтажа;
верное ведение документов;
гарантия.

При выполнении работ, соблюдаются все вышеперечисленные стандарты.

К оконному проему

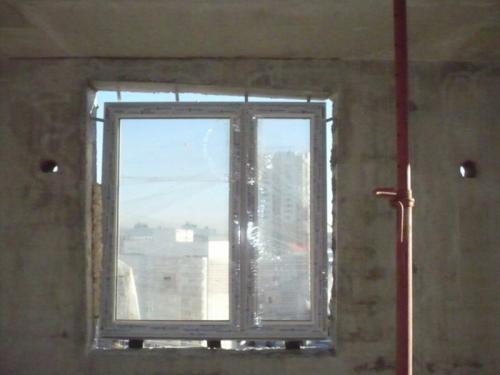

Согласно требованиям, оконный проем должен быть полностью выровнен. Чаще всего, это возможно, если конструкции устанавливаются в новом доме.

При замене могут возникнуть трудности. Все дело в том, что проем трансформируется с течением времени. На него влияет температура, ветер и другие природные условия.

При демонтаже можно обнаружить, что штукатурка обсыпалась и кирпичи сколоты. Для того, чтобы соблюсти все нормы, необходимо подготовить проем к последующим манипуляциям.

Поверхность необходимо очистить от старой штукатурки и снова обработать. После полного высыхания, применяют грунтовку и ещё раз оставляют подсохнуть. Только тогда можно приступать к основному процессу.

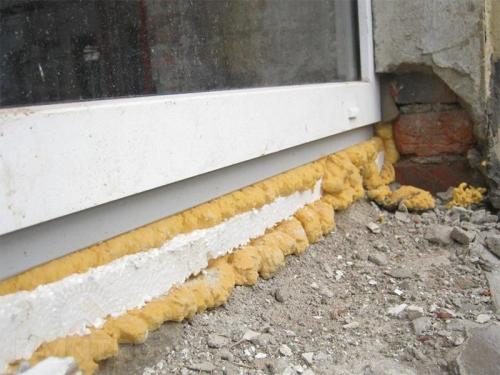

К монтажному шву

Его стандарты состоят из двух основных правил. В первую очередь, он должен быть устойчив к внешним воздействиям. Соединительная часть конструкции имеет свои характеристики тепло- и звукоизоляция, водонепроницаемость.

По стандартам, шов разделяется на три части:

внутренний;
центральный;
наружный.

У каждого слоя есть свое предназначение. Благодаря наружному в стык не попадает влага. Центральный — обладает теплоизоляцией. Внутренний — направлен на пароизоляцию.

Установка пластиковых окон в квартире. Установка пластиковых (ПВХ) окон в доме или квартире: пошаговая инструкция для монтажа своими руками | Фото & Видео

Установка пластиковых окон своими руками позволяет значительно сэкономить деньги, при этом, результат невозможно будет отличить от работы профессиональной бригады. Замена старых деревянных рам на новые пластиковые конструкции, прежде всего, значительно снижает теплопотери, что для такой холодной страны, как Россия является основным показателем эффективности.обладают и другими положительными характеристиками, но неправильный монтаж может свести на нет все преимущества рамы и стеклопакета современной конструкции. О том, как не допустить серьёзных ошибок при самостоятельной установке пластиковой оконной рамы, будет подробно рассказано в этой статье.

Конструкция пластиковых окон

Прежде чем приступить к замене окон в квартире или частном доме, необходимо тщательно изучить конструкцию пластиковых изделий.

Незнание терминологии и небрежное отношение к, на первый взгляд, незначительным деталям могут привести к необходимости переделывать работу, что неминуемо приведёт к увеличению временных и финансовых затрат.

Пластиковое окно состоит из следующих элементов:

Рама – каркас, в котором размещаются стеклопакеты
Импост – вертикальный элемент разделяющий раму на 2 и более частей
Створка – открывающийся элемент
Глухарь – неподвижный элемент
Стеклопакет – 2 или более стеклянных герметичных камеры
Запорная фурнитура – механизм позволяющий зафиксировать створку в закрытом положении
Уплотнители – резиновые прокладки обеспечивающие герметичность внутренних элементов рамы
Дренажные отверстия – специальные каналы, которые выводят наружу конденсат, образующийся в результате перепада температур
Отлив – наружный, выдающийся вперёд элемент конструкции, предохраняющий нижнюю часть оконного проёма от попадания атмосферных осадков
Подоконник – горизонтальный элемент окна расположенный с внутренней стороны, непосредственно под рамой
Откосы – декоративные пластины, размещающиеся в верхней части и по бокам примыкания оконной рамы к стене

После того, как конструкция пластикового окна будут тщательно изучена можно приступать к практическим действиям. Прежде всего, необходимо подготовить материалы и инструменты, которые понадобятся для осуществления монтажных работ.

Инструменты и материалы

Если установку пластиковых окон планируется осуществить собственными силами, то не обойтись без использования следующих инструментов:

Нож
Пистолет для монтажной пены
Дозатор
Лопатка для остекления
Струбцина для оправки
Набор зубил
Напильник
Лом
Набор шпателей
Нож для уплотнителя
Рулетка
Набор свёрл по металлу и бетону

Для выполнения регулировочных работ после установки окон также могут понадобиться: отвертки, пассатижи и шестигранные ключи.

Инструмент для монтажа окон ПВХ

Кроме этого, перед началом монтажных работ следует приобрести необходимые материалы, среди которых:

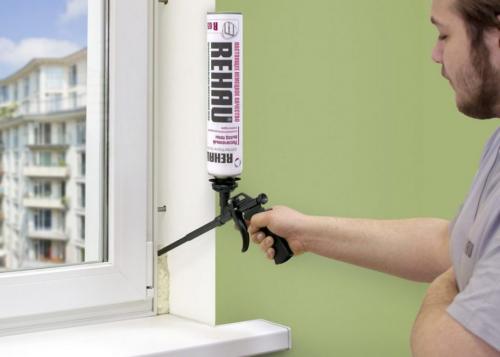

Монтажная пена

Также для надёжной фиксации конструкции не обойтись без использования качественных крепёжных изделий. Саморезы, дюбеля и анкерные болты должны быть правильно подобраны по длине и диаметру, только в этом случае можно гарантировать качественное крепление окна.

Все применяемые материалы должны быть надлежащего качества, поэтому после покупки не следует их долго хранить. Кроме этого следует отдать предпочтение продукции известных производителей, которая, несмотря на более высокую стоимость, пользуется большей популярностью у профессиональных строителей.

Инструменты можно приобрести новые или взять напрокат. Второй вариант позволяет значительно сэкономить деньги.

Замеры оконного проёма

Чтобы изготовленное на заказ пластиковое окно не оказалось больше проёма или его размер не был слишком мал, необходимо на стадии проведения измерительных работ не допускать ошибок . Правильный замер оконного проёма осуществляется только после того, как будет определён тип отверстия.

Окно может быть установлено в четвертной проём или в бесчетвертной. В первом случае наружная часть окна всегда уже, во втором – проём имеет одинаковые размеры, как с внутренней стороны здания, так и с наружной. Для измерения ширины четвертного проёма берётся меньшее значение этого параметра и к нему добавляется 30 мм. Высота измеряется стандартным способом.

Ёсли окно устанавливается в бесчетвертной проём, то после проведения измерений необходимо:

От высоты отнять 50 мм
От ширины отнять 30 мм

Получившееся значение будет являться габаритами готового к установке пластикового окна.

При заказе отлива и подоконника к значению ширины проёма необходимо прибавить 50 – 100 мм. Это необходимо сделать для того, чтобы при установке этих элементов можно было слегка «утопить» их в стене.
