Наша компания предлагает для оконных компаний профили расширительные, соединительные и подставочные, аналоги KBE, VEKA, REHAU.

Подставочный профиль ПВХ

Подставочный профиль необходим при монтаже пластиковых окон и является основой оконного блока. Профиль подставочный способствует более высокой надежности конструкции окна, а также упрощает установку подоконника и отлива. Кроме того, он является промежуточным звеном между основанием (кирпичная или бетонная стена) и самой рамой окна, что предотвращает промерзание оконной конструкции. Мы предлагаем подставочные профили аналоги КБЕ для 58 и 70 серии.

Профиль подставочный аналог КВЕ 142

Профиль подставочный аналог КВЕ 343R

Профиль подставочный аналог КВЕ 342

Соединительный профиль ПВХ

Соединительный профиль предназначен для соединения элементов конструкций оконных, балконных и дверных коробок, которые состоят из нескольких оконных рам. Такие профили позволяют состыковать профили оконных рам под необходимым углом, что активно применяется при остеклении зимних садов, перегородок и окон больших размеров и сложных конструкций. Мы предлагаем соединительные профили аналоги КБЕ, Rehau, Veka 0 град., 90 град. и с изменяемым углом.

Профиль соединительный аналог KBE 150, 58 серия

Профиль соединительный аналог KBE 350, 70 серия

Профиль соединительный аналог VEKA 116.010, 58мм

Профиль соединительный аналог REHAU 732.460, 60мм

Профиль угловой 89мм 90 град. аналог KBE 155, 58 мм

Профиль угловой 89мм 90 град. аналог KBE 355, 70мм

Профиль соединительный 95мм эркерный, аналог KBE 540, 58мм

Адаптер 48мм соединительного профиля аналог KBE 541, 58мм

Профиль соединительный 95мм эркерный, аналог KBE 340, 70мм

Адаптер 48мм соединительного профиля, аналог KBE 341, 70мм

Профиль соединительный 48, аналог KBE 152, 58мм

Профиль соединительный 48, аналог KBE 352, 70мм

Расширительный профиль ПВХ

Расширительный профиль пвх для окон применяется в качестве дополнительного профиля, когда необходимо увеличить исходные размеры оконной коробки, например, при утеплении или отделке потолка и стен балкона. Мы предлагаем аналоги расширительных профилей КБЕ, Rehau и Veka шириной 30, 45 и 60 мм. Доборный профиль не предназначен для усиления конструкции, его основная цель — расширить возможности архитектуры балконных, дверных или оконных строений.

Профили расширительные для KBE 58мм

30мм, Арт. 144

45мм, Арт. 545

60мм, Арт. 546

Профили расширительные для KBE 70мм

30мм, Арт. 360

60мм, Арт. 455

Профиль расширительный 40мм для REHAU 60мм

Закупаем отходы ПВХ оконного производства.

За подробной информацией обращайтесь к менеджерам нашей компании.

Стыковочный профиль для пластиковых окон. Что такое соединитель?

Оконный соединитель ПВХ – это приспособление для соединения составных частей пластикового стеклопакета. Соединитель используется при монтаже окна, когда его встраивают в проем, а также тогда, когда необходимо установить эркер или подоконник.

Соединитель выглядит как тонкий профиль из пластика, он предназначен для плотной фиксации двух частей конструкции в единое целое. Длина фурнитуры варьируется, и она определяется высотой рамы, части которой необходимо состыковать. Толщина соединителя колеблется в пределах 2-10 мм – это зависит от манжеты и типа крепления.

Обратите внимание! Стандартным примером соединителя является балконный блок. Фурнитура будет расположена во внутренней части помещения, где оконная конструкция соединяется с балконной дверью, в результате чего вся композиция работает слаженно.

Если внимательно присмотреться к балконному блоку, то можно увидеть, что на стыке окна и двери есть некая полоска белого цвета, изготовленная из пластика. Это и есть соединитель ПВХ-окон. Внешне глазу доступна только видимая часть фурнитуры, сам же механизм спрятан внутри.

С точки зрения строения пластикового окна, можно отметить, что каждое изделие имеет с боковой стороны специальные вырезы. Они помогают осуществить стыковку с окном или расширяющим профилем. В эти пазы и защелкивается сам соединитель.

Такой вид фурнитуры состоит из:

• пластикового профиля (их всего 2 в конструкции);
• выступов;
• пазов;
• внешней части профиля, которая выступает, как декоративная планка.

Чтобы усилить конструкцию также используют металлический профиль между выступами. Для обеспечения теплоизоляции сюда наклеивают специальную теплоизолирующую ленту.

Зачем может потребоваться для ПВХ?

Монтажники используют этот соединительный элемент в нескольких случаях:

• для состыковки балконной двери;
• для сверх габаритных конструкций;
• для длинного оконного блока под лоджию.

Если в случае с балконным блоком применение соединителя понятно, то в случае с крупногабаритными конструкциями необходимо внести ясность.

Для лоджий и больших по размерам балконов не всегда удобно транспортировать оконные конструкции в собранном виде. Поэтому большинство компаний по установке стеклопакетов предпочитают привозить на объект составные части такого окна – это удобно, так как не возникает проблем с подъемом на этаж и проходимостью в дверные проемы.

Уже на месте, при сборке окна в единую конструкцию монтажники используют тот самый пластиковый соединитель. Каждый тип такой фурнитуры соответствует изделию, поэтому размеры подбираются индивидуально в зависимости от расчетов проекта.

Важно! Если не использовать при монтаже такой тип фурнитуры, то оконный блок будет иметь недостаточную прочность, что в будущем повлияет на исправность окна во время эксплуатации.

Какие профили существуют?

На сегодня существует 2 основных вида соединителей для пластиковых окон :

• соединитель – «лапша»;
• фурнитура в виде английской буквы «H».

1. Первый тип – это пластиковая полоска, по бокам которой есть специальные выступы. Это замки, которые защелкиваются в пазах ПВХ-профиля.

   Главное преимущество такого приспособления – оно не выступает за плоскость окна, при этом визуально образуя стыковочный шов. Такой тип фурнитуры используется при соединении оконной рамы из пластика с балконной дверью.

2. Второй тип приспособления внешне имеет форму английской буквы «H», его еще называют «косточка». Он представляет собой единую пластиковую планку, которая в поперечном сечении похожа на указанную букву. Этот вид перекрывает зазор между стыкуемыми блоками.

   Его минусом будет выступ за пределы плоскости. Наиболее часто такой вид используют при крупногабаритных конструкциях окон для лоджий или балконов.

Обратите внимание! Кроме конструктивного различия все соединители бывают разного цвета, подходящего под оттенок рамы. Они также могут быть заламинированы под дерево, чтобы соответствовать общему внешнему виду стеклопакета.

Не стоит забывать: для грамотного подбора соединителя, необходимо с точностью знать производителя самого стеклопакета, а также тип соединения. Например, у разных изготовителей такая фурнитура может отличаться, поэтому рекомендуется заранее уточнить данный нюанс.

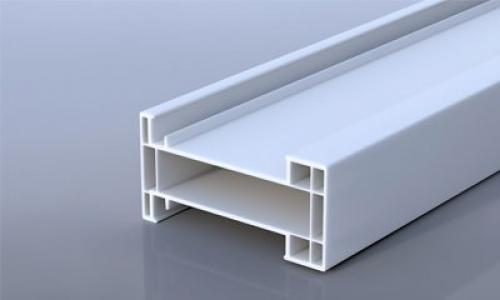

Соединитель пластиковых окон. Что такое соединитель?

Оконный соединитель ПВХ – это приспособление для соединения составных частей пластикового стеклопакета. Соединитель используется при монтаже окна, когда его встраивают в проем, а также тогда, когда необходимо установить эркер или подоконник.

Соединитель выглядит как тонкий профиль из пластика, он предназначен для плотной фиксации двух частей конструкции в единое целое. Длина фурнитуры варьируется, и она определяется высотой рамы, части которой необходимо состыковать. Толщина соединителя колеблется в пределах 2-10 мм – это зависит от манжеты и типа крепления.

Обратите внимание! Стандартным примером соединителя является балконный блок. Фурнитура будет расположена во внутренней части помещения, где оконная конструкция соединяется с балконной дверью, в результате чего вся композиция работает слаженно.

Если внимательно присмотреться к балконному блоку, то можно увидеть, что на стыке окна и двери есть некая полоска белого цвета, изготовленная из пластика. Это и есть соединитель ПВХ-окон. Внешне глазу доступна только видимая часть фурнитуры, сам же механизм спрятан внутри.

С точки зрения строения пластикового окна, можно отметить, что каждое изделие имеет с боковой стороны специальные вырезы. Они помогают осуществить стыковку с окном или расширяющим профилем. В эти пазы и защелкивается сам соединитель.

Такой вид фурнитуры состоит из:

• пластикового профиля (их всего 2 в конструкции);
• выступов;
• пазов;
• внешней части профиля, которая выступает, как декоративная планка.

Чтобы усилить конструкцию также используют металлический профиль между выступами. Для обеспечения теплоизоляции сюда наклеивают специальную теплоизолирующую ленту.

Зачем может потребоваться для ПВХ?

Монтажники используют этот соединительный элемент в нескольких случаях:

• для состыковки балконной двери;
• для сверх габаритных конструкций;
• для длинного оконного блока под лоджию.

Если в случае с балконным блоком применение соединителя понятно, то в случае с крупногабаритными конструкциями необходимо внести ясность.

Для лоджий и больших по размерам балконов не всегда удобно транспортировать оконные конструкции в собранном виде. Поэтому большинство компаний по установке стеклопакетов предпочитают привозить на объект составные части такого окна – это удобно, так как не возникает проблем с подъемом на этаж и проходимостью в дверные проемы.

Уже на месте, при сборке окна в единую конструкцию монтажники используют тот самый пластиковый соединитель. Каждый тип такой фурнитуры соответствует изделию, поэтому размеры подбираются индивидуально в зависимости от расчетов проекта.

Важно! Если не использовать при монтаже такой тип фурнитуры, то оконный блок будет иметь недостаточную прочность, что в будущем повлияет на исправность окна во время эксплуатации.

Какие профили существуют?

На сегодня существует 2 основных вида соединителей для пластиковых окон:

• соединитель – «лапша»;
• фурнитура в виде английской буквы «H».

1. Первый тип – это пластиковая полоска, по бокам которой есть специальные выступы. Это замки, которые защелкиваются в пазах ПВХ-профиля.
   Главное преимущество такого приспособления – оно не выступает за плоскость окна, при этом визуально образуя стыковочный шов. Такой тип фурнитуры используется при соединении оконной рамы из пластика с балконной дверью. приспособления внешне имеет форму английской буквы «H», его еще называют «косточка». Он представляет собой единую пластиковую планку, которая в поперечном сечении похожа на указанную букву. Этот вид перекрывает зазор между стыкуемыми блоками.

Угловой соединитель для пластиковых окон. Соединение пластиковых рам между собой. Профиль соединительный для пвх окон. Какие бывают соединители пластиковых окон

Инструмент:

Перфоратор, шуруповерт, молоток, отвертки, нож строительный, пистолет для укладки монтажной пены.

Материалы:

Сэндвич-панель для откосов, подоконник и заглушки к нему, отлив оконный, пена монтажная, герметик, Лента пароизоляционная, лента паропроницаемая, ПСУЛ, анкер рамный, саморез по металлу оцинкованный.

Как правильно замерить окно?

Для того, чтобы заказать оконный блок, надо правильно замерить оконный проем.

Рассмотрим замер проёма с четвертью (это такой выступ, встречается в панельных и блочных домах).

Для начала промерим ширину проема (размер А) со стороны улицы. При помощи щупа произвести несколько контрольных замеров четверти (размеры В1 и В2) ( рис. 1 )

Определяем внутреннюю ширину оконного проёма: С = В1 + А + В2

Промерить размер Н от отлива в месте соприкосновения с рамой (точка М) до верхней четверти. При помощи щупа произвести несколько контрольных замеров верхней четверти (размер В3) ( рис. 2 ).

Определяем расчетную высоту оконного проёма: У = Н + В3

Определяем ширину оконного блока ( рис. 3 ).
Если размер В С - (2 × 20) мм
Если размер В > 40 мм (рис. 1), то ширина оконного блока = А + (2 × 25) мм , где 24 мм - оптимальная величина заведения рамы за четверть.

Определить высоту оконного блока ( рис. 2 )
Если размер В3 , то высота оконного блока = У - 20 мм , где 20 мм - оптимальный монтажный зазор.
Если размер В3 > 40 мм , то высота оконного блока = Н + 25 мм , где 25 мм - оптимальная величина заведения рамы за четверть.

В оконном блоке нет четверти, как замерить?

Мерить со стороны улицы. Если есть слой штукатурки, установить толщину слоя при помощи узкой отвертки ( рис. 4, 5 )

Определить габариты оконного блока:

Ширина оконного блока = А – (2 × 20) мм ,
где 20 мм - оптимальный монтажный зазор ( рис. 4 )

Высота оконного блока: = Н – 25 мм ( рис. 5 ).

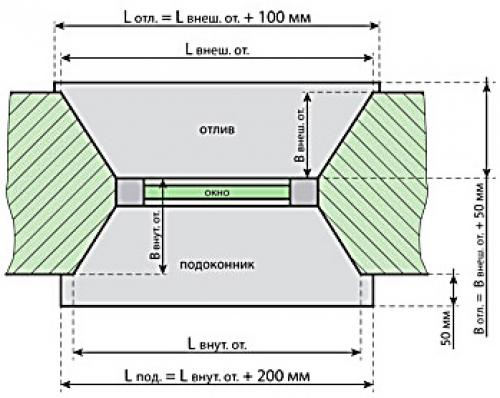

Замер отлива и подоконника

L внеш. от. - длина внешнего откоса, L отл. - длина отлива

B внеш. от. - глубина внешнего откоса, B отл. - глубина отлива

L внут. от. - длина внутреннего откоса, L под. - длина подоконника

B внут. от. - глубина внутреннего откоса равна ширине подоконника, если он отходит от внутренней грани стены на 50 мм

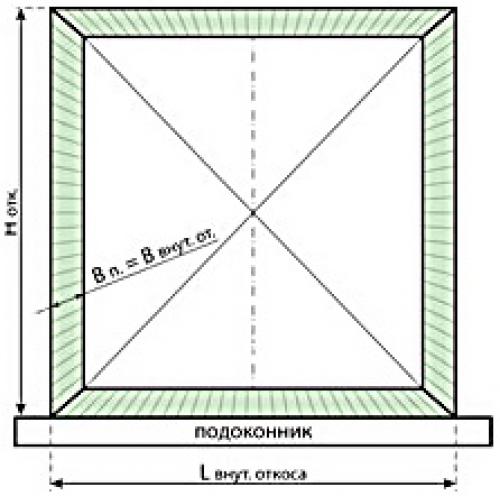

H отк. - высота внутреннего откоса

L б.п. = H отк. + 50 мм - длина боковой панели (нужно 2 шт.)

L в.п. = L внут. отк. + 100 мм - длина верхней панели (нужна 1 шт.)

L внут. отк. - длина внутреннего откоса

B п. (глубина панели откоса равна) = B внут. отк. (глубине внутреннего откоса)

Подготовка к монтажу

Снимаем створку окна:

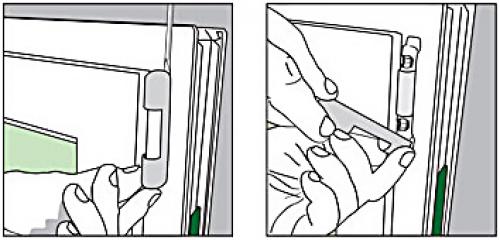

Снять декоративные накладки с петель.

Поставить ручку в положение «поворот» и открыть створку.

Штифт верхней петли потянуть вниз при помощи отвертки, преодолев сопротивление. Придерживая створку от выпадения, наклонить её на себя и, приподняв вверх, снять с нижней петли.

Установку створки на место производить в обратной последовательности. При возвращении штифта в исходное положение необходимо зафиксировать его при помощи отвертки.

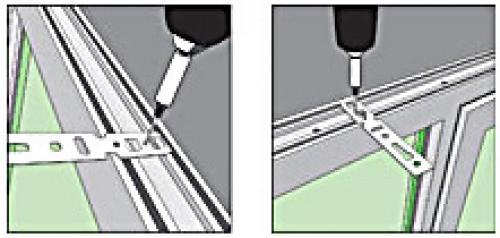

Установка монтажных пластин:

Пластину установить параллельно раме и повернуть на 90°, длинным концом внутрь помещения. Закрепить пластину саморезом с буром 4×35 мм.

Соединительный профиль для окон. Виды профиля для пластиковых окон

ГОСТ 30673-99 задает классификацию профиля по его конструктивным особенностям.

По классам (по толщине стенок)

По толщине внешних и внутренних стенок профили делятся на следующие классы:

• А – толщина наружных стенок от 2,8 мм, внутренних – от 2,5. Лучшие показатели прочности и теплоизоляции среди всех типов.
• В – наружные стенки от 2,5, внутренние – от 2,0. По сравнению с классом А хуже удерживают тепло, больше подвержены деформации.
• С – все профили, не подходящие под параметры классов А и В. Строгих требований к ним нет. Для оконных рам в квартирах использовать этот тип нежелательно.

В нежилых производственных помещениях часто устанавливают рамы из так называемого объектного профиля. Он тонкий, плохо удерживает тепло, легко деформируется и поэтому не годится для квартиры. Бывает, что недобросовестные компании предлагают дешевые окна из такого материала. Распознать обман поможет маркировка «objekt» на защитной пленке. По другим признакам определить подделку с первого взгляда проблематично.

По ширине

Профиль имеет разную ширину:

• 58 мм – самый распространенный, чаще других ставится в квартирах и домах.
• 70 мм – ширина профиля для окон в высотках или зданиях, расположенных в холодных климатических зонах.
• 90 мм – премиум-класс с лучшими характеристиками звукоизоляции и утепления. Штучная продукция, которой нет в ассортименте большинства фирм, которые занимаются монтажом пластиковых окон.

По количеству камер

От толщины профиля зависит число воздушных камер в нем:

• 58-миллиметровый имеет максимум три камеры.
• В изделии толщиной 70 мм их может быть от трех до пяти.
• При ширине 90 мм норма – шесть камер.

Чем больше внутренних камер, тем выше показатели теплоизоляции и шумоподавления. Но на деле разница между рамами, например, с 3- или 4-камерным профилем незначительна.

Фирменный профиль однороден по структуре и окраске. Чтобы убедиться в его подлинности, найдите заводскую маркировку на внутренней стороне. Кроме названия фирмы там должны быть цифры, указывающие номер смены, дату изготовления и другие данные, относящиеся к производству.

Несколько слов о стеклопакетах

Важный аспект – количество камер между стеклами в стеклопакете. Не нужно путать их с камерами профиля.

• Для остекления неотапливаемых помещений (балконов, летних террас) используют однокамерные стеклопакеты.
• Для жилых комнат оптимален двойной пакет – три стекла, разделенных двумя воздушными камерами.
• В условиях холодных зим используют трехкамерные конструкции. Обладают наилучшими показателями теплоизоляции, но пропускают меньше солнечных лучей, да и весят больше. Такие окна есть смысл устанавливать в северных регионах.
