Каркасный домик своими руками. Ша. Закладка фундамента для каркасного дома

Каркасный домик своими руками. Ша. Закладка фундамента для каркасного дома

Чтобы правильно заложить фундамент, нужно соблюдать следующие условия: определить тип грунта на участке, примерный вес будущего дома, высоту пролегания грунтовых вод, снеговые и ветровые нагрузки.

Большим достоинством каркасного дома является то, что для него подойдет практически любой вид фундамента. Наиболее распространенными являются свайно-винтовой, плитный и мелкозаглубленный ленточный типы.

Свайно-винтовой фундамент используется наиболее часто, поскольку он достаточно простой и дешевый. Кроме того, его можно соорудить и собственными руками. Такой фундамент предполагает установку свай, которые завинчиваются глубоко внутрь. Он подходит практически для всех почв, кроме скалистых. Особенно свайно-винтовой фундамент эффективен для заболоченных грунтов, где другие виды фундамента требуют больших затрат, поскольку плотные породы грунта располагаются достаточно глубоко.

Плитный фундамент создается из арматуры и бетона. Получившаяся плита должна быть в высоту не менее 30 см. Она заглубляется в землю на 10-20 см. Такой фундамент, несмотря на повышенную стоимость, обладает рядом преимуществ: он более прочный и долговечный, его можно использовать в качестве основы для пола без затраты дополнительных средств.

Мелкозаглубленный ленточный фундамент представляет собой бетонную ленту высотой около 70 см, которая заглубляется в землю на глубину 10-40 см. В вырытой траншее создается песчаная «подушка», укладывается металлическая арматура и заливается бетон. Стоимость такого фундамента сравнительно небольшая, его можно создать собственными силами, но необходимо четко соблюдать технологию установки.

Каркасный дом 8 на 10 своими руками. Шаг №2: Фундамент для каркасного дома своими руками

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов , рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент , так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

Источник: https://otoplen-dom.ru/novosti/postroyka-karkasnogo-doma-svoimi-rukami-ustanavlivaem-fundament

Каркасный дом 4 на 6 своими руками. Дачный домик 6х4 своими руками по цене бытовки. Комплект чертежей для самостоятельной сборки

Проект содержит понятные даже простому обывателю чертежи для самостоятельной постройки одноэтажного каркасного деревянного домика размерами 6х4 с просторным чердачным помещением. Идеально подойдет людям, имеющим скромный бюджет, но не желающим ютиться в бытовке на своем дачном участке.

Дачный домик 6х4 своими руками по цене бытовки

Комплект чертежей каркасного домика 6х4 для самостоятельной сборки

КАКИЕ ВЫГОДНЫЕ ОТЛИЧИЯ ОТ ДРУГИХ ПРОЕКТОВ?

1. Проект содержит понятные чертежи с размерами всех элементов и узлов каркаса
(стоек стен, оконных и дверных проемов, балок перекрытий, стропильной системы).
2. Все необходимые материалы и их точные размеры указаны непосредственно на
странице где нарисован тот объект, который вы будете изготавливать или собирать и
вам не придётся тратить уйму времени чтобы найти и рассчитать, что вам нужно, всё
указано на схеме, просто и удобно.
3. Проект разработан под размеры типовых материалов из строительных магазинов, с
целью уменьшения отходов и соответственно финансовых расходов.
4. Габариты и форма дома выбраны для максимальной экономии строй материалов.

ПОЧЕМУ ИМЕННО КАРКАСНЫЙ ДОМ?

· ПРОСТАЯ КОНСТРУКЦИЯ.
Каждый желающий, имеющий свободное время, технические навыки, некоторые
инструменты и одного-двух помощников, может легко построить этот каркасный дом.

· ВСЕПОГОДНОСТЬ.
Строить каркасный дом можно в любое время года.

· ОТСУТСТВИЕ УСАДКИ.
Дома, построенные по каркасной технологии, не имеют усадки и пригодны к отделке и
проживанию сразу после окончания строительства.

· ЭКОНОМИЯ НА ФУНДАМЕНТЕ.
Вам не нужно возводить и заливать фундамент. Просто ставите брусья нижней обвязки на столбы из строительных блоков и дом готов к установке.

· СРОК СТРОИТЕЛЬСТВА.
Изготовление деталей, узлов и сборка каркаса от 14 дней.

· ЭНЕРГОСБЕРЕЖЕНИЕ.
Стена каркасного дома держит тепло так же хорошо, как почти 2 метра кирпичной стены.
Вы экономите на отоплении.

· СТОИМОСТЬ ДОМА.
За счет уникальной технологии, недорогих материалов и быстрой сборки вы серьезно
экономите на строительстве. Такой дом в 2-3 раза дешевле других аналогов.

ИНСТРУМЕНТЫ ДЛЯ СТРОИТЕЛЬСТВА

• Пила дисковая
• Шуроповерт с двумя аккумуляторами
• Лобзик электрический
• Ручная ножовка
• Уровень обычный или лазерный
• Гвоздодер
• Металлический угольник
• Рулетка 3 м, 7 м
• Молоток на 1 кг, на 500 гр
• 2 топора, маленький легкий и средний
• Клещи большие.

• Серьезно задумались о постройке садового домика, гостевого домика, бани или отдельной кухни. Излазили весь интернет в поисках простого, но наглядного проекта, понятного не только специалисту, и в котором содержатся конкретные подробные чертежи деталей и узлов с размерами для их изготовления и сборки, а не общие картинки с видами фасадов и планировок.
• Уже сделали свой выбор в пользу деревянного каркасного дома.
• Рассматриваете возможность отсроченного финансирования, за счет строительства этапами. Можно возвести фундамент, а через некоторое время каркас с обшивкой OSB и кровлей, а утепление и отделку отложить.
• Не обладаете достаточными средствами для покупки готового большого дома, но имеете сильное желание возвести его своими руками, и готовы начать с малого, а затем постепенно пристраивать.
• Хотите заняться или уже занимаетесь бизнесом по строительству недорогих малоэтажных домов по каркасной технологии.
• Планируете организовать или расширить загородную базу отдыха, кемпинг, гостиничный комплекс.

ОПИСАНИЕ КОНСТРУКЦИИ ДОМИКА

Одноэтажный утепленный каркасный дом 6х4 м. Кухня 6 м2. Комната 12 м2.

Маленький каркасный дом своими руками. Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку

Решая,  как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент , который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку

Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

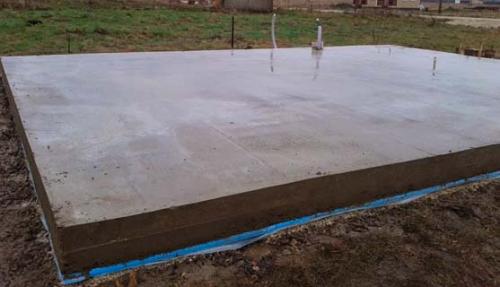

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Каркасный дом 6 на 9 своими руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

Продолжаем наши уроки проектирования! В прошлый раз мы рассчитали и спроектировали в Архикаде сваи и их обвязку (ростверк). Сегодня переходим к следующему этапу — лагам пола, бриджингами и черному полу.

Итак, напоминаю, что мы делаем проект одноэтажного каркасного дома 6*9 с небольшим крыльцом.

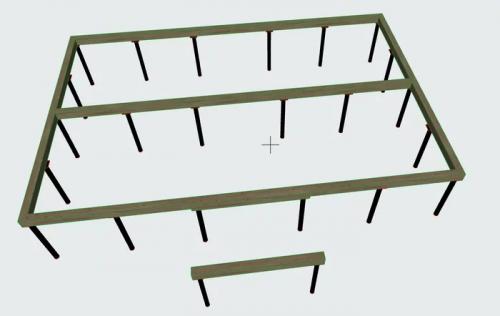

Обвязка свай сделана из трех досок 200*50. Балки пола мы будем делать из них же, так как они достаточны для наших нагрузок и при этом удобно покупать больше пиломатериала одного сечения.

В прошлый раз мы остановились на том, что у нас есть 3 ряда свай и соответственно ростверка. А значит очевидно что балки пола мы будем пускать поперек их, т. к. у нас между ними пролет менее 3 метров, а вдоль — 9 метров, чем больше пролет, тем сложнее его перекрыть и нужны доски большего сечения, так что пускать вдоль балки нет никакого смысла.

На получившийся пролет в 2,7 метра согласно калькулятору нам хватает доски 169*50, мы берем 200*50 с запасом.

Делаем шаг балок (лаг) пола — 625 мм. Это позволяет не резать OSB размером 2500*1250.

С другой стороны, придется резать утеплитель, так как редкий утеплитель влезет в 575 мм (625 минус толщина балки 50 мм), поэтому я рекомендую использовать строганные балки 45 мм или использовать эковату.

Так или иначе, я выбрал шаг 625 (кроме первой лаги, у нее шаг 600 мм, чтобы все было красиво и ровно опять же с OSB)

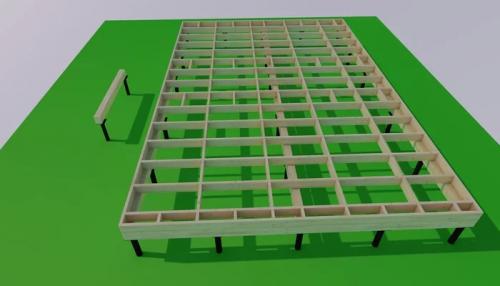

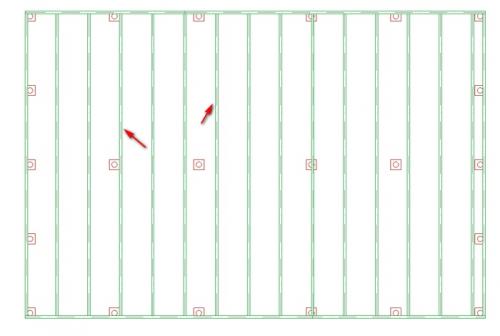

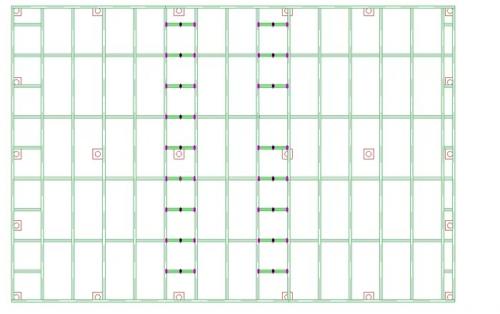

В итоге у нас получается, вот такая картина с лагами.

Давайте перейдем к перемычкам пола. По правилам они должны идти с шагом не реже 2,5 метров, но на практике я всегда делаю их с шагом 1250 мм (чтобы стыки ОСБ не висели в воздухе). Не забываем, что первый бриджинги (начинаем снизу) должен быть с шагом 1225 мм (для красивой раскладки)

Итого получается:

Так, теперь не забываем, что бриджинги нужны нам еще и под стены которые идут вдоль лаг (обычно фронтонные), иначе они будут упираться только на 50 мм доски, что не очень хорошо. Это один из методов для поддержки этих стен я использую именно его.

Теперь давайте посмотрим на планировку, мы видим 5 внутренних стены. Три идут поперек лаг, с ними проблем нет, они хорошо стоит на лагах. А вот с двумя, которые вдоль — нужно поработать, т. к. они лежат просто на фанере, при том, что они несущие.

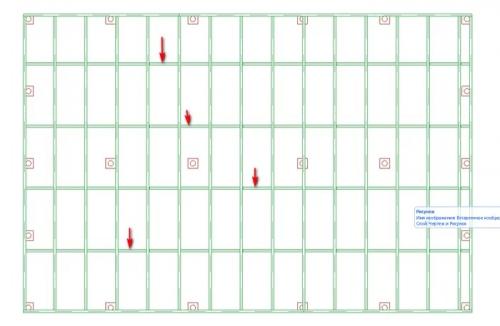

Добавляем бриджинги с шагом 625 и под них!

Включаем слой ростверка и что мы видим! Несколько центральных бриджей очень близко к центральному ряду. Используем халявную силу ростверка и сделаем пол еще крепчке, чуток сдвинем бриджи:

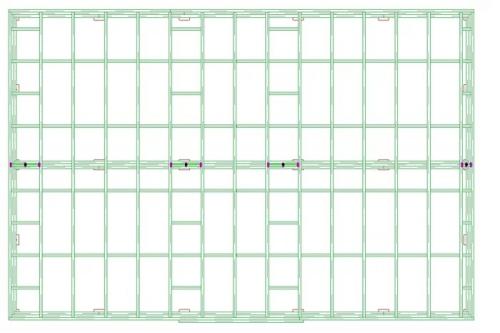

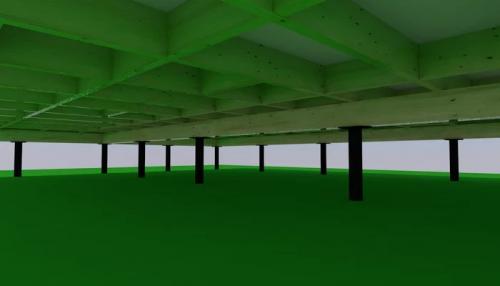

Наши итоговый красивые балки:

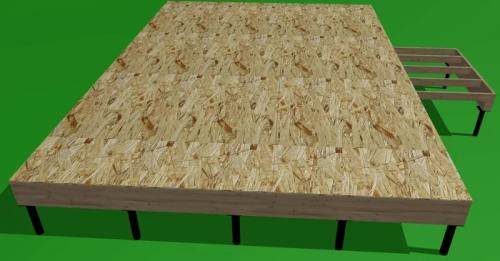

Ну все, можем приступать к плитам черного пола, в данном случае это ОСБ-3 размером 2500*1250мм и толщиной 22 мм.

Что важно знать, первый ряд кладем плиту стандартно, а вот со второго уже нужен шахматный порядок, начинаем с половинки плиты. И так дальше делаем через ряд. В итоге получается вот такой пол:

Заметьте, все плиты и в длину и в ширину у нас лежат или на лагах или на бриджах и никогда не висят в воздухе, это важно.

Каркасный дом 6 на 3 своими руками. Преимущества и недостатки каркасной постройки

Строение 6х3 можно использовать как дачный домик для летнего времяпровождения либо в качестве полноценного жилья, предварительно обустроив комфортные условия проживания.

Каркасная технология позволяет достаточно быстро возводить такие здания. Даже при строительстве большого двухэтажного жилого дома для круглогодичного проживания для выполнения всех монтажных работ начиная от фундамента и заканчивая финишной облицовкой здания вполне достаточно одного сезона. А опытной строительной бригаде для этого понадобиться не более 4-х месяцев.

Каркасные конструкции независимо от размеров имеют незначительный вес, поэтому не требуют обустройства тяжелых фундаментных оснований. А это, как правило, существенная экономия на строительных материалах, сокращение временных затрат на строительство здания, а главное — финансовых затрат будущих хозяев дома.

Каркасные дома практически не дают усадку в процессе эксплуатации, поэтому сразу после возведения каркаса и кровли, сооружение можно обшивать и выполнять фасадную облицовку и финишную отделку помещений внутри.

Из недостатков можно выделить то, что пиломатериалы требуют дополнительной обработки защитными средствами: от возгорания, влаги, образования грибка и плесени, грызунов и прочих вредных насекомых. А также период их эксплуатации значительно меньше, чем аналогичных конструкций из кирпича и бетонных блоков. Но крайних недостаток вполне перекрывает низкая стоимость готового сооружения.

Каркасный дом недостатки. Что такое каркасный дом

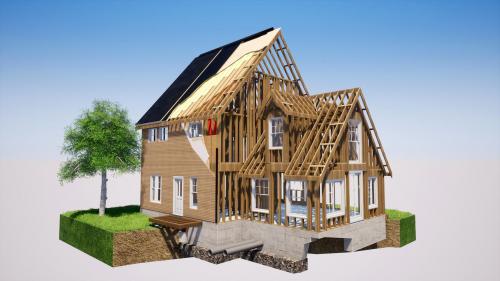

Каркасный дом — это дом, в основе которого есть несущий каркас. Он в свою очередь заполняется современными материалами для влаго-, ветро- и теплозащиты и обшивается отделочными материалами. По завершении работ стена каркасного дома будет напоминать слоеный пирог, рассказывает инженер-конструктор индивидуальных домов с деревянным каркасом, эксперт Ассоциации деревянного домостроения Дмитрий Супрун.

Сама технология каркасного строительства появилась давно. К ней косвенно можно отнести древние китайские храмы, построенные несколько тысяч лет назад по рамной технологии, которую можно считать родоначальницей каркаса. Но классический каркас появился несколько столетий назад в Европе, а затем получил широкое распространение в Америке. В России каркасная технология чаще всего использовалась в дачном строительстве, рассказывает руководитель проекта DOM TECHNONICOL Андрей Баннов. Как и любая технология, каркас со временем пережил несколько трансформаций. По оценкам DOM TECHNONICOL, сегодня более половины строящихся частных домов возводятся по каркасной технологии. Это могут быть и загородные дома, и коттеджи с современным интерьером, которые подходят для круглогодичного проживания.

Технология каркасного домостроения подходит для регионов с разным климатом. Но «внутренности» конструкции и теплоизоляции дома для разных местностей будут отличаться — в суровом климате потребуется лучше утеплить дом. Более того, каркасные дома подходят не только для холодных регионов, но и для зон с повышенной сейсмической активностью. «У каркаса за счет малого веса инерция меньше, чем у каменных конструкций, за счет подвижности узлов каркасные дома более адаптивны к землетрясениям. Сейчас даже разработаны специальные узлы для строительства в сейсмоопасных регионах», — рассказал Андрей Баннов.
