Как отделать металлопрофилем трубу. Где следует расположить трубу на крыше

По мнению профессионалов, место, в котором труба выходит на крышу, должно располагаться как можно выше. Идеальным решением является конек, поскольку это наивысшая точка на кровле. Здесь тяга будет максимальной, а монтаж гидроизоляции проще.

Также важен следующий момент – чем дальше от конька находится дымоход, тем его нужно делать выше. Это обстоятельство не украшает крышу и в тоже время усложняет конструкцию.

Дымоходы могут иметь весьма затейливую форму. Примером служит крыша замка Шамбор, расположенного на Луаре. Она представляет собой настоящий шедевр, поскольку на ней установлено большое количество невероятно красивых дымоходов.

Форма труб влияет на аэродинамические характеристики. Установленные на их оголовок колпаки немного понижают силу тяги. Любые выступы, имеющиеся на обшивке труб, находящиеся в их верхней части, препятствуют созданию нормального уровня вентиляции.

Идеальной формой трубы считается конструкция, сужающаяся кверху, при этом на нее нужно устанавливать не слишком большой и низкий колпак. Для сохранения силы тяги на оголовке труб не должно быть большое расширение.

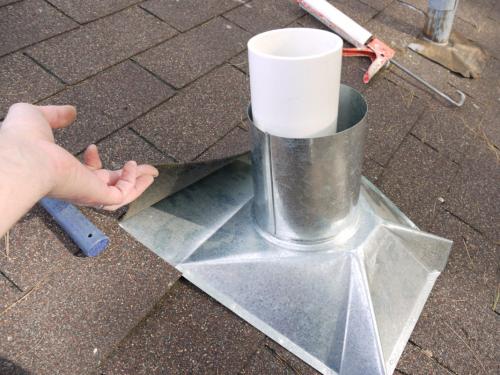

Нередко возникает потребность в выводе над кровлей одиночной вентиляционной трубы. Например, вентиляцию, идущую от канализационного стояка, следует размещать отдельно. Это нужно, чтобы не допустить перехлеста с потоками воздуха от жилых помещений в результате возникновения обратной тяги.

В данном случае лучшим решением будет использование вместо кирпичной кладки вентиляционных пластиковых либо металлических выходов, которыми укомплектовывают многие виды новых кровельных систем.

Эти выходы:

выглядят эстетично;
отличаются герметичностью и надежностью,
регулируются по высоте;
хорошо защищают от осадков.

Как изолировать кирпичную трубу на крыше. Основные задачи гидроизоляции

Гидроизоляция трубы дымохода на крыше выполняет две важные функции — защита от протекания кровли и предотвращение возгорания прилегающих деревянных конструкций. Влагозашита мест присоединения дымоотвода с кровлей значительно повышает срок службы дымоходов и качество работы системы отопления в целом. Без изоляции влага, образовавшаяся в процессе теплопередачи, в виде кислотного конденсата опускается по стенам, разрушая материал конструкции – кирпич или металл.

Во время работы отопительного агрегата, от горячих дымовых газов конденсат нагревается, превращаясь в пар, тем самым создает дополнительный объем газов в дымоходе, что препятствует нормальному выходу дыма из дымоотвода из-за падения разряжения и отсутствия тяги. Вещества, находящиеся в уходящих газах после сгорания топлива, образуют с конденсатом кислоту, которые разъедают стены дымоотводящей системы.

Поэтому гидроизоляция дымохода на крыше выполняет следующие задачи:

Обеспечивает безопасность работы котельного отопительного оборудования. Система дымоудаления работает в высокотемпературной зоне, место выхода дымоотвода на кровле обязано быть надежно заизолировано от легковозгораемыхдеревянных кровельных конструкций.
Повышение энергоэффективности системы отопления.
Изолированные швы снижают теплопотери дома, через кровлю, что обеспечивает экономию топлива, и, как следствие, снижение затрат на отопление.
Защита от образования воды в процессе своей конденсации.
Защита от попадания атмосферной воды через неплотности и трещины в системе дымоудаления.
Повышает отделочные качества, завершая отделку дизайна кровли.

Фартук на кирпичную трубу. Защита дымоходной трубы у основания крыши

Начнем с того, что ещё в момент установки дымоходной трубы ее хорошо защищают в месте стыка с крышей. При укладке кровельного покрытия также необходимо хорошо герметизировать все щели в районе примыкания к дымоходу. Хотя визуально они незначительны, но сквозь них легко проникают влага и грязь. Со временем она накапливается и это существенно влияет на срок службы крыши. Поэтому для оформления данного узла существует много доборных элементов: фартуки, воротники, уплотнители из различных материалов.

При их выборе важно учесть ряд моментов. Следует обратить внимание на диаметр и форму трубы, а также на ширину зазора. Если параметры дымохода стандартны, можно подобрать готовый уплотнитель в виде специального воротника или фартука. Зазор менее 5 мм закрывают просто кровельным герметиком на основе силикона или другого вещества, которое не боится ни морозов, ни осадков. А далее все зависит от формы трубы:

Если печной дымоход квадратной формы — отделку стыка кровли и трубы выполняют стальными уголками.
Если дымоход овальный или круглый — можно использовать резиновый уплотнитель на клейкой основе.

Что касается кровельного материала, для шифера или черепицы отлично подойдет влагостойкий цемент в качестве замазки и декоративный воротник. Этот вариант доступен по цене и достаточно прост. Необходимы только материалы для цементного раствора, уголки из стали, воротник и саморезы.

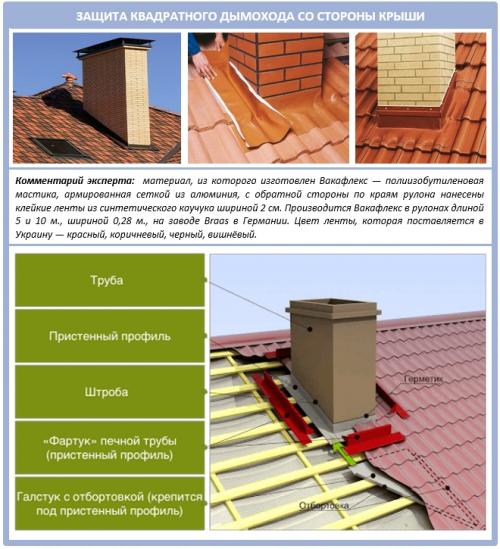

Для кровли из металлочерепицы и профнастила подойдут специальные защитные фартуки. Такой фартук можно подобрать точно под цвет крыши, так как изготовлен он из оцинкованной стали и окрашивается в заводских условиях по каталогу RAL. Такая защита не только эффективна, но и эстетична:

Пошагово этот процесс выглядит так:

Шаг 1. Прежде чем крепить защитный элемент, рекомендуем уложить слой гидроизоляции шириной 30 см. Края гидроизоляционной полоски заворачивают вверх и фиксируют герметиком.
Шаг 2. Щель закрывают при помощи металлических профилей. Нижнюю планку заводят под кровлю и фиксируют на тот же герметик, а верхнюю крепят к трубе.
Шаг 3. Устанавливают сам фартук. Фартук делают из доборных элементов кровли, соединяя их внахлест. Для крепежа используют саморезы, крепить их нужно и к кровле, и к трубе.

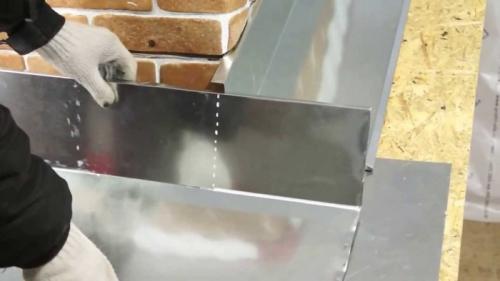

Более дешевый вариант готового фартука – самодельный из листовой стали. Он не хуже в эксплуатации, но не так эстетичен внешне. В установке единственное отличие – использование саморезов с резиновой прокладкой.

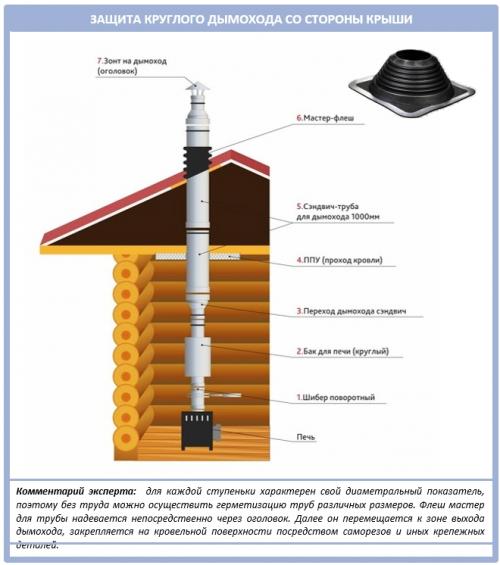

А вот для круглых и овальных труб применяются резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс.

Мастер Флэш – эластичная проходка в виде ступенчатой воронки на основе каучуковой резины и с алюминиевой сеткой внутри. Этот элемент подойдет для любого материала и уклона кровли, его легко подогнать под размер трубы, а эластичность материала гарантирует хорошую фиксацию. Крепят этот фартук к трубе стальным хомутом, а к скату саморезами.

Каучуковая лента Вакафлекс больше подходит для мягкой кровли. Она может принимать любую форму, усилена алюминиевой сеткой и незаметна на кровельном покрытии, если подобрана в цвет. Использовать ее следует вместе с фартуками или воротниками.

Герметичность и водонепроницаемость – основа долговечной крыши, но одной только защиты дымохода у основания крыши недостаточно. Важно не позволить дождю и снегу попадать прямо в трубу. И это уже вопрос монтажа «шапки» на дымоход.

Источник: https://otoplen-dom.ru/stati/kak-obshit-kirpichnuyu-trubu-proflistom-otdelochnye-raboty

Гидроизоляция кирпичной трубы. Требования к гидроизоляции

Некоторое время назад мастера для изоляции узла вывода печной трубы использовали подручные средства, оставшиеся от кровельных работ. В настоящее время строительные магазины располагают огромным ассортиментом материалов, устройство и приспособлений, с помощью которых гидроизоляция печной трубы легко производится своими руками. К ним предъявляются следующие требования:

Устойчивость к воздействию влаги. Так как дымоход находится на крыше, на него постоянно воздействует атмосферная влага. Чтобы она не вывела из стоя изоляцию, материал, из которого она изготавливается, должен обладать высокими влагостойкими и антикоррозионными качествами.
Устойчивость к перепадам температуры. Дымоход печи может нагреваться до температуры 500-600 градусов, поэтому гидроизоляционные материалы должны обладать низкой теплопроводностью и толерантностью к ультрафиолету.
Износостойкость. Так как основная масса кровельных материалов обладает сроком службы, составляющим 15-20 лет, то материалы и доборные элементы также должны служить долго, чтобы не производить замену каждые 2-3 года.
Совместимость с кровельным материалом. Для заделки стыков между дымоходом на крыше из металлочерепицы, профнастила и фальцевой кровли используют оцинкованные доборные элементы, для керамической черепицы – керамические, для мягкой черепицы – гибкие, битумные.

Важно! Гидроизоляция трубы дымохода никогда не выполняется с помощью бытового герметика на силиконовой основе, нефтяного битума или цемента. Все материалы подбирают с учетом температуры внешних стенок трубы на выходе и разновидности кровельного материалы.

Металлический каркас для дымохода. Материалы для декорирования трубы в доме

Дымоход незаменим для таких сооружений, как печь или камин, которые часто располагаются в жилой комнате. Встречаются системы дымоотвода, проходящие через весь дом, поэтому он становится неотъемлемой частью интерьера. Чтобы он смог стать гармоничной деталью дизайна помещения, специалисты придерживаются следующего алгоритма:

Создается каркас из металлического профиля, который впоследствии покрывается огнестойкими листами гипсокартона (он маркируется аббревиатурой ГКЛО).
Теплоизоляция достигается за счет стекловолокна или минеральной ваты. Это позволяет отделать дымоход внутри дома любым материалом.
В конце отделки лучше всего использовать гипсовую лепнину или керамическую плитку.

Керамическая плитка в отделке дымохода Источник bestor.ee

Как и снаружи, для отделки внутри самым лучшим вариантом с точки зрения долговечности и прочности является клинкерный кирпич. Материал хорошо впишется в стилистику минимализма без необходимости дополнительного декорирования. Если же теплоизоляция сделана правильно, то хозяин дома сможет выбрать совершенно любой материал для отделки трубы внутри здания.

Герметизация

Отделка дымоотвода обязательно начинается с обустройства точки, где труба выступает на кровлю. Для этого используется защитный фартук, укладываемый в два слоя: поверх покрытия и под кровлю. Обязательным условием является герметизация мест примыкания.

Дополнительная отделка трубы дымохода на крыше является необходимостью только если:

материалы, из которых состоит дымоход, не имеет синергии с дизайном дома;
необходимо декорирование дымохода;
облицовка — кирпич, который не по душе владельцу дома с эстетической точки зрения;
тяги в системе дымоотвода недостаточно для выполнения прямого предназначения системы.

Герметизация трубы Источник www.baywa-baumarkt.de

Герметизация становится только первым этапом для отделки трубы. До недавнего времени в нормах СНиП имелось правило, в соответствии с которым место выхода трубы должно было иметь широкую кладку из кирпича. Это было необходимо для качественной герметизации. Но современные материалы позволяют избавиться от этой необходимости.

Теперь получить высококачественную герметизацию можно без настраивания громоздких дополнений к трубе. Теперь любой кровельный материал может быть завернут на кладку трубы, что позволяет сделать фартук из оцинкованного металла с полимерным покрытием толщиной от 2 до 4 миллиметров герметичным.

Но лучше всего создавать фартук из комбинации металлического фартука и гибкой герметизирующей ленты. Для ее наклеивания потребуется добавка из полимерного или битумного материала. Прокладка этого клеящего слоя проходит под фартуком. Чтобы швы также были герметичными, на них наносится силиконовый герметик.

Зашивка

Дополнительная зашивка нужна далеко не в каждом случае, является необходимостью, если:

при кладке использовался стандартный кирпич;
труба возвышается над крышей больше чем на два метра (такая высота негативно влияет на тягу, а зашивка позволит восстановить ее силу).

Зашивка трубы Источник amazonaws.com

Из-за наличия современных смесей, позволяющих придать материалу повышенную стойкость к высоким температурам, огню и паразитам, в обустройстве дымохода в качестве каркаса стали использовать древесину. Но не все эксперты согласны с таким решением, так как экстремальные перепады температуры все равно могут навредить дереву из-за образования конденсата, впитываемого материалом.

Идеально при отделке печной трубы на крыше использовать металл. Он прост в монтаже, имеет низкую цену и легок. Только следует внимательно отнестись к процессу теплоизоляции. Тогда нагрев обшивки будет исключен. Это добавляет эстетичность и возможность использования любого материала для декорирования. Также хорошим вариантом является декоративный камень, подойдет как натуральный, так и искусственный.

Источник: https://otoplen-dom.ru/stati/otdelka-truby-na-kryshe-zadelka-kvadratnoy-truby-na-shifernoy-kryshe

Примыкание кровли из профнастила к трубе. Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию. Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка , и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе.

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

Сначала она наносится на нижний край дымохода.
Затем заделываются стыки примыкания по бокам трубной конструкции.
И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Добавим, что сложность сооружения гидроизоляционного барьера зависит в основном от того, в каком месте устанавливается труба.

Отделка трубы дымохода внутри дома. Облицовка дымохода внутри дома

Выбор материала облицовки дымохода внутри дома во многом зависит от стилистики помещения. Можно выложить его из клинкерного кирпича, вписать в брутальный интерьер без дополнительной отделки.Самый древний способ отделки – оштукатуривание. Подойдет для интерьера в стиле «деревенская изба». Дымоход можно побелить или окрасить устойчивой к высокой температуре акриловой краской.

Облицовка камина и дымохода огнеупорным кафелем, изразцами, плиткой-майоликой, клинкерной плиткой или натуральным камнем поможет украсить любой интерьер, благо современный рынок богат разнообразными материалами. Выбор зависит от стиля, финансовых возможностей и вкусовых предпочтений.

Главное помнить – отделка должна быть безопасной для жизни и здоровья проживающих в доме людей.

Как уже выше писалось, ориентируйтесь не только на собственные дизайнерские разработки и «веяния», но и на правильность укладки того либо иного материала, в зависимости от типа канала. Ведь не для каждого дымохода подойдет красивый и увесистый камень либо плитка. Рассчитывайте вес и в целом несущие способности конструкции.

Облицовка дымохода внутри помещения должна быть красивой и вписываться в дизайн дома. Необходимо добавить существование нескольких способов прохода дымохода внутри дома, а именно:

в стене дома, когда камин или печь расположены вдоль одной из них;
в центре комнаты — отопительное оборудование, имеющее островной тип установки.

Проведение работ по монтажу дымохода внутри стены возможно только в том случае, когда она выполнена из стеновых блоков или кирпича. В такой ситуации понадобится только декорирование стены, в которой он находится, исключительно негорючими материалами. Что могут предложить современные строительные магазины? Это специальная штукатурка, огромный выбор огнеупорной плитки — клинкер, природный камень, терракота, кафель и изразцы.

Штукатурку, по праву, можно назвать старым проверенным вариантом отделки и к тому же самым бюджетным. Недостаток один — срок службы небольшой, так как постоянный нагрев и остывание оштукатуренной поверхности со временем приводит к появлению сетки трещин. Чтобы укрепилась штукатурка понадобится металлическая сетка, которая закрепляется на поверхность стены перед штукатуркой.

Их конструкция предполагает наличие специальных гильз — одностенная полимерная труба, изготовленная из нержавейки или же полимерный вкладыш, который наполняют горячим воздухом в процессе установки, а после остывания происходит затвердевание полимерного мешка, и он принимает форму обычной трубы.

Если присутствуют искривления или неправильные формы, то оптимальный выбор будет вкладыш – трубы слишком энергоемко. Стоит учитывать, что внутренняя поверхность дымохода не должна иметь острых выступов, а температура горения на выходе из трубы не может превышать отметку в 180 С.

Фартук для дымохода своими руками. Особенности обустройства прохода дымохода через кровлю

Качественное примыкание кровельного материала к трубе может быть сделано только в том случае, если крыша имеет надежную жесткую обрешетку , соответствующую типу кровли и крутизне скатов, на которой будет равномерно распределена нагрузка как от массы самой системы крыши, так и от внешних воздействий.

Оптимальным вариантом является тот, когда дымоходная труба устанавливается еще до обустройства обрешетки . То есть в самой конструкции стропильной системы предусмотрен для нее проход, укрепленный дополнительными деталями. В таких случаях примыкание к трубе листового или штучного кровельного материала будет выполнить гораздо проще, чем в тех, когда в готовой обрешетке приходиться организовывать проход для вновь возводимой трубы.
Если труба устанавливается позднее, то чтобы освободить место для прохождения дымохода, необходимо будет демонтировать некоторые элементы обрешетки , что вполне может ослабить общую конструкцию.
Заранее необходимо предусмотреть и то, чтобы труба не приходилась на стропильную ногу, так как ее частичный или полный демонтаж – крайне нежелательная операция. Если же труба все-таки пришлась на одно из стропил, и часть его приходится удалять, то перед проведением этого процесса необходимо сразу же установить под остающиеся части подпорные стойки, которые закрепляются на балки перекрытия. Кроме этого, чаще всего приходится еще и связывать части этой ноги с целыми стропилами, горизонтальными перемычками.
Какой бы вариант ни рассматривался , вокруг дымоходной трубы необходимо обязательно обустроить дополнительный надежный каркас, который должен быть прочно соединен с другими элементами стропильной системы и кровельной обрешётки.
