Шиферная крыша вносит свои нюансы при необходимости создания герметичной трубы. Из-за шифера нельзя применять какие-либо иные детали для изоляции, поэтому эффекта защиты добивались за счет цементно-песчаного фартука, который создавался следующим образом:

1. Все щели должны быть перекрыты подворотничками из оцинкованной стали. Такой материал не подвергается коррозии и может прослужить долгий срок.
2. Заливается цементно-песчаный раствор так, чтобы он был выше уровня крыши. Если же в процессе был использован картонный цилиндр, то процедура протечет легче и проще.
3. Отвод воды должен быть осуществлен при помощи наклонного выступа, который нужно расположить со стороны конька.

Проводя герметизацию дымохода, не стоит забывать об отводах для воды Источник dom.dacha-dom.ru

Если же при заливке для удобства был использован картонный цилиндр с полиэтиленовой пленкой или бортик из пластика, то эти части должны быть удалены после затвердевания массы. Несмотря на свой внешний вид, такой способ герметизации ничем не уступает альтернативным, которые невозможно использовать на крыше с шифером.

Заделка многослойных дымоходов круглой формы

Намного легче обустраивать герметизацию на современных дымоотводах круглой формы. Простота процесса обуславливается тем, что не требуются дополнительные приспособления, так как труба уже укомплектована всем необходимым. Установка происходит в три этапа:

1. Прогрунтовать край трубы, куда будет крепиться гидроизоляция.
2. Сделать отверстие в гидроизоляции, после чего приклеить ее при помощи мастики к трубе.
3. Лист должен быть прикреплен к обрешетке. Труба пропускается через колпак, между которым должен быть расположен хомут с термостойкой прокладкой.

Круглые дымоходы из металла Источник pinterest.com

Если же колпаков нет, то взамен используются гибкие эластичные заделки для труб. Герметик также может быть использован в любом другом месте, где требуется улучшить изоляцию крыши.

Гидроизоляция плоской кровли: требования, используемые материалы, этапы монтажа

Заделка трубы на битумной крыше

В таком случае дымовая труба должна быть заделана при помощи ленты Вакафлекс. При этом соблюдается следующий порядок действий:

1. Создание разделки из ленты.
2. Разделка прижимается при помощи футляра.

Герметизация выхода трубы на крыше. Раствор из цемента с асбестом

Герметизация трубы на крыше из шифера смесью из цемента с асбестом — кустарный, но от этого не менее эффективный метод. В конце концов, не зря асбест продолжает использоваться для создания огнестойких покрытий и материалов, несмотря на подмоченную репутацию.

Сам метод прост: размоченный в воде асбест смешивают с цементом и полученным раствором замазывают стыки между печной трубой и шифером. Главное, не забыть о латексных перчатках и респираторе. Все-таки, репутация у этого материала испорчена не просто так — он относится к канцерогенам первой степени, то есть достоверно вызывает рак. И особенно опасен асбест при попадании в легкие. Впрочем, если соблюдать несложные меры безопасности, риск практически нулевой.

А теперь пошагово расскажем, как заделать щель между трубой и крышей асбестовым раствором:

1. Асбест замачивают в воде в соотношении 1 к 1. Лучше, если асбест в виде волокон или порошка, но можно использовать и измельченные асбестовые листы.
2. Размоченный асбест в соотношении 1 к 1 смешивают с цементом марки М400.
3. Прежде чем замазать трубу на крыше, шифер вокруг нее и 100-150 мм дымохода тщательно очищают от загрязнений и обезжиривают.
4. Полученным раствором замазывают щель между трубой и шифером. Снизу и по бокам все стандартно: раствор должен немного заходить на трубу, чтобы лучше на ней закрепиться. А вот сзади нужно вылепить из смеси небольшой горбик с острым «хребтом» по центру и плавными спусками. Это нужно, чтобы снег не скапливался сзади трубы, а как бы разрезался и сползал по бокам.
5. Смоченными в воде руками разглаживают раствор, чтобы не было уступов и шероховатостей, которые могут помешать отводу воды или сходу снега.

Асбестовый раствор очень дешев и без проблем выдерживает температуру больше 1000 °C, поэтому им можно замазать щель между трубой и крышей бани без опасений, что смесь растрескается из-за нагрева. Кроме того, у раствора из асбеста отличная адгезия к шиферу, он устойчив к воздействию едких веществ и перепадам температур. Но у него есть три основных минуса.

Во-первых, стык между трубой и крышей должен быть не очень широким. Иначе смесь при замазке будет просто проваливаться сквозь щель. Даже если удастся забить широкую щель, раствор со временем начнет крошиться, что приведет к протечке.

Во-вторых, налепленный на трубу раствор смотрится некрасиво. Если речь идет о бане или хозяйственной постройке, то это может не иметь значения, но герметизация дымовой трубы на крыше дома — совсем другое дело.

В-третьих, узел получается не очень надежным. Достаточно небольшой ошибки в замешивании раствора или его нанесении, чтобы крыша потекла при первом же дожде. Но даже при соблюдении технологии срок службы соединения вряд ли превысит 15 лет. Опять-таки это допустимо для бани, но не для крыши основного дома.

Изоляция крыши вокруг трубы. Проектирование и закрепление дымохода

Обычный кирпичный дымоход имеет правильное прямоугольное сечение, что не всегда хорошо для внутренней аэродинамики. При этом более современные металлические и керамические дымоходы куда более просты и в обслуживании, и в установке.

В любом случае располагают дымоход как можно ближе к коньку, благодаря чему снижается снеговая нагрузка на саму трубу и уменьшается объем воды, которая будет стекать потоком вокруг нее. А, значит, значительно меньше будет риск протечек.

Обычно трубу прямоугольной формы располагают вдоль направления ската:

В общей сложности со стропилами в таком месте поступать нужно следующим образом. Вот как устанавливают фартук:

• Шаг 1. В первую очередь используют нижние планки примыкания, которые прикладывают к стене дымохода и отмечают линию в верхней части.
• Шаг 2. По этой линии болгаркой проделывают штробу.
• Шаг 3. Далее убирают пыль так, чтобы мелкие частички цемента и песка не попали на поверхность гидроизоляции кровли. Просто со временем они превратятся в абразив, который сможет повредить материал кровли.
• Шаг 4. Если дымоход не помещается в отверстие между стропилами, и приходится резать больше одной стропилины, тогда крайние стропила необходимо усилить. Для этого их делают спаренными.
• Шаг 5. Если труба проходит прямо через конек, тогда коньковый прогон устанавливают с двух сторон трубы, а стропила верхней части опирают уже на поперечины.
• Шаг 6. Если дымохода удален от конька, тогда заведите один край фартука на дымоход, а второй конец спрячьте под кровельный материал. Если же труба расположена близко, тогда заведите защитный фартук прямо под коньковую балку и закрепите ее специальными элементами, а затем обработайте влагостойким герметиком.

Отделка печной трубы. Самостоятельная отделка дымохода на крыше в 3 вариантах

Многие считают, что отделка дымохода на крыше нужна только для красоты, отчасти это верно, но эстетическая составляющая стоит здесь далеко не на первом месте. Облицовка нужна, прежде всего, для защиты печной трубы, причем как изнутри, так и снаружи. Далее мы разберем 3 наиболее популярные способа обустройства дымохода, плюс вы узнаете, зачем это нужно и как обшить трубу своими руками.

Зачем отделывать трубу

Причин, по которым необходимо отделывать печные трубы на крыше, как минимум 3:

1. Высокие температуры, с одной стороны, и холодный воздух с другой — приводят к тому, что на внутренней поверхности трубы оседает конденсат. Но это не простая вода, конденсат представляет собой агрессивный кислотный коктейль, который постепенно разъедает трубу. Наружное утепление смещает точку росы внутрь утеплителя и исключает появление конденсата;

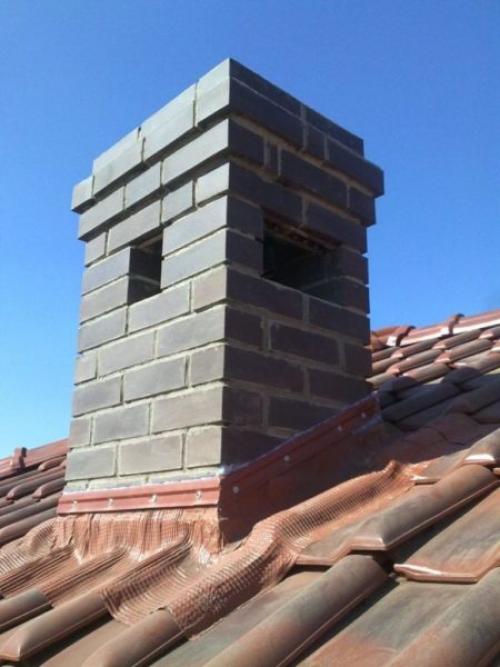

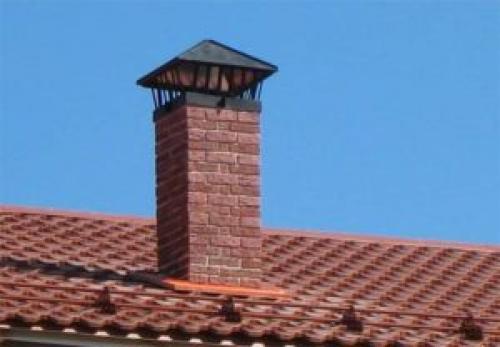

Клинкерный кирпич не требует дополнительной отделки.

1. 222222Если для сооружения дымохода был использован полнотелый клинкерный кирпич или труба из нержавеющей стали, то этим материалам погодные неприятности не страшны. В то время как обычный кирпич без наружной защиты через пару лет начнет сыпаться, сталь будет ржаветь, а бетон трескаться;
2. Кроме прочности дымохода существует еще такой важный момент, как защита от дождя самой крыши. Если герметизация сектора соединения трубы с кровлей была выполнена плохо, то уже через год утеплитель придет в негодность, а деревянная стропильная система начнет портиться.

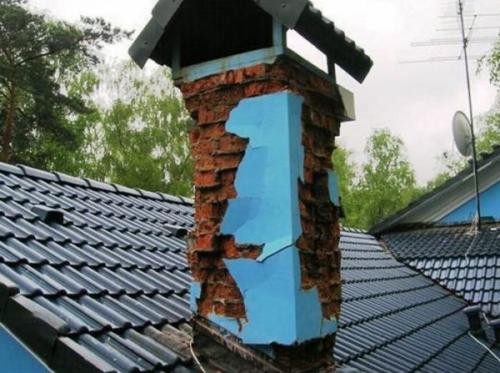

Не стоит дожидаться момента, когда наступит полное разрушение дымохода.

Нормативы и возможные варианты отделки

Дымоходная система, как, впрочем, и все печное хозяйство относятся к важным пожароопасным объектам, соответственно все моменты обустройства строго регламентируются.

Нормы и правила

Все важные моменты, касающиеся обустройства отопления, вентиляции и системы кондиционирования подробно расписаны в СНиП 41-01-2003. Труд довольно объемный, поэтому я перескажу только те нормы, которые относятся к печным трубам:

• Температура воспламенения теплоизоляции и отделочных материалов трубы должна быть на 20 ºС выше, чем максимальная температура дымохода снаружи, но в идеале дымоход желательно облицовывать негорючими материалами;
• Обшивка трубы металлом допускается, но металл должен иметь антикоррозийное покрытие;
• Кирпичная труба должна иметь стены толщиной от 120 мм;
• Бетонные дымоходы в частных домах монтируются редко, но если вы решите ставить такую трубу, то бетон должен быть армированным, жаропрочным и иметь толщину стенок от 60 мм;
• Минимальный зазор между дымоходом и деревянной кровельной обрешеткой составляет от 130 мм;
• Для керамических дымоходов, не защищенных теплоизоляцией, зазор между трубой и деревянными конструкциями кровли составляет от 250 мм;

Чем можно отделать дымоходную трубу

Иллюстрации	Рекомендации

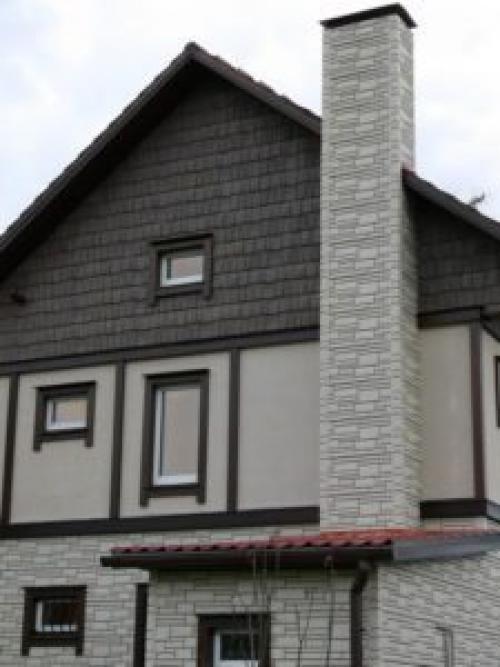

	Клинкерная плитка . Выше упомянутый клинкерный кирпич штука хорошая, но дорогая. Поэтому многие выкладывают трубу из обычного кирпича, а сверху облицовывают ее клинкерной плиткой. Материал способен выдержать любые капризы погоды, плюс такой плиткой можно облицовывать не только дымоходы, но и сами печи внутри дома.

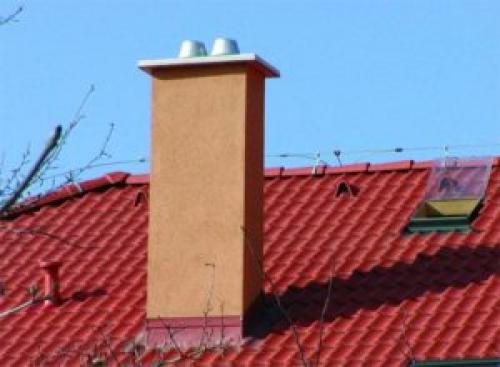

	Штукатурка . Вариант не такой прочный, как клинкерная плитка, но если на поверхности трубы закрепить армирующую сетку из стеклопластика или оцинкованного металла, то держаться штукатурка будет хорошо. Но имейте в виду, своими руками качественно оштукатурить поверхность, стоя на склоне крыши способен далеко не каждый.
	Сайдинг . Для облицовки дымохода можно использовать любой вид сайдинга, кроме пластикового. Как металлический, так и цементный сайдинг одинаково хорошо подходят для облицовки дымоходов. Более того, данный материал монтируется на обрешетку, а значит, есть возможность заложить под него утеплитель.

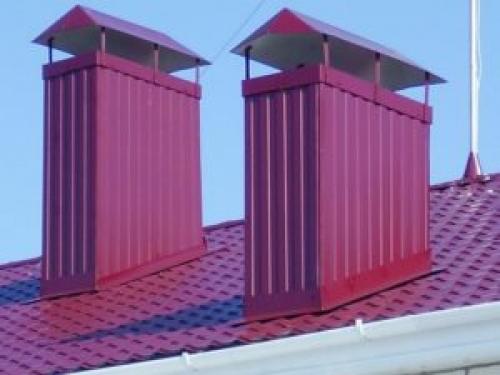

	Профнастил . Отделка дымоходов профнастилом сейчас одна из самых распространенных. Особенно хорошо этот вариант гармонирует с металлочерепицей. Но если подобрать цвет, то стальные дымоходы на кровлях из шифера, ондулина или керамической черепицы также впишутся в общий дизайн.

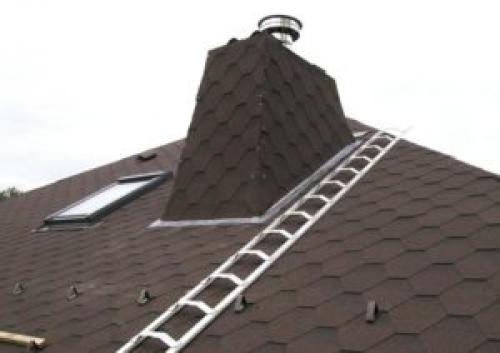

	Битумная черепица . Так как материал производится с добавлением битума, отделывать им настоящую печную трубу категорически запрещено. В данном случае речь может идти только о монтаже вокруг трубы декоративного кокона из огнестойкой фанеры, на который и набивается битумная черепица. Но этот вариант подходит только для сэндвич-труб оборудованных оголовком с искрогасителем.

Герметизация трубы на крыше. Особенности обустройства прохода дымохода через кровлю

Качественное примыкание кровельного материала к трубе может быть сделано только в том случае, если крыша имеет надежную жесткую обрешетку , соответствующую типу кровли и крутизне скатов, на которой будет равномерно распределена нагрузка как от массы самой системы крыши, так и от внешних воздействий.

• Оптимальным вариантом является тот, когда дымоходная труба устанавливается еще до обустройства обрешетки . То есть в самой конструкции стропильной системы предусмотрен для нее проход, укрепленный дополнительными деталями. В таких случаях примыкание к трубе листового или штучного кровельного материала будет выполнить гораздо проще, чем в тех, когда в готовой обрешетке приходиться организовывать проход для вновь возводимой трубы.
• Если труба устанавливается позднее, то чтобы освободить место для прохождения дымохода, необходимо будет демонтировать некоторые элементы обрешетки , что вполне может ослабить общую конструкцию.
• Заранее необходимо предусмотреть и то, чтобы труба не приходилась на стропильную ногу, так как ее частичный или полный демонтаж – крайне нежелательная операция. Если же труба все-таки пришлась на одно из стропил, и часть его приходится удалять, то перед проведением этого процесса необходимо сразу же установить под остающиеся части подпорные стойки, которые закрепляются на балки перекрытия. Кроме этого, чаще всего приходится еще и связывать части этой ноги с целыми стропилами, горизонтальными перемычками.
• Какой бы вариант ни рассматривался , вокруг дымоходной трубы необходимо обязательно обустроить дополнительный надежный каркас, который должен быть прочно соединен с другими элементами стропильной системы и кровельной обрешётки.

Обшивка дымохода. Выбор материалов для отделки

Изначально при выборе материала для отделки дымохода нужно учитывать его защитные возможности. Из негативных факторов, снижающих срок службы дымохода - выделяют следующие:

• влияние погоды,
• перепад температур во время года,
• высокая рабочая температура,
• ультрафиолетовое излучение.

Главной проблемой остается разница между высокой рабочей и наружной атмосферной температурой. Из-за этого в дымоходе образуется конденсат, который попадает в структуру и постепенно разрушает его. Хорошее утепление дымохода с помощью облицовочных материалов способно значительно снизить образование конденсата. Кроме этого, важно обеспечить и соответствие облицовочных материалов по отношению к кровле крыши. Используемый материал должен отличаться высокой степенью устойчивости к атмосферным явлениям и износостойкостью.

Отделку дымохода выполняют с помощью таких материалов:

• декоративный кирпич,
• плитка,
• цементные плиты,
• кровельный материал,
• готовые решения.

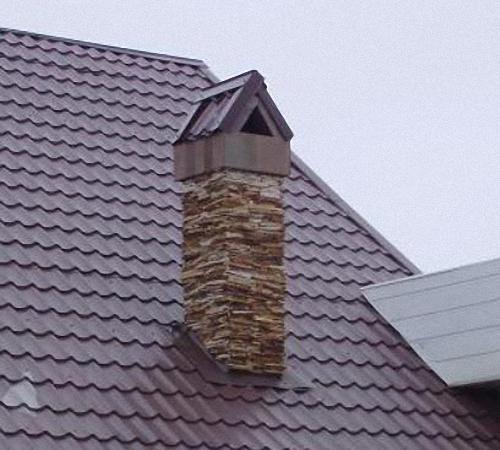

Отделка трубы дымохода декоративным кирпичом представляет собой наиболее практичный вариант. Особенно хорош в этом плане клинкерный кирпич. На нем не заметно загрязнение в ходе эксплуатации и он хорошо сочетается с любым видом кровли. Клинкерная плитка отличается высокой механической прочностью и стойкостью к атмосферным воздействиям и чаще ее используют для облицовки высоких тонких труб. Для мощной дымоходной конструкции применяют полнотелый кирпич, укладываемые в шахматном порядке на особый клеящий состав.

Штукатурка чаще применяется для декоративной отделки. Благодаря ее универсальности и доступной стоимости такой способ отделки довольно часто используется. Сам процесс нанесения материала аналогичен отделке фасадных стен, при этом выбор в сторону минеральной или акриловой разновидностей значительно увеличит срок службы.

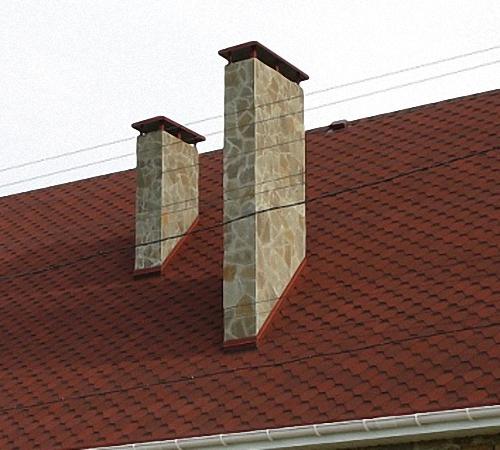

Цементные плиты хороши тем, что имеют небольшой вес и различные вариации фактуры, благодаря чему с их помощью вполне по силам воссоздать любую поверхность. При этом материал экологичен и негорюч.

Под кровельным материалом чаще используют профнастил. Он представляет собой профилированный металлический лист, изготавливаемый ил стали методом холодного проката. Профнастил интересен тем, что к дополнении к высоким защитным свойствам и своей долговечности, он обладает так же невысокой ценой и при этом достаточно декоративен. Конструкции из металла не обладают большим весом и легко монтируются, при этом обеспечивая привлекательный эстетический вид.

Оригинальным решением является применение готовых конструкций. Чаще это изделия из резины, которые обеспечивают тепло- и гидроизоляцию. Широкий защитный фартук предохранит дымоход от попадания влаги и грязи в кровельный пирог, но при этом не представляет собой хороший элемент дизайна. Больше он подходит для наружных труб дымохода, выполненных из нержавеющей стали.

Металлический каркас для дымохода. Как должен быть установлен дымоход

Дымоход — это неотъемлемая часть отопительной системы и его размещение напрямую зависит от расположения отопительного прибора. Наилучшее расположение дымоходной системы — внутри здания. В таких условиях дымоход защищён от холодного воздуха, а на тягу не влияют ветровые подпоры, что делает её стабильной и оптимальной. Выводить трубу наружу лучше всего под самым коньком кровли, чтобы минимизировать атмосферные воздействия на ДС.

В случае когда отопление функционирует постоянно, например, газовый котёл, то нет большой разницы, где будет размещён дымоход — в помещении или на фасаде. А если отопление непостоянное, например, печь или камин, то с их эксплуатацией могут возникнуть проблемы. Дело в том, что дымоход не генерирует тепло и не может обогреть сам себя. Эта функция возложена на отопительный прибор. Дымоходу необходимо лишь надёжно и безопасно отвести наружу дымовые газы, которые образуются вследствие сжигания топлива.

Представим ситуацию: отопительный прибор не функционирует, а дымоход проходит по фасаду здания. В дымовой канал в этом случае перестают поступать разогретые дымовые газы, они охлаждаются и промерзают. И какие бы меры по утеплению дымохода ни были приняты (оборудование шахты, увеличение теплоизоляционного слоя) температурный показатель внутри трубы будет практически идентичный уличному.

Рассмотрим на простом примере. Представьте строящийся дом, в котором уже есть стены и крыша, вставлены окна и двери, но нет отопления. Так вот какими бы ни были толстыми и утеплёнными стены здания, температура в помещении будет такая же, как и на улице.

Кирпичная труба на крыше. Как устроен дымоход из кирпича

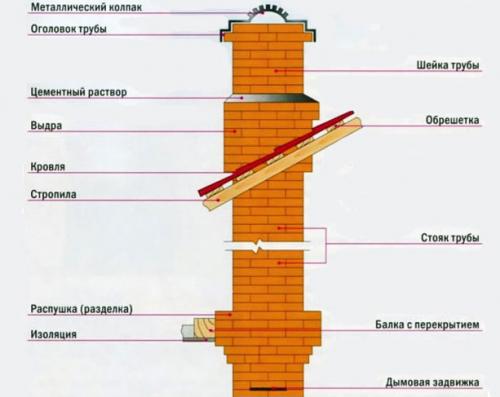

Кирпичный дымоход состоит из нескольких отделов, часть которых находится внутри помещения, а часть — под открытым небом.

Особенности конструкции таковы, что проходя сквозь чердачное перекрытие стенки трубы должны быть максимально утолщены, чтобы снизить риск возгорания стропильной системы. В то же время, выходя за пределы кровли, сама конструкция дымохода должна перекрывать собой отверстие в крыше, чтобы в нее не проникали атмосферные осадки.

1. В большинстве случаев труба дымохода является продолжением печи, т.е. поверх нее достраивается необходимое количество рядов кирпича до чердачного перекрытия.
2. Следующий элемент — распушка. В распушке ширина трубы в 2-3 раза превышает ее обычный размер при сохранении постоянного внутреннего сечения. Толстые стенки трубы являются своеобразным буфером, который защищает легковозгораемые элементы чердачной системы от контакта с жаром, проходящим сквозь трубу. На этом уровне воздух еще слишком горяч из-за непосредственной близости печи.
3. Далее идет стояк — отрезок трубы от чердачного перекрытия до верхушки кровли. Представляет собой кирпичную трубу в ее обычном сечении.
4. На месте выхода трубы из кровли по технологии должна находиться «выдра», но ею часто пренебрегают. Элемент похож на распушку, но устанавливается таким образом, что над крышей образуется кирпичный козырек, повторяющий угол наклона кровли. Выдра нужна для того, чтобы закрыть отверстие, сквозь которое выходит труба, от попадания осадков. Обычно вокруг выдры устанавливают специальный фартук (металлический или из другого материала), чтобы обеспечить лучшую защиту.
5. Далее над крышей возвышается шейка трубы — наружный аналог стояка.
6. Завершается вся конструкция оголовком, который представляет собой небольшой козырек. Это скорее декоративный традиционный элемент трубы, так как его защитные функции минимальны. По этой причине оголовком также часто пренебрегают.
7. Сверху на оголовок устанавливают металлический колпак, который защищает дымоход от попадания внутрь осадков и мусора.
