Инструмент:

Перфоратор, шуруповерт, молоток, отвертки, нож строительный, пистолет для укладки монтажной пены.

Материалы:

Сэндвич-панель для откосов, подоконник и заглушки к нему, отлив оконный, пена монтажная, герметик, Лента пароизоляционная, лента паропроницаемая, ПСУЛ, анкер рамный, саморез по металлу оцинкованный.

Как правильно замерить окно?

Для того, чтобы заказать оконный блок, надо правильно замерить оконный проем.

Рассмотрим замер проёма с четвертью (это такой выступ, встречается в панельных и блочных домах).

Для начала промерим ширину проема (размер А) со стороны улицы. При помощи щупа произвести несколько контрольных замеров четверти (размеры В1 и В2) ( рис. 1 )

Определяем внутреннюю ширину оконного проёма: С = В1 + А + В2

Промерить размер Н от отлива в месте соприкосновения с рамой (точка М) до верхней четверти. При помощи щупа произвести несколько контрольных замеров верхней четверти (размер В3) ( рис. 2 ).

Определяем расчетную высоту оконного проёма: У = Н + В3

Определяем ширину оконного блока ( рис. 3 ).
Если размер В С - (2 × 20) мм
Если размер В > 40 мм (рис. 1), то ширина оконного блока = А + (2 × 25) мм , где 24 мм - оптимальная величина заведения рамы за четверть.

Определить высоту оконного блока ( рис. 2 )
Если размер В3 , то высота оконного блока = У - 20 мм , где 20 мм - оптимальный монтажный зазор.
Если размер В3 > 40 мм , то высота оконного блока = Н + 25 мм , где 25 мм - оптимальная величина заведения рамы за четверть.

В оконном блоке нет четверти, как замерить?

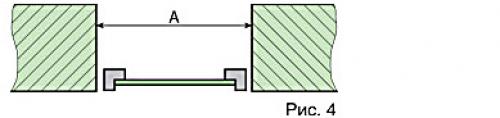

Мерить со стороны улицы. Если есть слой штукатурки, установить толщину слоя при помощи узкой отвертки ( рис. 4, 5 )

Определить габариты оконного блока:

Ширина оконного блока = А – (2 × 20) мм ,
где 20 мм - оптимальный монтажный зазор ( рис. 4 )

Высота оконного блока: = Н – 25 мм ( рис. 5 ).

Замер отлива и подоконника

L внеш. от. - длина внешнего откоса, L отл. - длина отлива

B внеш. от. - глубина внешнего откоса, B отл. - глубина отлива

L внут. от. - длина внутреннего откоса, L под. - длина подоконника

B внут. от. - глубина внутреннего откоса равна ширине подоконника, если он отходит от внутренней грани стены на 50 мм

H отк. - высота внутреннего откоса

L б.п. = H отк. + 50 мм - длина боковой панели (нужно 2 шт.)

L в.п. = L внут. отк. + 100 мм - длина верхней панели (нужна 1 шт.)

L внут. отк. - длина внутреннего откоса

B п. (глубина панели откоса равна) = B внут. отк. (глубине внутреннего откоса)

Подготовка к монтажу

Снимаем створку окна:

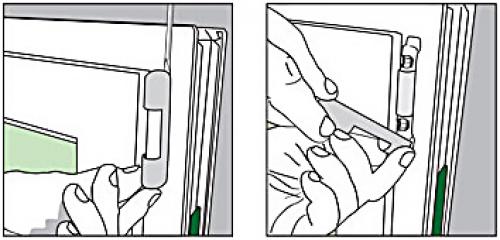

Снять декоративные накладки с петель.

Поставить ручку в положение «поворот» и открыть створку.

Штифт верхней петли потянуть вниз при помощи отвертки, преодолев сопротивление. Придерживая створку от выпадения, наклонить её на себя и, приподняв вверх, снять с нижней петли.

Установку створки на место производить в обратной последовательности. При возвращении штифта в исходное положение необходимо зафиксировать его при помощи отвертки.

Установка монтажных пластин:

Пластину установить параллельно раме и повернуть на 90°, длинным концом внутрь помещения. Закрепить пластину саморезом с буром 4×35 мм.

Профиль соединительный для поликарбоната. Виды профилей

Существуют следующие виды профилей и деталей для крепления поликарбоната:

• планка соединительная;
• профиль торцевой;
• конек;
• соединение угловое;
• лента перфорированная.

Рассмотрим особенности каждого из них.

С помощью соединительных планок листы поликарбоната монтируют между собой. Выделяют три вида соединительных планок:

• профили неразъемные;
• планки разъемные;
• профиль для поликарбоната алюминиевый.

Профиль неразъемный

Соединительный профиль неразъемного типа применяется для соединения листов сотового поликарбоната при возведении небольших строительных объектов. Неразъемный профиль – это планка, длина которой 6 м. С обеих сторон она имеет пазы, в которые и вставляют листы поликарбоната.

При создании прямой конструкции использовать такой профиль не составит труда. Но при изготовлении арочных конструкций и использовании поликарбоната, толщина которого составляет 8 мм и более, придется приложить немалые усилия. В таком случае вставить в соединительный профиль неразъемного типа листы сложно, а саморезы будут располагаться вверху, что не добавляет сооружению привлекательности.

Профиль разъемный

Более удобным в этом отношении является соединительный профиль разъемного типа. Он состоит из базы и крышки, полностью закрывающей соединение. Монтаж разъемного профиля для поликарбоната производят следующим образом: сначала фиксируют базу профиля, затем к ней крепят лист поликарбоната, защелкивают крышку соединительного профиля.

Соединительный профиль для поликарбоната разъемного типа отличается от профиля неразъемного типа стоимостью: первый в два раза дороже второго. Если неразъемный профиль можно легко свернуть в кольцо и доставить в пункт назначения на легковой машине или даже в руках, то разъемный профиль не такой гибкий и требует другого вида транспортировки (небольшой грузовик типа «Газель», помощь не менее двух грузчиков).

Разъемный профиль – универсальный материал. Его применяют с поликарбонатом толщиной 6-8 мм, 16 мм, 25 мм.

Неразъемный профиль подбирается для определенной толщины поликарбоната.

Для поликарбоната толщиной 16 мм специалисты рекомендуют использовать соединительный профиль разъемного типа. Профиль неразъемный не выпускается на толщину листов поликарбоната от 16 мм и выше.

Алюминиевый профиль

Алюминиевый профиль для поликарбоната – оптимальное решение для возведения крупных объектов из сотового поликарбоната, для которых необходима хорошая теплоизоляция. Такой профиль имеет специальные резиновые уплотнители.

Торцевой профиль защищает срезы карбоната от проникновения пыли, влаги и насекомых в воздушные каналы. Без него прозрачность материала быстро нарушится, пострадает общий вид конструкции из данного материала.

Лист поликарбоната нужно установить таким образом, чтобы воздушные каналы были расположены вертикально. Верхний торец каждого листа полностью закрывают герметичной лентой и торцевой планкой. Нижний край листа проклеивают алюминиевой перфорированной лентой и закрывают профилем. В ленте есть несколько отверстий, через которые образующаяся в полых каналах из-за температурных перепадов влага сама уйдет наружу.

Угловой соединитель для профиля пвх. Что такое соединитель?

Оконный соединитель ПВХ – это приспособление для соединения составных частей пластикового стеклопакета. Соединитель используется при монтаже окна, когда его встраивают в проем, а также тогда, когда необходимо установить эркер или подоконник.

Соединитель выглядит как тонкий профиль из пластика, он предназначен для плотной фиксации двух частей конструкции в единое целое. Длина фурнитуры варьируется, и она определяется высотой рамы, части которой необходимо состыковать. Толщина соединителя колеблется в пределах 2-10 мм – это зависит от манжеты и типа крепления.

Обратите внимание! Стандартным примером соединителя является балконный блок. Фурнитура будет расположена во внутренней части помещения, где оконная конструкция соединяется с балконной дверью, в результате чего вся композиция работает слаженно.

Если внимательно присмотреться к балконному блоку, то можно увидеть, что на стыке окна и двери есть некая полоска белого цвета, изготовленная из пластика. Это и есть соединитель ПВХ-окон. Внешне глазу доступна только видимая часть фурнитуры, сам же механизм спрятан внутри.

С точки зрения строения пластикового окна, можно отметить, что каждое изделие имеет с боковой стороны специальные вырезы. Они помогают осуществить стыковку с окном или расширяющим профилем. В эти пазы и защелкивается сам соединитель.

Такой вид фурнитуры состоит из:

• пластикового профиля (их всего 2 в конструкции);
• выступов;
• пазов;
• внешней части профиля, которая выступает, как декоративная планка.

Чтобы усилить конструкцию также используют металлический профиль между выступами. Для обеспечения теплоизоляции сюда наклеивают специальную теплоизолирующую ленту.

Зачем может потребоваться для ПВХ?

Монтажники используют этот соединительный элемент в нескольких случаях:

• для состыковки балконной двери;
• для сверх габаритных конструкций;
• для длинного оконного блока под лоджию.

Если в случае с балконным блоком применение соединителя понятно, то в случае с крупногабаритными конструкциями необходимо внести ясность.

Для лоджий и больших по размерам балконов не всегда удобно транспортировать оконные конструкции в собранном виде. Поэтому большинство компаний по установке стеклопакетов предпочитают привозить на объект составные части такого окна – это удобно, так как не возникает проблем с подъемом на этаж и проходимостью в дверные проемы.

Уже на месте, при сборке окна в единую конструкцию монтажники используют тот самый пластиковый соединитель. Каждый тип такой фурнитуры соответствует изделию, поэтому размеры подбираются индивидуально в зависимости от расчетов проекта.

Важно! Если не использовать при монтаже такой тип фурнитуры, то оконный блок будет иметь недостаточную прочность, что в будущем повлияет на исправность окна во время эксплуатации.

Какие профили существуют?

На сегодня существует 2 основных вида соединителей для пластиковых окон :

• соединитель – «лапша»;
• фурнитура в виде английской буквы «H».

1. Первый тип – это пластиковая полоска, по бокам которой есть специальные выступы. Это замки, которые защелкиваются в пазах ПВХ-профиля.

   Главное преимущество такого приспособления – оно не выступает за плоскость окна, при этом визуально образуя стыковочный шов. Такой тип фурнитуры используется при соединении оконной рамы из пластика с балконной дверью.

2. Второй тип приспособления внешне имеет форму английской буквы «H», его еще называют «косточка». Он представляет собой единую пластиковую планку, которая в поперечном сечении похожа на указанную букву. Этот вид перекрывает зазор между стыкуемыми блоками.

   Его минусом будет выступ за пределы плоскости. Наиболее часто такой вид используют при крупногабаритных конструкциях окон для лоджий или балконов.

Обратите внимание! Кроме конструктивного различия все соединители бывают разного цвета, подходящего под оттенок рамы. Они также могут быть заламинированы под дерево, чтобы соответствовать общему внешнему виду стеклопакета.

Не стоит забывать: для грамотного подбора соединителя, необходимо с точностью знать производителя самого стеклопакета, а также тип соединения. Например, у разных изготовителей такая фурнитура может отличаться, поэтому рекомендуется заранее уточнить данный нюанс.

Источник: https://otoplen-dom.ru/novosti/soedinenie-plastikovyh-ram-mezhdu-soboy-kak-provoditsya-sborka-ramy-balkonnogo-bloka-iz-pvh

Соединительный профиль для окон. Какие они — оконные профили ПВХ

Пластиковый профиль выглядит массивным, однако внутри него — полость, разделенная перегородками на несколько камер, содержащих воздух. Обычно таких камер три: основная — наибольшая из всех, предназначена для ввода армирующего профиля из оцинкованного металла, дренажная — служит для отвода конденсата, последняя камера предназначена для монтажа оконной фурнитуры. Подробную информацию об истории и технологии производства пластиковых профилей можно узнать .

Оконные профили подразделяются на:

• профиль рамы (имеет Г-образную форму). Предназначен для обеспечения жесткости блока и для его установки в проем, а также для навешивания створок. Существует два похожих типа рамного профиля — оконный и дверной, разница в размерах (дверной — шире). По большому счету ширина рамного профиля зависит от числа воздушных камер внутри него — чем таких камер больше, тем он шире;

• профиль створки (оконный Z-образной, дверной Z и Т-образной формы). Используется для построения оконных и дверных створок. Различаются оконные и дверные профили створки, последние больше по размерам;

• импостный профиль (Т-образной формы). Служит для совмещения двух соседних оконных створок с тем, чтобы каждая створка открывалась и закрывалась независимо. Также импост позволяет соединить между собой два стеклопакета;

• штульповый профиль (Г-образной формы). Используется для совмещения двух створок, крепиться к одной створке. Его отличие от импоста в том, что одна створка зависит от другой и ее нельзя будет открыть в поворотно-откидное положении — только распахнуть. Зависимая створка обычно не оснащается собственной ручкой, однако установка ручки возможна, только открыть ее можно лишь после открытия основной створки. Преимущество штульпового соединения заключается в возможности полностью освободить оконный проем, что невозможно при импостном соединении створок;

• доборный профиль (имеет прямоугольную форму). Они необходимы для установки окон в нестандартные проемы, к примеру, при закрытии профиля рамы выступами оконного проема или наличия помех в работе петлевых соединений створки с рамой. Несущих функций доборный профиль не несет;

• соединительный профиль . Используется при соединении двух оконных либо дверного и оконного блоков в один, а также для угловых соединений оконных блоков между собой и с несущим металлическим профилем. Форма профиля подбирается в зависимости от угла соединения;

• подставочный профиль (прямоугольная форма). Необходим для закрепления отлива и подоконника на нижней части оконной рамы;

• штапиковый профиль (прямоугольная форма). С его помощью в оконной раме крепится стеклопакет, идет в комплекте с мягким уплотнителем из EPDM, ПВХ или ТЭП.

Помимо основных видов профиля, описанных выше, производятся так называемые дополнительные профили — нащельник, реставрационный, облицовочный и т.д., в основном используемые для перекрытия заполненных монтажной пеной щелей между рамой и проемом.
