Уверенный монтаж дымохода из сэндвич труб: прохождение через крышу

Уверенный монтаж дымохода из сэндвич труб: прохождение через крышу

Прежде чем приступить к сборке и установке дымоходной системы, необходимо убедиться, что диаметр и высота трубы соответствует требованиям к дымоходу, указанным в паспорте отопительного котла .

Основные комплектующие для монтажа

Чтобы грамотно выполнить подключение и вывод дымохода через перекрытия и кровлю, могут понадобиться следующие элементы системы:

• Адаптер котла – элемент подключения дымового канала к отопительному агрегату. Важно! При стыковке с теплогенератором место соединения адаптера и патрубка подключения котла необходимо уплотнить, чтобы исключить попадание конденсата на теплогенерирующий аппарат.
• В случае расположения патрубка подключения сзади котла необходимо установить тройник со сборником конденсата в нижней части.
• Одностенная труба из нержавеющей стали . При сборке системы дымоудаления из сэндвич-трубы начальный отрезок дымохода от отопителя должен быть выполнен из монотрубы. Это позволяет обеспечить необходимы теплоотвод, так как температура отходящих газов на выходе очень высокая. При использовании каналов с теплоизоляцией есть риск изменения структуры изоляционного волокна и его спекание. Данный отрезок также может выполнен с использованием дымохода-конвектора или сетки для камней (например, в бане), а также бака для нагрева воды.
• Шибер – участок трубы со специальной заслонкой, с помощью которой регулируется уровень тяги в дымоотводящем канале.

  Обратите внимание! Нельзя закрывать задвижку полностью для обеспечения безопасности.

• Старт-сэндвич – элемент дымохода, который позволяет перейти с одностенной трубы на утепленный сэндвич-канал.
• Сэндвич-трубы – прямые двустенные трубы с теплоизолирующим слоем, которые могут отличаться по длине. В продаже встречаются каналы длиной 0,25 – 0,5 – 1 метров. При расчете необходимой длины необходимо отнимать ширину стыков, чтобы получить полезную длину трубы.
• Хомуты – комплектующие системы, которые фиксируют трубы между собой на поперечных стыках и обеспечивают герметичность соединения.
• Потолочно-проходной узел . Отрезок трубы, который предназначен для прохода дымового канала через перекрытие дома и создания необходимого воздушного зазора в соответствии с требованиями пожарной безопасности.
• Уплотнение кровли. Элемент дымоходной системы, который обеспечивает проход трубы через крышу.
• Зонт или оголовок дымохода . Завершающий элемент конструкции, который препятствует попаданию атмосферных осадков в дымоотводящий канал.

Связанные вопросы и ответы:

Что такое сэндвич труба

представляет собой конструкцию из трех слоев. Внутри и снаружи — две стальные трубы. Между ними находится теплоизоляционный материал.

Строение сэндвич-трубы: 1 — внешняя труба; 2 — теплоизоляция; 3 — внутренняя труба

Внутренняя труба бывает аустенитной или ферритной. Сэндвич-дымоходы с аустенитной внутренней трубой используют для отопительных приборов, в которых образуется много конденсата, с ферритной — для котлов, в которых конденсата меньше. В целом аустенитные трубы служат дольше, чем ферритные.

Теплоизоляционный слой не дает газам внутри трубы остыть, помогает дымоходу быстрее разогреться и снижает вероятность возгорания расположенных рядом поверхностей. Для теплоизоляции используют базальтовое волокно или керамическую вату:

• Базальтовое волокно — негорючий материал, который выдерживает температуру до 600 °C. Если она будет выше, волокно начнет спекаться, уменьшаться в размерах, и дымоход может прийти в негодность.
• Керамическая вата — материал с низкой теплопроводностью, выдерживает температуру до 1 000 °C.

Внешняя оболочка трубы защищает теплоизоляционный слой снаружи и играет эстетическую роль. Для ее изготовления используют более дешевый металл. Часто встречаются сэндвич-трубы с внешним слоем из оцинкованной стали. Это недорогой материал, но со временем он может покрыться ржавчиной.

Второй вариант — сэндвич-трубы, покрытые нержавеющей аустенитной или ферритной сталью. Такие дымоходы стоят дороже, но не ржавеют со временем. Дополнительно внешний слой трубы может быть окрашен термостойкой краской.

Какие материалы используются для изготовления сэндвич труб

Дымоход должен отвечать двум главным требованиям: гарантировать необходимую тягу и быть безопасным с пожарной точки зрения. Монтаж любого дымохода, в том числе и из сэндвич труб, должен обязательно отвечать этим требованиям, именно с их выполнения следует начинать работы.

Как выбрать диаметр и месторасположения дымохода

Величина тяги зависит от нескольких факторов.

1. Длина дымохода. Чем больше длина, тем больше тяга. Нельзя эксплуатировать газовый котел при слишком большой тяге, порывы воздушных потоков будут гасить фитиль, что повышает риски возникновения чрезвычайных ситуаций.



   Длина дымохода — очень важный фактор

2. Диаметр дымохода. Чем больше мощность котла, тем больше объем газов, тем больше нужен диаметр дымохода для их оптимального удаления. СНиП устанавливают предельные значения размеров квадратных дымоходов: 0,14×0,14 м (0,0196 м2) для котлов до 3,5 кВт; 0,14×0,20 м (0,028 м2) для котлов 3,5–5,2 кВт и 0,14×0,27 м (0,0378 м2) для котлов 5,2–7,0 кВт. Для круглых дымоходов диаметр определяется простым арифметическим путем по формуле S = . Теперь можно узнать диаметры для каждого вида дымохода. Он равняется квадратному корню четырех площадей (4S), разделенных на число 2,14.(D = ). Конечно, получатся приблизительные данные, зависимость тяги от сечения намного сложнее, чем кажется на первый взгляд. Но для наших расчетов этого достаточно, дымоход всегда имеет большой запас по фактической тяге.



   Диаметр трубы для дымохода

3. В ысота дымохода над коньком. Минимальная высота над коньком 50 см в случае, если выход на расстоянии не более 1,5 м от конька. Такое же расстояние от уровня плоской кровли до конца трубы. Если труба расположена на удалении более 1,5 м, но менее 3,0 м от конька, то она может располагаться вровень с коньком. Если труба дальше, то высота должна быть вровень с условной линией, проведенной от конька вниз под углом 10° к горизонту.

Какие преимущества имеет монтаж дымохода из сэндвич труб через крышу

Как и у любых изделий, у сэндвич-дымоходов есть как свои плюсы, так и минусы.

К положительным моментам можно отнести некоторые аспекты.

• Качественная изоляция. Внутренний слой надежно защищает расположенные рядом с дымоходом элементы крыши от нагревания и возгорания. Благодаря этой особенности сэндвич-трубу можно выводить как на крышу, так и на фасад здания.
• Недорогое и необременительное обслуживание и ремонт. Так как не образуется сажа, нет необходимости часто проводить очистку. В случае поломки найти и заменить доборные детали также не составит труда, даже самостоятельно. Тем более что на рынке представлено много производителей и моделей сэндвич-труб.
• Небольшой вес конструкции. Сэндвич-дымоход в несколько раз легче, чем классически вариант из кирпичной кладки. Это позволяет не создавать дополнительную нагрузку на фундамент постройки.

• Отсутствие конденсата. В обычных дымоходах из-за разницы температур внутри и снаружи, образуется влага, которая приводит к коррозии металла и постепенному разрушению, что может быть очень опасно. Сэндвич, благодаря особой конструкции лишен этого существенного недостатка.
• Привлекательный внешний вид. В сравнении с обычными трубами из стали сэндвич выглядит более презентабельно и аккуратно, особенно если внешний контур изготовлен из благородной меди или латуни.
• Несложный монтаж. Для крепления дымоходной трубы из сэндвича применяется фланцевое или байонетное крепление, что позволяет без особых проблем самостоятельно вывести дымоход через крышу и закрепить его.
• Невысокая стоимость. Сэндвич-дымоходы из нержавеющей стали – самый бюджетный вариант, из латуни и меди – дороже.

Недостатков не очень много.

1. Небольшой срок эксплуатации. Чрез 10-15 лет такой дымоход приходит в негодность и требует замены, в то время как кирпичная труба может прослужить 20 и более лет.
2. Снижение герметичности в процессе эксплуатации. Это происходит из-за постоянного воздействия разниц температур на секции сэндвич-трубы.

Однако, несмотря на недостатки, сэндвич-труба – прекрасная альтернатива классическим дымоходам, с более быстрой и простой установкой.

Какие меры безопасности следует соблюдать при монтаже дымохода из сэндвич труб через крышу

Рассмотрим кратко самые важные критерии, без знания которых купить правильный сэндвич-дымоход не выйдет.

Диаметр дымохода

Учитывая, что сэндвич имеет два контура, изделие маркируется двумя числами – например, 115/180 мм. или 150/200 мм. Первое значение – диаметр внутренней трубы, второе значение – диаметр внешней трубы. При выборе подходящей вам модели ориентируйтесь, в первую очередь, на внутренний диаметр – он должен соответствовать диаметру выходного отверстия вашей печи.

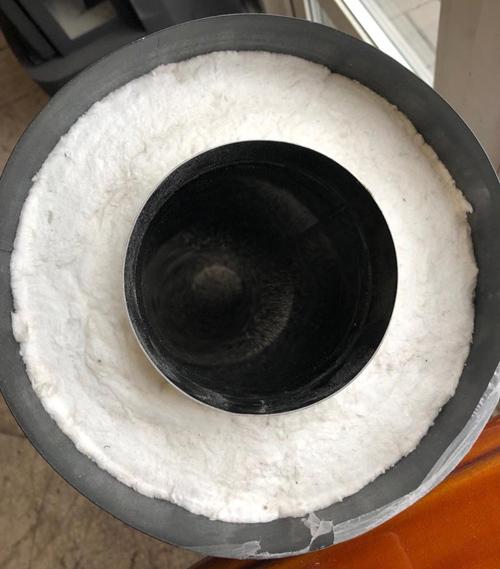

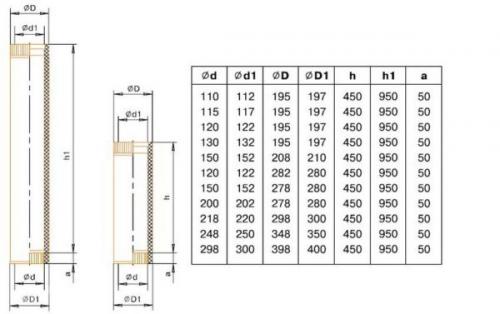

Рис 3. Внутренний и наружный контуры сэндвич-трубы MAGMA

Марка стали

В первую очередь вас должна интересовать марка стали внутреннего контура сэндвич-трубы. Внутренний контур напрямую контактирует с дымовыми газами, а они, в свою очередь, могут иметь разную температуру. Разные марки стали очень по-разному реагируют на одну и ту же температуру.

Какая у вас может быть температура внутри трубы – можно определить по этой табличке:

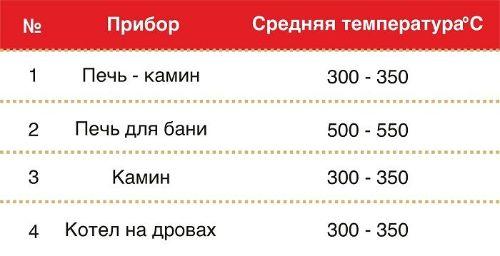

Рис 4. Таблица средних значений температуры дымовых газов в дровяных приборах

Определили? Теперь выбирайте подходящую марку стали! Все, что вам надо знать о пригодных марках стали – в таблице ниже.

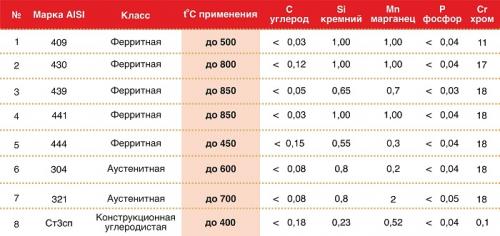

Рис 5. Таблица температуростойкости разных марок стали

Коротко из нее можно сделать следующие выводы:

• Для банных печей, печь-каминов и каминных топок – подходит сталь AISI 439, 430 и 321
• Для котлов и отопительных печей длительного горения - AISI 304, 321
• Стали AISI 409 и 201 – малопригодны для дымоходов.

Марка стали наружного контура сэндвич-дымохода обычно бывает двух видов:

• Нержавеющая сталь AISI 430 (упомянутая в таблице выше)
• Оцинковка. Для жилых помещений подходит только окрашенная. Не окрашенная не подходит из-за того, что металл окисляется.

Заинтересованы в подборе правильного дымохода для печи или камина? У нас есть что вам предложить – целых 7 вариантов дымоходных систем. Звоните: – 8 (812) 605-85-05

Толщина металла и тип сварки

От толщины сэндвич-дымохода из нержавейки зависит его стоимость и срок службы. В общих чертах ситуация следующая:

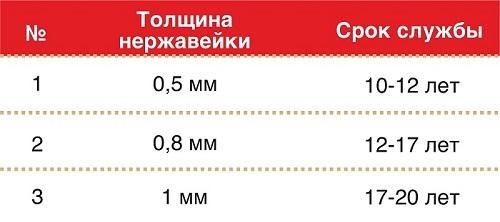

Рис 6. Таблица срока службы сэндвич-труб из нержавейки разной толщины

Дымоходы с толщиной внутренней трубы 0,5 мм – самые распространенные. Этой толщины, вполне, достаточно для того, чтобы сэндвич-труба прослужила более 10 лет.

Про сварку важно знать два параметра:

1. Способ совмещения стального листа – встык или внахлест (как при поклейке обоев)
2. Техника сварки – точечная или сплошной шов

Техника – только сплошной шов. Варианты с точечной сваркой буду говорить о "кустарном" производстве (попробуйте получить от них хоть какую-нибудь гарантию).

А выделить предпочтительный из двух способов совмещения листа трудно. Сварка внахлест обеспечивает максимальную прочность, но выглядит не так симпатично, как многим хотелось бы. Сварка встык, напротив, более эстетична, но шов становится уязвимым местом конструкции при сильном механическом воздействии.

Материал, который используется для теплоизоляции в сэндвич-дымоходах из нержавейки, бывает разным. Его можно разделить на 2 большие группы:

• Негорючая вата
• Сыпучая изоляция

Разновидностей негорючих ват большое количество. Характеристики самых популярных мы объединили в одну таблицу.

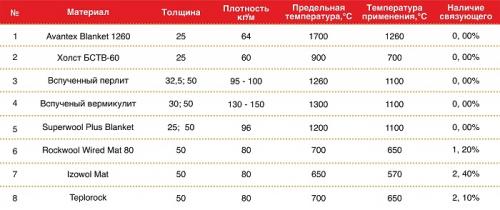

Рис 7. Таблица сравнения изоляционных материалов в сэндвич-трубах

Изоляция должна стойко выдерживать как минимум 700^оС. Если этот показатель ниже - сэндвич-труба будет пожароопасной. Вообще, здесь лучше руководствоваться принципом "чем выше - тем лучше". Почему?

Сажа, которая может образоваться в дымоходе (особенно при неправильной эксплуатации прибора и отсутствии регулярной чистки), крайне огнеопасна. При воспламенении она дает температуру около 1000^оС. Соответственно, чем выше температуростойкость изоляционного материала в ваших трубах, тем безопаснее дымоход. А в случае, не дай Бог, пожара, он дольше будет "сопротивляться" огню и даст больше времени на принятие мер.

Среди сыпучей изоляции есть только два известных материала - вспученный перлит и вспученный вермикулит. Они имеют преимущества перед негорючей ватой в виде экологичности (100% натуральный материал), большей плотности набивки и однородности наполнения. Также у перлита и вермикулита выше термостойкость, чем у большинства применяемых ват.

Смотрите

Что касается толщины изоляции, то есть одно распространенное заблуждение – «больше – лучше». Но это не так.

Толщина изоляции должна разумно соотноситься с температурой дымовых газов. Если она будет избыточной, то при высокой температуре газов это создаст огромную термическую нагрузку на внутреннюю трубу. Из-за чего она может деформироваться или просто прогореть за короткий период.

Какие инструменты и материалы необходимы для монтажа дымохода из сэндвич труб через крышу

1. - в устройствах предусмотрено круглое сечение, которое считается оптимальным для выведения газов в атмосферу,
2. - внутренние стенки каналов характеризуются практически идеальной гладкостью, что исключает образования конденсата и скопление твердых продуктов горения,
3. -установка дымохода из больших элементов намного проще, например, строительства того же устройства из кирпича.

Летучие продукты горения, которые выделяются в процессе топки очага, имеют в своем составе агрессивные вещества. При повышении температуры до определенной отметки и ее резком снижении может произойти корродирование стальной конструкции и ее последующее прогорание. В дымоходе из нержавейки эти процессы снижаются, но при этом могут возникнуть некоторые недостатки.Повышенная теплопроводность металла вызывает быстрое охлаждение горячих дымовых газов, что особенно сильно проявляется в районе чердака и на границе кровли. Впоследствии это может вызвать снижение тяги внутри печи или камина, ведь тяга напрямую зависит от температурных отметок.Такая резкая температурная разница может сказаться на образовании конденсата – темной агрессивной жидкости с неприятным запахом, способной разрушить кладку очага. Конденсат стекает по дымоходу в топку приспособления, просачивается по стенам устройства, чем вызывает снижение производительности, активирует накопление сажи и копоти, что, в конечном итоге, приводит к поломке отопительного устройства.На самых первых участках, а особенно там, где расположены сильно нагревающиеся стенки печи, дымоход может сильно раскалиться, а это приведет к опасным ожогам и вообще нарушения безопасности жильцов дома. Особенно внимательно нужно проследить за этим в домах, где проживают маленькие дети.Эти проблемы были положительно решены инженерами, создающими сэндвич-дымоходы. Рассмотрим, как выглядит устройство подобной конструкции:Таким образом, сам дымоходный канал сформирован специальной трубой (на рисунке - 1), изготовленной из нержавеющей стали с использованием сварки по ультрасовременному методу ТIG, который подразумевает защиту в аргоновой газовой среде.Внешняя труба тоже нередко делается из нержавейки по сварной технологии (на рисунке - 2). Существует и более дешевый вариант, - это использование кожуха из оцинкованной стали (на рисунке - 3). Если вы хотите визуально эффектного исполнения дымохода, можете применять кожух с нанесенным на него декоративным эмалевым покрытием определенной цветовой гаммы.Элементы сэндвич-трубы разъединены прослойкой из специального стойкого к высоким температурным отметкам и негорючим огнеупорным материалом (на рисунке - 4). Обычно для этого используется базальтовая минеральная вата повышенной плотности (где-то около 200 кг/м³). Толщина такой специальной прослойки может быть самой разной и варьировать в пределах 25 - 100 миллиметров, толщина, как правило, выбирается, исходя из определенных условий применения прибора.Части дымоходной конструкции соединяются по специальной схеме. Соединительными приспособлениями здесь являются раструбы, устанавливающиеся на зауженных участках. В результате получается герметичная конструкция, усиленная в узлах хомутами. Некоторые детали могут соединяться с применением фланцев.Подобное приспособление на высоком уровне позволяет защитить дымоотводной канал от резкого охлаждения, что и является одним из самых важных показателей функционирования устройства:

• - образование конденсата свелось к его минимальной отметке,
• - за равномерной температуры внутри дымохода сильно выросли показатели нужной устойчивой тяги,
• -так как нет перепадов температур и ее сильного повышения кожух конструкции не являет опасности для жильцов дома,
• - таким образом, дымоход вполне может устанавливаться внутри здания, а это экономия денежных средств на монтаж и жилое пространство внутри дома,
• - для проведения дымохода через стены дома, а также выведение через кровлю и перекрытия нужно организовать меньшие размеры, чем, например, при выведении стандартных одностенных труб. Помимо всего прочего, можно купить и смонтировать специальные проходные блоки.

Как правило, цена на такой дымоход несколько выше, чем на обычный, установка тоже требует некоторых вложений, но эти процедуры с лихвой окупаются впоследствии.

Как выбрать подходящую сэндвич трубу для монтажа дымохода через крышу

Точные требования и цифры, регламентирующие правила установки дымохода и его прохождения через кровельно-стропильную систему, содержатся в СНиП 41-01-2003, а именно – в разделе 6.6. Ключевое условие, определяющие безопасность провода трубы дымохода через кровлю – максимальная температура нагрева окружающих конструкций и материалов не должна превышать 50°C.

При прямом контакте с трубой этого достичь невозможно.

Поэтому основные способы защиты кровельного пирога, стропильной системы и потолка от возгорания – защитить их с помощью изоляционного слоя либо оставить пустое пространство между дымоходом и составляющими кровельной конструкции.

Если используется металлический дымоход заводского изготовления, необходимо изучить документацию производителя и придерживаться данных в ней рекомендаций относительно установки проходного узла.

Традиционно для защиты перекрытий и стропильных систем при использовании металлической трубы дымохода используют специальные защитные гильзы из негорючего материала. Ее диаметр должен быть больше площади сечения дымохода.

Независимо от расстояния между наружной стенкой дымохода и окружающими конструкциями, участок прохода через кровлю необходимо заделывать негорючими материалами. В идеале, класс изолирующего материала должен быть НГ, на крайний случай – Г1.

Защита разделки

Для защиты от перегрева перекрытие на участке прохождения дымохода должно иметь утолщение, которое на профессиональном жаргоне называется разделкой:

• Толщина разделки при прохождении трубы на участке с горючими материалами (в первую очередь, с деревом), должна быть не менее 500 мм.
• Если же конструкция защищена негорючими материалами (например, слоем штукатурки 25 мм, армированной стальной сеткой), то толщину разделки можно сократить до 380 мм.
• В высоту разделка дымохода должна быть больше толщины перекрытия не менее чем на 70 мм.

Величина отступки

СНиП регламентирует также расстояние между наружной стенкой дымохода и стены или перегородки. Это расстояние на профессиональном жаргоне называют отступкой.

• Величина отступки для горючих материалов должна составлять от 260 до 500 мм (в зависимости от материалов, из которого изготовлены стенки дымохода).
• Для материалов, защищенных от возгорания, СНиП предусматривает величину отступки от 200 до 380 мм.

Внимание ! Чем больше толщина стенки дымохода, тем меньше может быть размер отступки. Например, если дымоход сделан из керамического обожженного кирпича 120 мм, то расстояние между дымоходом и кровельной системой может составить всего 260 мм. Для трубы из жаростойкого бетона толщиной 65 мм необходимо оставить расстояние от 320 до 500 мм.
