Основные этапы установки пластиковых окон на лоджию. Разновидности пластиковых конструкций для лоджий и балконов

Основные этапы установки пластиковых окон на лоджию. Разновидности пластиковых конструкций для лоджий и балконов

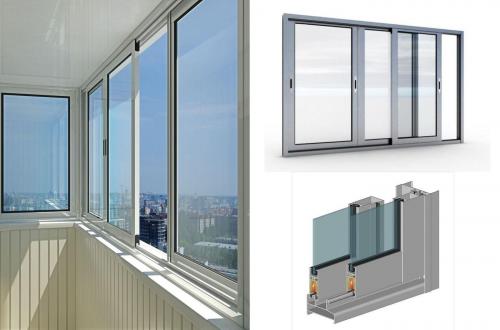

Пластиковые окна для балкона предоставляют большой выбор в плане выбора стеклопакета, фурнитуры, способа открывания и внешнего виды. По способу открывания МПО делятся на:

• Глухие (неподвижные). Самый простой и недорогой вариант. Это окно не открывается.
• Поворотные. Это окно открывается в горизонтальном направлении — привычным многим способом.
• Поворотно-откидные. Открывается как по вертикали, так и по горизонтали.

• Откидные. Открываются в вертикальном направлении. Или, как еще говорят, «на проветривание».
• Раздвижные.Открываются в одной плоскости, наподобие двери в шкафах-купе. Этот вариант хорошо экономит пространство, а, значит, отлично подойдет для малогабаритных балконов.

На одном балконе окна могут быть как одного типа, так и разных. К примеру, несколько окон можно сделать открывающимися, а несколько — глухими.

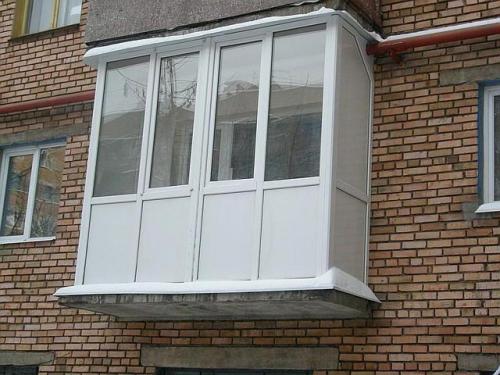

При остеклении г-образного балкона фронтальные створки обычно делают поворотными, а боковую — глухой.

При п-образом балконе принцип остается примерно тот же: открывающиеся окна впереди и глухие — по бокам.

Если же вы хотите произвести остекление лоджии ПВХ, важно хорошо продумать, куда будут открываться створки, чтобы была возможность вымыть наружную часть стекол. Также иногда боковые части вообще зашивают пластиком наглухо, без стекла. Такой элемент называют сэндвич-панелями.

Если вы не планируете проводить на балконе много времени, то вам подойдет холодное остекление. Если же пространство планируется использовать под кабинет или зону отдыха, понадобится теплое остекление. При холодном остеклении температура на балконе будет незначительно выше уличной — примерно на 6-8 градусов. В этом случае берется пластиковый профиль с одинарным стеклом. Такой вариант более бюджетный, легкий, компактный, хорошо пропускает свет.

Теплое остекление позволяет поддерживать комфортную температуру вне зависимости от сезона. Но для этого и сама конструкция должна быть более продуманной. Обычно утепление обеспечивается за счет более массивных окон ПВХ на лоджию с двухкамерными стеклопакетами. При таком остеклении из балкона вполне можно будет сделать рабочий кабинет, мастерскую или даже мини-спальню. Мерзнуть не придется, так как пластиковые рамы для балкона с несколькими камерами отлично держат тепло.

Источник: https://alyuminievye-okna.aystroika.info/stati/osnovnye-etapy-ustanovki-plastikovyh-okon-na-lodzhiyu-raznovidnosti-plastikovyh-konstrukciy

Установка пластиковых окон на подвесы. Содержание:

Монтаж пластикового окна может показаться чем-то сложным для неспециалиста. Часто даже люди с неплохими навыками в строительных вопросах не берутся за него, поручая установку окна профессиональной бригаде. Специалисты быстро поставят новое окно, затратив на это не больше часа времени. Но по отзывам часто скорость связана с небрежностью – ряд важных этапов упрощают или не делают совсем. Есть смысл взять установку на себя, если хозяева ориентируются на качество и многолетнюю службу без замечаний.

Подготовительный этап

Перед установкой окна нужно приготовить проем в стене.

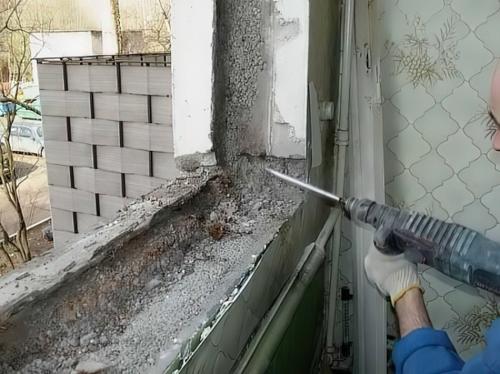

Демонтаж старых окон. Требуется, если работу делают не в новостройке, а меняют отслужившее свой ресурс окно на новое. Сохранять целостность старой рамы не нужно, поэтому ее распиливают на части для удобства.

Очистка поверхности от штукатурки. После полного удаления старой рамы нужно убрать все слои утепления и отделки с откосов, оставив только основную кладку. Тогда крепление нового окна окажется прочным, а тепло из дома не будет уходить сквозь скрытые щели.

Выравнивание. В строительстве действует стандарт ГОСТ 30971-2012, определяющий требования к швам при монтаже окон. По этому документу горизонтальные и вертикальные отклонения оконного проема не могут превышать 4 мм на погонный метр поверхности. На эти нормы желательно ориентироваться и при индивидуальной установке. Для этого дефектные участки ровняют готовыми составами или разводят сухую цементную смесь.

Грунтование. Поверхность стены чистят от песка, пыли, остатков строительного мусора. Потом ее желательно загрунтовать проникающим составом на акриловых дисперсиях. Так создается гидроизоляционный барьер, сквозь который вода из стены не будет проникать под окно.

Источник: https://alyuminievye-okna.aystroika.info/stati/osnovnye-etapy-ustanovki-plastikovyh-okon-na-lodzhiyu-raznovidnosti-plastikovyh-konstrukciy

Что нужно для монтажа пластиковых окон. Необходимые инструменты

Задача по установке нового окна в моем случае состоит из трех этапов. Сначала надо расширить проем в стене, то есть оторвать и выпилить все, что не нужно. Затем провести черновые работы – сделать "раму для рамы" (она называется окосячкой или обсадой) и уже в ней закрепить пластиковую раму. Последний шаг – чистовые работы: подоконник, откосы, наличники.

Перечислю основные используемые инструменты (фото 3).

Циркулярная пила . Нужна на всех стадиях – от прорезания проема до финальной отделки. Точности у "циркулярки" достаточно для проведения большинства видов работ.
Цепная пила . Тут достаточно и электрической. Инструмент не слишком точный, зато способен сделать "глухой" пропил на большую глубину. Главное, чтобы на линии распила не было гвоздей – от них цепь "садится" моментально.
Сабельная пила . Как и цепная, сабельная полезна при проведении демонтажных работ, особенно при резке материалов с гвоздями. Также применяется для "допиливания" в сложных местах за циркулярной пилой. Использую я ее довольно редко, но каждый раз понимаю, что без нее было бы труднее.
Электрорубанок . В основном нужен на финальной стадии – для точной подгонки ширины и толщины материалов.
Фрезер . Он пригодился для обработки края подоконника и стыков наличников.
Молоток и гвоздодер .

Эпизодически использовались и прочие инструменты: дрель (она же работала и как шуруповерт), электролобзик и даже компрессор с пневмоинструментом.

Источник: https://alyuminievye-okna.aystroika.info/stati/osnovnye-etapy-ustanovki-plastikovyh-okon-na-lodzhiyu-raznovidnosti-plastikovyh-konstrukciy

Как крепить пластиковые окна. Виды крепления окна к проёму

Существует два способа крепления оконной рамы. Это крепление с помощью анкерных болтов и крепление на специальные металлические пластинки.

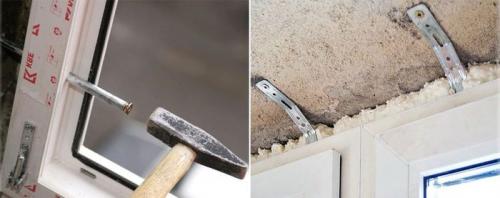

Чтобы закрепить раму с помощью анкерных болтов, в ней сверлят сквозные отверстия и через них производят крепление анкерами.

Таким способом крепления пользуются большинство монтажников, так как данный способ довольно простой и не требует дополнительных затрат в виде специальных пластинок. Но здесь есть один существенный недостаток. Оконная рама сверлится насквозь и, следовательно, ухудшается теплоизоляция оконного профиля, так как камеры внутри профиля теряют герметичность и становятся связанными между собой с помощью просверленных отверстий. Также страдает элементарная эстетичность. Когда окно открыто, то видно шляпки шурупов, торчащих их оконного профиля.

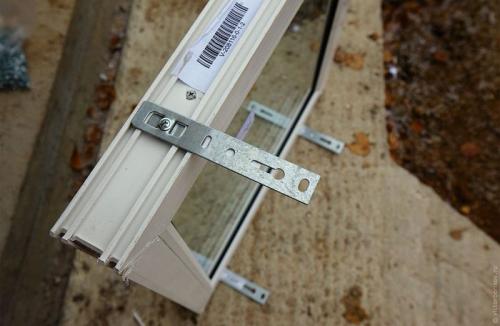

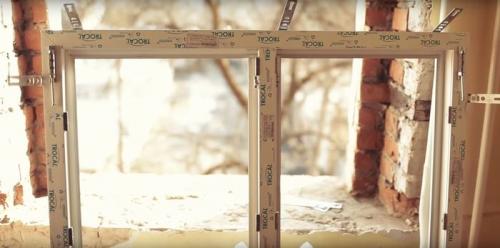

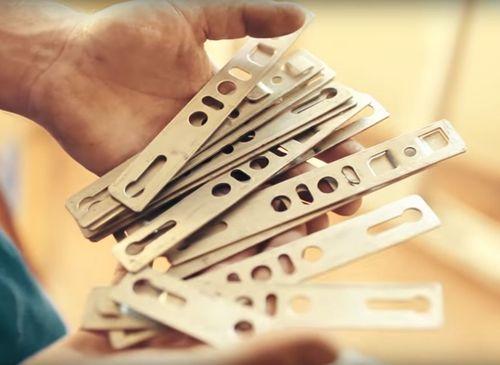

Более правильный способ крепления оконной рамы — это крепление с помощью специальных металлических пластинок.

• В этом случае снимаются напряжения с рамы при температурных деформациях.
• Камеры внутри профиля не теряют своей герметичности.
• Применение пластин в нижней части оконного блока наиболее приемлемо с точки зрения гидроизоляции, поскольку отсутствуют отверстия в профиле, в которые может затекать вода.

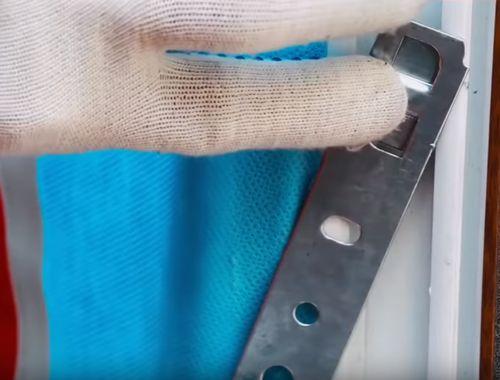

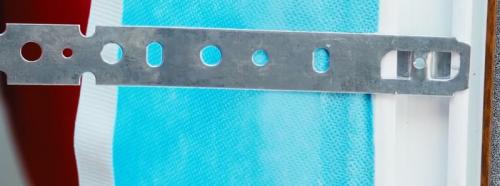

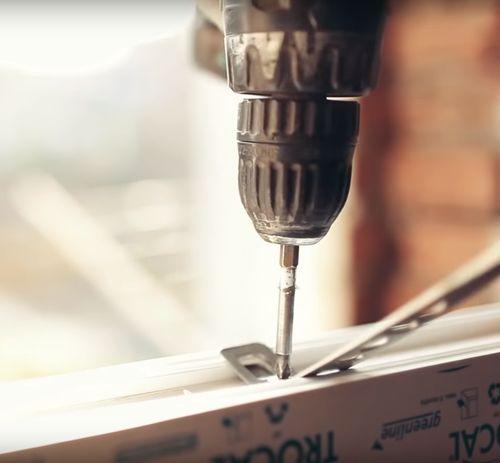

На металлических крепежных пластинах имеются специальные выступы. Этими выступами пластинка цепляется за пластиковый профиль. Чтобы установить пластинку нужно её положить выступами на пластиковый профиль и провернуть пластинку на 90 градусов. После останется только зафиксировать ее саморезом.

В нижней части оконного блока не получится закрепить пластину за специальные выступы в раме окна, так как там находиться установочный профиль. Поэтому здесь можно просверлить раму окна насквозь и установить анкера или закрепить крепёжную пластинку за установочный профиль с помощью саморезов.

Источник: https://dom-na-vodah.ru/stati/montazh-okon-ne-znaet-melochey-konstruktivnye-osobennosti-plastikovyh-okonnyh-sistem

Правила монтажа окон. Нормативное регулирование технологии монтажа

Для того чтобы ПВХ-окна были долговечными, теплыми и не создавали угрозу для жизни людей, на государственном уровне были разработаны и внедрены строительные нормы :

Требования, которые предъявляются данными нормативными документами, должны выполняться всеми организациями , которые производят и монтируют оконные конструкции из ПВХ в части:

• основных требований к конструкциям, материалам, размерам и количеству пакетов, определенных для разной климатической зоны;
• требований к местоположению окна в стеновом проеме, окна должны ставиться ровно, с отклонением по вертикали/горизонтали не более 3 мм на одну сторону и 1,5 мм на 1 п.м. по длине рамы;
• требований к процессу транспортировки и монтажа, для прочного закрепления в проеме, окна устанавливают на опорные колодки, а по бокам фиксируют распорные колодками, рамы фиксируются к стене с помощью анкерных дюбелей и монтажных пластин, с промежутком 700 мм;
• размеров монтажных швов, он должен быть трехслойным с шириной шва от угла от 150-180 мм;
• герметизации швов;
• правил техники безопасности.

 Требования ГОСТ, СНиП и СП к ПВХ-конструкциям

Основными документами , регламентирующими требования к конструкциям ПВХ-окон и балконных блоков являются:

• СП № 131.13330 ;

В эти документы включены все сегодняшние европейские требования в части производства и монтажа ПВХ-окон:

Главные требования к оконным блокам:

1. Они обязаны пропускать видимый спектр от 760 до 400 нм и УФ- излучения солнца от 200 до 360 нм. Такие характеристики должны обеспечиваться в течение всего срока эксплуатации, при условии выполнения обязательного обслуживающего комплекса.
2. Обеспечить сплошной тепловой контур примыкания к технологическому проему внешней стенки.
3. Соответствовать расчетному значению теплового сопротивления в м²·°C/Вт, которое обозначено в энергетическом паспорте дома или дачи.
4. Обеспечить прочностные характеристики и неизменность наружной конструкционной оболочки от воздействия ветра и атмосферных осадков.
5. Соотношение общей площади окон к площади пола должно быть не более 1:5,5 и не меньше 1:8.
6. Оконный блок должен иметь замкнутую рамную конструкцию площадью до 6 м².
7. Схема крепежей и позиционирования ПВХ-окна должно соответствовать шарнирной схеме закрепления ПВХ-рамы с 1-й степенью свободы, чтобы обеспечить расчетное температурное расширения без выгиба рамы из проема.

Установка пластиковых окон на даче своими руками. Конструктивные особенности пластиковых оконных систем

Для изготовления окон из пластика используется поливинилхлорид. Этот материал сокращенно обозначается литерами ПВХ. Аббревиатура используется в названии пластиковых оконных систем.

При производстве ПВХ окон применяется профиль с разным количеством воздушных камер. Их число влияет на тепло- и звукоизоляционные свойства изделия. Они представляют собой изолированные пространства между ребрами жесткости профиля. Количество камер также влияет на монтажную толщину профильной системы. Разница между наименьшим и наибольшим значением этого размера составляет всего лишь около 30 мм. Поэтому пластиковое окно даже с самым широким профилем без труда монтируется вместо старой деревянной конструкции. Профильная пластиковая система от известных производителей в большинстве случаев имеет минимум 3 и максимум 6 воздушных камер.

Все оконные профили дополнительно армируются с помощью стальной вставки. Поэтому ПВХ конструкции называют металлопластиковыми изделиями. Армирование выполняется в средней камере. Усилительные вкладыши повышают жесткость конструкций, используются в качестве основы для крепежных элементов при монтаже ПВХ изделий и фурнитуры. Во время изготовления профильных систем применяются П-образные и замкнутые стальные вставки.

Производители ПВХ окон используют профили эконом, стандартного и премиум-класса. Рекомендуется отдавать предпочтение «золотой середине». Выбор профиля класса стандарт позволит установить качественные оконные системы в поворотно-откидном исполнении. Экономичный вариант отличается тонкими внутренними перегородками между камерами. Из-за этого профильные системы могут промерзать при низких температурах. Премиум продукция обходится заказчикам дороже по сравнению с другими вариантами и нередко дополняется разными опциями.

Изготавливаются металлопластиковые окна в основном белого цвета. При необходимости можно заказать конструкции под дерево, черного, коричневого или любого другого тона.

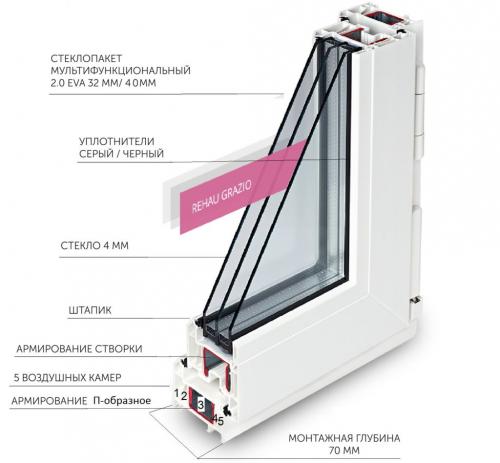

Прежде чем начать выполнять монтаж пластикового окна необходимо познакомиться с его конструкцией:

1. Рама — несущее основание металлопластиковой оконной системы.
2. Створка — открывающаяся и закрывающаяся часть ПВХ изделия.
3. Стеклопакет — состоит минимум из двух стекол. Соседние элементы образуют герметичную камеру с сухим воздухом или инертным газом. Часто используется аргон для увеличения сопротивления теплопередаче. От количества камер зависит название стеклопакета. В основном выпускаются одно, двух и трехкамерные изделия.
4. Глухарь — не открывающаяся часть металлопластикового окна
5. Дистанционная рамка — создается из пластика или чаще из алюминия. Элемент размещается между стеклами и совместно с бутиловым герметиком скрепляет соседние светопроницаемые детали и обеспечивает герметичность камеры.
6. Штапик — небольшая планка из ПВХ, использующаяся для фиксации стеклопакета в раме.
7. Уплотнитель из резины для обеспечения требуемой степени герметичности металлопластиковой конструкции в закрытом состоянии. Этот материал размещается на раме и створке.
8. Фурнитура — механические элементы пластиковой оконной системы. Используются для удержания, открытия и закрытия створки, включая проветривание и даже микропроветривание. К таким деталям относятся ручки, петли, детские замки, блокираторы поворота, откидные ножницы.
9. Импост — планка в вертикальной или горизонтальной плоскости, разделяющая оконную конструкцию на отдельные части. В них вставляются поворотно-откидные створки или глухари.

Технология установки пластиковых окон в панельном доме. Монтаж окна ПВХ

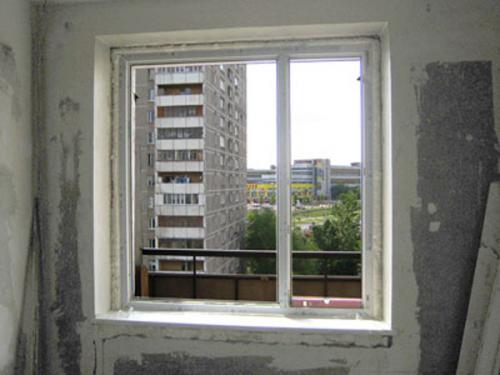

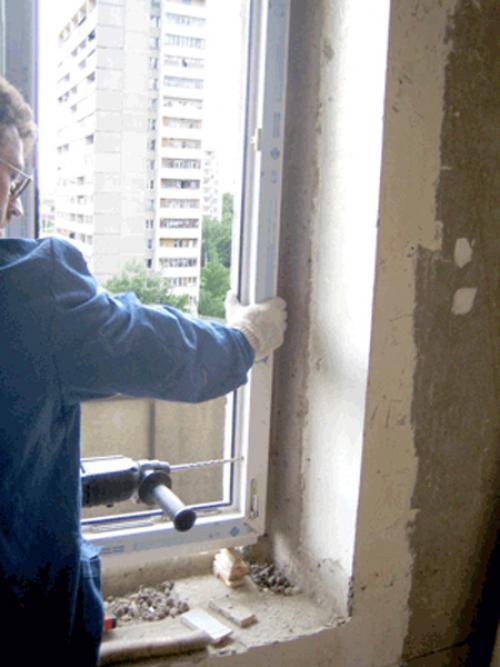

С пластикового окна снимаются створки, извлекается стеклопакет. В подготовленный проем, вставляется оконная рама и закрепляется на анкерные болты или монтажные пластины. При этом следует строго соблюдать, чтобы рама стояла по уровню, а не по проему (в домах нередки случаи, когда линия горизонта оконного проема далека от идеала, по вертикали также следует выставить раму по уровню). В противном случае окно будет функционировать не надлежащим образом.

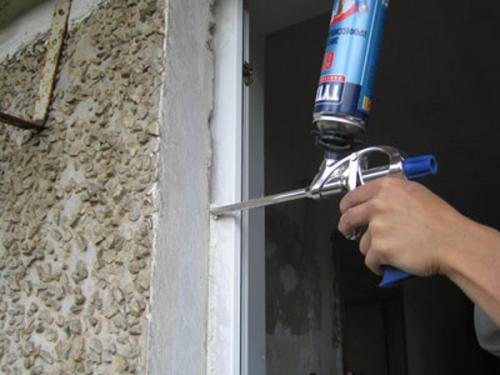

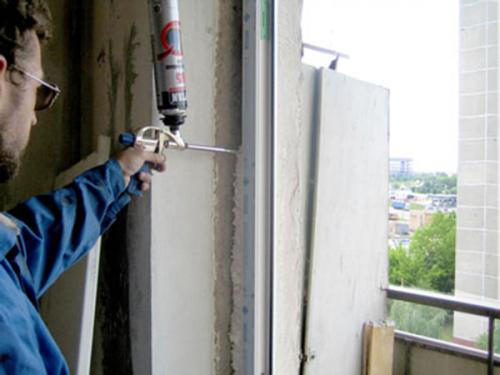

Зазоры между стеной и рамой запениваются монтажной пеной. Пена выполняет как изоляционную функцию, так и является крепежным элементом. От качества выполнения этого этапа монтажа во многом зависит общий результат. Пена должна наноситься равномерно и заполнять все выемки и полости проема, причем необходимо брать во внимание степень расширения пены.

Установка пластикового окна в большинстве случаев подразумевает, что вместе с новым окном будет установлен новый подоконник и новый отлив. Исключением является тот случай, когда в квартире (доме, комнате) ведутся ремонтные работы и подоконник может быть установлен собственными силами.

Если монтируемое окно выходит на балкон (как в данном случае), то вполне целесообразно и функционально вместо отлива (с внешней стороны окна) установить подоконник.

Если у вас хороший старый отлив, то можно его сохранить для нового окна, но в этом случае потребуется его реставрация (восстановление) - платная услуга, стоимость которой незначительно отличается от стоимости нового отлива.

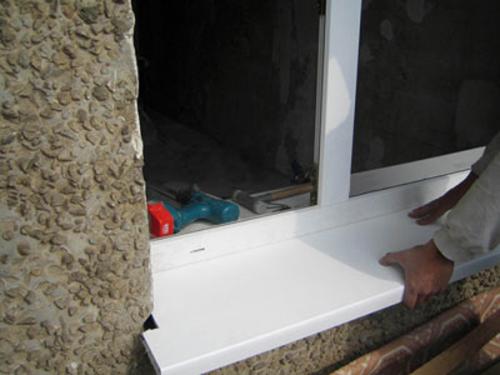

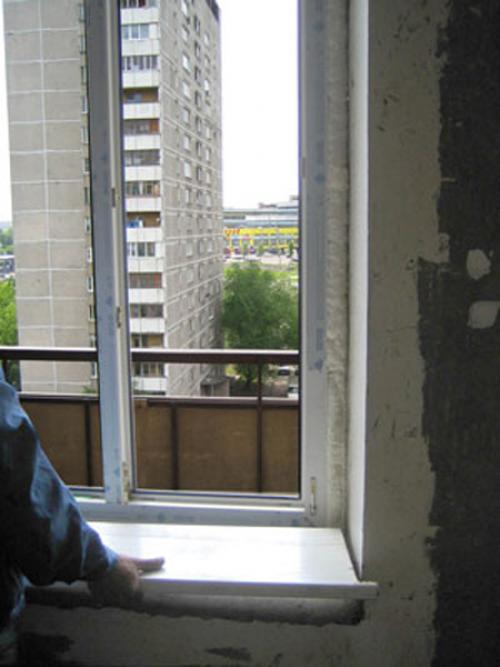

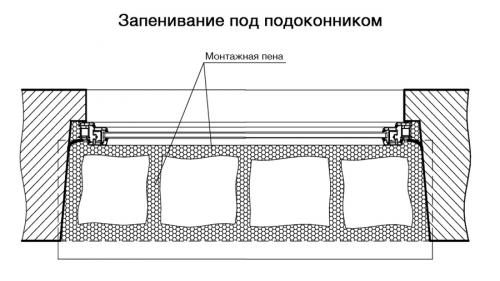

Подоконник вырезается под проем и крепится к окну (к подставочному профилю). Если проем под подоконником небольшой, то он запенивается. В противном случае необходима кладка или заделка проема раствором. При монтаже подоконной доски (подоконника) контролируют, чтобы она имела наклон от окна в пределах 5 градусов, а свес за внутреннюю поверхность стены не более 60 мм.

Устанавливая подоконник следует учитывать чтобы его края зашли за отделку внутреннего откоса на глубину не менее 15-20 мм.

Совет: при выборе ширины (глубины) подоконника следует учитывать, что на 2 см подоконник "утапливается" под оконную раму, поэтому ширина установленного подоконника будет на 2 см меньше)

Все щели между окном и проемом заполняются пеной, а по ее высыхании изолируются. Наружный слой изоляции призван защищать слой утеплителя (которым является слой пены) от проникновения в него влаги, а также от разрушающего солнечного воздействия.

Итак, основная часть работы закончена. Однако для финишной отделки проема не хватает откосов (которые являются как декоративным дополнением, под которым можно скрыть монтажную пену, так и функциональным элементом - повышающим теплоизоляцию и звукоизоляцию оконного проема). Пластиковые откосы придадут окну законченный вид, к тому же, это лучшее сочетание с пластиковыми окнами.

Глубина установки пластиковых окон. Инструкция по установке оконных рам

Установка в проем требует использования монтажных колодок, на которые ставится пластиковое окно на необходимую глубину. После того, как рама закреплена, воспользуйтесь уровнем и выставите стеклопакет по вертикали. Если вы работаете с глухими типами конструкций, то установка ничем не будет отличаться.

В зависимости от здания, установка в проем может выполняться несколькими способами. В первом случае, выставленные оконные рамы просверливаются насквозь. В образовавшееся отверстие вставляется анкерный болт и вбивается на необходимую глубину. Такая технология гарантирует высокую прочностью крепления, однако выполнение таких работ значительно увеличивает время установки. Второй метод предполагает использование анкерных монтажных пластин, которые устанавливаются на оконном профиле или стене. Глубину установок в данном случае можно контролировать креплениями. Такой метод занимает гораздо меньше времени, но при этом, снижается качество монтажа. Из-за гибкости пластин и небольшой глубины сверления, оконные рамы могут деформироваться во время эксплуатации при сильном ветре или проседании дома.

Глубина установки пластиковых окон напрямую связана с материалом стен. Если дом состоит из пеноблоков, кирпичей или бетона, то полотно должно быть расположено на 2/3 глубины от внутренней стороны проема. В случае, когда стены дома утеплены каким-либо материалом, необходимо устанавливать и крепить пластиковые окна до утеплительного материала. При уложенном утеплителе и облицовке кирпичом, оконные рамы крепятся в зоне, где расположен утеплитель. Чтобы монтированные конструкции смогли выдержать весь срок эксплуатации без деформации, необходимо верно выбирать глубину установки.

Процесс монтажа можно разделить на следующие этапы:

• выставление рамы в проеме на необходимую глубину по уровню с использованием опорных колодок;
• крепление конструкции к стене;
• проведение сборки пластикового окна;
• проверка открывания/закрывания створок и работы остальных механизмов;
• герметизация рамы в оконном проеме. Применяется монтажная пена, которая заливается на всю глубину проема.

Чтобы пластиковые окна смогли служили долго, после установки и высыхания строительной пены необходимо выполнить защиту монтажного шва. Для этого потребуется установить отливы и подоконник с обеих сторон, а также сделать откосы. Выполнив все рекомендации, следует в течение суток не открывать окна. Это позволит конструкции принять необходимое положение, не нарушая герметичность пены.

Для качественной установки отливов существует ряд правил, которых следует придерживаться:

• отлив монтируется с улицы в специальный подставочный профиль, который расположен внизу рамы. Чтобы конструкция была надежно закреплена, необходимо закрутить саморезы на требуемую глубину;
• монтаж подоконника имеет свою специфику – полотно подрезается таким образом, чтобы оно смогло поместиться в проеме пластикового окна, достав торец профиля;
• обе конструкции устанавливаются на подкладки и выравниваются с помощью уровня, затем образовавшееся пространство под элементами задувается монтажной пеной и заполняется шпаклевкой на всю глубину.
