Как правильно установить стеклопакет. Замер проема перед покупкой окна

Как правильно установить стеклопакет. Замер проема перед покупкой окна

Для выполнения установки пластикового окна своими руками необходимо заказать и купить ПВХ конструкцию подходящих размеров. Поэтому нужно провести точные замеры проема, где будет монтироваться поливинилхлоридное изделие.

Важно! Самостоятельный расчет размеров металлопластикового окна лишает покупателя гарантии производителя поливинилхлоридной конструкции. Компания-изготовитель дает ее только в том случае, когда замеры выполняет специалист фирмы. Даже незначительная ошибка при расчете габаритов не позволит установить ПВХ окно в проем.

Перед началом выполнения замеров необходимо определить вид проема. Он бывает ровным, который имеет одинаковую ширину с внутренней и внешней стороны стены.

Чертеж размеров ПВХ окна

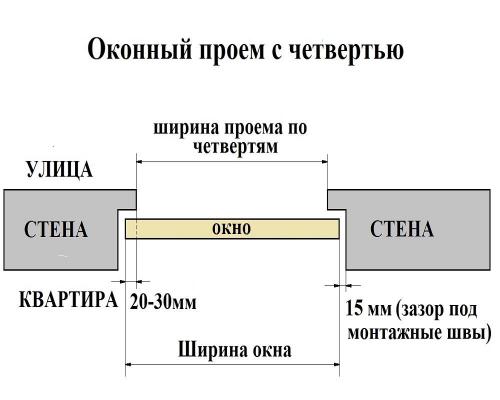

А также встречаются проемы с четвертью. У них наружный размер меньше. Четверть представляет собой внутреннюю рамку шириною 6 см. Это соответствует 1/4 части кирпича. Такой выступ препятствует выпадению оконной конструкции и позволяет выполнить более надежный монтаж.

При заказе или покупки уже готового поливинилхлоридного окна с комплектом дополнительных деталей необходимо знать его горизонтальный и вертикальный размер. Нужно также владеть информацией относительно длины и ширины подоконника и всех откосов.

Точный расчет размеров ПВХ окна для проема с четвертью сопровождается выполнением следующих действий:

• измеряется узкая часть проема в 3-4 местах (ширина между четвертями);
• к наименьшему результату среди всех полученных значений прибавляется 20-30 мм;
• измеряется реальная высота проема.

Важно! Для получения точных результатов необходимо предварительно удалить старые откосы, штукатурку и подоконник.

При определении габаритов пластикового окна для ровного проема нужно от ширины места установки отнять 3 см, а от высоты — 5 см. Это выполняется, чтобы получить слева, справа и сверху рамы зазоры примерно по 1,5 см под монтажную пену. Такие действия также позволяют снизу установить подоконник, для которого требуется около 3,5 см свободного пространства.

Ширина подоконника выбирается в соответствии со своими предпочтениями. На нем при необходимости должны помещаться цветы в горшках. Рекомендуется к ширине внутренней части проема прибавить около 10 см. Идеальный вариант, когда подоконник выступает за внутреннюю плоскость стены максимум на 6 см. В этом случае конвекционные потоки от горячей батареи смогут беспрепятственно проникать к пластиковому окну и препятствовать запотеванию стеклопакета. Общая длина подоконника должна быть больше примерно на 10 см оконного проема.

Ширина отлива рассчитывается так же, как и у подоконника. Нужно только измерять наружную часть проема, а потом к полученной величине прибавлять 10 см на загиб. Дополнительно необходимо учесть толщину утеплительного и отделочного материала при наличии фасадной облицовки.

Точные габариты откосов определяются после монтажа ПВХ окна и подоконника. Поэтому их размеры должны быть с запасом. Излишки обрезаются по факту во время выполнения монтажных работ.

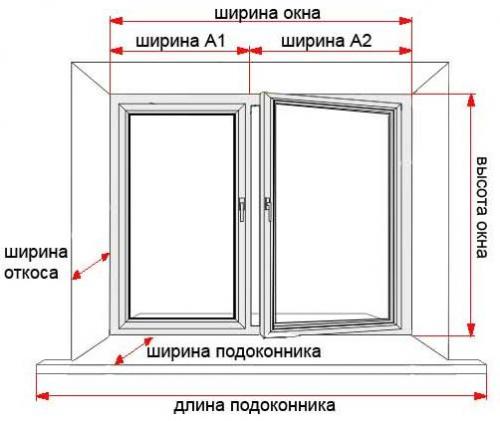

Чертеж размеров ПВХ окна

По результатам всех измерений составляется чертеж металлопластиковой оконной системы. На нем указываются размеры рамы и других элементов конструкции, расположение створок и глухарей, выбранная фурнитура, которую при необходимости помогут подобрать сотрудники фирмы-производителя ПВХ окон.

Как правильно установить подкладки под стеклопакет. Подкладки под стеклопакет

Стеклопакет устанавливается в профиль рамы или створки с небольшим зазором. Сделано это для того, чтобы избежать температурных и динамических деформаций, которые могли бы повредить стеклопакет, и, чтобы гарантировать вентиляцию. Зазор этот обеспечивают специальные подкладки, которые устанавливаются в местах наименее подверженным деформациям - ближе к углам.

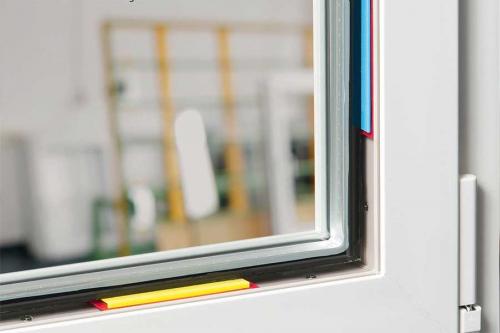

Правила установки подставочных пластин под стеклопакет

Подкладки воспринимают различную нагрузку в зависимости от места установки. Различают опорные и дистанционные подкладки. Опорные обеспечивают перенос веса стеклопакета на конструкцию. Дистанционные обеспечивают номинальные размеры зазора между кромкой стеклопакета и фальцем створки.

На практике, и опорные, и дистанционные подкладки выполняются одними и теми же фальцевыми вкладышами с рихтовочными пластинами. Только при расклинивании противовзломного остекления, используются исключительно дистанционные подкладки.

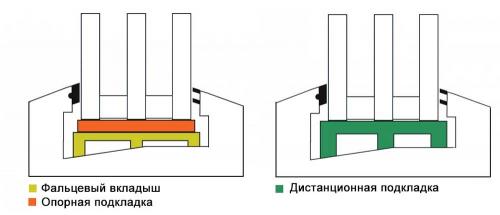

Опорная и дистанционная подкладка

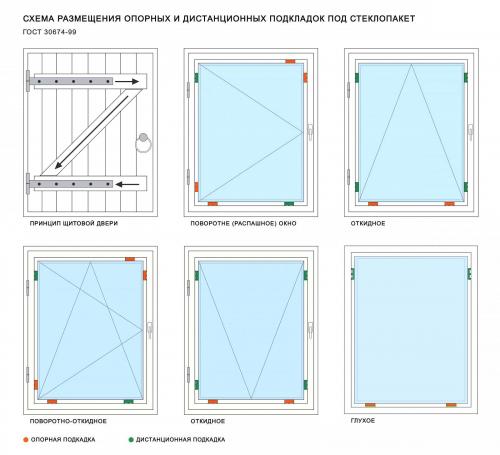

Схема установки опорных и дистанционных подкладок описана в ГОСТ 30674 "Блоки оконные из поливинилхлоридных профилей".

Типы подкладок

Как установить стеклопакет в деревянную раму. Замена разбитого стеклопакета в деревянном окне

Стеклопакеты, которые стоят в деревянных окнах ничем не отличаются от тех, которые стоят в пластиковых или алюминиевых. Поэтому здесь нет каких-то отличий в процессе их изготовления на производстве. А вот, что касается установки (монтажа), то тут отличия принципиальные.

Итак, про замену стеклопакетов в деревянном окне. Ввиду особенностей материала (дерево), крепление штапика осуществляется не способом защелкивания его в раму, как в пластике и алюминии, а с помощью гвоздиков и силикона. На всякий случай, штапик — это четыре палки, проще выражаясь, которые держат при замене стеклопакет в деревянных окнах по периметру изнутри помещения.

Так вот, чтобы вытащить разбитый стеклопакет из деревянной рамы, нужно срезать силикон, который нанесен с двух сторон окна, с внешней и с внутренней части. По сути он не только держит само стекло, как приклеенное, но и является неотъемлемой частью герметичности. Поэтому и не дует, и не поступает влага.

В связи с этим хотелось бы обратить ваше внимание на то, что срезать силикон с внешней стороны с открывающейся створки легко, нужно ее просто открыть. А вот в глухой части это не просто. Мастеру необходимо вылезти на улицу, как минимум по пояс. И то, это при условии, что соседняя створка открывается.

Но бывает так, что открывающихся частей нет вообще, окно полностью глухое. Тогда заменой стеклопакета в деревянных окнах заниматься очень сложно, если это не первый этаж конечно. Приходится разбивать стекло полностью насквозь, делая отверстие, чтобы можно было срезать силикон с внешней стороны.

Ну а после нужно аккуратно снять штапик, который держится на маленьких гвоздиках, не повредив ни его самого, ни деревянную раму. Это самый важный момент, потому что не все деревянные окна делают из дуба, который очень сложно сломать.

Часто попадается штапик составленный из нескольких частей и такой породы дерева, что разваливается в руках от легкого незначительного нажатия. Казалось бы можно заказать новый, да не тут то было.

Каждый производитель делает не только свои цвета, но и форму, если посмотреть в разрезе с торца. И заказать из-за границы, будь то Финляндия или Белоруссия, один штапик не реально, поэтому замена стеклопакета в деревянном окне — процесс почти ювелирный, которым в нашей компании занимаются самые опытные мастера.

Как установить стеклопакет без рамы. Однокамерный на двухкамерный

Иногда в процессе эксплуатации приходит понимание, что СП нужен был более теплый и серьезный. Появляется необходимость заменить однокамерный стеклопакет на двухкамерный (без замены рамы). Это тоже можно сделать самостоятельно, но здесь придется менять не только стекла, но и штапики.

Связано это с тем, что двойной и тройной стеклопакеты имеют разную толщину.

Замена двойного стеклопакета на тройной не редкость. Поэтому в продаже можно найти штапики под любую ширину. Но тут нужно учитывать два момента:

• подбирать штапик под конкретный профиль. Деталь от Rehau не подойдет к Deceuninck или КВЕ и наоборот. Ведь каждый бренд имеет свои особенности: толщину пластика, форму замков, глубину пазов и т.д.;
• необходимо точно рассчитать ширину нового штапика. Для этого нужно измерить ширину створки (красная стрелка на фото ниже). У рамы может быть другая ширина, поэтому измерять нужно именно ту часть, в которую вставлен стеклопакет.

Новый штапик заказывается по названию и ширине профиля, с указанием толщины старого и нового стеклопакета. При указании длины с точностью до миллиметра, концы палки могут сразу зарезать под 45 ° (на заводе), что облегчит процесс монтажа.

Оформление заказа лучше начинать с покупки штапика. Потому что не в каждый профиль можно поставить стеклопакет желаемой ширины.

Например, в узкий КВЕ шириной 58 мм, нельзя установить двухкамерный стеклопакет шириной 32 мм (4-10-4-10-4 или 4-12-4-8-4). Он просто не влезет, поэтому штапики под него не выпускаются. Максимально допустимая ширина для данного профиля — 28 мм (4-8-4-8-4). О трехкамерном пакете даже говорить не стоит.

После приобретения штапика будет понятно, какой именно стеклопакет можно заказывать.

Дальше процесс замены стеклопакета в домашних условиях проходит по схеме, описанной выше.

Как установить стеклопакет в деревянном доме. Оборудование и инструмент

При подготовке к самостоятельной установке пластикового окна следует уделить особое внимание подготовке инструментов и материалов. Учитывая, что в большинстве случаев монтаж окон в деревянных домах производится в выездном режиме (дача, загородный дом и т.д.), отсутствие одного специфического ключа или приспособления может создать немалые проблемы.

Рассмотрим основные группы инструментов, которые необходимы, чтобы правильно установить оконную конструкцию.

Механика

С механической точки зрения, окна из пластика имеют далеко не стандартную конструкцию, поэтому обычного набора домашнего мастера будет явно недостаточно.

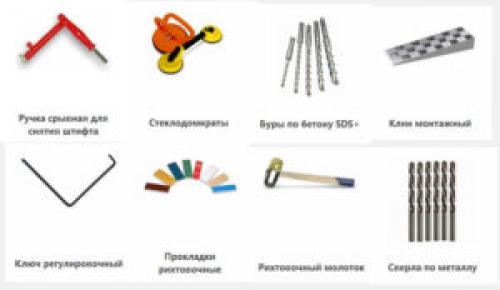

Инструменты

Ниже приведен список механических инструментов, необходимых для эффективной работы с ПВХ профилем:

• молоток железный и резиновый (упругий боёк применяется для позиционирования рамы);
• универсальная отвёртка;
• набор шестигранных ключей;
• ручка для демонтажа штифтов (с шестигранным наконечником);
• электродрель;
• свёрла по бетону и металлу (диаметры от 3 до 10 мм);
• монтажные клинья и прокладки;
• универсальный регулировочный ключ;
• измерительный комплект (рулетка, угольник, строительный уровень, отвес);
• приспособление для захвата стеклопакетов («стеклодомкраты»).

Обратите внимание, что для резки расширительных профилей обычной ножовки может оказаться недостаточно, поскольку некоторые виды доборов могут быть армированы металлом. Разрезать такой профиль ручной пилой, конечно же, можно, но на каждую деталь придётся потратить намного больше времени.

Учитывая вышесказанное, приведенный выше список нелишне дополнить механизированным вариантом пилы (электролобзик или циркулярка), а также приспособлениями для фиксации (струбцинами).

Струбцину желательно брать с широким захватом, поскольку они могут понадобиться не только для фиксации материалов при резке, но и для присоединения расширительных профилей.

Герметизация

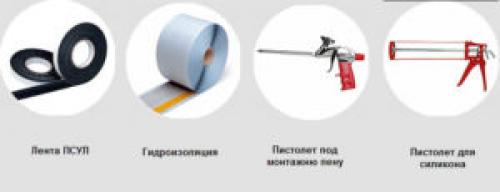

Инструменты для герметизации

Неотъемлемой частью технологии сборки металлопластиковых окон является герметизация с помощью уплотнительных лент и полимеризируемых субстанций.

При установке ПВХ профилей своими руками можно использовать распылители, поставляемые вместе с баллонами с монтажной пеной, но для профессиональной работы желательно приобрести отдельное приспособление, которое позволит существенно снизить затраты на расходные материалы.

Отдельно подчеркнём, что кроме монтажной пены, при установке окон из поливинилхлорида часто используется силикон, выдавить который из тубы без специального «пистолета» крайне сложно.

Гидроизоляция

Любой полимерный герметик – и полиуретановая пена не исключение – в случае постоянного контакта с наружным воздухом и влагой довольно быстро разрушается. Для замедления этого процесса внутренние и внешние поверхности установочных зазоров необходимо защитить с помощью гидроизоляции (устанавливаемая на внутренних поверхностях, такая защита называется «пароизоляция»).

Сделать это можно как с помощью специально ленты, так и через нанесение специальных паст (шпаклёвок).

В зависимости от того, какому типу гидроизоляции будет отдано предпочтение, базовый список инструментов необходимо дополнить ножницами или набором шпателей.
