Все большую популярность приобретает лицевое покрытие комнат ламинатом. Централизованное отопление дополняют водяным или электрическим теплым полом под ламинат на бетонном полу. Какие требования нужно учитывать при укладке теплого пола под ламинат своими руками на бетонный пол? Какой теплый пол под ламинат на бетонное основание уложить? Каковы требования к ламинату? Об этом расскажем в статье.

 Выбрать контур нагрева для укладки на бетон под ламинат

На бетонное основание можно укладывать все существующие отопительные системы. При лицевой отделке ламинатом предусмотрено ограничение поверхности нагрева до 27 0. Поэтому важно выбрать материал, указанный на рисунке. Теплый пол под ламинат на бетонный пол выбирают только из инфракрасной пленки, стержневых матов или водяных контуров обогрева.

Водяной пол устраивают в помещениях с высокими потолками, так как высота конструкции поднимает покрытие на 10-12 см за счет матов и бетонной стяжки. В многоэтажных домах устройство водяного пола под ламинат повышает нагрузку на несущие конструкции. Их допустимо использовать только на нижнем этаже. Подпитка из сетей ГВС требует оформления разрешительной документации. Поэтому в многоквартирных домах оптимально устанавливать инфракрасный пол, КПД которого 90 %. В частных домах, с отдельной отопительной системой, теплый водяной пол на бетонный пол под ламинат – лучшее решение. Конструкция сложная, требует ухода, тщательного монтажа, но использует остаточное тепло из обратки, экономит электрическую энергию.

Подготовка бетонного основания

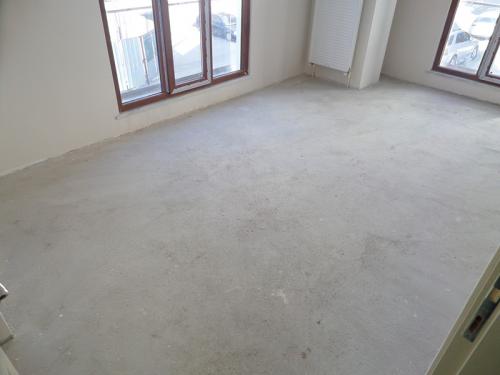

Черновой бетонный пол – самое распространенное конструктивное решение. Искусственный камень прочный, инертный, но теплопроводный, холодный. Поэтому основание отделяют от теплового контура слоем теплоизолятора – матами или теплоотражающей поверхностью.

Черновую бетонную поверхность следует подготовить, зашпаклевать неровности, проверить стяжку на наличие трещин. Поверхность должна быть идеально ровной. После укладывается слой гидроизоляции, матовый или рулонный утеплитель под водяные полы или отражатель тепла под инфракрасную пленку.

Монтаж водяного теплого пола под ламинат

Для создания контура обогрева выбирают трубы из сшитого полиэтилена или полибутилена сечением 12-20 мм, согласно теплотехническому расчету.

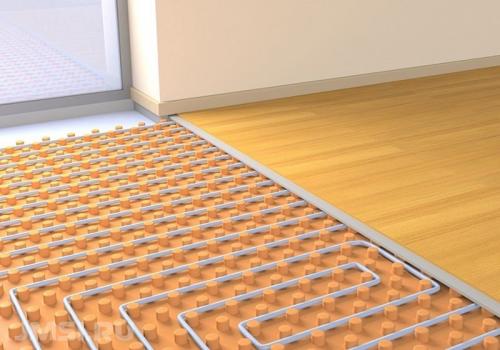

Трубную систему раскладывают по намеченному контуру, закрепляют скобами, кляммерами или другим способом. Для эффективной работы длина контура не должна быть больше 100 м. Система подключается к коллектору. Устанавливается терморегулятор, и другие системы контроля.

Опрессовка системы проводится на давлении 6 Ат, при этом выявляются и устраняются все замечания. Система остается включенной в работу. После этого производится заливка стяжки. Слой бетона должен быть на несколько сантиметров выше труб. В течение недели бетон схватывается, в это время нужно смачивать поверхность, чтобы не образовались трещины. После на этот ровный слой укладывается ламинат на подложку из мягкого теплопроводного материала.

Монтаж инфракрасных теплых полов

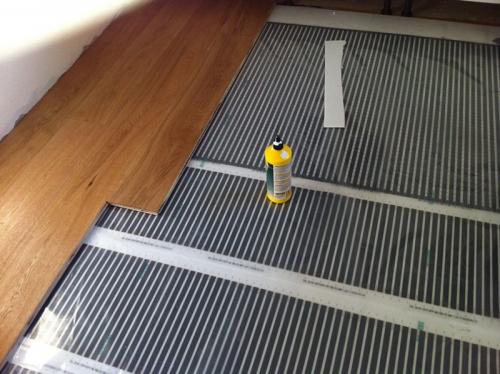

Пленочный теплый пол укладывают на теплоизолированное основание. ИК обогрев должен быть только на открытых участках, без мебели. Разложенную пленку закрепляют к основанию самоклеящейся пленкой, прокладывают датчики температуры, соединяют в общую схему, проверяют сопротивление всех участков. Сверху размещают слой полиэтиленовой пленки и производят монтаж ламината. На таком покрытии нельзя укладывать ковры – произойдет изменение теплового баланса системы.

ИК карбоновый стержневой пол установлен на тонкие маты. Выполнив электрическую схему сборки, его подключают для проверки. Конструкцию устанавливают в бетонную стяжку 2-3 см толщиной. Полы саморегулирующиеся, температура распределяется равномерно на открытой поверхности и под мебелью.

Возникли вопросы? Звоните и наши специалисты посоветуют оптимальный вариант теплых полов под ламинат. Мы знаем, где приобрести качественные комплектующие.

Теплый ламинат. Какой тип теплого пола лучше подходит под ламинат

На сегодняшний день существует три технологии обустройства теплых полов. Каждая имеет свои сильные и слабые стороны, у каждой есть отличия в технологическом процессе. Эти особенности оказывают влияние не только на эффективность подогрева помещения, но и на требования к оптимальному финишному покрытию полов.

Основные виды теплых полов

Таблица. Технологии обустройства теплых полов.

Ламинат под электрический теплый пол. Энергетическая ценность

Теплые полы под ламинат электрические

Любые деревянные покрытия, к коим можно отнести и ламинат, считаются теплыми, то есть плохо проводящими тепловую энергию. Но это вовсе не означает, что смонтировав его у себя дома, вы автоматически получаете поверхность, по которой можно перемещаться босиком.

Да, он будет теплее линолеума и тем более плитки, но для полноценного контакта этого недостаточно. Именно поэтому под ним также обустраивают систему теплых полов.

• Теплые полы – это дополнительная система отопления, применяемая как совместно с основным, так и самостоятельно, при достаточной энергоэффективности строения. Применение таких систем особенно актуально именно там, где подогревать полы снизу нечему, например, снизу находится неотапливаемый подвал или речь идет о балконе, где под перекрытием будет вообще улица.
• Работающий теплый пол подразумевает эксплуатацию напольного покрытия в нестандартном режиме, и если плитка керамическая прекрасно нагреется и не почувствует изменившихся условий, то далеко не каждый ламинат без последствий перенесет это.
• И дело тут не только в температурном расширении, которое может покоробить и вздуть ламинат, особенно при неправильной укладке. Отдельные сорта являются настолько хорошими теплоизоляторами, что попросту не будут пропускать тепло снизу, сильно снижая КПД электрического прибора.

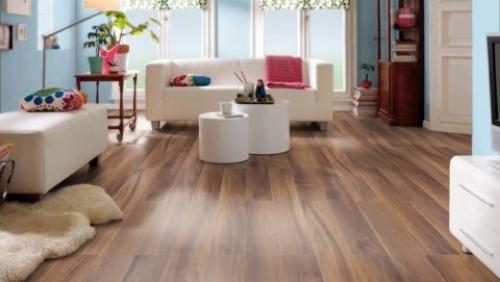

Комната с уложенным ламинатом

• С целью устранения данных проблем производителями были выпущены специальные модели ламинированных покрытий, которые способны переносить нагрев с минимальным расширением и при этом эффективно пропускать сквозь себя тепло к поверхности. Их структура более плотная.
• Все изделия имеют маркировку рабочей температуры. Указанные в ней значения крайне не рекомендуется превышать, так как никто тогда не гарантирует качественного результата.

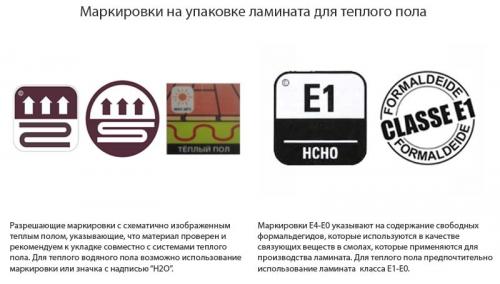

Символ, обозначающий возможность укладки покрытия на теплый пол

• Также в технических характеристиках указывается коэффициент теплового сопротивления, из которого мы и сможем узнать, насколько эффективно будет пропускаться тепло. Например, согласно установленным в Европе нормам, значение этого показателя не должно превышать 0,15м2*К/Вт. Если оно будет выше, то тепло эффективно проходить не будет.

Совет! Если вами применяется электрический теплый пол под ламинат, который будет расположен под подложкой, например, кабельный или греющие маты, то к данному коэффициенту следует прибавлять сопротивление подложки, которая, как известно, также является прекрасным теплоизолятором.

Можно ли положить ламинат на теплый водяной пол. Классификация износостойкости ламината

Любой ламинат подразделяется на классы по своей износостойкости, в том числе и тот, что подходит для « теплого пола». Чем выше класс материала, тем лучше будут его основные эксплуатационные характеристики, такие, как прочность и долговечность. Правда, с повышением класса растет и стоимость покрытия.

Классификация этого напольного покрытия обозначается двузначным числом. Первая цифра значения говорит об области применения: «2» — жилые помещения, «3» — общественные места. Вторая цифра показывает степень износостойкости ламината:

Классификация ламината	Области применения	Срок службы
	Жилые помещения с невыраженной нагрузкой на покрытия пола: кабинет, библиотека, спальня	Один-два года
	Жилые помещения со средней интенсивностью движения людей: гостиная, детская	Два-четыре года
	Помещения в жилых строениях и квартирах с наиболее интенсивным перемещением людей: коридор, кухня, прихожая	Четыре-шесть лет
	Общественные здания: отдельные кабинеты, переговорные комнаты.	10÷12 лет, при использовании покрытия в домашних условиях.
	Общественные здания, помещения с умеренной интенсивностью движения людей: приемные, бутики, офисы	12÷15 лет в домашних условиях.
	Общественные места, помещения с традиционно высокой интенсивностью движения: магазины, спортзалы, кафе, вернисажи и т.д.	15÷20 лет в домашних условиях.

Чтобы покрытие прослужило более длительный срок, многие собственники, несмотря на указанные в таблице рекомендации, выбирают так называемый коммерческий ламинат, то есть классов 3 Х . Как правило, оптимальным вариантом для настила на водяной теплый пол считается 31÷ 32 класс напольного покрытия. Выбирая такой материал, нужно обязательно проверить обозначение, которое подскажет, для какого пола он рекомендован производителем.

Для уточнения вопроса, какой класс износостойкости ламината чаще всего на практике выбирается потребителями для пола с водяной системой подогрева полов, обустроенной в помещениях квартиры или дома, следует рассмотреть нагрузку, которую испытывают полы в той или иной комнате.

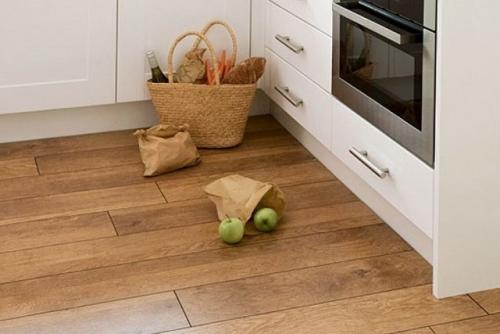

На кухне хозяйки «наматывают» в день немалые «дистанции». Плюс к этому, в столь небольшом помещении нередко находится сразу насколько человек. Так что нагрузки на пол здесь – весьма приличные

• Кухню можно считать помещением с весьма немалой интенсивностью движения людей – даже простое приготовление пищи требует многочисленных перемещений . Кроме того, на кухне часто принимает пищу вся семья, здесь часто устраивают «посиделки» с близкими друзьями. То есть на весьма ограниченной площади одновременно может находиться несколько человек, в результате чего на полы приходится достаточно высокая нагрузка.

Напольное покрытие кухни не застраховано от попадания на него жира, пролитой или разбрызганной из мойки воды. Да ми влажность на кухне всегда повышенная. Поэтому ламинат должен иметь выраженно высокую стойкость к таким воздействиям, то есть быть влагостойким. Если есть возможность, для кухни нужно выбирать ламинат с водоотталкивающим покрытием.

В связи с предполагаемой нагрузкой на покрытие, для этого помещения лучше всего подойдет ламинат 32÷33 класса. Однако, эти классы напольного покрытия часто имеют более низкую теплопроводность и большее тепловое сопротивление, что тоже нельзя сбрасывать со счетов. Во всяком случае, значок о возможности использования с системой водяного подогрева должен быть обязательно.

Ламинат на теплый пол без подложки. Подложка под ламинат под пленочный инфракрасный пол

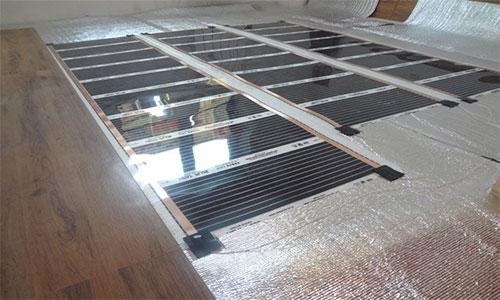

При укладке пленочного ИК пола обязательно настилается подложечный слой —под пленкус инфракрасным обогревом.

Подложка под инфракрасный теплый пол под ламинат должна быть фольгированной, способной отражать тепло, чтоб оно не шло на обогревание потолка квартиры этажом ниже. С данным видом обогрева может использоваться фольгированная подложка из пенополиэтилена,   экструдированного пенополистирола.

Может еще использоваться как подложка для пленочного теплого пола под ламинат

разновидность технической пробки:

• резино-пробковый материал, комбинированный с синтетическим каучуком;
• вариант технической пробки с фольгированной поверхностью.

Обычный пробковый материал с обогреваемым полом не используется по причине высокой теплоизолирующей способности.

Некоторые рекомендации по укладке подложечного слоя:

• Стелется металлизированным слоем вверх, чтобы тепло шло не на обогрев потолка квартиры, расположенной этажом ниже, а на лежащее сверху ламинированное покрытие.
• Листы или полосы подкладки кладутся близко, без перекрытий, и соединяются между собой при помощи металлизированного скотча.
• Пленка обогрева монтируется поверх подложечного теплоотражающего слоя.

При дальнейшей эксплуатации ламинированного пола с подогревом избегайте температурных перепадов и превышения допустимого значения температуры, это может навредить панелям. Повышение температуры должно быть медленным, плавным.
И тогда теплые полы под ламинат обязательно привнесут в ваш дом комфортное тепло.

Источник: https://otoplen-dom.ru/novosti/laminat-na-teplyy-pol-harakteristiki

Теплопроводность ламината. Как обеспечить теплоэффективность системы

С вредными выбросами и перегревом разобрались, теперь поговорим о таком важном показателе, как теплопроводность. Почему пол из ламината может быть неэффективен в плане передачи тепла?

1. Во-первых, само покрытие имеет достаточно низкую теплопроводность в пределах 0,05-0,10 Вт/м²*С, что сравнимо с показателями стекловаты или пенополистирола. То есть, ламинат и сам по себе является неплохим теплоизолятором. Для утеплителей это хорошо, но в данном случае, такое качество материала является помехой.

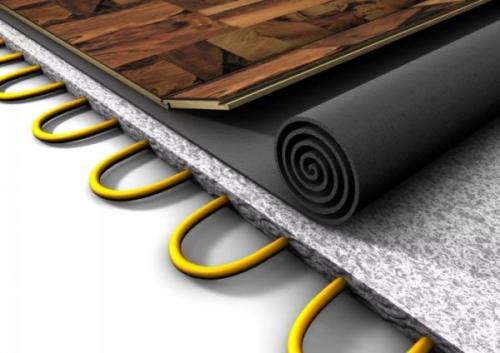

2. Во-вторых, подобными свойствами обладают и подложки, поверх которых монтируется доска. Если вы используете, к примеру, пробку, то она вообще сведёт эффективность тёплого пола практически к нулю. То есть, тепло попросту не будет проникать через подложку к напольному покрытию.

Решением проблемы является применение такого амортизирующего слоя, который пропускал бы тепло вверх. С этим неплохо справляется резиновая подложка, но стоит она достаточно дорого, да и не всегда есть в продаже.

Резиновая подложка

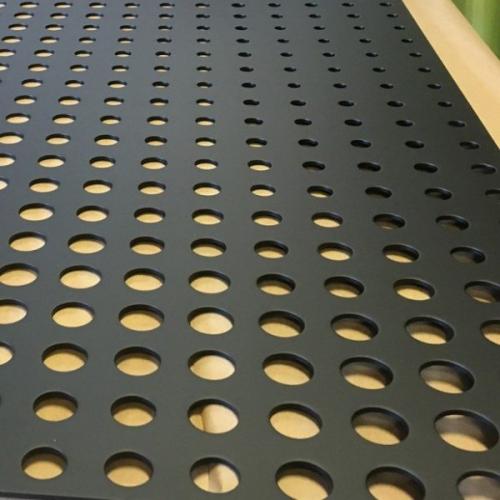

Гораздо проще отдать предпочтение перфорированным материалам, среди которых могут быть рулонные подложки из вспененного полиэтилена, модули из экструдированного пенополистирола и дырчатый строительный картон.

Подложка из ЭППС с перфорацией

Чем тоньше будет подложка под ламинатом, тем лучше она будет пропускать тепло. Однако это накладывает повышенные требования к качеству стяжки – малейшая неровность, которую практически ничего не компенсирует, будет сказываться при монтаже облицовки.

Перфорированный картон

И коль уж зашла речь о стяжке, нельзя не сказать вот о чём. Теплоэффективность греющей напольной системы во многом зависит от конструктива пола, ведь стяжка может быть не только монолитной, но и сухой.

1. Наиболее эффективен вариант с бетонной стяжкой, так как она сама по себе хорошо прогревается, держит тепло и хорошо его отдаёт. Однако такое устройство тёплого пола не всегда возможно – особенно если он устраивается по старым деревянным междуэтажным перекрытиям.

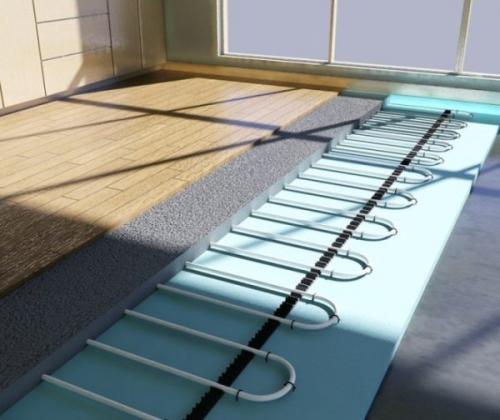

   Греющая система в монолите

2. Бетон имеет большую массу, поэтому в иных случаях приходится обходиться сборными стяжками, которые очень сильно снижают эффективность подогреваемого пола. Хуже всего в этом плане вариант, когда трубы или кабель укладываются между лагами, а сверху них имеется воздушный зазор.

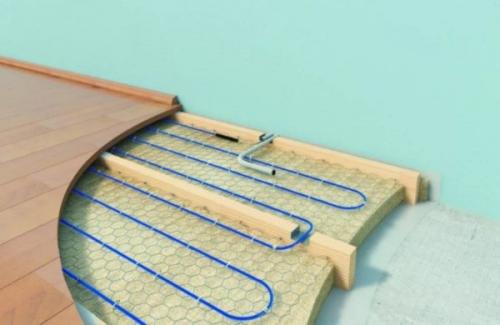

   Сборное основание на лагах под ламинатом

3. Лучше тогда отдать предпочтение системе, монтируемой на металлические теплоотражающие пластины, о которой мы подробно рассказывали в одной из статей на нашем сайте . При таком конструктиве пирога, да ещё с использованием перфорированной подложки, отдача тепла на поверхность пола будет максимально возможной.

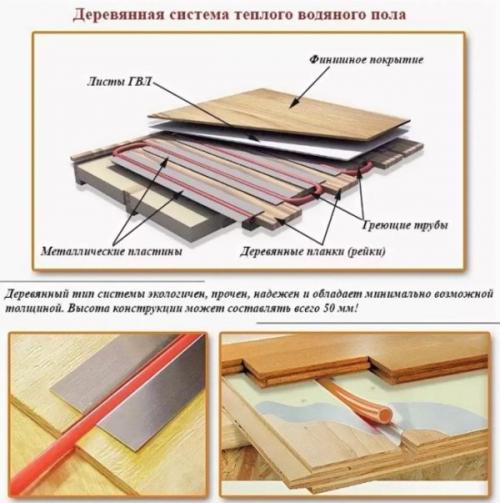

   Тёплый пол по деревянным и металлическим пластинам

Если же вы по каким-то причинам отдаёте предпочтение другому варианту монтажа пирога, то основным условием, которое обеспечит эффективную работу системы, является применение материала с отражающей поверхностью под греющими элементами теплого пола. Это может быть фольга, наклеенная на черновое основание или утеплитель с фольгированной в заводских условиях поверхностью.

Теплоотдача теплого пола под ламинатом. Сочетания разных видов тёплого пола с ламинатом

Тёплый пол в «классической» стяжке

«Классической» мы называем традиционную стяжку на основе цементно-песчаного раствора. Ее минимальная толщина составляет 3 см, но при наличии тёплого пола этот параметр необходимо увеличить до 5 см. В этих системах обычно применяют кабель диаметром от 7 мм. На стяжку укладывают подложку под ламинат, а затем само напольное покрытие.

Плюсы

• Преимущество этой системы - безопасность . Все электрические элементы помещены в негорючую среду, что исключает возгорание напольного покрытия при поломках пола.

Подложка для ламината в такой системе не должна быть изготовлена из материалов с низкой теплопроводностью, поэтому нельзя использовать пробку.

• Стяжка защищает электрические контакты от воды , поэтому такие системы можно применять во влажных зонах.
• Сокращение высоты помещения минимум на 5 см.

Минусы

• К недостаткам следует отнести низкий КПД - энергия расходуется на прогрев стяжки и подложки.
• Низкая ремонтопригодность - при поломке кабеля потребуется демонтаж всей стяжки.

Тёплый пол в тонкой стяжке

Этот метод предполагает использование наливных полов: их можно заливать небольшим слоем минимум 2,5 - 5 мм. Для этой системы потребуется тонкий кабель диаметром меньше 7 мм.

Плюсы

• Больше прогревается помещение и меньше стяжка.
• Электрические элементы все еще находятся в негорючей среде.
• Подходит для влажных помещений.
• Меньше сокращается высота помещения.

Минусы

• Ремонтопригодность низкая , наливной пол надо будет снимать для ремонта тёплого пола.
• Материалы и расходники для этого решения будут стоить дороже, чем для варианта с «классической» стяжкой.

Тёплый пол на основе единого кабеля полностью выходит из строя при повреждении отдельного участка.

Водяной тёплый пол

Система металлопластиковых трубок заливается стяжкой, циркуляция обеспечивается с помощью насоса. Для жидкостной системы нагревания потребуется стяжка толщиной до 10 см.

Плюсы

• Такая обогревательная система способна прослужить до 50 лет , эксплуатация электрических разновидностей обычно не превышает 15 лет.
• Высокая надежность - это означает, что такие полы редко ломаются.
• Высокий КПД при постоянной работе - водяной тёплый пол достаточно долго нагревается, но при этом он даёт самый равномерный нагрев и долго остывает. Это достигается благодаря циркуляции теплоносителя.
• Экономичность - энергия расходуется только на работу насоса. В электрическом полу температура кабеля поддерживается за счёт постоянной подачи энергии.

Минусы

• Низкая ремонтопригодность - для ремонта элементов потребуется демонтировать всю стяжку.
• Можно использовать только в частных домах - подключение к системе центрального отопления в многоквартирных зданиях запрещено.
• Сложность монтажа - для работы с жидкостным полом потребуется большое количество дополнительного сантехнического оборудования.

Инфракрасные маты

Такую разновидность еще называют пленочным тёплым полом. Они хорошо сочетаются с быстрой укладкой ламината, так как не требуют заливки стяжки. При этом у них есть ряд ограничений.

Плюсы

• Высокий КПД - такой пол быстро нагревается и быстро остывает. Он эффективен для помещений, в которых не требуется поддерживать температуру 100% времени.

Инфракрасный пол не нагревает воздух: распространение тепла происходит вместе с электромагнитным излучением инфракрасного спектра. Этот эффект сравним с воздействием солнечных лучей.

• Высокая ремонтопригодность - для ремонта достаточно снять ламинат и удалить повреждённую секцию пола.
• Простой монтаж - для укладки не нужно заливать стяжку и использовать специализированное оборудование.

Минусы

• Нельзя использовать во влажных зонах - подвод электрических элементов не защищён стяжкой, поэтому вода может вызвать замыкание.
• Не подходит для ламината со стальными элементами на замках . Такие детали могут тоже приводить к замыканию.
• Плохо подходит для постоянного использования - постоянное воздействие инфракрасного излучения на организм до сих пор является спорным моментом.
• Нельзя укладывать под мебелью - интенсивный нагрев может повредить отдельные элементы интерьера, это надо учитывать при размещении матов.

Можно ли положить теплый пол под ламинат. Какой ламинат выбрать под водяной теплый пол

Длительное время «теплый пол» и напольное покрытие из ламелей шли параллельными курсами, не пересекаясь. Производители ламината терять значительный сегмент рынка не захотели. В результате в продаже появилось напольное покрытие, совместимое с «теплым полом». У него совершенно другие технико-эксплуатационные характеристики, подходящие под условия функционирования напольных систем обогрева. Чтобы ориентироваться в них, советуем посмотреть статью « Какой ламинат выбрать под теплый пол? », где подробно объяснено, какой ламинат подходит под «теплый водяной пол».

Для тех, у кого мало времени и желания переходить по приведенной ссылке, в концентрированном виде перечислим основные требования для ламелей с жидким теплоносителем в цементной стяжке.

Толщина. Оптимальная толщина ламината под теплый пол — 8 мм при плотности не менее 900 кг/м³. Это позволяет получить прочную доску с хорошей теплопроводностью. Увеличение плотности сказывается на цене. Она выше. Но и прочность, и проводимость тепла у напольного покрытия возрастают.

Для сведения: на упаковке нет данных о плотности. Иногда пишется вес одной ламели или всей упаковки. Узнать самостоятельно цифру плотности не составляет труда: находится объем одной панели путем перемножения толщины, ширины и длины. Затем узнается вес одной ламинированной доски. После этого вес в кг делится на объем в м³.

Теплопроводность. Информацию о теплопроводности можно найти на вкладыше. В соответствии с европейским стандартом EN4725 тепловое сопротивление ламината для водяного обогрева пола не должно превышать 0,10 м²х °K/Вт. На продукции иностранных производителей обозначается надписью «thermal resistence».

Прочность. Ламинат выпускается разной плотностью. Следовательно, у него разные сроки службы, что отображается показателем «класс прочности». Обозначается двумя цифрами. Первая показывает, для каких помещений предназначено:

• 2 — для жилых;
• 3 — коммерческих.

Вторая — насколько прочны ламинированные доски. Под теплый пол нужен ламинат 32-33 класса.

Влагостойкость. Выбирая ламели нужно быть внимательными. Ведь есть напольное покрытие для инфракрасных и электрических полов, а есть специально для водяных. Разобраться помогут надписи. Для водяного подогрева на вкладыше должна быть надпись Н2О или Warm Wasser. Черные и коричневые пиктограммы со стилизованными трубами, не дают информацию о виде «теплого пола», что нужно учитывать.

Экологическая безопасность. При повышении температуры формальдегид начинает выделять вредные испарения. В ламинате под «теплый пол» химические реакции в смоле замедлены благодаря специальным добавкам. Узнать об их наличии, позволяют пиктограммы (см. фото). Обозначение Е0 (NA) показывает, что до +30^oС никаких вредных выделений не будет. Е1 утверждает что эмиссия вредных веществ находится в пределах санитарных норм.

Выделение формальдегида в пределах нормы.

Формальдегида нет.

Влияние высоких температур. Ламинат не любит резких изменений температурного режима в помещении. А «теплый пол», особенно с водяным подогревом, может нагревать напольное покрытие до +40^oС. Способность ламелей выдерживать перегрев обозначается латинской буквой В и цифрой 1.

Износостойкость. Последний контролируемый показатель под водяное отопление пола — износостойкость. Характеризуется классом истираемости. Может быть в пределах АС1-АС5. Оптимальный вариант — АС4.

Классы износостойкости.

Вид замка. До последнего времени специалисты не обращали внимания на тип замкового соединения ламината. Практика показала, что резкие перепады температуры лучше выносят замки Click.

Вид материала. Под теплый пол можно использовать классический ламинат из ДВП (в английском варианте написания HDF), виниловый, кварцвиниловый и SPC-ламинат. На пробковый накладывается категорический запрет — он не пропускает тепло.
