Как сделать тёплый пол на лагах. Конструкция легкой настильной системы

Как сделать тёплый пол на лагах. Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

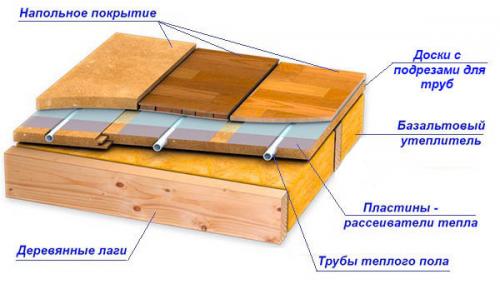

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Теплый пол в деревянном доме без стяжки. Какой теплый пол лучше сделать в частном доме

Существует несколько систем обогрева пола:

1. водяная;
2. электрическая;
3. пленочная инфракрасная.

Сравнительный анализ показывает, что водяной «теплый пол» проигрывает своим конкурентам по двум позициям: любая протечка превращается в огромную проблему, нужны серьезные финансовые вливания на стадии строительства и ремонта.

Однако, есть нюансы.

• На отапливаемой площади более 100 м²уже через 30-35 лет наступает полная окупаемость вложенных средств(при нынешних расценках, а они могут сильно измениться в большую сторону, все это произойдет быстрее). Причина в низких затратах на тепло. Естественно, чем больше площадь дома, тем быстрее семейный бюджет ощущает отдачу.
• Современные системы обогрева пола жидкими теплоносителями крайне редко выходят из строя ранее 50 лет. Это — во-первых. Во-вторых, в деревянных домах другая технология монтажа отопления. Ремонт здесь сложный только в том случае, если уложена керамическая плитка — придется разбивать, а не демонтировать.

Более подробно сравнительный анализ изложен в статьях:

• « Какие теплые полы лучше — водяные или электрические? »;
• « Теплый пол на балконе или лоджии своими руками ».

Из этих же статей можно сделать обобщающий вывод: электрический теплый пол в деревянном доме можно использовать, или как дополнительный вид подогрева, что, по мнению редакции неэффективно, или для постоянного отопления небольшого по площади здания или его части. Например, балкона на втором этаже. В итоге остается вариант водяного обогрева пола.

Многие специалисты могут возразить: водяной «теплый пол» и деревянный дом несовместимы. Лаги и черновой деревянный настил просто не выдержат вес цементно-песчаного раствора, которым проводится заливка контура с теплоносителем. Отказ от стяжки убирает из напольного пирога накопитель тепла, в результате чего при прекращении отопления дом быстро выстуживается.

В принципе, они правы. Залить стяжку можно только в следующих случаях:

• черновой деревянный пол уложен по грунту;
• для лагов брался мощный брус размером 20 х 22 см и более;
• вместо дерева использована бетонная плита перекрытия.

Во всех остальных случаях нужно искать другие способы монтажа водяного теплого пола в частном доме. И они есть — настильные системы обогрева, выполненные «сухим» способом. В их основе лежат металлические пластины из оцинкованной стали или алюминия. Их крылья выполняют функцию стяжки: аккумулируют и рассеивают тепло. Трубы укладываются в специальные канавки в виде перевернутой греческой буквы омега Ω (вид с торца).

Важно: пластины выпускаются под любой шаг укладки труб, что нужно учитывать при их покупке.

Греющий контур по такой технологии может быть уложен:

• на лаги в просветы между половыми досками;
• в полистирольную плиту с бобышками;
• в специальные наборы из реек — продаются в строительных магазинах.

Кроме этого, основа для всей конструкции может быть изготовлена самостоятельно: в пенопласте специальным аппаратом выжигаются канавки под трубы. Кстати, это единственный вариант обустройства водяного «теплого пола», когда контур можно уложить «улиткой».

У каждого способа есть свои сильные и слабые стороны. Общее:

• малый вес;
• отсутствие «мокрых» процессов;
• высокая эффективность;
• универсальность — можно укладывать в любом помещении (спальня, гостиная, кухня, ванная комната), под любое напольное покрытие (керамогранит, кафель ламинат, линолеум и т.д).

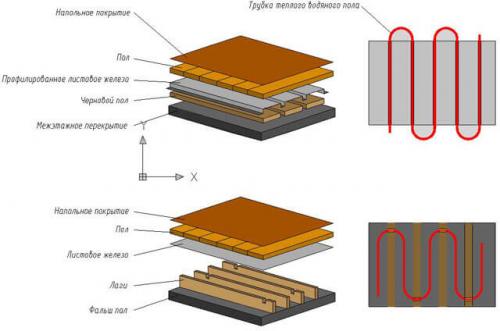

В этом случае половой пирог выглядит так:

• черновой пол;
• теплоизоляционный материал;
• рассеивающие пластины;
• контур с циркулирующей жидкостью;
• финишное напольное покрытие.

Изучим более подробно инструкцию по сухому способу монтажа водяного «теплого пола». Для тех, кто решил воспользоваться стяжкой, отсылаем к работе « Теплый водяной пол под ламинат », где можно получить ответы на все возникающие вопросы — технологии полностью совпадают.

Водяной пол по деревянным лагам. Тёплый пол на деревянный пол – укладка водяной и электрической системы отопления

Чтобы создать тёплую и комфортную атмосферу в современном доме, продвинутые мастера не редко выбирают обустройство полов нагревательными системами. Сам процесс монтажа является несложным, но до недавнего времени владельцам деревянных домов не представлялось возможным произвести укладку напольного отопления чисто по техническим причинам.

Сегодня, в связи с появлением современных технологий, произвести установку тёплых полов на деревянную поверхность является обычным делом. Можно легко обустроить водяной тёплый пол на деревянном полу или электрические системы отопления.

Виды тёплых полов на деревянное основание и особенности укладки

Начинать установку тёплого пола на деревянное основание, нужно с определения его вида. Отопительные системы бывают двух типов — водяная и электрическая.

Смотреть

Водяной тёплый пол

Контур водяной системы представляет собой конструкцию из труб, по ним движется нагретый теплоноситель. Элементы нагрева фиксируются к основанию, затем присоединяются к центральному узлу отопления или к отдельно оборудованному котлу, оснащенному насосом.

Установка водяного пола более популярна при монтаже на деревянные перекрытия, так как производится равномерный обогрев поверхности по сравнению с электрическими системами. Единственно, водяное отопление по степени обогрева будет слабее, и есть вероятность протечек.

Электрический тёплый пол

Электрический пол — токоведущая часть бывает кабельной, плёночной или в виде термоматов.

1. Кабельный — продаётся в матках, имеет разные показатели нагрева и объём производимого тепла. По мощности бывает от 120 до 180 Вт/кв.м.
2. Греющие маты — кабельная разновидность пола, в ней элементы нагрева (кабель) уже уложены на полотно с конкретным шагом.
3. Инфракрасная плёнка — по её краю размещены контакты, а интервал мощности у разных моделей составляет от 150 до 220 Вт/кв.м.

Электрические системы легче в установке, особенно это относится к плёночному полу. Помимо этого, они имеют меньшие размеры и часто, можно обойтись без демонтажа старого полового покрытия.

У них меньше время нагрева и имеется специальный терморегулятор, с помощью которого возможно установить требуемую температуру в каждом помещении. Электрические виды обладают продолжительным сроком службы — до 50 лет.

Однако, при установке на деревянное основание электрических полов есть минусы:

• риск возгорания;
• высокие расходы на электричество.

Кроме того, перед обустройством нужно проверить проводку, на соответствие ей повышенной нагрузки.

Не зависимо от типа тёплого пола, допускается его укладка на деревянную поверхность. Главное, правильно произвести установку и соблюдать правила эксплуатации.

Монтаж водяного тёплого пола на деревянный пол

Правильная укладка водяного контура на деревянный пол осуществляет оптимальное распределения потоков тёплого воздуха в помещении.

Вверху находится прохладный воздух, а внизу — теплый. Именно эта схема размещение тепла считается самой благоприятной. А отсутствие конвективного потока воздуха создаст дополнительное преимущество данному типу отопления.

Инструменты и расчёт материала

Начинать установку водяного пола нужно с подготовки инструментов и материалов. Определим что нам понадобиться:

• уровень;
• разводные и гаечные ключи;
• отвёртки и шуруповёрт;
• ножницы для резки металлопластиковых трубных изделий;
• рулетка;
• прибор для сварки;
• пластиковые трубы;
• плёнка для гидроизоляции;

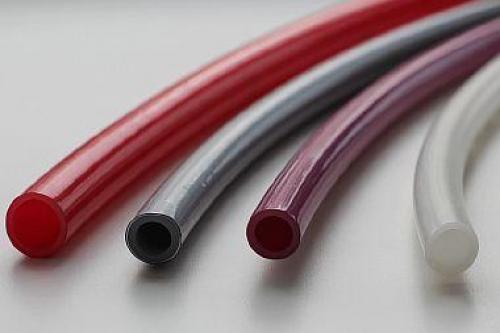

Трубы, для данных конструкций можно выбирать из следующих материалов: пластика, металла, металлопластика. Кроме того, они могут быть бесшовными и шовными.

Узнайте какой может быть расход трубы на теплый пол при расчете на м2 .

Необходимо определиться, по какой схеме будет производиться укладка труб водяного пола — в виде змейки или улитки.

Количество труб рассчитывается отталкиваясь от размера отапливаемого помещения. Материала для утепления и защиты от влаги, для настила под трубы и финишное покрытие, требуется столько, чтобы полностью покрыть отапливаемое помещение.

Размер нагревательного контура водяного тёплого пола рассчитывается в соответствии с шагом и схемой укладки. Когда водяной теплый пол — это единственный источник отопления, то шаг расположения труб колеблется от 100 до 150 мм, а если она выступает как дополнительная обогревательная система — 300 мм.

Подготовка основания

Первоначально, требуется произвести оценку состояния существующего основания.

Как сделать теплый деревянный пол в частном доме. Особенности пола с подогревом в деревянном доме

Устройство системы теплого пола в жилых помещениях – это процесс с рядом особенностей, которые необходимо учитывать до начала работ. Стоит отметить, что речь в статье идет про деревянные дома, но многие дома возведенные до 90-х годах прошлого века мало чем отличаются по конструкции перекрытия полов. Укладка всех слоев в них произведена поверх специальных балок (те же лаги). Читайте также: " Как сделать теплый пол по деревянным лагам своими руками ".

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

1. Комбинация из сухой и бетонной стяжки . Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
2. Жидкая стяжка поверх имеющихся перекрытий . Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
3. Свободный монтаж с вентиляционным зазором . Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
4. Применение отражающих пластин . Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

Теплый пол по деревянным лагам под кафель. Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима  в деревянном доме.

• Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.

  Типы кабельного теплого пола

• Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.

  Инфракрасные маты теплого пола

• Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.

  Конструкция инфракрасного пленочного пола

• Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.
