Как обшить кирпичную трубу профлистом. Отделочные работы

Отделка дымохода – начало проведения кровельных отделочных работ, поскольку иначе можно повредить готовое кровельное покрытие, либо испачкать его. Визуально, как сам дымоход, так и покрытие крыши, должны составлять гармоничный тандем, поэтому для их обшивки целесообразнее всего подбирать идентичные материалы.

В зависимости от того какими материалами предполагается проведение отделочных работ, предусматривается несколько вариантов обшивки. Каждый из них имеет ряд положительных характеристик, впрочем, у каждого есть некоторые минусы.

Клинкерный кирпич и плитка

Достаточно распространен способ, когда в отделке используется клинкерная плитка или кирпич. Достаточная степень прочности, устойчивость к погодным условиям и температурному перепаду — основные его преимущества. Кроме того данное облицовочное покрытие не боится грязи, что немаловажно с эстетической точки зрения. Минус один: необходимость использования полнотелого клинкерного кирпича, посаженного на специальный клинкерный раствор, обуславливают высокую стоимость работ. А потому данный способ в большинстве случаев недоступен широкому кругу потребителей.

Готовые конструкции заводского изготовления

Можно обшивать дымоходы заранее подготовленным материалом. Как правило, это заводской вариант трубы, которая имеет стальной канал. Посредством кирпича, армированной сетки, штукатурки осуществляется окончательное доведение дымоходов до идеального состояния.

Штукатурка

Говоря о дымоходе, предполагающем бюджетный вариант обшивки, стоит вспомнить старый проверенный способ штукатурки дымаря. Несмотря на то, что этот способ считается самым бюджетным, он не менее долговечен и надежен.

Как альтернативные могут быть рассмотрены способы с использование цементно-волокнистых плит, сланца и т.д.

Лист профилированного настила — приоритет выбора облицовочного материала

Рынок отделочных и облицовочных материалов достаточно разнообразен. Основными критериями, обосновывающими выбор того либо иного варианта выступают надежность, прочность, долговечность. Впрочем, не менее важна цена материала и легкость его монтажа.

Профнастил более всего соответствует всем вышеперечисленным требованиям, в силу своих высоких технических характеристик:

Устойчивости к перепадам температурного режима,
Длительности эксплуатационного срока,
Легкости и оперативности монтажа,
Простоты обслуживания,
Малого удельного веса,
Низкой себестоимости.

Профнастилом одинаково хорошо организовывать облицовочное покрытие крыши и облицовку дымоходной трубы. Кроме того он достаточно эффектно выглядит, добавляя строению респектабельности, солидности, подчеркивая стиль.

Профнастил имеет достаточно широкую цветовую палитру, что позволяет реализовывать любое дизайнерское решение.

Разновидности профнастила, подходящие для облицовки дымохода

Широкий ассортимент профилированных листов значительно расширяет границы доступных решений облицовки. Среди выпускаемых видов различают:

Листы комбинированного типа, используемые в организации разнообразных конструкциях ограждающего и отделочного характера,
Профнастил опорного типа, отличающийся повышенной прочностью,
Алюминиевые профилированные листы, характеризующиеся длительностью эксплуатационного срока и повышенной устойчивость к влаге,
Окрашенные листы профилированного настила,
Оцинкованные,
Кровельные,
Облицовочные.

Каждый из видов может быть использован как отделочный материал, а потому приоритет выбора определяет цена вопроса.

Как обшить трубу оцинковкой. Конструкция оцинкованных изделий

Производители выпускают одно- и двухконтурные модификации данных дымоходов.

Одноконтурные изделия из оцинкованной стали зачастую устанавливаются внутри дома или обкладываются кирпичной кладкой.

Во избежание образования конденсата оно должно обязательно утепляться . Без утепления одноконтурные дымоходы из оцинкованной стали использовать снаружи не рекомендуется.

Самостоятельно его можно поставить в шашлычных или помещении для барбекю.

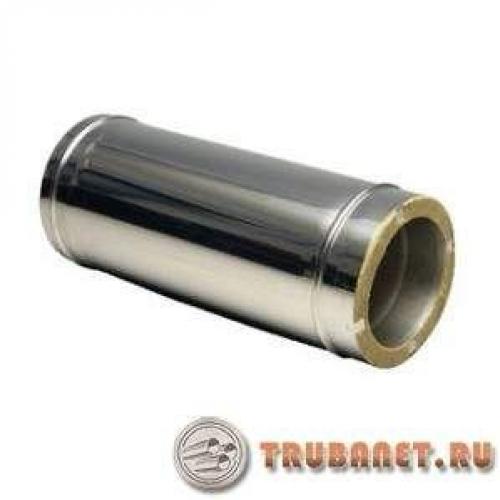

Двухконтурная модификация (сэндвич трубы из оцинковки) так названа из-за многослойной. Она состоит из трех составляющих, двух труб внутренней и наружной, которые утепляются при помощи минеральной ваты или другого огнеупорного утеплителя.

Данная конструкция быстро накаляется, чем активизирует работу отопительных приборов и минимизирует количество влаги, которая скапливается на стенках.

Отдав предпочтение сэндвич трубе из оцинковки можно говорить про эстетичный внешний вид, который гармонично вписывается в общий дизайн экстерьера. Помимо описанной выше технологии создаются конструкции из так называемой черной стали.

Эти сэндвич трубы из оцинковки предполагают, что труба, установленная внутри, будет изготовлена из обычной стали.

Сэндвич трубы из оцинковки для дымохода используются в домах, где стоят отопительные котлы, печи или камины. Также это оптимальный вариант для бань и саун.

Так как устройство бани отличается от обычного дома, то чтобы сохранить в парилке высокую температуру используют сэндвич конструкции, а пространство между ними заполняется минватой, которая является теплоизоляцией экологически чистого состава и при этом она не подвержена возгоранию при высоких температурах.

Чем облицевать трубу дымохода. Отделка кирпичного дымохода

Мы начнем с кирпичного дымохода — конструкции, проверенной временем. Качественно сложенная труба может быть долговечнее, чем дом, и конечно, она заслуживает достойного оформления.

Итак, если красный огнеупорный кирпич не вписывается в дизайн комнаты, проще всего окрасить его. Сегодня существует множество термостойких материалов, способных выдержать сильный нагрев. Краску наносят в два или три слоя, дожидаясь полной просушки предыдущего.

Еще один вариант — оштукатуривание известково-глиняными или известково-гипсовыми составами. Такое покрытие может держаться несколько лет, если все сделать правильно. Кирпичную поверхность очищают, обеспыливают, швы расшивают на глубину прядка 1 см, и только после этого наносят выравнивающий состав. Причем делать это нужно в два-три этапа — сначала штукатуркой, разведенной до сметанообразной консистенции, а потом — более густой.

Когда штукатурка полностью высохнет, ее нужно ошкурить, чтобы добиться ровной поверхности. После дымоход можно будет окрасить в цвет, которого требует стилистика интерьера.

Если дымоход покрывают штукатуркой, ее слой не должен быть толще 10-15 мм, иначе не избежать растрескивания

Как обшить кирпичную трубу профлистом. Отделочные работы 02

Схема крепления изразцов на кирпичной кладке.

К сожалению, и краску, и штукатурку приходится регулярно обновлять. Если же нужна отделка «на века», стоит прибегнуть к другим способам декорирования. Уже многие сотни лет кладочные камины и печи покрывают изразцами. Это своеобразные керамические «коробки» без дна, крышки которых являются лицевой поверхностью облицовки. Делают их только вручную, украшая причудливыми узорами, пейзажными или сюжетными картинами.

Изразцовая облицовка исключительно красива, но есть у нее и другое весомое преимущество. Коробка (румпа) ощутимо усиливает отопительный эффект, так что камин будет гореть жарче, а дров для него потребуется меньше, чем в случае с окрашенным или оштукатуренным дымоходом.

Но есть и недостатки. Первый и основной — высокая цена. Она обусловлена тем, что производство изразцов нельзя поставить на поток, изготовление каждой плитки — долгий и трудоемкий процесс.

Еще одна проблема — трудность отделки. Об установке изразцов нужно позаботиться еще на стадии возведения дымохода. Между кирпичами в раствор закладывают металлические штыри и куски проволоки, на которых и будут держаться отделочные модули, закрепленные через отверстия в румпе.

Срок жизни изразцовой облицовки, установленной на металлические закладные элементы, сопоставим со сроком жизни дымохода

Сложность установки исторически обусловлена тем, что раньше попросту не было клеев, способных выдержать сильный нагрев. Появились они совсем недавно — в конце прошлого века. И это открыло почти безграничные декоративные возможности.

Сегодня кирпичный дымоход можно облицевать плиткой (керамической или керамогранитной), а также мозаикой или клинкером. Но есть варианты еще интереснее. Например, натуральный камень — от тривиального песчаника и известняка до гранита, диабаза и оникса. Но прежде чем закупать понравившийся камень в нужном количестве, стоит поинтересоваться, может ли он выдерживать долгий и сильный циклический нагрев. Некоторые породы в таких условиях быстро теряют «товарный вид», Например, мрамор выгорает, становясь рыхлым и пористым. Кроме того, нужно выбрать клей, способный выдерживать тяжелые облицовочные модули.

С искусственным камнем не возникнет таких проблем. Речь идет об относительно недорогой плитке из подкрашенного бетона, которая на удивление достоверно имитирует своего натурального собрата. Облицовка такого рода весит немного, так что особопрочный клей для нее не нужен. Достаточно лишь устойчивости к нагреву.

Если для работы с благородным природным камнем придется привлекать квалифицированного мастера, то с бетонной плиткой можно справиться своими силами.

Сам процесс облицовки стоит рассмотреть подробно. Прежде всего дымоход нужно просушить, протопив печь/камин, и выровнять его поверхность термостойкой штукатуркой.

Раскладку делают так, чтобы свести подрезку плитки к минимуму. Облицовку ведут снизу вверх. Порцию клея, рассчитанную на 2-3 плитки, наносят при помощи зубчатого шпателя. Плитки погружают в раствор и выравнивают, чтобы все швы были одинаковой ширины.

Полностью облицованную поверхность доводят до идеальной ровности посредством метрового деревянного бруска и киянки. После того, как раствор схватится (обычно на это уходит около часа), плитку промывают мыльной водой. Производят расшивку швов. Спустя примерно 10 мин. излишки раствора удаляют смоченной в воде губкой. И наконец, дав швам как следует высохнуть, доводят облицовку до блеска ветошью.

Отделка трубы дымохода на крыше. Самостоятельная отделка дымохода на крыше в 3 вариантах

Многие считают, что отделка дымохода на крыше нужна только для красоты, отчасти это верно, но эстетическая составляющая стоит здесь далеко не на первом месте. Облицовка нужна, прежде всего, для защиты печной трубы, причем как изнутри, так и снаружи. Далее мы разберем 3 наиболее популярные способа обустройства дымохода, плюс вы узнаете, зачем это нужно и как обшить трубу своими руками.

Зачем отделывать трубу

Причин, по которым необходимо отделывать печные трубы на крыше, как минимум 3:

Высокие температуры, с одной стороны, и холодный воздух с другой — приводят к тому, что на внутренней поверхности трубы оседает конденсат. Но это не простая вода, конденсат представляет собой агрессивный кислотный коктейль, который постепенно разъедает трубу. Наружное утепление смещает точку росы внутрь утеплителя и исключает появление конденсата;

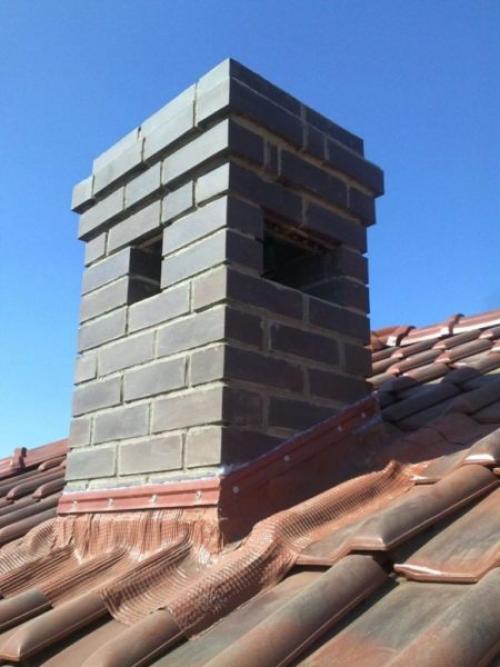

Клинкерный кирпич не требует дополнительной отделки.

222222Если для сооружения дымохода был использован полнотелый клинкерный кирпич или труба из нержавеющей стали, то этим материалам погодные неприятности не страшны. В то время как обычный кирпич без наружной защиты через пару лет начнет сыпаться, сталь будет ржаветь, а бетон трескаться;

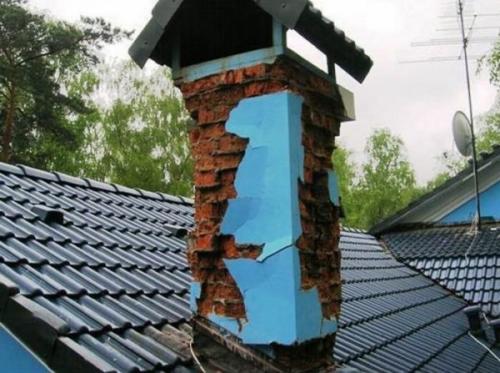

Кроме прочности дымохода существует еще такой важный момент, как защита от дождя самой крыши. Если герметизация сектора соединения трубы с кровлей была выполнена плохо, то уже через год утеплитель придет в негодность, а деревянная стропильная система начнет портиться.

Не стоит дожидаться момента, когда наступит полное разрушение дымохода.

Нормативы и возможные варианты отделки

Дымоходная система, как, впрочем, и все печное хозяйство относятся к важным пожароопасным объектам, соответственно все моменты обустройства строго регламентируются.

Нормы и правила

Все важные моменты, касающиеся обустройства отопления, вентиляции и системы кондиционирования подробно расписаны в СНиП 41-01-2003. Труд довольно объемный, поэтому я перескажу только те нормы, которые относятся к печным трубам:

Температура воспламенения теплоизоляции и отделочных материалов трубы должна быть на 20 ºС выше, чем максимальная температура дымохода снаружи, но в идеале дымоход желательно облицовывать негорючими материалами;
Обшивка трубы металлом допускается, но металл должен иметь антикоррозийное покрытие;
Кирпичная труба должна иметь стены толщиной от 120 мм;
Бетонные дымоходы в частных домах монтируются редко, но если вы решите ставить такую трубу, то бетон должен быть армированным, жаропрочным и иметь толщину стенок от 60 мм;
Минимальный зазор между дымоходом и деревянной кровельной обрешеткой составляет от 130 мм;
Для керамических дымоходов, не защищенных теплоизоляцией, зазор между трубой и деревянными конструкциями кровли составляет от 250 мм;

Чем можно отделать дымоходную трубу

Иллюстрации	Рекомендации

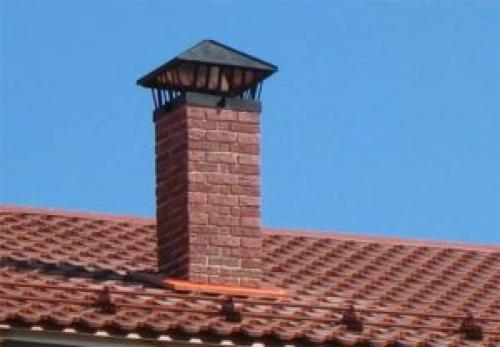

	Клинкерная плитка . Выше упомянутый клинкерный кирпич штука хорошая, но дорогая. Поэтому многие выкладывают трубу из обычного кирпича, а сверху облицовывают ее клинкерной плиткой. Материал способен выдержать любые капризы погоды, плюс такой плиткой можно облицовывать не только дымоходы, но и сами печи внутри дома.

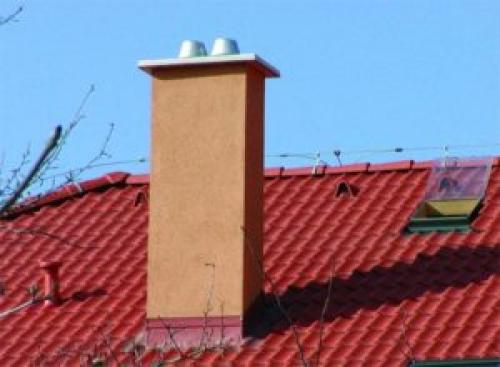

	Штукатурка . Вариант не такой прочный, как клинкерная плитка, но если на поверхности трубы закрепить армирующую сетку из стеклопластика или оцинкованного металла, то держаться штукатурка будет хорошо. Но имейте в виду, своими руками качественно оштукатурить поверхность, стоя на склоне крыши способен далеко не каждый.

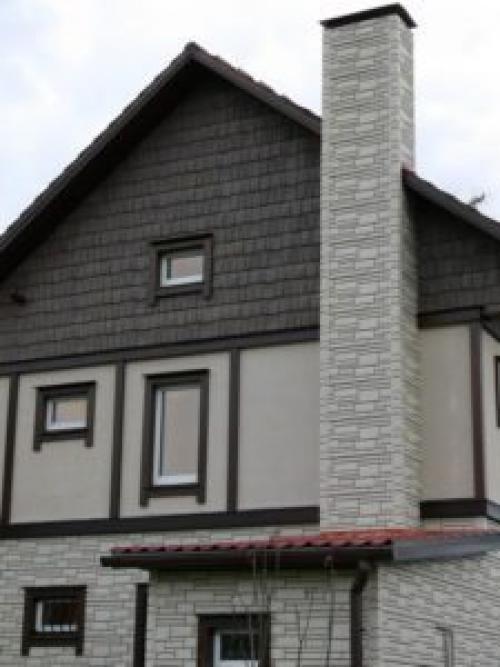

	Сайдинг . Для облицовки дымохода можно использовать любой вид сайдинга, кроме пластикового. Как металлический, так и цементный сайдинг одинаково хорошо подходят для облицовки дымоходов. Более того, данный материал монтируется на обрешетку, а значит, есть возможность заложить под него утеплитель.

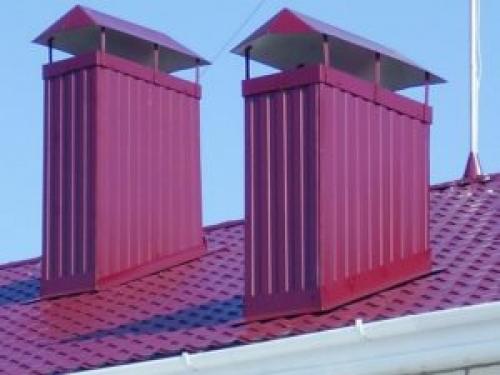

	Профнастил . Отделка дымоходов профнастилом сейчас одна из самых распространенных. Особенно хорошо этот вариант гармонирует с металлочерепицей. Но если подобрать цвет, то стальные дымоходы на кровлях из шифера, ондулина или керамической черепицы также впишутся в общий дизайн.

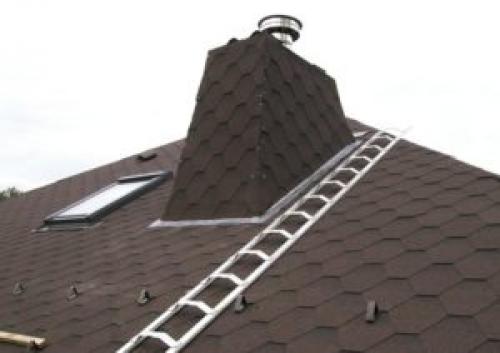

	Битумная черепица . Так как материал производится с добавлением битума, отделывать им настоящую печную трубу категорически запрещено. В данном случае речь может идти только о монтаже вокруг трубы декоративного кокона из огнестойкой фанеры, на который и набивается битумная черепица. Но этот вариант подходит только для сэндвич-труб оборудованных оголовком с искрогасителем.

Металлический каркас для дымохода. Материалы для декорирования трубы в доме

Дымоход незаменим для таких сооружений, как печь или камин, которые часто располагаются в жилой комнате. Встречаются системы дымоотвода, проходящие через весь дом, поэтому он становится неотъемлемой частью интерьера. Чтобы он смог стать гармоничной деталью дизайна помещения, специалисты придерживаются следующего алгоритма:

Создается каркас из металлического профиля, который впоследствии покрывается огнестойкими листами гипсокартона (он маркируется аббревиатурой ГКЛО).
Теплоизоляция достигается за счет стекловолокна или минеральной ваты. Это позволяет отделать дымоход внутри дома любым материалом.
В конце отделки лучше всего использовать гипсовую лепнину или керамическую плитку.

Керамическая плитка в отделке дымохода Источник bestor.ee

Как и снаружи, для отделки внутри самым лучшим вариантом с точки зрения долговечности и прочности является клинкерный кирпич. Материал хорошо впишется в стилистику минимализма без необходимости дополнительного декорирования. Если же теплоизоляция сделана правильно, то хозяин дома сможет выбрать совершенно любой материал для отделки трубы внутри здания.

Герметизация

Отделка дымоотвода обязательно начинается с обустройства точки, где труба выступает на кровлю. Для этого используется защитный фартук, укладываемый в два слоя: поверх покрытия и под кровлю. Обязательным условием является герметизация мест примыкания.

Дополнительная отделка трубы дымохода на крыше является необходимостью только если:

материалы, из которых состоит дымоход, не имеет синергии с дизайном дома;
необходимо декорирование дымохода;
облицовка — кирпич, который не по душе владельцу дома с эстетической точки зрения;
тяги в системе дымоотвода недостаточно для выполнения прямого предназначения системы.

Герметизация трубы Источник www.baywa-baumarkt.de

Герметизация становится только первым этапом для отделки трубы. До недавнего времени в нормах СНиП имелось правило, в соответствии с которым место выхода трубы должно было иметь широкую кладку из кирпича. Это было необходимо для качественной герметизации. Но современные материалы позволяют избавиться от этой необходимости.

Теперь получить высококачественную герметизацию можно без настраивания громоздких дополнений к трубе. Теперь любой кровельный материал может быть завернут на кладку трубы, что позволяет сделать фартук из оцинкованного металла с полимерным покрытием толщиной от 2 до 4 миллиметров герметичным.

Но лучше всего создавать фартук из комбинации металлического фартука и гибкой герметизирующей ленты. Для ее наклеивания потребуется добавка из полимерного или битумного материала. Прокладка этого клеящего слоя проходит под фартуком. Чтобы швы также были герметичными, на них наносится силиконовый герметик.

Зашивка

Дополнительная зашивка нужна далеко не в каждом случае, является необходимостью, если:

при кладке использовался стандартный кирпич;
труба возвышается над крышей больше чем на два метра (такая высота негативно влияет на тягу, а зашивка позволит восстановить ее силу).

Зашивка трубы Источник amazonaws.com

Из-за наличия современных смесей, позволяющих придать материалу повышенную стойкость к высоким температурам, огню и паразитам, в обустройстве дымохода в качестве каркаса стали использовать древесину. Но не все эксперты согласны с таким решением, так как экстремальные перепады температуры все равно могут навредить дереву из-за образования конденсата, впитываемого материалом.

Идеально при отделке печной трубы на крыше использовать металл. Он прост в монтаже, имеет низкую цену и легок. Только следует внимательно отнестись к процессу теплоизоляции. Тогда нагрев обшивки будет исключен. Это добавляет эстетичность и возможность использования любого материала для декорирования. Также хорошим вариантом является декоративный камень, подойдет как натуральный, так и искусственный.

Чем обшить дымоход внутри дома. Отделка дымохода металлическим профилем снаружи

Отделка дымохода на крыше профнастилом – один из простых вариантов, с такой работой справится даже начинающий домашний мастер. Оцинкованный лист, снабжённый антикоррозийным покрытием, станет прочным и долговечным решением: он не горит, не разрушается под воздействием высокой температуры или сильных колебаний, а монтаж такой облицовки не занимает много времени. Однако это холодный материал, поэтому дымоход придётся обязательно утеплять.

Отделка дымохода металлопрофилем проводится после сооружения металлического каркаса. Металлические листы на него устанавливаются внахлёст, чтобы обеспечить максимально прочное соединение. Чтобы листы располагались ровно, при их креплении используют строительный уровень.

Металлопрофиль прикрепляется саморезами, эту работу удобнее проводить с помощью шуруповерта. Между металлическим листом и дымовыводящей трубой располагается слой негорючего утеплителя.

Отделка дымохода внутри здания

Камин или печь обычно монтируются в гостиной или рабочем кабинете, поэтому возникает необходимость провести дымовыводящие пути через второй этаж и помещение чердака или мансарды. Отделка дымохода внутри дома может быть очень разнообразной по внешнему облику, но в любом случае она устанавливается на общую основу. Внутренняя отделка дымохода проводится следующим образом:

Для облицовки дымохода вокруг него сооружается каркас из металлопрофиля, который обшивают специальными гипсокартонными листами. Они должны быть огнестойкими, это обеспечит пожаробезопасность дома. Такие листы обозначаются специальной аббревиатурой ГКЛО.
Каркас утепляется: вокруг дымохода укладывается слой минеральной ваты или других негорючих утеплительных материалов.
Гладкие гипсокартонные листы отделываются любыми выбранными материалами: это могут быть обычные обои, керамическая плитка, штукатурка и многое другое. Такая отделка дымохода камина позволяет гармонично встроить его в пространство комнаты, и выбор материала зависит от стиля оформления интерьера.

Внутренняя отделка дымоходных путей может иметь самую разнообразную расцветку, поэтому её можно выбрать на любой вкус. Однако в любом случае рекомендуется выбирать негорючие материалы, чтобы не повышать опасность возгорания. Это особенно важно в деревянном доме: стены, находящиеся вблизи дымохода, а особенно всех участков изгиба, должны обязательно обрабатываться антипиренами.

Облицовка дымохода может быть выполнена любыми современными отделочными материалами. Их выбор зависит от того, какие именно функции выполняет данная конструкция.

На сегодняшний день есть два вида дымоходов:

Действующие.
Декоративные.

Рассмотрим подробнее:

Первый вариант конструкции может быть только в том случае, если в доме есть камин или печь(см.). Он служит для нормальной вентиляции, чтобы дым свободно выходил наружу.
Декоративный дымоход служит простым украшением строения и не несет никаких функциональных свойств. Для того и для того типа конструкции используются аналогичные материалы для отделки.

Совет. Действующий дымоход сооружается из огнеупорного красного кирпича, декоративный — из гипсокартона или другого подобного материала.

Как обшить трубу на крыше. Заделка квадратной трубы на шиферной крыше

Шиферная крыша вносит свои нюансы при необходимости создания герметичной трубы. Из-за шифера нельзя применять какие-либо иные детали для изоляции, поэтому эффекта защиты добивались за счет цементно-песчаного фартука, который создавался следующим образом:

Все щели должны быть перекрыты подворотничками из оцинкованной стали. Такой материал не подвергается коррозии и может прослужить долгий срок.
Заливается цементно-песчаный раствор так, чтобы он был выше уровня крыши. Если же в процессе был использован картонный цилиндр, то процедура протечет легче и проще.
Отвод воды должен быть осуществлен при помощи наклонного выступа, который нужно расположить со стороны конька.

Проводя герметизацию дымохода, не стоит забывать об отводах для воды Источник dom.dacha-dom.ru

Если же при заливке для удобства был использован картонный цилиндр с полиэтиленовой пленкой или бортик из пластика, то эти части должны быть удалены после затвердевания массы. Несмотря на свой внешний вид, такой способ герметизации ничем не уступает альтернативным, которые невозможно использовать на крыше с шифером.

Заделка многослойных дымоходов круглой формы

Намного легче обустраивать герметизацию на современных дымоотводах круглой формы. Простота процесса обуславливается тем, что не требуются дополнительные приспособления, так как труба уже укомплектована всем необходимым. Установка происходит в три этапа:

Прогрунтовать край трубы, куда будет крепиться гидроизоляция.
Сделать отверстие в гидроизоляции, после чего приклеить ее при помощи мастики к трубе.
Лист должен быть прикреплен к обрешетке. Труба пропускается через колпак, между которым должен быть расположен хомут с термостойкой прокладкой.

Круглые дымоходы из металла Источник pinterest.com

Если же колпаков нет, то взамен используются гибкие эластичные заделки для труб. Герметик также может быть использован в любом другом месте, где требуется улучшить изоляцию крыши.

Гидроизоляция плоской кровли: требования, используемые материалы, этапы монтажа

Заделка трубы на битумной крыше

В таком случае дымовая труба должна быть заделана при помощи ленты Вакафлекс. При этом соблюдается следующий порядок действий:

Создание разделки из ленты.
Разделка прижимается при помощи футляра.

Фартук на кирпичную трубу. Как обойти трубу металлочерепицей?

При обходе трубы металлочерепицей на крыше, ширина ската которой не превышает 80 сантиметров, предстоит решить две задачи.
В первом случае нужно перехватить воду со ската над трубой и разогнать ее в разные стороны от трубы, а также пустить воду с нижней части примыкания трубы.
2 задача — не пропустить влагу, которая будет спускаться по стенкам трубы в дом.
Для решения двух задач при монтаже металлочерепицы необходимо вокруг трубы смонтировать металлический фартук, часть которого будет расположена в плоскости крыши и закреплена.
Другая часть будет подниматься вдоль трубы на 200 миллиметров выше плоскости кровли.
Поверх фартука монтируют планку примыкания с помощью герметика.
После монтажа фартука часть трубы под фартуком останется в недоступности.
Поэтому стоит проверить, чтобы гидроизоляция была тщательно заведена под боковые грани трубы и вне ее должны быть встроены водоотводящие желоба.
Для такого монтажа необходимо сделать на задней грани трубы дополнительную обрешетку, а примыкающий к трубе лист металлочерепицы отрезать по длине таким методом, чтобы линии резов были расположены над линиями штамповки.
Расстояние от верхней грани трубы для этих линий должно быть приблизительно 15 сантиметров.
Обрезки листов металлочерепицы могут быть использованы для дальнейшего монтажа.
В первую очередь стоит отметить, на боковых гранях трубы прочерчивают линии на 15 сантиметров выше верха кровельного покрытия, также необходимо подготовить нижнюю боковую правую и левую детали фартука.
Точно сделанные детали должны подниматься на боковую грань трубы на 15 сантиметров, заходить на трубу на 20 сантиметров, боковыми частями заходить за верхний гребень волны металлочерепицы, а нижней частью доходить до низа нижней детали фартука.
Верхняя часть фартука должна заканчиваться отбортовкой вверх.
Герметизируют все места соединений фартука.
В верхней части смонтируйте уплотнитель.
Верхние листы металлочерепицы разрежьте горизонтально в нижней части штатной резкой.
Там, где сделаны нижние штатные резки, добавьте по одному длинному листу и доведите уровень стыковки рядом со скатом.
Поверх закрепите фартук, верхняя деталь которого должна быть зажата между трубой и монтируемыми листами.
Чтобы предотвратить попадание воды в боковые грани трубы, под фартук закрепите жестко по периметру трубы планку примыкания и тщательно загерметизируйте зазор между боковыми гранями трубы и планкой примыкания.
