Гипсоволокнистые листы для наружных стен. Что такое гипсоволоконный лист

Наверняка все знают, что обычный гипсокартон состоит из минерального гипсового сердечника толщиной 9 или 13 мм, который с двух сторон покрыт слоем плотного картона.

Несмотря на похожее название, гипсоволоконный лист принципиально отличается от гипсокартона по своему устройству, внешнему виду и техническим характеристикам.

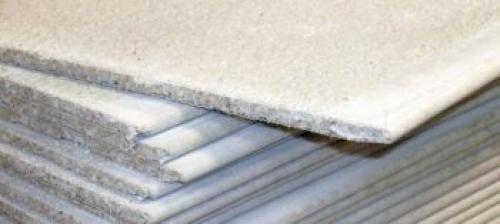

Лицевая плоскость и торцевая кромка ГВЛ.

Внутреннее устройство гипсоволоконного листа:

Сердечник ГВЛ также отливается из жидкой минеральной смеси на основе гипсового связующего вещества, но на этом сходство этих материалов заканчивается;
В процессе производства в жидкую гипсовую смесь добавляются прочные распущенные волокна натуральной целлюлозы;
Они обволакиваются гипсовым раствором и выполняют функции армирующей обвязки внутри минерального сердечника;
Снаружи гипсоволоконные листы не имеют картонной оболочки. Вместо нее в наружные слои раствора заливается армирующая стеклосетка;
Для наружных работ и отделки помещений с высокой влажностью применяются гипсоволоконные листы повышенной влагостойкости;
В процессе изготовления в гипсовую смесь вводятся гидрофобные добавки, которые препятствуют проникновению влаги в толщу материала.

На схеме показана внутренняя структура гипсоволоконной плиты.

Гипсоволоконные листы отличаются от гипсокартона намного лучшими эксплуатационными качествами. В то же время у них есть один существенный недостаток — более высокая цена .

Технические характеристики материала

Чтобы вы могли правильно рассчитать количество материалов для работы, ниже я приведу основные технические характеристики ГВЛ — размеры и толщину листов, заводскую маркировку и пр. Также расскажу обо всех преимуществах и недостатках этого материала:

Размерные характеристики:

Габаритная длина — 1500, 2000, 2500, 2700 или 3000 мм;
Габаритная ширина — 500, 1000 или 1200 мм;
Толщина листов — 10, 12, 15, 18 или 20 мм;

Размеры листов для отделки потолков и стен.

Удельный вес — в зависимости от толщины, 1 м² материала может весить от 14 до 26 килограмм;
Форма кромок:

Листы с прямой кромкой — применяются для выравнивания чернового напольного покрытия;
Листы с фальцевой кромкой — используются для отделки и выравнивания стен и потолков;
Плиты с пазогребневыми кромками — предназначены для монтажа сухой стяжки пола.

Размеры плит для стяжки пола.

Заводская маркировка. Для примера я поясню, как расшифровать маркировку и размеры ГВЛ листа для стен «ГВЛВ 2500х1200х12 ФК/А»:

ГВЛ — гипсоволоконный лист. Если указана маркировка ГВЛВ, то индекс «В» означает повышенную влагостойкость;
Следующий набор цифр — линейные размеры ГВЛВ листа (длина, ширина, толщина) в миллиметрах;
Буквы после размеров обозначают тип кромки. ПК — прямая кромка, ФК — фальцевая кромка, ПГ — пазогребневая кромка;
Символы «А» или «Б» характеризуют точность изготовления. А — высшая точность, Б — допускаются отклонения в линейных размерах.

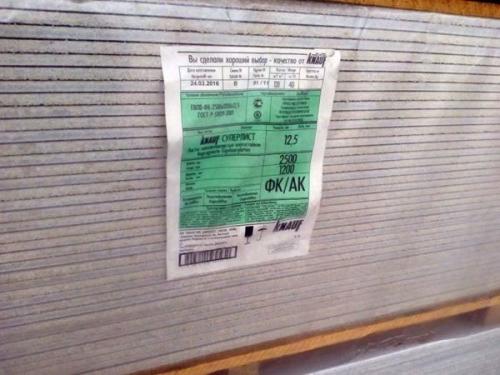

На заводской маркировке указаны все технические характеристики.

Основные эксплуатационные качества:

Преимущества

Недостатки

Гипсоволоконные листы не разрушаются под воздействием влаги, поэтому их можно использовать на улице и в неотапливаемых сырых помещениях;
Влагостойкие плиты обладают высокой морозостойкостью, поскольку вода не проникает в толщу материала и не разрушает его изнутри силами морозного пучения;
Целлюлозные волокна прочно связывают частицы материала, за счет чего он не трескается и легко обрабатывается режущими инструментами;
Армирующая стеклосетка не плавится и не горит под воздействием открытого пламени и высоких температур;
Она хорошо противостоит нагрузкам на растяжение, поэтому обеспечивает высокую прочность листов на изгиб и на излом.
Материал изготавливается исключительно из натурального сырья, не содержит вредных примесей и токсичных компонентов, поэтому может использоваться для отделки жилых и спальных помещений.

Достаточно высокая стоимость;
Большой удельный вес;
ГВЛ продается не в любом строительном магазине, а некоторые размеры плит можно купить только по предварительному заказу.

Толщина ГВЛ для стен. Виды ГВЛ для пола: основные типы маркировки, что она означает

Гипс – сам по себе материал гигроскопичный, поэтому укладывать на пол ГВЛ-плиты, если помещение подвергается воздействию влажности, не рекомендуется. Для комнат, имеющих постоянные высокие показатели влажности, например, для кухонь, ванных, санузлов, бассейнов и саун, лучше приобретать ГВЛВ, то есть влагостойкие плиты

Внешне листы не отличаются друг от друга, поэтому важно обращать внимание на маркировку

Что такое ЛДСП: размеры листа, сферы применения, как выбрать (прочитать подробнее)

Для оформления напольного покрытия выпускаются специальные элементы пола ГВЛ, маркируемые «ЭП». Чаще всего материал производится фирмой «Кнауф», которая и является основным поставщиком листовой продукции на отечественном рынке. Все товары отличаются не только высоким качеством, но и повышенными прочностными характеристиками.

Некоторые предпочитают укладывать на пол обычные ГВЛ-плиты, но для этого берется не один, а два элемента, которые располагаются со смещением относительно друг друга. Это расстояние чаще всего не превышает 3-5 мм. Если используются специальные листы ГВЛ для пола Кнауф, они укладываются в один слой, потому как обладают достаточной прочностью.

Изделия, предназначенные для пола, выпускаются с маркировкой «ЭП».

Помимо этого, изделия классифицируются и по типу кромки. Если листы отличаются прямой кромкой, они маркируются «ПК». Выпускаются также плиты с фальцевым краем, позволяющим минимизировать зрительное восприятие стыков. Размер фальца обычно варьируется по ширине от 2,8 до 3,2 мм, глубина – 1,7-2,3 мм. Оформлять пол уместно как одним, так и другим типом материала, но ввиду того, что цена ГВЛ для пола с фальцованными краями выше, многие предпочитают приобретать листы с прямой кромкой.

Как уже указывалось, процесс производства плит регулируется нормами ГОСТа. Исходя из этого, выделяются такие варианты стандартных размеров:

ширина, см – 50, 100, 120;
длина, см – 150, 200, 250, 270, 300;
толщина, мм – 12,5, 15, 18, 19, 20.

Не всегда получается придерживаться этих показателей, поэтому возможно отклонение по ширине, но не более 3-4 мм. Что касается длины, здесь отступления не должны превышать 2-3 мм. В редких случаях, если плиты длинные, этот показатель достигает 4 мм.

Толщина ГВЛ-листов может варьироваться в пределах 12,5-20 мм.

Чтобы не ошибиться при покупке материала, следует знать, что означает та или иная маркировка, например, ГВЛ-ПК 2000х1000х12,5. Здесь можно увидеть, что представлена обычная плита, не обладающая влагоустойчивыми качествами, отличающаяся прямой кромкой. Если на маркировке указана аббревиатура «ВГЛВ-ФК», это значит, что плита влагостойкая с фальцевой кромкой.

Одно из ключевых преимуществ гипсоволоконных листов – трудногорючесть. Даже целлюлоза, которая домешивается в гипсовую смесь, не горит и не воспламеняется, при пожаре материал не способствует распространению огня, что особенно актуально, например, в деревянных домах. Помимо этого, плиты при горении не будут выделять токсических веществ.

ГВЛ для стен в ванной. Почему гипсоволокнистая плита?

Что такое ГВЛ? По сути тот же гипсокартон, только усовершенствованный. Преимуществ у гипсоволокнистых плит больше, чем у ГКЛ. Материал отличается высокими прочностными показателями, влагостойкий и огнеупорный. По данным характеристикам во многом превосходит гипсокартон, поэтому чаще применяется в качестве основания под плиточный пол. Еще одно преимущество, которое отличает ГВЛ от ГКЛ, отменная прочность материала, что позволяет использовать плиты при обустройстве ровного напольного покрытия способом сухой стяжки.

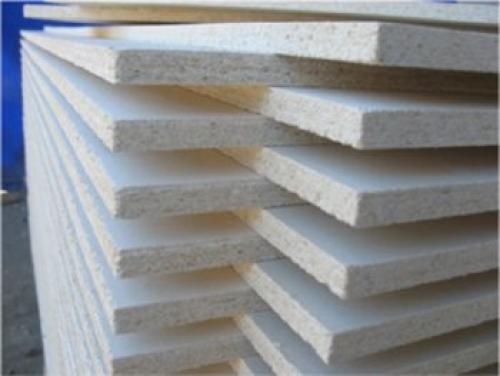

Плита гипосоволоконная

Если укладка кафеля выполняется в ванной комнате, тогда в качестве основания для плитки укладывают специальные гипсоволокнистые листы, отличающиеся влагостойкостью – ГВЛВ. Технология укладки гипсоволокнистого перекрытия под плитку не представит сложностей, главное — следовать технологии и рекомендациям специалистов. Ниже приведем несколько полезных советов от опытных мастеров-плиточников, они помогут при облицовочных работах.

Плита ГВЛВ – надежная основа под укладку кафеля во влажных помещениях

Характеристики и особенности материала

Гипсоволоконные панели имеют массу параметров, которые выгодно выделяют их среди других листовых изделий:

Прочность. Однородная структура обеспечивает высокие показатели. Это объясняется составом: гипс и волокна целлюлозы, дающие армирующий эффект.
Вязкость. Элементы можно обрабатывать различными способами: пилить, фрезеровать и т. д., это не приведет к повреждению структуры и деформации деталей. Именно за счет этого достигается хороший результат при устройстве теплого пола.
Пожаробезопасность. Продукция не поддерживает распространение огня, что позволяет укладывать плиты на различные системы коммуникаций.
Низкая теплопроводность. Получаемая гипсоволокнистая поверхность может использоваться в качестве дополнительного утеплителя. Но это значительно усложняет процесс устройства теплого пола, поскольку систему приходится буквально встраивать в листы ГВЛ.
Широкий спектр применения. Плиты подходят для оснований из бетона и дерева, а также для устройства сухой стяжки. Листы обладают сравнительно небольшим весом, поэтому не оказывают значительную нагрузку на основания . Материал можно укладывать своими руками без привлечения специалистов.

Используется ли ГВЛ для обшивки дома снаружи. Особая атмосфера дома

Предпочтения потребителей сегодня безусловно на стороне экологически чистых материалов. Однако сама по себе деревянная мебель, натуральные ткани и гипоаллергенные краски всё-таки вторичны. Внимание следует обращать на безопасность основных строительных материалов, из которых возводится дом и которые используются для отделки внутренних помещений.

К примеру, широко используемая в современном каркасном строительстве ориентированно-стружечная плита (или попросту OSB) содержит в своём составе весьма опасный для нашего здоровья формальдегид.

И хотя концентрации подобных соединений в современных строительных материалах сравнительно невелики (для OSB этот показатель равен 120 мг на 1 кг), проблема остаётся весьма актуальной. К тому же, учитывая, что каркасный дом всё-таки представляет собой хорошо изолированный теплосберегающий контур, в некотором роде «термос», лучше не оставлять шанса потенциально опасным материалам появиться в жилых помещениях. Проще совсем исключить их из своего окружения, чем подвергать свою семью постоянному риску и возможным опасностям.

ГВЛ же в своём составе не содержит токсичных компонентов и имеет кислотность, аналогичную параметрам человеческой кожи. Так что по «человеколюбию» этот материал вполне сопоставим с натуральной древесиной.

Важно и то, что гипсоволокнистый лист обладает уникальной способностью регулировать микроклимат помещения, то есть поглощать избыточную влагу и выделять её обратно в окружающую среду при недостаточной влажности воздуха. По аналогии с древесиной можно сказать, что ГВЛ тоже «дышит». А значит, материал в прямом смысле помогает воплотить в жизнь замысел постройки комфортного и чистого дома.

Конечно, одно только использование гипсоволокнистого листа в качестве обшивки каркасных стен не решит все проблемы экологии дома разом. Однако такое превентивное решение поможет снизить вероятность появления вредных соединений в атмосфере дома. Конечно, при условии использования экологически безопасных красок и других материалов для финишной отделки и декора.

ГВЛ как преграда шуму

Следующим в череде важных компонентов, из которых как из кирпичиков складывается идеальная внутренняя среда дома, является акустический комфорт. Это один из важнейших этапов, ведь очевидно, что как внешняя стена, так и межкомнатная перегородка должны препятствовать проникновению посторонних звуков. И обшивка гипсоволокнистым листом обладает в этом плане особыми характеристиками.

Распространён миф, что каркасные стены или перегородки представляют собой «барабаны», которые к тому же пропускают любой звук. Такое возможно лишь в случае полного пренебрежения правилами устройства сборных конструкций.

При грамотном соблюдении технологии «сухого» строительства каркасные стены ни в чём не уступают «традиционным» в способности изолировать помещение от внешних шумов. И в этом отношении выглядят куда лучше панельных многоэтажек, где «музыкального» или особо деятельного соседа с перфоратором вынужден слушать весь дом.

Поэтому при планировании типа конструкции и толщины стен и перегородок сразу после теплосберегающих свойств отдельным пунктом следует расчёт по параметрам звукоизоляции.

Здесь следует отметить, что большинство используемых в строительстве материалов (дерево, кирпич, пеноблок) эффективно гасят шумы лишь в относительно небольшом диапазоне звуковых частот. Каркасная стена в этом плане позволяет получить больший комфорт.

Высокая плотность гипсоволокнистого листа позволяет значительно снизить уровень шума. По этому показателю ГВЛ в два раза превосходит OSB. Такая обшивка буквально перекрывает путь звуковым волнам всех частотных диапазонов. Низкочастотный технический шум (котловые горелки и двигатели насосов в технических помещениях котельных), средне- и высокочастотные звуки из динамиков и телевизора, музыка и голоса людей особо досаждать уже не будут.

Конечно, обычная каркасная стена или перегородка не способна лишь за счёт наличия ГВЛ обеспечить полную тишину, для этих целей используют особые технические решения. Не стоит забывать и то, что звукоизоляционные параметры в немалой степени зависят от толщины стены. Безусловно, не обойтись и без дополнительных звукоизоляционных материалов, таких, как минеральная вата. Однако на фоне конкурентов именно гипсоволокнистый лист смотрится наиболее выигрышно.

ГВЛ для наружных работ. Сфера применения

Гипсоволокнистые листы применяют для различных задач в жилых и хозяйственных помещениях.

Создание перегородок позволяет разделить помещение на несколько небольших комнат. Этот прием часто используется в больших квартирах-студиях, чтобы отделить детскую или кухню. Каркас перегородки изготавливается из стального или деревянного профиля. Затем на обрешетку крепится ГВЛ ФК. Для этого цели используются листы толщиной 12,5 мм . Для придания конструкции прочности и повышенных звукоизоляционных свойств допускается укладка гипсоволокнистых листов в два слоя. Обрешетка покрывается с двух сторон, а внутрь укладывается слой утепляющего или звукоизоляционного материала.

Перегородка из ГВЛ листа

Обшивка стен – материал может использоваться для выравнивания стен, крепление также производится на деревянную или профильную обрешутку. Рекомендуется использовать ГВЛ ФК или ГВЛВ ФК в зависимости от влажности помещения. Обшивка может сочетаться с утеплением . Внутри подвесной стены можно спрятать электропроводку и сантехнические трубы.

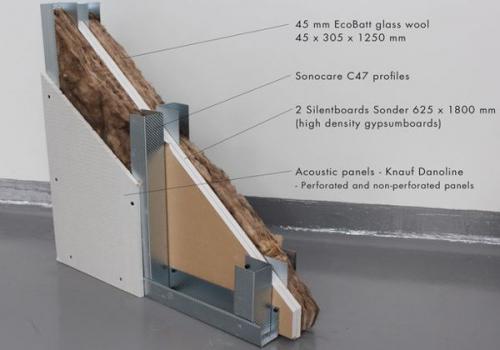

Обшивка стен гипсоволокнистыми листами с закладыванием внутрь слоя теплоизоляции

Подвесной потолок крепится к перекрытиям на металлическую или деревянную обрешетку. Потолок не выполняет несущей функции, его основная задача заключается в создании ровной бесшовной поверхности под последующую финишную отделку. Чтобы обезопасить материал от протечек с верхних этажей, рекомендуется использовать влагостойкий ГВЛ толщиной 10 мм . При расположении электрической проводки на потолке листы помогают скрыть гофры, в которых проложены электрические кабели.

Потолочная обрешетка на прямых подвесах

Острые элементы обрешетки не должны соприкасаться с электрическими проводами.

Отделка мансарды – потолок в мансардном помещении также может быть отделан с помощью ГВЛВ . Допускается однослойная или двухслойная конструкция покрытия. Под обрешетку укладывается изоляционная обшивка, крепление может производиться к стропильной системе.

Обшивка мансардного помещения с помощью листа ГВЛ

Укладка чернового пола – ГВЛВ используется для создания сухой стяжки. Этот метод не рекомендуется использовать во влажных помещениях. В качестве утеплителя и звукоизоляции используется минеральная засыпка (перлит, керамзит или вермикулит). Такой способ стяжки позволяет произвести монтаж собственными силами, при этом по полу сразу можно ходить и укладывать чистовое покрытие.

ГВЛ влагостойкий для наружных работ. Влагостойкий ГВЛ и ГВЛВ

ГВЛ и ГВЛВ можно применять в помещениях с влажностью 60%. ГВЛ – это плотный материал, который производят из гипса и волокон распушённой целлюлозы. Панели ГВЛ – слабогорючие материалы класса Г1. Продукцию применяют в огнестойких конструкциях. Панели могут иметь прямые (ПК) и фальцевые (ФК) кромки.

ГВЛВ можно использовать в неотапливаемых помещениях. Панели обрабатывают гидрофобизатором. Материал ГВЛВ весит 32—44 кг. Основные характеристики листов:

предел прочности при изгибе – 6,0 – 5,5 МПа;
влажность – менее 1%;
паропроницаемость;
низкая теплопроводность;
твёрдость – более 20 Мпа.

Применение гипсоволокнистой панели позволяет сократить отделочные работы. Плитами ГВЛ и ГВЛВ Кнауф утепляют пол, стены комнат, мансард, веранд, чердаков.

Среди достоинств материала:

звукоизоляция, огнестойкость;
надёжность панелей (выдерживают тяжёлые предметы);
водостойкость;
не выделяет вредных веществ.

Чтобы лучше разобраться в том, что такое ГВЛ, следует знать процесс изготовления панелей.

Процесс изготовления листов

Гипсокартон производится по литьевой технологии. По конвейеру идёт полоса картона, на которую наливают жидкое вяжущее вещество. Сверху закатывают в лист картона, развальцовывается. Затем, когда вяжущее вещество схватывается, на гильотине материал режется по размеру. Далее продукт идёт в сушку.

Гипсоволокнистый материал делают путём полусухого прессования. На формовочный стол насыпают слой 5–7 см из вяжущего вещества с целлюлозой. Все это прессуется в толщину 12 мм. После пресса получают твёрдую поверхность, которая идёт в сушку.

Линия производства ГВЛ Источник prom.st

Процессы изготовления волокнистого листа и гипсокартона отличаются. Кроме этого, материал по-разному отделывают. Гипсокартон можно сразу шпаклевать. ГВЛ имеет не гладкую поверхность, поэтому наносят базовую и финишную шпаклёвку.

Несложно разобраться по маркировке ГВЛВ, что это материал влагостойкий.

Примеры маркировки:

ГВЛВ-ПК-2500х1200х10.
ГВЛ-ФК-2500х1200х10.

Особенности работы с влагостойким гипсокартоном

ГВЛ подходит для работы в помещениях с агрессивной средой:

кухнях;
ванных;
душевых;
бассейнах.

Стыки, кромки панелей обрабатывают влагонепроницаемыми составами. Пропитку проводят до отделки, чтобы влага не попадала внутрь материала.

Изготовление каркаса Источник izgipsokartona.com

Монтажные работы начинают с изготовления каркаса, для которого используют металлические профили.

Рассмотрим лист ГВЛ, что это такое для кухни и ванной. Кнауф предлагает варианты декора и дизайна, которые специально разработаны для влажной эксплуатации. Комплектные системы «Сухое строительство» Кнауф для внутренней отделки признаны передовыми.

Применение панелей в строительстве

Укладка ГВЛ на пол

Монтаж «сухого» пола из плит происходит быстро и просто.

Монтаж ГВЛ на стену без каркаса. Основные способы монтажа гипсокартона на поверхность стены

Чтобы оценить преимущество бескаркасного монтажа гипсокартона, можно еще вкратце рассмотреть оба существующих способа путем их сравнения.

Справедливости ради следует отметить, что иногда при монтаже гипсокартона без установки каркаса обойтись невозможно, поэтому этот случай тоже стоит упомянуть в рассмотрении способов установки материала.

Итак, существует две основных технологии закрепления гипсокартонных листов к стене с целью ее выравнивания:

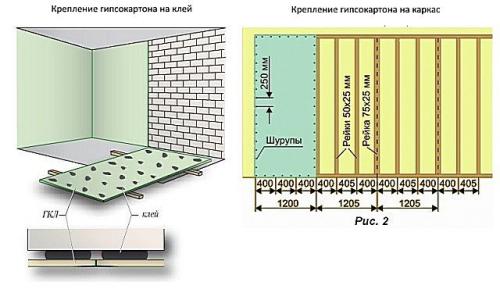

Принципиальные схемы двух основных технологий выравнивания стен гипсокартоном

Монтаж листов с помощью саморезов на каркасе, изготовленном из металлического профиля или деревянного бруса. Этот способ выбирается в тех случаях, когда стена требует дополнительной термо- или звукоизоляции, и утеплительный материал устанавливается именно в каркасную конструкцию, или же в том случае, если стена имеет очень большие перекосы, которые сложно выровнять штукатурными слоями.
Фиксация листов на стену с помощью саморезов и монтажной пены или же на клеевой состав, изготовленный на гипсовой основе. Саморезы и пена для закрепления гипсокартона используются, если требуется обшить не только деревянную стену, но и поверхности, выведенные из других материалов, требующие коррекции. Клеевой же гипсовый состав чаще применяют для выравнивания бетонной или кирпичной стены. Однако, нужно сразу же отметить, что бескаркасный способ крепления гипсокартона стоит использовать только в том случае, когда стены имеют высоту, не превышающую 3000 мм.

В данной публикации будут рассматриваться нюансы только бескаркасного крепления гипсокартона.

ГВЛ на стены. Плотность, прочность

Если сравнивать ГВЛ и ГКЛ, то гипсоволокно имеет большую плотность, и, соответственно, при одинаковой толщине, большую прочность и массу. Большая прочность — оно, вроде, хорошо. Во всяком случае ГВЛ не так просто пробить ударом. Плюс еще в том, что на каркасную стену, обшитую ГВЛ, можно без опаски навесить полки.

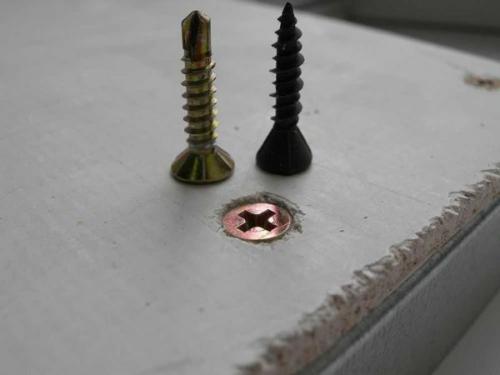

Далеко не любой винт можно закрутить в ГВЛ без предварительного сверления отверстий

С другой стороны большая плотность — сложнее монтаж. Далеко не всякий саморез можно закрутить в гипсоволокнистую плиту без предварительно сделанных отверстий. Можно обойтись без сверления, но только если использовать винты с самонарезной головкой и мощный шуруповерт. Причем, без предварительной зенковки (сверления отверстия большего диаметра) «утопить» шляпку в гипсоволокне не получится. При обшивке ГВЛ в два слоя без предварительного сверления отверстий, может получиться так, что винт, закручиваемый во второй лист, «пытается» отжать нижний.

Гипсокартон имеет меньшую прочность, его можно пробить ударом кулака. Зато в него легко «заходят» обычные саморезы. При монтаже ГКЛ самое важное — не перетянуть и не порвать головкой шурупа картон. Иначе он проваливается в гипсовый слой, который лопается. Приходится крутить в другом месте. Если подряд так несколько раз «накосячить», придется менять лист, так как он держаться просто не будет.

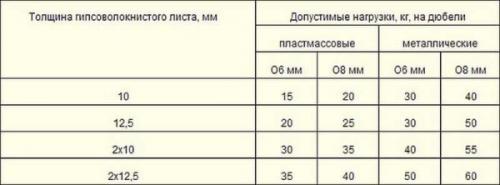

Допустимые длительные нагрузки на крепеж установленный в ГКЛ

И, кстати, на стену, обшитую в один лист ГВЛ, правильно установленный специальный дюбель (бабочка или называют еще ромашка) длительное время выдерживает массу 80 кг. Вопрос в том, что надо соблюдать технологию.
