Установка рамы

Монтаж раздвижных окон из алюминия начинается с установки рамы. На

1. В основном детали конструкции раздвижных окон приходят уже в разобранном виде, отдельно рама от стеклопакета с фурнитурой. В собранной конструкции рама освобождается от стеклопакета и створок, и с помощью клиньев ставится в оконный проем и выравнивается по уровню.

2. По длине рамы и стены просверливаются отверстия для крепежей, в которые ввинчиваются шурупы, чтоб в дальнейшем вставить стеклопакеты обратно.

3. При превышении 5 мм зазора между боковым проемом и рамой раздвижного окна необходимо воспользоваться дополнительными пластинами.

4. Рама крепится в стену анкерным болтом или с помощью анкерной пластины. Лучше использовать анкерную пластину, она не так повреждает профиль. Крепится она двумя саморезами. Один прикручивается к раме, второй – к стене.

5. Установленная рама запенивается монтажной пеной по всему окну снизу вверх. Через два часа аккуратно из под рамы вынимаются клинья. Возникшие пустоты снова заполняются монтажной пеной.

Остатки застывшей пены срезаются. Также снаружи окна по длине конструкции можно наклеить специальную пленку, которая пропускает воздух и задерживает воду.

Установка створок алюминиевого окна

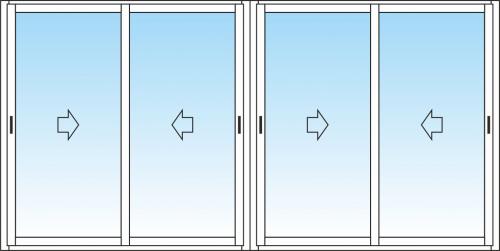

Раздвижное алюминиевое окно представляет собой систему направляющих со встроенными створками. Раздвижные створки перемещаются в нужном направлении с помощью роликов и могут комбинироваться с глухими створками.

1. Монтаж створок раздвижных окон начинается с установки направляющих. С помощью рулетки измеряется длина верха и низа рамы окна и наносится разметка на направляющие, по которым отрезается необходимая длина. Место спила сглаживается напильником.

2. Готовые направляющие прикрепляют к раме шурупами сначала вверху и внизу рамы, потом по бокам. Промежуток между отверстиями шурупов составляет 30 см.

Зазор между направляющими и рамой не должен превышать 5 см, поскольку в зимнее время стена сможет промерзнуть.

Аналог алюминиевых раздвижных окон — окна Slidors с пластиковым профилем. Такой вид остекления считается теплым, хоть и менее эффективен, чем стандартные металлопластиковые окна. Однако для остекления балконов и лоджий Слайдорс зарекомендовал себя как наиболее оптимальный тип.

3. Дальше формируется П-образная форма из верхней и нижней и одного бокового элементов створки, куда вставляется стеклопакет или одинарное стекло толщиной 4-5 мм.Стороны стекла необходимо заранее обклеить резиновым уплотнителем. Для лучшего прилегания уплотнителя к поверхности, делаются в нем надрезы в угловых частях стекла. Готовое оконное стекло вставляется в створку, к которой с помощью шурупов закрепляется вторая боковая сторона створки.

Створка держится на 2-3 роликах, которые закрепляются внизу створки шурупами в 5 см от краев. Завинчивать шурупы необходимо на низких оборотах.

4. В пазы створки раздвижного окна вставляется щеточный уплотнитель щетинками друг к другу. Шегель должен выступать за размеры заготовки на пару миллиметров.

5. Створка раздвижного окна ставится сначала в верхнюю часть рамы, а затем ставится на нижние полозья направляющей.

6. Как только полностью собрано алюминиевое раздвижное окно, высота роликов для лучшего скольжения створок по полозьям направляющей регулируется в нижней части створки регулировочным винтом.

Для большего комфорта на окно с алюминия можно устанавливать сетку от комаров.Сетка перемещается с помощью роликов по отдельно предусмотренной направляющей.

Первое закрытие алюминиевого раздвижного окна потребует большого усилия, чтобы створка стала на свое место. Дело в том, что отверстия в верхних углах створки делаются больше по размеру, по сравнению с нижними углами, чтоб предотвратить неправильную постановку.

Алюминиевые раздвижные окна просты в уходе. Красивый внешний вид обеспечивает протирание стеклопакета и рамы мыльным раствором или специальными моющими средствами.

Монтаж алюминиевых окон по госту. Особенности установки алюминиевых окон

Алюминиевые окна – оптимальный тип заполнения проёмов в ограждающих конструкциях, благодаря отменным физико-механическим свойствам данного металла и его сплавов.

Для обеспечения комфортной эксплуатации жилого или общественного помещения, изделия должны отвечать всем предъявляемым к ним требованиям.

Однако, результат также достигается качеством установки и регулировки оконных конструкций. Чтобы изделие выполняло все возложенные на него функции, необходимо обеспечить качественный монтаж алюминиевых окон.

Нормативные документы

Алюминиевые окна являются частью ограждающих конструкций зданий и сооружений. Они принимают участие в сопротивлении теплопередаче наружной стены, виляют на звукоизоляцию помещений.

В связи с этим, технология их монтажа строго регламентируется требованиями следующих нормативных документов:

• «Блоки оконные из алюминиевых сплавов».
• «Алюминиевые конструкции».
• «Швы монтажные узлов примыкания оконных блоков к стеновым проёмам».

Каждое окно из алюминия, представленное к массовой реализации должно иметь сертификат соответствия на удовлетворение требованиям ГОСТ. Монтаж конструкций рассматриваемой категории ведётся в строгом соответствии с требованиями СП.

Требования

В соответствии с текстами нормативных документов, приведённых выше, монтаж должен осуществляться с выполнением следующих требований :

• В составе конструкций должны быть использованы одинарные стёкла или стеклопакеты, а также фурнитура, крепёжные и запирающие элементы, изготовленные в соответствии с ГОСТ.
• При установке следует использовать шарнирные или роликовые опоры, которые можно подвергать регулировке в нескольких направлениях.
• Все элементы фурнитуры должны обладать повышенной стойкостью против образования коррозии.
• Крепёжные механизмы должны выдерживать нагрузку на каждый элемент не менее 50 кг.
• Поворотная рукоятка должна воспринимать внутренний крутящий момент не менее 25 Нм. Также, рукоятка должна свободно проворачиваться для открывания и закрывания окна при приложении к ней нагрузки не более 5 кг.
• Все уплотнители должны изготавливаться из экологически чистых полимерных материалов, выдерживающих длительное воздействие окружающей среды, не впитывающих влагу, а также не разрушающихся при экстремально низких температурах.
• Тёплые профили должны состоять из нескольких камер, иметь разрывы и вставки из энергосберегающих материалов. После монтажа профили должны удовлетворять результатам проверки энергоэффективности конструкции с помощью тепловизора.

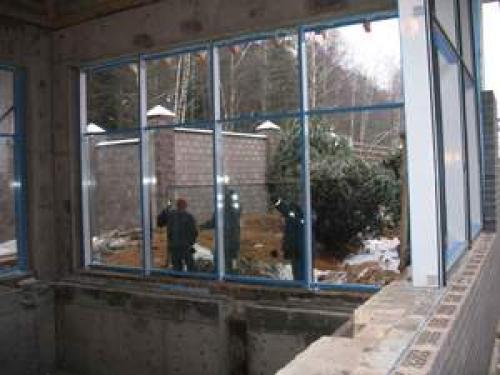

Монтаж алюминиевых витражей. Структурное остекление алюминиевого профиля

Структурный вид фасадных витражей состоит из стандартного набора профилей, стеклопакетов и уплотнителей, но для установки требует скрытых креплений, чтобы в итоге на фасаде получилось сплошное остекление без выступающих элементов.

Стеклопакеты для структурного остекления делают специальной конструкции, а влагостойкость и теплостойкость зависят от уплотнителя, герметика и соблюдения технологии монтажа.

Стоечно-ригельный вариант отделки

Такой тип фасадной отделки относится к распространенным видам структурного остекления, включает систему внешних и внутренних профилей. Для крепления стеклопакета применяется уплотнитель, на который упирается стеклянная конструкция при вставке во внутренний профиль. Для фиксации стеклопакета в монтажном положении предусмотрена прижимная планка.

С видимой стороны соединение соседних стеклопакетов оформляется декоративной планкой, выпускаемой различной формы (плоского, круглого, овального вида). Особенностью такой конструкции является возможность монтажа и эксплуатации на наклонных поверхностях, при этом допускается установка движущихся или распашных створок.

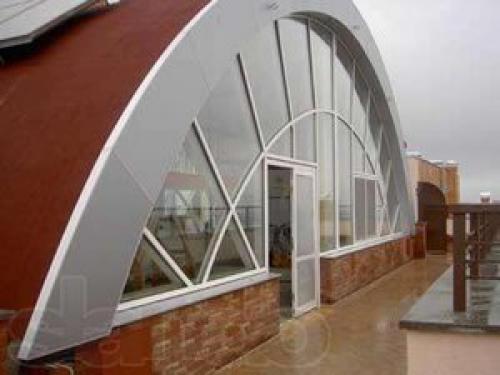

Витражи эркерного типа

Относятся к современным востребованным видам, поэтому стоят недешево, а их применение оправдано в экстерьерах зданий со сложными архитектурными элементами.

Геометрическое разнообразие выпуклых стеклянных элементов фасада включает такие варианты исполнения:

• в форме трапеции или прямоугольные;
• в виде полукруга;
• выступающие на фасаде треугольные эркеры;
• другой дизайнерской формы (скошенные, изогнутые, фигурные выступы).

Блочные или элементные фасады

На объект они поставляются в собранном виде, представляют отдельные заводские блоки уже готового стеклянного фасада. Популярность блочной сборки объясняется строительством в последнее время зданий и сооружений башенного типа. На высотных постройках монтаж делается без установки строительных лесов, но подъем конструкции остекленного блока производится при помощи подъемных строительных устройств.

Готовые блоки поставляются по высоте этажа между перекрытиями, поэтому некоторые сборочные процессы исключены их технологического цикла. Конструкция повышает индустриальные показатели при отделке однотипных высоток.

Ограждения балконов и лоджий

В жилых постройках фасадное остекление используется исключительно на основе теплого профиля . Большая остекленная площадь расширяет обзор и повышает восприятие внешнего пространства. Конструкции для установки производятся по индивидуальным проектам с учетом желания заказчика.

В каркасе предусмотрены открывающиеся или передвигающиеся участки. К ограждениям лоджий и балконов предъявляются повышенные требования в части сопротивления ударам, сохранения тепла и тишины.

Как разобрать алюминиевую раму.

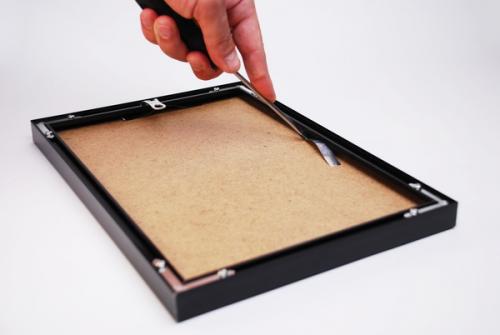

1. Вынимаем отверткой уплотняющие пружинки-ламели, которые прижимают заднюю стенку и стекло к алюминиевому профилю с четырех сторон:

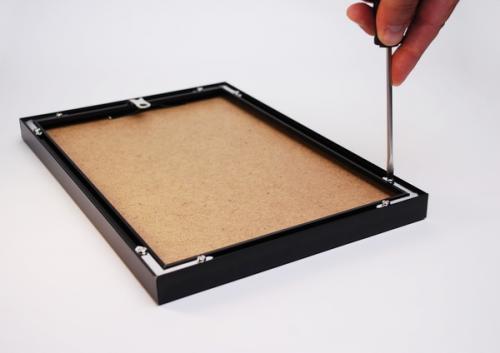

2. Расскручиваем болтики на двух уголках, чтобы вынуть одну сторону рамки (мы рекомендуем снимать короткую сторону):

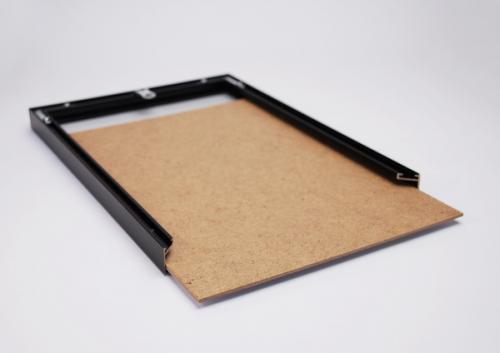

3. Снимаем одну сторону алюминиевой рамки:

4. Вынимаем стекло, заднюю стенку:

5. Если у нас изображение горизонтальнле нужно перекрутить подвес алюминиевой рамки на горизонтальную сторону. Если рамка большого формата от 40х50 см и больше - мы ставим два подвеса, отступая по 10 сантиметров от угла рамки.

Протираем стекло тканью смоченой жидкостью для чистки стекол (Мистер-мускул подойдет), чтобы стекло было чистое, особенно с внутренней стороны.

Ложим на стекло полиграфию, потом заднюю стенку. И засовываем аккуратно обратно в рамку. Важно: если формат изображения большой, тогда мы ложим заднюю стенку, по уголках клеим кусочки двустороннего скотча, приклеиваем аккуратно изображение и сверху ложим протертое стекло .

Прикручиваем с двух сторон короткую сторону рамки которую мы перед этим сняли, аккуратно совмещая стыки углов алюминиевого профиля.

Засовываем обратно уплотняющие пружинки-ламели.

Очень Важно!!!! В рамках больших форматов (от 40х50см и больше) вместо обычного стекла используется прозрачный акриловый пластик (пластиковое стекло) с двух сторон обкленый пленкой, поэтому протирать пластик ничем не нужно. А надо:

1) снять пленку с одной стороны пластика.

2) аккуратно (чтобы не попала пыль) положить полиграфию лицевой стороной к стороне пластика где мы сняли пленку.

3) Ложим на обратную сторону полиграфии сверху заднюю стенку.

4) Аккуратно с уголка лицевой стороны прозрачного пластика отрываем 5 см защитной пленки. Это делается для того, чтобы когда повесится рамка, мы могли зацепить за этот уголок защитной пленки и снять всю переднюю защитную пленку с прозрачного пластика. Тогда у Вас будет идеально глянцевое покрытие без отпечатков пальчиков )

5) Засовываем наш “бутерброд” (пластиковое стекло, полиграфию и заднюю стенку) в рамку лицевой стороной вниз.

6) Прикручиваем снятую сторону к рамке аккуратно совмещая стыки углов алюминиевого профиля.

7) Вставляем уплотняющие пружинки-ламели.

8) Вешаем.

9) Снимаем защитную пленку со стекла.

10) Любуемся.

Установка глухого алюминиевого окна. Схема монтажа и регулировки раздвижных алюминиевых окон на балкон

Современный рынок предлагает большое количество разновидностей алюминиевых профилей, которые являются довольно качественными и отлично подходят для их установки в дамах ил других помещениях. Они максимально надежны и положительно влияют на микроклимат помещения. Установить алюминиевый балкон можно своими руками, но с соблюдением некоторых нюансов. В данной статье будут указаны все положительные стороны их установки.

Самостоятельный монтаж оконного блока все «за» и «против»

Установка алюминиевых окон на балкон почти не имеет разницы от установки окна ПВХ – аналогов. Те, кто мог видеть как происходит монтаж алюминиевых окон на балконе, то они понимают, что сделать это очень просто своими силами. В интернете есть огромное количество обучающих

Потому что помимо соблюдения последовательности установки, необходимо ознакомиться с тонкостями алюминия и работы с ним.

При работе с алюминиевым профилем необходимо соблюдать аккуратность и осторожность, которые не так важны при работе с металлопластиковыми конструкциями.

Алюминий твердый и почти не гнущийся материал, поэтому он достаточно острый. Монтаж происходит только после изучения инструкции. Фиксируют профиль с помощью анкер, чтобы исключить его деформацию.

Перед сверлением нужно нанести разметку в точках, которые предусмотрены производителем. Если отступить от этих точек и сверлить в других местах, то получается сдвиг сверла с ребра во время процесса, поэтому отверстие становится неровным.

Алюминий довольно капризный материал. Склонен к быстрой реакции с другими металлами. Следует исключить его соприкосновение черными металлами.

Что нужно предусмотреть перед началом работ.

Прежде чем устанавливать окна, нужно изучить такие вопросы:

• Виды конструкций. Эксплуатировать алюминиевые окна можно на протяжении долгого срока, это связано с конструктивными особенностями, присущими только алюминию. Конструкции могут быть откидными, поворотными, глухими, многостворчатыми и раздвижными. Откидной – она работает только на проветривание, Поворотное – традиционное открытие “на распашку”, глухое – сплошное стекло, в котором открывается только форточка, многостворчатое – каждая створка открывается самостоятельно, раздвижные – установка раздвижных окон на балконе является оптимальным вариантом, так как открытые окна занимают минимум пространства.

• Также окна можно классифицировать по сезону. Зимние отличаются от летних более широким профилем и термоизолирующей вставкой.

• Установка. Монтаж алюминиевых окон своими руками очень схож с установкой пластиковых. Прежде чем приступать к установке алюминиевые окна необходимо очистить неровности от снятия старых.

• Уход. Окна из алюминиевого профиля довольно неприхотливы в уходе за ними так же, как и пластиковые. Нужно просто периодически протирать их от пыли и грязи, иначе через время они начнут желтеть. Также периодически надо смазывать их масляными смазками, в составе которых нет смолы или кислоты, это поддержит фурнитуру.

Как правильно установить алюминиевое окно

• Установка окон своими руками происходит методом распакечивания, если их доставили в собранном виде. Но их могут доставить в разобранном виде, возникает вопрос как собрать алюминиевые раздвижные окна? Это подробно описано в инструкции к окнам. Каждые конструкции имеют собственные инструкции по сборке, так как они все индивидуальны.

• Следующим этапом становится фиксация в оконном проеме. Для этого нужен уровнемер, чтобы раму не съехала с ровного положения влево или вправо. Зафиксировать раму можно с помощью деревянных клиньев. Нельзя допустить изгибание оконного профиля.

• Чтобы закрепить оконную раму из алюминиевого профиля, нужны анкерные пластины, которые закрепляются саморезами.

• Затем происходит заделка установочного шва пеной, а затем удаляются клинья.

• Монтаж алюминиевых раздвижных окон имеет некоторые особенности. Он происходит почти точно так же, как и установка пластиковых аналогов на балкон своими руками.

• Сборка алюминиевых раздвижных окон начинается с замера горизонтальных параметров рамы. Затем делают направляющие необходимой длины. Места срезов обрабатываются напильником. Направляющие крепятся с помощью саморезов сверху и снизу рамы, соблюдая шаг 30 см.

Установка алюминиевых раздвижных окон довольно трепетный процесс, поэтому к нему нужно подходить с умом.

Затем собирают оконную створку раздвижных окон из алюминия:

• помещают стеклопакет в створку;
• по всем сторонам нижней створки крепят ролики, выдерживая расстояние от границ 5 см;
• прокладывают по периметру шлегель – утеплитель, который выглядит как щетка.

Подготовительные работы

Начальный этап – это освобождение пространства, на котором будут работать и подготовка самих материалов для работы.

Установка глухого алюминиевого окна

Современный рынок предлагает широкий выбор качественных алюминиевых профилей, которые идеально подходят для установки в дамах и других помещениях. Они обеспечивают максимальную надёжность и положительное влияние на микроклимат помещения.

Установка алюминиевого окна на балкон почти не отличается от установки ПВХ-окна. Те, кто видел процесс монтажа алюминиевых окон на балконе, понимают, что это можно сделать самостоятельно, если соблюдать некоторые нюансы. В интернете доступно огромное количество обучающих ресурсов, которые помогут вам выполнить установку.

Однако, помимо соблюдения последовательности установки, необходимо ознакомиться с тонкостями работы с алюминием. При работе с алюминиевым профилем необходимо соблюдать аккуратность и осторожность, которые не так важны при работе с металлопластиковыми конструкциями.

Алюминий - твёрдый и почти не гнущийся материал, поэтому он достаточно острый. Монтаж происходит только после изучения инструкции. Профиль фиксируют с помощью анкера, чтобы исключить его деформацию.

Перед сверлением необходимо нанести разметку в точках, которые предусмотрены производителем. Если отступить от этих точек и сверлить в других местах, то получится сдвиг сверла с ребра во время процесса, поэтому отверстие станет неровным.

Шаги установки:

1. Подготовьте место для монтажа;
2. Установите анкер;
3. Нанесите разметку на профиль;
4. Сверлите отверстия;
5. Установите профиль;
6. Фиксируйте профиль анкером;
7. Проверьте качество монтажа.

Следуя этим шагам, вы сможете установить алюминиевое окно на балкон своими силами. Памятка: при работе с алюминиевым профилем необходимо соблюдать аккуратность и осторожность.

Источник: https://alyuminievye-okna.aystroika.info/novosti/kak-ustanovit-alyuminievoe-okno-poshagovaya-instrukciya

Сборка алюминиевых окон. Общие правила

При монтаже раздвижных алюминиевых конструкций нужно в точности соблюдать все требования установки, начиная от правильного замера рамы. От этого будет зависеть качество и долговечность установленного алюминиевого блока.

Важно. При выполнении монтажных работ нужно учитывать особенности конструкции балкона и лоджии.

Первый выступает за внешнюю стену, поэтому креплению рамы потребуется сделать более основательным и продуманным, а второй утоплен внутрь помещения за срез внешней стены дома, поэтому фиксацию рамной конструкции выполнить намного проще.

Монтажные работы начинают только после того, как будет выполнен тщательный осмотр балкона или лоджии на предмет оценки их техсостояния и возможности выдерживать дополнительные повышенные нагрузки. Если окажется, что оно неудовлетворительное, то потребуется выполнить работы по усилению конструкций.

Основание для монтирования раздвигающихся алюминиевых окон на балконе и лоджии должно быть крепким и надежным, в первом случае используют металл, во втором используют материал стен — кирпич или бетон. Во время установки рамы нужно будет убедиться, чтобы профиль не имел прогибов и деформаций.

Если на балконе или лоджии установлена старая рама, ее потребуется демонтировать, для этого выполняют следующие операции :

1. Снимают створки с петель, в основном эту операцию выполняют с использованием отвертки, но в некоторых случаях, когда все соединения проржавели, приходится применять лом.
2. Работу обязательно выполняют не менее 2-х человек, с соблюдением мер безопасности, чтобы демонтируемые элементы не упали на улицу.
3. Недопустимо разбивать стекла, они должны выниматься из рамы после снятия штапиков.
4. После снятия створок снимают раму, подоконник и отлив. В большинстве случаев для этого потребуется работать молотком и зубилом, выбивая в нескольких точках сквозные отверстия под отливом и подоконником.
5. В щели вставляют лом, который помогает снять детали с крепления.
6. Деревянную раму пропиливают в нескольких местах, что упростит ее съем частями.
7. После удаления старой рамы проем тщательно очищают и выравнивают поверхности под монтаж алюминиевой рамы.
8. Мусор и детали старой рамы выносят на контейнерную площадку или вывозят самостоятельно транспортом на свалку.

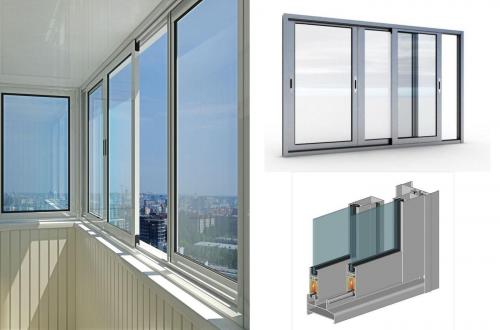

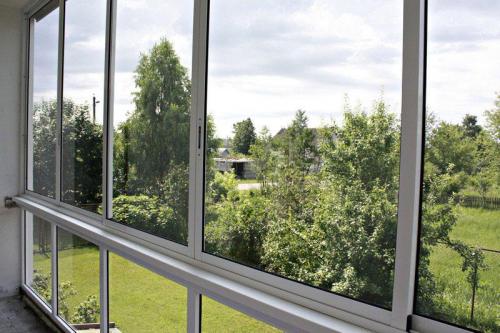

Остекление балкона раздвижной алюминиевой системой. Алюминиевые раздвижные окна

Несмотря на то, что алюминий чаще всего связывают с холодным остеклением, в вопросе изготовления раздвижных систем существуют такие понятия как «теплый» и «холодный» алюминий.

«Холодный» вариант не подразумевает наличие специальной теплоизоляционной перемычки. При таком способе теплоизоляция будет довольно низкой, а температура на балконе будет превышать уличную всего на несколько градусов. Такой тип профиля используется, если помещение не предполагают делать дополнительной комнатой для проведения досуга.

В «теплых» алюминиевых системах эта перемычка есть, за счет чего значительно повышаются теплоизоляционные свойства. А если используются еще и энергосберегающие стеклопакеты, то такие окна ничем не будут уступать пластиковым или деревянным.

Алюминиевые конструкции раздвижного типа выполняются по индивидуальному заказу, так что их можно использовать для балконов и лоджий любого типа и размера. Такое остекление будет легким, прочным, надежным. Первый пункт особенно важен, если речь идет о старом доме с ветхими плитами основания — под тяжелой конструкцией такая плита может попросту рухнуть.

Такая раздвижная система отлично сэкономит место и позволит по максимуму использовать всю полезную площадь помещения. Особенно удачным такое решение будет для любителей домашней флоры — теперь для того, чтобы открыть окно, не придется переставлять большую часть горшков с места на место (а потом — обратно).

Также раздвижное остекление из алюминия можно применять для остекления веранд, в качестве офисных перегородок, для домов и квартир и т.д.
