Как обойти круглую трубу на крыше профнастилом. Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
Одевают прокладку.
Выбирают фланец нужной формы.
В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь. Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

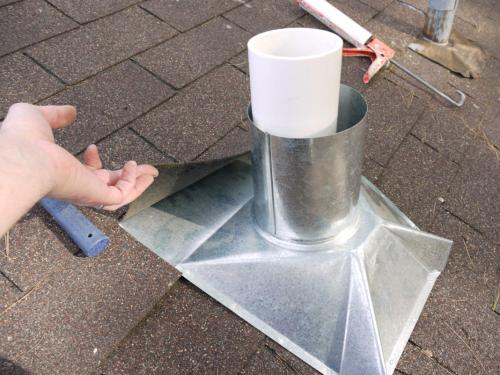

Гидроизоляция круглой трубы на крыше. Основные задачи гидроизоляции

Гидроизоляция трубы дымохода на крыше выполняет две важные функции — защита от протекания кровли и предотвращение возгорания прилегающих деревянных конструкций. Влагозашита мест присоединения дымоотвода с кровлей значительно повышает срок службы дымоходов и качество работы системы отопления в целом. Без изоляции влага, образовавшаяся в процессе теплопередачи, в виде кислотного конденсата опускается по стенам, разрушая материал конструкции – кирпич или металл.

Во время работы отопительного агрегата, от горячих дымовых газов конденсат нагревается, превращаясь в пар, тем самым создает дополнительный объем газов в дымоходе, что препятствует нормальному выходу дыма из дымоотвода из-за падения разряжения и отсутствия тяги. Вещества, находящиеся в уходящих газах после сгорания топлива, образуют с конденсатом кислоту, которые разъедают стены дымоотводящей системы.

Поэтому гидроизоляция дымохода на крыше выполняет следующие задачи:

Обеспечивает безопасность работы котельного отопительного оборудования. Система дымоудаления работает в высокотемпературной зоне, место выхода дымоотвода на кровле обязано быть надежно заизолировано от легковозгораемыхдеревянных кровельных конструкций.
Повышение энергоэффективности системы отопления.
Изолированные швы снижают теплопотери дома, через кровлю, что обеспечивает экономию топлива, и, как следствие, снижение затрат на отопление.
Защита от образования воды в процессе своей конденсации.
Защита от попадания атмосферной воды через неплотности и трещины в системе дымоудаления.
Повышает отделочные качества, завершая отделку дизайна кровли.

Источник: https://detali-interera.ru-land.com/stati/primykanie-krovli-k-trube-dymohoda-principy-vyvoda-dymohoda

Обход трубы на крыше из металлочерепицы. Как обойти трубу металлочерепицей?

При обходе трубы металлочерепицей на крыше, ширина ската которой не превышает 80 сантиметров, предстоит решить две задачи.
В первом случае нужно перехватить воду со ската над трубой и разогнать ее в разные стороны от трубы, а также пустить воду с нижней части примыкания трубы.
2 задача — не пропустить влагу, которая будет спускаться по стенкам трубы в дом.
Для решения двух задач при монтаже металлочерепицы необходимо вокруг трубы смонтировать металлический фартук, часть которого будет расположена в плоскости крыши и закреплена.
Другая часть будет подниматься вдоль трубы на 200 миллиметров выше плоскости кровли.
Поверх фартука монтируют планку примыкания с помощью герметика.
После монтажа фартука часть трубы под фартуком останется в недоступности.
Поэтому стоит проверить, чтобы гидроизоляция была тщательно заведена под боковые грани трубы и вне ее должны быть встроены водоотводящие желоба.
Для такого монтажа необходимо сделать на задней грани трубы дополнительную обрешетку, а примыкающий к трубе лист металлочерепицы отрезать по длине таким методом, чтобы линии резов были расположены над линиями штамповки.
Расстояние от верхней грани трубы для этих линий должно быть приблизительно 15 сантиметров.
Обрезки листов металлочерепицы могут быть использованы для дальнейшего монтажа.
В первую очередь стоит отметить, на боковых гранях трубы прочерчивают линии на 15 сантиметров выше верха кровельного покрытия, также необходимо подготовить нижнюю боковую правую и левую детали фартука.
Точно сделанные детали должны подниматься на боковую грань трубы на 15 сантиметров, заходить на трубу на 20 сантиметров, боковыми частями заходить за верхний гребень волны металлочерепицы, а нижней частью доходить до низа нижней детали фартука.
Верхняя часть фартука должна заканчиваться отбортовкой вверх.
Герметизируют все места соединений фартука.
В верхней части смонтируйте уплотнитель.
Верхние листы металлочерепицы разрежьте горизонтально в нижней части штатной резкой.
Там, где сделаны нижние штатные резки, добавьте по одному длинному листу и доведите уровень стыковки рядом со скатом.
Поверх закрепите фартук, верхняя деталь которого должна быть зажата между трубой и монтируемыми листами.
Чтобы предотвратить попадание воды в боковые грани трубы, под фартук закрепите жестко по периметру трубы планку примыкания и тщательно загерметизируйте зазор между боковыми гранями трубы и планкой примыкания.

Источник: https://otoplen-dom.ru/novosti/uteplenie-dymohoda-na-kryshe-iz-profnastila-mesto-dlya-vyvoda

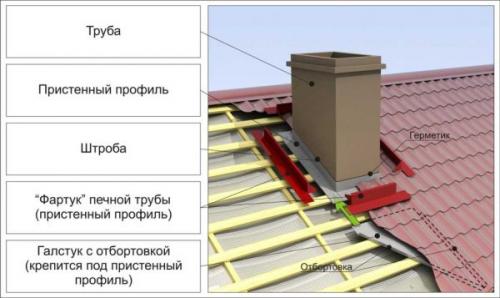

Фартук на круглую трубу. Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Источник: https://otoplen-dom.ru/stati/primykanie-krovli-k-trube-konstruktivnye-elementy-uzla-primykaniya-kryshi-k-dymohodu

Как заделать трубу на крыше из профнастила. Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Обход круглой трубы на крыше. Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

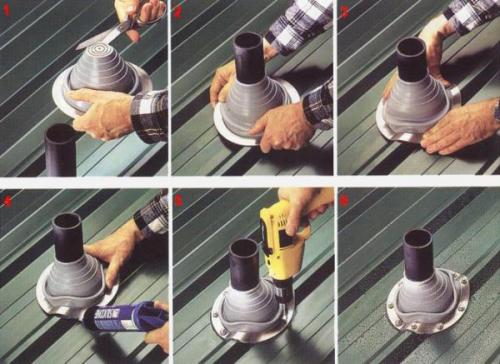

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Как вырезать профнастил под трубу. Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.

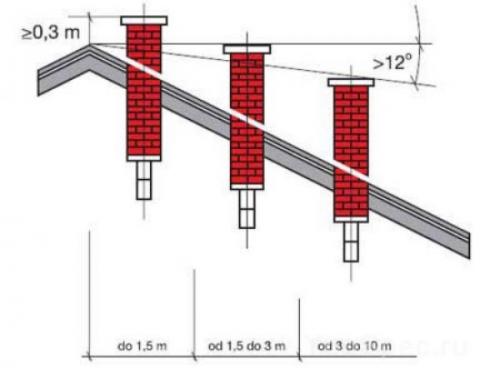

Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

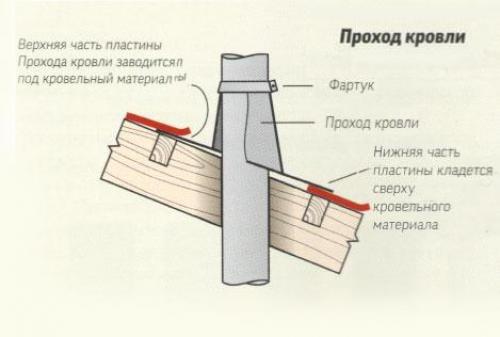

Примыкание профнастила к круглой трубе. Особенности обустройства прохода дымохода через кровлю

Герметизация примыкания кровли к трубе дымохода может быть выполнена качественно, если кровля имеет прочное основание. Обрешетка должна подходить типу кровли и крутизне скатов. Это будет способствовать равномерному распределению нагрузки.

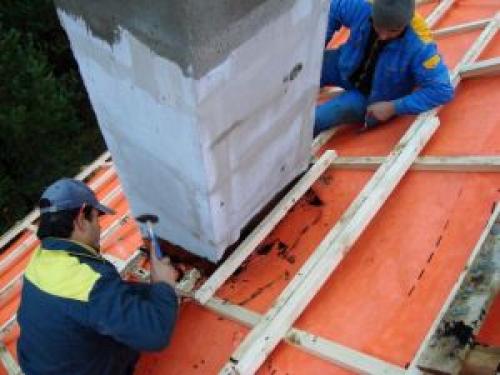

Оптимальное решение – монтаж дымохода до возведения обрешетки. Конструктивно кровельная проходка для дымоходов должна быть запланирована в стропильной системе. Ее необходимо укреплять, применяя дополнительные детали. Подготовить примыкание к трубе кровельного покрытия легче, чем монтировать проход в возведенной обрешетке.

Если дымоходную трубу устанавливают позже, чем обрешетку, последнюю необходимо слегка демонтировать. Но это касается отдельных ее элементов. Это крайняя мера, поскольку такие действия могут привести к ослаблению стропильной системы.

Проследите, чтобы дымоходная труба не пришлась на стропильную ногу. Демонтажные работы в отношении последней – это крайняя мера. Если к ней все же придется прибегнуть, то следует укрепить под оставшиеся стропила на балках перекрытий подпорные стойки. Зачастую необходимо связывание части этой ноги с целыми стропилами и горизонтальными перемычками. Вокруг трубы дымохода строят каркасную конструкцию, крепко соединенную с другими элементами обрешетки и стропильной системы. Образовавшийся просвет между трубой и элементами стропильной системы и обрешетки заполняют стойкими к горению утеплителями. Традиционный вариант – базальтовая минеральная вата. Такая вот герметизация трубы на крыше.

При укладке кровли горючими материалами область примыкания не должна оставаться открытым пространством. Ее перекрывают стойкими к огню кровельными покрытиями. Подходит для области примыкания к трубе металлочерепица. Этот листовой металл огнестоек и не боится влаги. Строители при монтаже применяют ленту примыкания для металлочерепицы. Необходимо правильно сделать гидроизоляцию трубы на крыше и обойти дымоход профнастилом. С осторожностью необходимо монтировать узел прохода через мягкую кровлю.

Как вывести трубу через крышу из профнастила. Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки . Это обусловлено рядом соображений:

Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка , а также увеличивается количество стекающей воды.
Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата , замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона .

ОБРАТИТЕ ВНИМАНИЕ!

Нежелательно, чтобы отверстие под трубу было перпендикулярным элементам

стропильной системы . В обратном случае при сооружении конструкции дымохода придется обходить стропильные балки, что усложнит ее и увеличит расходы материала.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваютсяконтуры с параметрами длины и ширины , соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

Также отверстия проделываются в элементах кровельного пирога , при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками . Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно , чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш . Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы . Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

ВАЖНО!
