Особенности и составные элементы ручки. Конструкционные особенности

08.04.2022 в 14:14
Содержание
  1. Особенности и составные элементы ручки. Конструкционные особенности
  2. Составные части дверной ручки. Дверная ручка
  3. Как разобрать нажимную дверную ручку. Как отремонтировать ручку входной двери?
  4. Расстояние от ручки до защелки. Правила установки защелки на дверь
  5. Расшаталась дверная ручка. Виды и причины повреждений
  6. Разборка ручки двери. Как правильно снять дверную ручку межкомнатной двери
  7. Пластиковое кольцо для дверной ручки. Материалы и выбор ручек
  8. Коронка для дверной ручки. Инструменты для врезки замков и защелок

Особенности и составные элементы ручки. Конструкционные особенности

Стационарные ручки производятся без защелок и замков. Элементами крепления к дверному блоку являются винты или саморезы. Такие неподвижные конструкции носят декоративный характер, служат исключительно для движения двери. Они могут быть 1-сторонними или 2-сторонними разной формы, соединенные осевым элементом. Их устанавливают на межкомнатных или пластиковых балконных дверных блоках, редко — на входных.

Нажимные изделия представляют собой 2 рычага Г-образной формы, которые соединены стержнем, проходящим через дверной блок. В таком устройстве при повороте фалевый язычок входит во внутреннюю часть двери и запирает ее. С помощью элементов монтируются наружные и межкомнатные двери.

Особенности и составные элементы ручки. Конструкционные особенности

Главным преимуществом модели является ее надежность. Частота выхода из строя нажимных механизмов намного ниже, чем других.

Поворотный механизм чаще всего выполняют в форме шара или кнопки диаметром 50-60 мм с расположенным замком в центре круглой рукоятки. Замочная скважина может иметь 2-сторонний выход или 1-сторонний с помощью защелки. Дверь открывается простым поворотом. В такой фурнитуре также может находиться блокиратор открывания дверей. Поэтому их часто используют в дверных конструкциях санузлов и межкомнатных блоках, а также называют ручками-кнобами.

Они отличаются компактностью, простотой установки, невысокой ценой, но имеют такие недостатки, как малая прочность и недолговечность вследствие заклинивания запчастей внутри механизма.

Поворотные и нажимные изделия отличаются формой и способом открывания защелки.

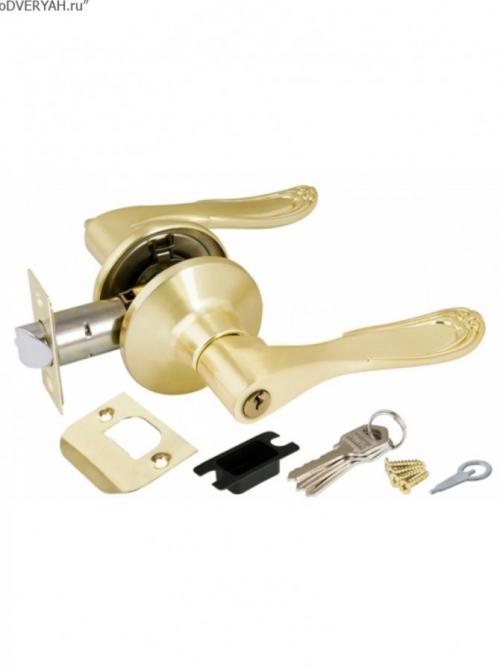

Составные элементы механизма

Особенности и составные элементы ручки. Конструкционные особенности

Поворотные и нажимные дверные изделия для межкомнатных дверей имеют такие запчасти и детали:

  • ручка;
  • защелка;
  • планка или розетка;
  • декоративный фланец;
  • крепежные детали;
  • специальный ключ для отжима и снятия механизма.

Комплект дверной фурнитуры с замочной скважиной поставляется с ключами.

Составные части дверной ручки. Дверная ручка

Стиль этой статьи неэнциклопедичен или нарушает нормы литературного русского языка.

Особенности и составные элементы ручки. Конструкционные особенности 02

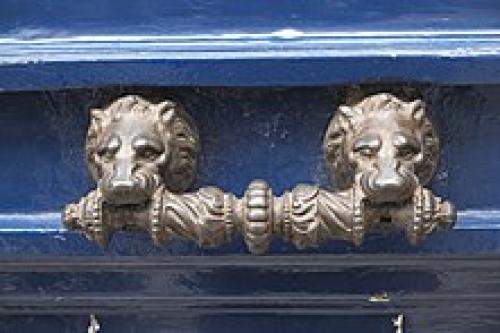

Дверная ручка в ПарижеДвусторонняя нажимная дверная ручка, не утепленная тканью

Дверная ручка  — аксессуар двери для её ручного открывания, являющийся одним из необходимых элементов дверной фурнитуры . Основная функция дверной ручки (как входной, так и межкомнатной двери) — это управление замком и дверью. Двери, как правило, имеют две ручки — по одной с каждой стороны.

          :

    Как разобрать нажимную дверную ручку. Как отремонтировать ручку входной двери?

    Дверной ручкой на входной двери мы пользуемся каждый день. Неудивительно, что иногда с ней случаются поломки. С серьезной проблемой лучше обратиться к сервисной службе. Но если такой службы у производителя нет, мы расскажем, как починить ручку своими руками.

    Мы не рекомендуем самостоятельно ремонтировать комплектующие двери, если еще действует гарантийный срок производителя. В случае поломки обратитесь в сервисную службу.

    Если входная ручка только разболталась, то достаточно подкрутить отверткой шурупы. Но часто поломка оказывается намного серьезнее. Сначала определимся с видами входных ручек.

    Дверные ручки на входных дверях делятся на две группы:

    • нажимные приводят в действие защелку замка
    • стационарные просто тянут дверь на себя.

    Если сломалась стационарная ручка, то обычно ее можно только заменить полностью. Но нажимная ручка состоит из множества элементов. И если один вышел из строя - надо просто отремонтировать его.

    Устройство дверной ручки

    Для этого разберемся, как устроена нажимная ручка:

    • нажимная часть, за которую вы беретесь рукой
    • пластиковое кольцо
    • основание дверной ручки
    • возвратная пружина
    • ограничитель хода ручки
    • стопорный винт
    • квадрат
    • в некоторых конструкциях есть также цилиндровый механизм.

    Конструкция не самая сложная, поэтому с некоторыми проблемами можно справиться самостоятельно.

    Как разобрать дверную ручку своими руками?

    1. Ручка скрипит при нажатии

    Самая частая проблема и легко решаемая. Устраните следующим образом:

    • открутите крепежную планку с помощью отвертки
    • разберите механизм
    • смажьте все металлические детали, например, WD-40
    • установите обратно ручку.

    2. Не работает защелка замка

    Такое случается, когда перестает работать язычок защелки или штырь, который приводит защелку в действие, недостаточно длинный.

    Как проверить? Надо открутить крепежную планку и проверить, работает ли язычок замка. Для этого вставьте отвертку в гнездо замка и проверните.

    Если язычок работает исправно, проблема кроется в недостаточной длине штыря. Есть два решения:

    • подложить в это гнездо (с торцевой стороны ручки) щепки или куски плотного картона, чтобы “удлинить” имеющийся штырь.

    3. Нажимная часть ручки отвалилась, а крепление осталось на месте

    Такое происходит, когда слетает стопорное кольцо с паза на торцевой части:

    • либо потому что кольцо лопнуло
    • либо потому что разжалось.

    Проверить, что именно случилось нужно следующим способом - открутите крепежную планку и посмотрите, в каком состоянии кольцо. Если целое, то подогните его сильнее. Затем верните ручку на место, сверху наденьте кольцо.

    Если кольцо лопнуло, то можно только покупать новую дверную ручку.

    4. Лопнул квадрат дверной ручки

    Если дверная ручка отваливается или не держится в пазах, такое может быть из-за лопнувшего квадрата внутри конструкции. Квадрат - основание дверной ручки. Главный плюс в том, что квадрат можно купить и заменить.

    Выбирайте новый квадрат из стали и желательно у производителя вашей дверной ручки, чтобы подошел по размеру. Если найти не получается, то придется обрезать болгаркой под размер старого квадрата.

    5. Ручка после нажатия не возвращается в исходное положение

    Такое происходит, когда слетела или лопнула пружина. Эта деталь находятся за стопорным кольцом и соединяет все элементы конструкции вместе.

    Чтобы починить пружину, снимите крепежную планку, снимите стопорное кольцо и зафиксируйте пружину. Если пружина лопнула, то можно заменить ее. Но часто найти аналогичную деталь становится проблематично. В этом случае нужно купить новую ручку целиком.

    6. Заржавел цилиндровый механизм

    В некоторых дверных ручках есть цилиндровый механизм, который нужен для закрывания двери изнутри без ключа.

    Такой цилиндр может заржаветь и плохо проворачиваться. Из-за этого трудно нажимать ручку и открывать входную дверь. Иногда из-за сильной коррозии дверь и вовсе заклинивает.

    Решить такую проблему несложно:

    • снимаем крепежную планку
    • вооружаемся смазкой WD-40
    • смазываем через щели рядом с цилиндром - весь замок должен быть смазан
    • после этого ждем 10 минут и протираем неворсисткой тканью излишки смазки. Если ворсинки застрянут в замке - его заклинит так, что придется покупать новый
    • налейте еще смазки на замок и поворачивайте его. Это нужно делать медленно и аккуратно, чтобы цилиндр не пострадал
    • когда замок полностью закроется - готово!

    Вот мы и разобрали основные причины поломки дверной ручки входной двери. Если ваша дверная ручка после всех проверенных причин все равно не работает, значит повреждение серьезное и самостоятельно его устранить не получится. Обратитесь к профессиональному мастеру или замените всю конструкцию дверной ручки.

    Расстояние от ручки до защелки. Правила установки защелки на дверь

    Рано или поздно многим приходится менять межкомнатные двери. Для тех, кто занимается этим впервые, – сложная задача. Поэтому, чтобы не возникало трудностей, особенно с установкой ручек, следует разобраться с нюансами, которые могут возникнуть при выполнении такой работы.

    Прежде чем ручка будет установлена в дверное полотно, следует изучить возможные конструкции, так как это имеет важное значение. Стандартная модель состоит из следующих элементов: рукоятка, кольца, розетка, стержень, ограничитель, стопоры, язычок, механизм замка и накладка на коробку.

    Если межкомнатные двери полые, то потребуется стяжной винт, стягивающий в противоположные стороны, чтобы зафиксировать всю систему.

    Типы ручек

    Очень важный момент, от которого будет зависеть установка ручки защелки на межкомнатные двери, – какая используется конструкция. Поэтому следует рассмотреть существующие типы ручек:

    • Нажимные. Чтобы открыть, производят давление на ручку. Защелка освобождается, затем становится на место.
    • Нобы. Круглая конструкция с защелкой и замочной скважиной. Часто используют для ванной комнаты. Недостаток – быстро портится, если выполнена некачественно.
    • На розетке. Установка такого устройства не нуждается в большом отверстии, для декора комплектуется накладкой-розеткой.

    Стоит обратить внимание, что шариковая ручка отличается по типу крепления к полотну, поэтому возможны варианты: автономное (саморезами) либо стяжкой – более надежно.

    В первом случае шариковая модель удобна, когда требуется конструкция с одной стороны дверного полотна или установка на различную высоту.

    Можно комбинировать такие модели с задвижками, что позволит закрывать полотно. При этом стоит учесть, что шариковая защелка непрочная, для открывания потребуется лишь небольшое усилие.

    Монтаж защелки на межкомнатные двери

    Чтобы вставить стандартные ручки в межкомнатные двери, не требуется особых умений. Главное, иметь карандаш, линейку угольник, дрель. Сначала производят разметку, чтобы определить высоту, на которую устанавливаться ручка, как правило – 80-100 см.

    Рассмотрим подробно правила, как происходит установка ручки защелки на межкомнатные двери, которую осуществляет фирма Апекс:

    1. Прикладывают конструкцию к одной из сторон полотна и используют как трафарет. То же самое делают с другой. Стоит точно отметить центр, где будет располагаться ручка.
    2. Следует пометить, где будет язычок. Сделать углубление для него при помощи перового либо витого сверла. Важно, чтобы оно входило в материал полотна двери перпендикулярно, чтобы впоследствии защелка прилегала плотно к двери.
    3. Вставив накладку в полученную выемку, ее располагают вертикально и обводят карандашом.
    4. Снимают и вынимают слой материала, на глубину накладки, по отметкам.
    5. Делают сквозное отверстие для ручки, используя дрель;
    6. Защелка вставляется на место. Проверяют, как закрывается замок, закрепляют саморезами.
    7. Накладка закрепляется крепежными элементами. После этого вставляют стержень, на который одевается ручка с кольцом и розеткой. Прикручивают саморезами, стянув штифтами.

    После этого осуществляется установка запорной планки на дверном косяке. Данный процесс должен проходить в определенной последовательности:

    1. Прикрыв полотно, на дверной коробке отмечают, где заканчивается защелка, либо обводят торчащий язычок.
    2. Открыв полотно, следует продолжить линии на внутреннюю поверхность рамы.
    3. Проверив линии на совпадение, прикладывают запорную планку к разметке, обводят отверстия.
    4. Вырезается долотом глубина: для защелки и для толщины планки, чтобы они углубились в раме дверного косяка.
    5. Проделав эти действия, планку прикладывают и закрепляют крепежными элементами.

    Как правильно установить на межкомнатные двери ручку-защелку, можно посмотреть на

    Монтаж защелки на пластиковые двери

    Металлопластиковые двери часто применяют как входные, так и межкомнатные, но, несмотря на назначение помещения, где будет происходить установка, такое изделие следует оснастить специальной фурнитурой, что позволит увеличить защитные свойства конструкции. Поэтому следует знать, что пластиковая дверь оснащается замками, отличающимися количеством точек запирания и исходя из особенностей эксплуатации:

    • Однозапорные. В конструкцию может входить: защелка для неактивного использования либо ролик – в дверях с частым пользованием.
    • Электромагнитные. Допускают частое открывание, как правило, используют, если полотно с домофоном. Установка магнитных элементов происходит в углы полотна. Важно акцентировать внимание на такой параметр как остаточная намагниченность – не должна быть сильная, так как в обратном случае пластиковая дверь может быть повреждена.
    • Электромеханические. Конструкция с узким профилем, что удобно для врезки. Для нечасто открывающихся дверей.

    Расшаталась дверная ручка. Виды и причины повреждений

    Виды повреждений:

    1. Заедание дверной ручки. Когда человек пытается открыть дверь, то это у него не выходит. Приходится прилагать усилия, подталкивать дверь, чтобы она открылась.
    2. Неисправность дверного замка. Сам механизм может быть неправильно сконструирован, а затем установлен. Затруднение возникает при открывании или захлопывании.
    3. Люфт дверной фурнитуры — из-за неплотного прилегания к основанию. Конструкция расшаталась. Механизм приходит в негодность.
    4. Не получается провернуть ручку — так, чтобы она приняла первоначальную позицию. В исправном виде отпружинивание моментальное, но если конструкция имеет изъяны, то рукоятка или задвижка начинают заедать.
    5. Заклинивание язычка. Проблема видна, когда открывается дверь, а язычок защёлки не возвращается в исходную позицию. Если и происходит принятие им первоначального положения, то с бо́льшим временным промежутком.

    Перед ремонтом определяют конкретные причины поломки ручки:

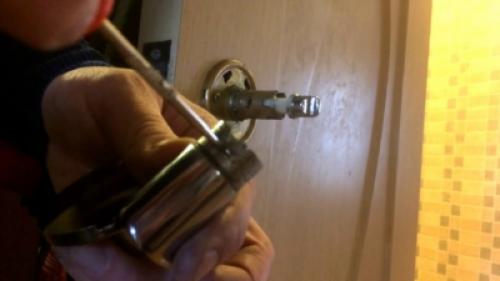

    Особенности и составные элементы ручки. Конструкционные особенности 03

    • Выпадает дверная рукоятка. Замок при эксплуатации подвергается усиленным воздействиям. Стопорное кольцо смещается, лопается или прилично деформируется.
    • Заедание ручки — в результате скопления внутри неё инородных деталей или просто мусора. Происходит характерное заедание механизма. Открыть дверь становится сложно.
    • Повреждается гриф с четырьмя гранями. Причина — некачественное изготовление, например, бракованные материалы, используемые в производстве.

      Дешёвые изделия производятся из второсортного сырья, поэтому их не рекомендуется использовать.

    • Язычок может принять неправильное положение. Это бывает в результате слишком короткого внутреннего квадрата. Со временем происходит её движение в сторону защёлки. Сильное давление препятствует нормальной работе элемента.
    • Износ крепежей. Очень распространённая причина заеданий ручек у межкомнатных дверей. В данном случае их нужно подтянуть до необходимого уровня, чтобы справиться с проблемой.

    Разборка ручки двери. Как правильно снять дверную ручку межкомнатной двери

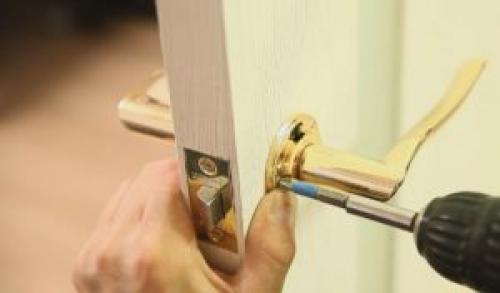

    Разборка ручки двери. Как правильно снять дверную ручку межкомнатной двери

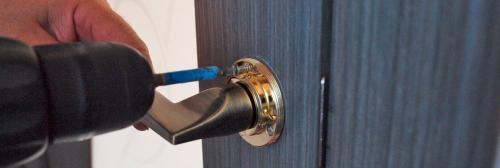

    Разборка ручки двери. Как правильно снять дверную ручку межкомнатной двериНа сегодняшний день существует огромное количество всевозможных разновидностей дверных ручек.

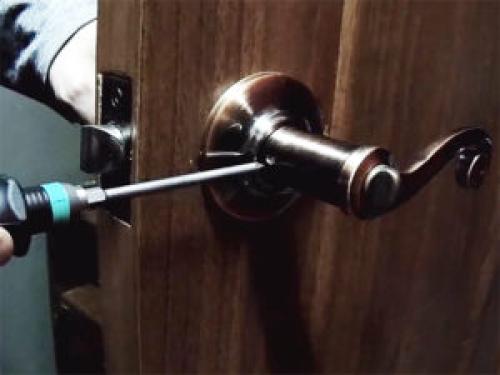

    Разборка ручки двери. Как правильно снять дверную ручку межкомнатной двери

    Все они достаточно надежны, но иногда их все же приходится менять или чинить. Однако здесь возникает проблема – далеко не все знают, как следует разбирать этот необходимейший в быту элемент фурнитуры.

    Как же правильно снять самостоятельно дверную ручку, установленную на межкомнатной двери? Об этом читайте ниже.

    Причины демонтажа

    В большинстве своем разобрать ручку требуется, если:

    • она разболталась;
    • пришла в негодность;
    • необходимо заменить сам замок.

    В первом случае обычно снимать ее нет нужды. Достаточно просто подтянуть шурупы, ее удерживающие, или заменить их на более толстые (если дерево измочалилось).

    К сожалению, бюджетные варианты ручек, в принципе, не могут служить долго, и к тому же их делают совершенно непригодными для ремонта. Покрытие на них обычно довольно неустойчивое и быстро облазит в процессе эксплуатации. Потому при выходе из строя их просто меняют на новую.

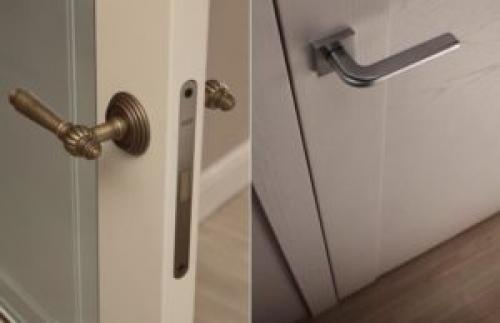

    Разборка ручки двери. Как правильно снять дверную ручку межкомнатной двериНередко хозяева во время ремонта решают вместо старых ручек поставить новые, которые больше подходят под создаваемый дизайн ил просто выглядят современнее.

    Покупая новый комплект, старайтесь выбирать те, что изготовлены из хорошего металла с минимальным количеством составных элементов. Надежные нажимные модели, к примеру, должны оснащаться подшипниками – они смогут служить вам несколько десятков лет. Качество кстати очень просто определить: чем тяжелее фурнитура, тем оно выше.

    Наиболее распространенные типы дверных ручек

    Чаще всего на межкомнатные двери устанавливают ручки трех следующих типов:

    • стационарные;
    • нобы (круглые);
    • нажимные.

    Последняя разновидность считается универсальной, поскольку ее можно в равной степени часто увидеть как на входных, так и на межкомнатных дверях. Данный механизм в нормальном положении имеет выдвинутый стопорный язычок, и когда возникает необходимость войти в помещение – ручку нажимают, и он покидает пазы. При этом в полотно обычно врезается замок, защищаемый специальными накладками. Чтобы не повредить последние, разборку надо проводить максимально аккуратно.

    Разборка ручки двери. Как правильно снять дверную ручку межкомнатной двери

    Круглую, снабженную защелкой, ручку в нашей стране используют только на межкомнатных дверях. За рубежом (например, в США) их нередко ставят и на входные. С наружной стороны в ней имеется скважина для ключа, а с внутренней – стопорная кнопка.

    Стационарные модели устанавливаются в основном на распашных дверях. Такая конструкция удобна, но не слишком функциональна. По сути, она представляет собой продолговатую планку, на которой укреплена П-образная скоба. В простейших вариантах никаких замковых механизмов не предусмотрено – дверь закрывается на отдельный засов. В более продвинутых моделях имеется роликовая защелка также, установленная независимо.

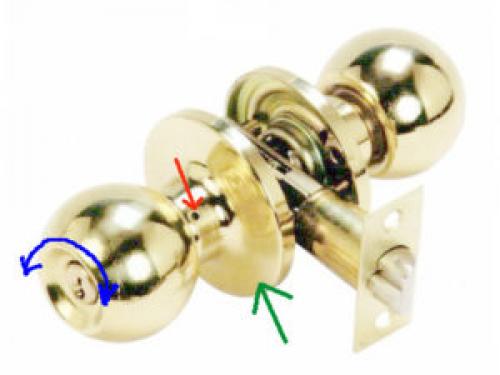

    Разбираем круглую ручку

    Подготовьте для демонтажа следующие инструменты:

    • плоскую и крестообразную отвертки;
    • упорный ключ (идет в комплекте с изделием).

    Если модель без болтов (то есть с потайными креплениями), то действовать необходимо в таком порядке:

    • плоской отверткой (стараясь не повредить декоративное покрытие двери) отщелкните накладку, расположенную у основания;
    • раскрутите спрятанные под ней винты;
    • упорным ключом нажимайте непосредственно на стопор;
    • рукоять снимите, осторожно потянув на себя;
    • после демонтажа, выкрутите шурупы, удерживающие запирающий механизм.

    В более простых круглых моделях разборка производится намного проще – достаточно отвинтить два длинных болта, расположенных с тыльной стороны по бокам от защелки.

    Разбираем стационарную ручку

    Разборка ручки двери. Как правильно снять дверную ручку межкомнатной двериВ данном случае понадобится просто выкрутить саморезы или шурупы, крепящие планку к дверному полотну.

    Здесь стоит понимать, что замену данного типа ручки необходимо производить на аналогичную по размеру. В противном случае следы от саморезов скрыть не удастся. Особенно хорошо их видно на поверхностях лакированных.

    Отдельные модели соединяются болтами сквозь дверь – такой способ крепления удобен и для производителя, и для потребителя. В данном случае нужно просто вывинтить их с тыльной стороны и обе рукояти будут сняты.

    Нажимная ручка

    Все что требуется – это удалить накладку (в большинстве моделей она соединена вместе с ручкой). В более простых вариантах нужно всего лишь выкрутить два самореза из дверного полотна.

    В продвинутых все крепежи скрыты за декоративной крышечкой – она либо отщелкивается или же завинчена на резьбу. Удалив ее, вы получите доступ к 3-4 шурупам, которые необходимо выкрутить отверткой. Не забудьте также вытащить зажимной винтик, установленный непосредственно на ручке, – он фиксирует квадратный поворотный стержень. После этого разборку можно считать оконченной.

    Нюансы сборки

    Перед тем как поставить рукоять на предназначенное ей место, закрепите запирающий механизм – его косую поверхность разверните в сторону закрывания двери.

    Важно максимально крепко затянуть все шурупы и винты – чем лучше вы это сделаете, тем дольше они не разболтаются.

    После сборки проверьте, как работает механизм, – защелка должна свободно входить в паз и обеспечивать надежную фиксацию.

    Пластиковое кольцо для дверной ручки. Материалы и выбор ручек

    Дверные ручки для пластиковых дверей в основном делаются из металла, пластик иногда встречается среди ракушек и фурнитуры под межкомнатные модели. Качественный товар изготавливается из алюминия, стали или латуни.

    Чтобы фурнитура гармонировала с пластиковой конструкцией, большая часть моделей красится или покрывается полимерной пленкой, поэтому визуально качественный и некачественный товар может выглядеть одинаково.

    При выборе нужно быть внимательным, Так прочные стальные и латунные ручки будут существенно тяжелее, чем изделия из сплава, плюс цена таких моделей выше. С легкой алюминиевой фурнитурой сложнее, низкокачественные сплавы часто выдают за алюминий.

    Чаще всего ломается именно двухсторонняя ручка для пластиковой двери, поэтому к выбору этих моделей нужно относиться внимательно

    Ориентироваться на стоимость такого товара рискованно, цена может быть искусственно завышена. Здесь нужно смотреть на документы, существует нехитрый перечень требований.

    • Паспорт товара и инструкция должны быть на русском языке.
    • В документах должно быть четко прописано, что ручка сделана из алюминия. Чтобы обезопасить себя от неприятностей аферисты указывают какие-то фантастические сплавы или вообще не пишут материал изготовления.
    • Есть такая полезная штука, как сертификат соответствия, иногда его именуют сертификатом качества. В бюджетном секторе сертификат выдается на партию товара, в средней и верхней ценовой категории сертифицируется каждое изделие.

    Важно! Солидный производитель в документах на товар всегда указывает норматив, по которому данный товар был сделан. На просторах СНГ есть несколько отечественных ГОСТов, на которые могут ссылаться. ГОСТ 5087-80 регламентирует ручки для дверей и окон, но он старый, ГОСТ 538-2014 относится к более новой версии. Есть еще ГОСТ 30970-2002 – это документ, в котором описаны требования ко всем ПВХ конструкциям.

    Помимо информации о производителе и проверяющей инстанции, сертификат должен быть заверен «мокрой» печатью, ксерокопия документа не имеет юридической силы

    И наконец, беспроигрышный вариант – это покупка ручки на пластиковую дверь от проверенного, солидного производителя, причем желательно чтобы этот производитель был отечественный, потому как мировые бренды наши предприимчивые китайские друзья уже давно и успешно подделывают.

    Коронка для дверной ручки. Инструменты для врезки замков и защелок

    Врезать замок в межкомнатную дверь не так уж и сложно, но для работы потребуются инструменты:

    • Дрель с коронкой на 25 мм и/или перьевым сверлом на 22-23 мм (есть элементы замков и с меньшими размерами, так что может потребоваться перо/коронка на 20 мм). Этим инструментом вырезают отверстия под замок в дверном полотне.
    • Перьевое сверло на 16 мм — чтобы сделать выемку в ребре двери и ответную часть в косяке.

    • Киянка и стамеска (лучше — дюймовая). С их помощью «заглубляют» накладку с защелкой и пластину на ответное отверстие.
    • Сверло диаметром 1 мм — просверлить отверстия под установку саморезов, которыми крепится сам замок и накладки.
    • Отвертка — закрутить саморезы.
    • Еще нужны будут рулетка или длинная линейка (более метра длиной), карандаш, треугольник (лучше плотницкий, но подойдет обычный школьный).

    Не такой уж дорогой и редкий инструмент. Если у вас нет сверла и коронки, купить можно в любом строительном супермаркете или на рынке. Так как сверлить будем не камень, слишком дорогие покупать не надо — обычные коронки или сверла по дереву.

    Коронка для дверной ручки. Инструменты для врезки замков и защелок

    Готовый набор для врезки замков в межкомнатные двери (по дереву): перьевое сверло, державка, коронка

    Пару слов о том, что лучше — коронка или перьевое сверло. Вырезать в двери отверстие под замок проще и быстрее коронкой, стружек при этом меньше. Но в торце работать коронкой далеко не так удобно, да и отверстие получается больше чем нужно. Сверлить пером чуть дольше и стружек больше, но проще контролировать процесс. А вообще, большой разницы нет, но чаще всего, отверстие в полотне делают коронкой, а в торце — пером. Но можно везде использовать перо.

    Коронка для дверной ручки. Инструменты для врезки замков и защелок

    Без стамески не обойтись

    Еще момент: стандартная коронка имеет диаметр 25 мм, а под замок необходимо отверстие 22-23 мм. Лишние 2 мм без проблем перекрываются декоративными накладками, но при очень узкой двери эти лишние миллиметры могут стать критичными.
