Как сделать капитальный каркасник своими руками по

Как сделать капитальный каркасник своими руками по

Проектирование – это самое важное звено в инвестиционном процессе, связанном со строительством каркасного дома. Через выполнение этой задачи решается множество технологических, инженерных, конструктивных и архитектурных решений, которые в совокупности предопределяют эффективность вложений. Поэтому так важно доверить эту часть работы специалистам и воспользоваться услугами проектировщиков, которые подготовят для вас проект за определенную плату.

Что обычно входит в проект? Стандартно проект каркасного дома включает в себя две части. Это визуальная составляющая и конструктив постройки. Первая часть преимущественно посвящена визуальному отображению дома и его фасадов с нескольких сторон, планировке этажей с указанием помещений, размещению оконных и дверных проемов. Вторая часть – это уже подробный проект фундамента и стропильной системы, пирог кровли, чертежи стен, балок пола и перекрытия. Также сюда включена смета по количеству материалов, проект всех узлов в конструкции, обшивки стен и пола.

Имея подробный проект, вы сможете избежать проблем, связанных с включением неэффективных квадратных метров, большим количеством обрезок и напрасной тратой средств. Создать проект каркасного дома своими руками, разумеется, можно. Но для этого потребуется, как минимум, изучить специальную литературу по проектированию и конструктиву «каркасников». А это время, много сил и возможные ошибки!

На наш взгляд, важность проектирования нельзя переоценить. Экономя на этой части работ, вы рискуете понести большие затраты. Ведь неудачный или неверный проект – это не только дом, далекий от идеала, но и напрасное инвестирование!

Через выполнение этой задачи решается множество технологических, инженерных, конструктивных и архитектурных решений, которые в совокупности предопределяют эффективность вложений.

Что обычно входит в проект?

Стандартно проект каркасного дома включает в себя две части. Это визуальная составляющая и конструктив постройки.

• Первая часть преимущественно посвящена визуальному отображению дома и его фасадов с нескольких сторон, планировке этажей с указанием помещений, размещению оконных и дверных проемов.
• Вторая часть – это уже подробный проект фундамента и стропильной системы, пирог кровли, чертежи стен, балок пола и перекрытия. Также сюда включена смета по количеству материалов, проект всех узлов в конструкции, обшивки стен и пола.

Имея подробный проект, вы сможете избежать проблем, связанных с включением неэффективных квадратных метров, большим количеством обрезок и напрасной тратой средств.

Создать проект каркасного дома своими руками

Разумеется, можно. Но для этого потребуется, как минимум, изучить специальную литературу по проектированию и конструктиву «каркасников». А это время, много сил и возможные ошибки!

На наш взгляд, важность проектирования нельзя переоценить. Экономя на этой части работ, вы рискуете понести большие затраты. Ведь неудачный или неверный проект – это не только дом, далекий от идеала, но и напрасное инвестирование!

Связанные вопросы и ответы:

Что такое капитальный каркасник

Изучая понятие, что такое каркасный дом , стоит рассмотреть его положительные стороны, чтобы убедиться в том, что возведение такой постройки будет отличным решением. К преимуществам домостроения по финской технологии относятся:

1. Экологическая безопасность. Этот показатель достигается за счет того, что дома возводятся из качественной древесины, к которой предъявляют особые требования.
2. Экономически выгодное вложение. Используемые материалы по цене выходят намного меньше, чем применение других материалов для домостроения. Себестоимость постройки понравится любому потребителю. Такие сооружения позволяют экономить даже на обогреве.
3. Практичность и легкость постройки. Собирать каркасник довольно легко и быстро.
4. Дома не дают усадки за счет небольшого веса. Благодаря чему проводить отделочные работы можно сразу после возведения здания. Использовать можно любые отделочные стройматериалы.
5. Хороший показатель теплоизоляции, за счет чего здания быстро нагреваются и медленно охлаждаются. В летний период внутри помещений превосходно сохраняется прохлада, а зимой тепло.
6. Устойчивость к огню и к паразитам за счет того, что древесина пропитывается специальными веществами, приобретая уникальные свойства. Пропитка помогает не поддерживать горение и отторгать паразитов.
7. Длительный срок эксплуатации достигается за счет того, что применяется особая технология сборки. Благодаря этому дом приобретает высокую прочность и надежность.
8. Быстрота строительства. Данные технологии домостроения позволяют возвести сооружение в течение одного сезона, возможно и в течение нескольких недель, в зависимости от челочек в бригаде и от сложности конструкции.
9. Нет необходимости применять специальное оборудование и тяжелую технику.

Какие инструменты необходимы для создания капитального каркасника своими руками

В деле самостоятельной сборки каркасного дома важно ничего не упустить и не допустить ошибок. Перед вами — краткая обзорная инструкция, которая поможет увидеть картину в целом, чтобы рассчитать свои силы и возможности:

• Проектирование. В него входит как архитектурная часть — дизайн дома, расположение помещений, стен и перегородок, окон и дверей, так и конструктивная и инженерная части — толщина стен, устройство силовых элементов, расположение санузлов, трассировка инженерных систем. Все параметры предварительно отражаются на схеме, чтобы можно было скорректировать некоторые моменты, проверить правильность расчетов, изменить планировку. Рабочие чертежи — это детальные схемы отдельных частей, с помощью которых можно выполнять все работы, придерживаясь указанных параметров.
• Разметка и грунтовые работы. В первую очередь, местность под будущее строительство расчищается, потом делается разметка под проект дома. Необходимость выкопки котлована под фундамент и его глубина определяется типом фундамента. На выбор типа влияет геология грунта, вес и конфигурация будущего дома. Для свайного фундамента (свайно-винтовой, буронабивной) рыть котлован не надо, для ленточного заглубленного — надо. Если предполагается цокольный этаж или подвал — котлован будет глубоким.
• Монтаж. Если предварительные работы были выполнены верно, во время монтажа останется собрать все детали в единое целое, получив готовый контур дома. В сборку входит установка силового каркаса, его наполнение, устройство пола и кровли, монтаж окон, дверей, внутренних перегородок.
• Отделка. Производится как внутри, так и снаружи дома, с целью получить эстетически привлекательное, долговечное и простое в эксплуатации строение.

Как выбрать подходящий материал для создания капитального каркасника

Стены каркасного дома это одна из основных его частей. От того насколько правильно она собраны зависит долговечность дома, целостность его конструкции, а также время на внутреннюю отделку.Для монтажа стоек желательно использовать сухую строганную доску. На калиброванный материал значительно лучше ложатся материалы внутренней отделки, не образуя перепадов по вертикалям.

Важно соблюдать расстояние между стойками. Оно должно быть равно 58 или 59 см. Равномерно установленные стойки позволяют упростить утепление и экономят материалы на теплоизоляцию дома.

Способы сборки каркаса

Основной принципподразумевает установку каркаса здания необходимой формы с последующим заполнением его утеплителем и изоляцией строительными мембранами. Каждый застройщик решает сам, по какому принципу собирать каркас:

• сразу в вертикальном положении, каждую стойку отдельно;
• путем сборки элеменов на полу с последующим поднятием.

Первый этап позволяет выставить стойку сразу же на свое место, но более трудоемок физически и затратен по времени. Второй является более правильным, согласно технологии разработанной Ларри Хоном, который стал оптимизатором и популяризатором каркасной технологии строительства частных домов.

Установка и сечение стоек

Так как температуры нашем климате зимой опускаются до значительных отметок, то каркасный дом должен быть хорошо утеплен. Чтобы поместить внутрь стоек каркаса утеплитель необходимой толщины нужно, чтобы сечение досок соответствовало необходимым размерам. Внешние стены должны составлять 20 см, для них берут доски:

• 40х200;
• 50х200;
• 50х150 с последующим перекрестным утеплением 50х50, что в сумме даст необходимую толщину.

Межкомнатные стены не граничат с улицей, поэтому толщина стоек должна быть достаточной для защиты от шума. Для этого достаточно использовать доски 50х100 или 40х100. Стойки выставляются с шагом 59 см друг от друга. Важно! Нельзя скреплять каркас черными саморезами, нужно использовать оцинкованные ершенные гвозди!

Укосины или раскосы

Укосины или по-другому раскосы нужны для укрепления прочности каркаса. При постоечном строительстве без них не обойтись, иначе вся конструкция рискует потерять геометрию. Укосины могут быть в черновом варианте, когда доска прибивается под углом к обвязке и стойке, а после закрепления вертикальных элементов снимается.В случае сборки каркаса на полу, укосины монтируются при с применением запилов и вбиваются в саму конструкцию. После поднятия и закрепления, в этом варианте раскосы остаются в конструкции. Важно! Если в качестве черновой внешней обшивки применяется плита ОСБ классом не ниже 3, то нет необходимости в использовании стоек Так как плита является конструкицонной.

Углы каркасного дома

Изучая поэтапное строительства каркасного дома стоит разобрать с тем, как скрепляются между собой стойки на примыкающих стенах. Существует несколько способов выставления углов каркасного дома:

• монолитный, когда углом выступает цельный брус со сторонами, равными ширине стоек;
• закрытый, п-образной формы. Утепляется с внешней стороны и закрывается черновым материалом внешней обшивки;
• калифорнийский, в котором стойки примыкают друг к другу под внешним углом в 90 градусов и дублируются доской для устойчивости конструкции;

скандинавский, доски стоек соприкасаются друг с другом, но не скрепляются между собой. Образовавшийся внешний угол фиксируется с наружной стороны брусом 50х50, а затем утепляется.Сборка углов дома должна производиться в соответствии с проектом. Готовый угол должен быть тщательно утеплен, чтобы избежать появления мостов холода и отсыревания. Отсутствие утепления является грубой ошибкой, которая приводит впоследствии к дорогостоящим переделкам. Скрепление углом каркасного дома должно проводиться также при помощи оцинкованных ершенных гвоздей. Использование черных саморезов может негативно сказаться на прочности дома, так как при перепадах температур у этих скобяных изделий периодически отрываются шляпки, что нарушает целостность конструкции.

Какие факторы необходимо учитывать при создании капитального каркасника

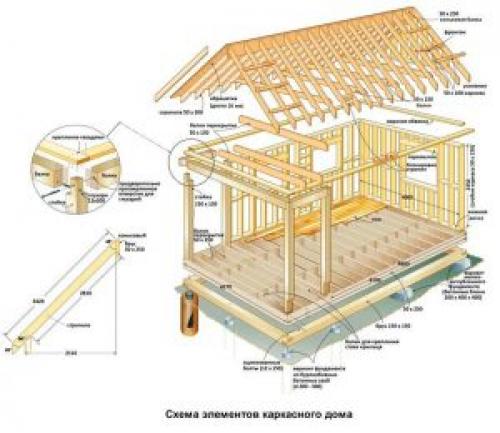

Конструкция каркасного дома

Способов строительства каркасных домов насчитывается около двух десятков. Но в рамках этой статьи будут рассмотрены самые распространенные из них. А именно:

• способ «платформа»;
• каркасно-панельный (с применением СИП-панелей);
• каркасно-щитовой;
• каркасно-рамочный.

Разберем их по порядку.

Способ «платформа»

По данному способу возводят дома в Канаде, США, а также в странах Европы, таких как Германия, Финляндия. Характерной особенностью этого способа является поэтажное возведение конструкции.

1. Сначала следует определиться с типом фундамента.
2. Далее производится обвязка. Делается это для прочной связки фундамента и стен.
3. После этого производится сборка настила и пола первого этажа.
4. Собираются стены первого этажа с раскосами, дверными и оконными проемами и так далее.
5. Устраиваются перекрытия.
6. Затем стены второго этажа (мансарды).

Каркасно-панельный способ

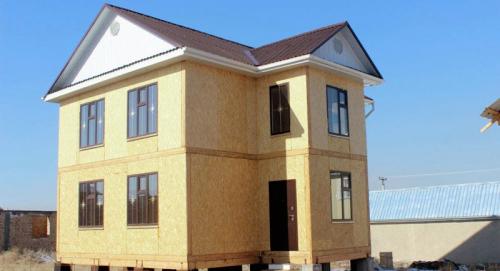

Готовый дом из сип-панелей

В данном пункте рассматривается строительство дома из СИП-панелей. Эта технология имеет как поклонников, так и противников. Но суть в том, что части домов также изготавливаются в заводских условиях.

СИП-панели имеют в составе Пенополистирол марки ПСБ-25-С, являющийся материалом, который не поддерживает горение. Скрепляется он листами ОСП с обеих сторон с помощью производственного клея. Там же, в цехе, панели нарезаются на специальных станках по проектам и отправляются на строительную площадку. Скрепляются панели с помощью деревянных брусьев, которые вставляются в пространство между листами ОСП и стягивается оцинкованными саморезами либо гвоздями.

Существует три класса эмиссии формальдегида: Е0,5, Е1 и Е2. Е0,5 и Е1 применяются для жилых помещений (причем в Европе ОСП с классом Е1 уже не применяется). Панели с классом Е2 безопасно применять для тех панелей, применяемых вне жилых помещений.

Каркасно-щитовой способ

Здесь стоит заметить, что существует несколько разновидностей возведения домов этим способом: североамериканский, скандинавский и среднеевропейский.

Североамериканский способ предусматривает то, что примерно 14-15% деталей производится в цехах, а все остальное собирается непосредственно на строительной площадке.

Скандинавский способ более технологичный. Каркасные дома полностью изготавливаются на заводе. Помимо сборки каркаса, в стены устанавливаются двери, стеклопакеты. Задача строителей – собрать каркас и обшить его.

Самый технологичный способ – среднеевропейский . В Беларуси он известен как немецкий . Дома на 100% изготавливаются на заводе с помощью станков с программным управлением. Причем, не только стены и внешние стены и межкомнатные перегородки, но и перекрытия и крыша.

Высокое качество изготовления домов по немецкой технологии обеспечивается также и контролем на каждом этапе производства домокомплектов. Благодаря точности изготовления постройка дома таким способом занимает в среднем 1,5 – 2 недели. А если требуется возвести небольшой одноэтажный дом, то сроки сокращаются до четырех дней.

Каркасно-рамочный способ

Этот способ строительства каркасного дома практически ничем не отличается от способа «платформа». В нем также применяется поэтажное возведения конструкции дома. При таком способе дом может строиться как из деревянного каркаса, так и из ЛСТК (легкие стальные тонкостенные конструкции).

Деревянные и стальные элементы обычно не комбинируют, а если и делают это, то с большой осторожностью, так как дерево и металл имеют разные характеристики.

Хотя во внутренней отделке дома из деревянного каркаса встречаются металлические элементы, и применяются они в том случае, когда нужно смонтировать гипсокартон или другую внутреннюю обшивку.

Факторы, необходимые для создания капитального каркасника

При создании капитального каркасника необходимо учитывать следующие факторы:

1. Проект и дизайн

Перед началом строительства необходимо разработать проект и дизайн дома, который будет соответствовать вашим потребностям и требованиям. Это включает в себя выбор размеров, формы и архитектурного стиля дома.

2. Материалы и конструкция

Выбор материалов и конструкции каркасника имеет решающее значение для его прочности и долговечности. Необходимо учитывать типы материалов, которые будут использоваться для каркаса, стен, крыши и фундамента.

3. Теплоизоляция и энергетическая эффективность

Теплоизоляция и энергетическая эффективность являются важными факторами при создании капитального каркасника. Необходимо выбирать материалы и конструкции, которые обеспечивают хорошую теплоизоляцию и минимизируют энергопотребление.

4. Водостойкость и защита от влаги

Водостойкость и защита от влаги являются важными факторами при создании капитального каркасника. Необходимо выбирать материалы и конструкции, которые обеспечивают хорошую защиту от влаги и предотвращают образование конденсата.

5. Сейсмостойкость и устойчивость

Сейсмостойкость и устойчивость являются важными факторами при создании капитального каркасника. Необходимо выбирать материалы и конструкции, которые обеспечивают хорошую сейсмостойкость и устойчивость.

6. Экологическая безопасность

Экологическая безопасность является важным фактором при создании капитального каркасника. Необходимо выбирать материалы и конструкции, которые являются экологически безопасными и не наносят вреда окружающей среде.

7. Стоимость и экономическая эффективность

Стоимость и экономическая эффективность являются важными факторами при создании капитального каркасника. Необходимо выбирать материалы и конструкции, которые обеспечивают хорошую экономическую эффективность и минимизируют затраты.

8. Удобство и комфорт

Удобство и комфорт являются важными факторами при создании капитального каркасника. Необходимо выбирать материалы и конструкции, которые обеспечивают хорошее удобство и комфорт для жильцов.

9. Обслуживание и ремонт

Обслуживание и ремонт являются важными факторами при создании капитального каркасника. Необходимо выбирать материалы и конструкции, которые обеспечивают легкое обслуживание и ремонт.

10. Гарантия и сертификация

Гарантия и сертификация являются важными факторами при создании капитального каркасника. Необходимо выбирать материалы и конструкции, которые имеют гарантию и сертификацию.

Как правильно выполнить подготовительные работы перед созданием капитального каркасника

У каркасной технологи немало плюсов. Она позволяет обойтись без мощной техники и большого числа рабочих: бригаде из двух человек вполне по силам за сезон подвести под крышу и подготовить к отделке дом площадью 150–200 м2. Важное преимущество перед использованием кирпичей и керамзитобетонных блоков заключается в небольшой массе стен: есть возможность сэкономить на фундаменте, выбрав, например, конструкцию из винтовых свай и стальных рандбалок. Если же сравнивать классический канадский дом с собранным из заводских панелей, то первый обойдётся существенно дешевле (1 м2 стены из SIP-панелей толщиной 200 мм с учётом монтажа стоит 2600–2900 руб., а каркасной — 1800–2200 руб.). Однако на практике всё далеко не столь однозначно.

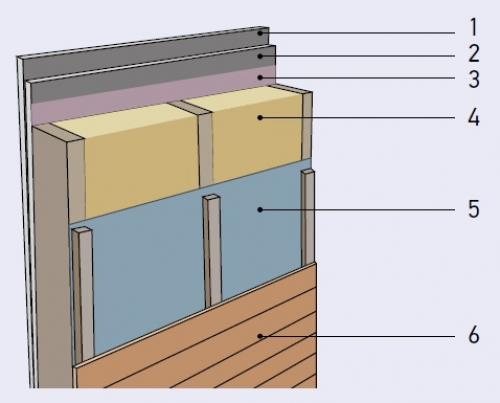

Конструкция каркасной стены: 1, 2 — гипсокартонные листы; 3 — пароизоляционная плёнка; 4 — минеральная вата; 5 — ветрозащитная мембрана; 6 — имитация бруса или блокхаус

Хорошо известно, что в щитовых дачных домах, построенных 20–30 лет назад, неуютно ночевать даже в мае, а жить в них зимой просто невозможно. К тому же за короткий срок большинство этих сооружений сильно обветшало и покосилось. Разумеется, дело не в недостатках каркасной конструкции как таковой, а в крайней небрежности тогдашних строителей, неудовлетворительном качестве и смехотворном количестве использованных материалов. Щиты толщиной не более 100 мм в лучшем случае заполняли рулонной стекловатой, а в худшем — обломками пенопласта. Элементы стен кое-как сбивали гвоздями, не обращая внимания на щели, ведь их закроет отделка. Ну а при устройстве ветрозащиты и пароизоляции целиком полагались на недолговечный пергамин.

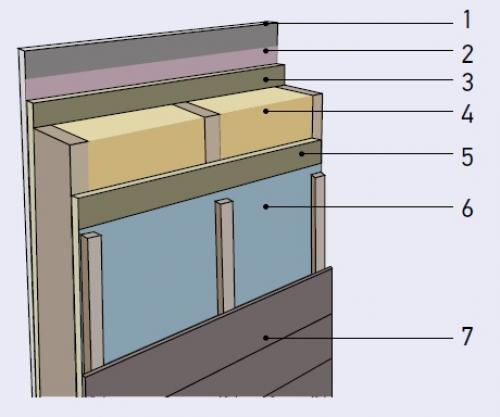

Конструкция каркасной стены: 1 — гипсокартонный лист; 2 — пароизоляция; 3, 5 — ОСП; 4 — минеральная вата; 6 — ветрозащитная мембрана; 7 — виниловый сайдинг

С тех пор уровень строительной культуры в нашей стране заметно повысился, появился подробный свод правил СП 31- 105-2002, разработанный на основе канадского опыта, стали доступны материалы с улучшенными свойствами. И всё же… В нормативах и инструкциях немало противоречий и тёмных мест, которые каждый проектировщик трактует по-своему. К тому же порой заказчики, стремясь сэкономить, вносят собственные коррективы в принятую технологию — и подрядные фирмы без возражений воплощают в жизнь неверные решения. Избежать ошибок поможет понимание общего принципа «работы» каркасной стены и нюансов её строительства. Или можно пойти.

При утеплении каркасных стен прежде всего обращают внимание на теплоизоляционные свойства материала и удобство монтажа. Мы рекомендуем использовать инновационный материал «Лайт Баттс Скандик». Один край плит пружинит, благодаря чему упрощается их установка в конструкции, работы ускоряются, а количество отходов уменьшается — плита лёгким нажатием вставляется между стойками и плотно прилегает к ним. При таком монтаже не важна квалификация строителя, поэтому работу можно выполнить самостоятельно. Что касается толщины теплоизоляционного слоя, то она зависит от климатических условий и конструкционного материала стен. Правильно рассчитать этот параметр для каждого конкретного случая поможет онлайн-калькулятор, разработанный специалистами Центра проектирования Rockwool и представленный на сайте компании.

Наталья Пахомова

Инженер-проектировщик центра проектирования Rockwool

Свайный и ленточный (в) фундаменты глубокого заложения прослужат не менее 50 лет, а деревянное перекрытие может потребовать ремонта намного раньше.

Какие способы и техники используются при создании капитального каркасника своими руками

Строительство каркасных жилых домов – технология, которая имеет плюсы и минусы. Однако недостатки – это лишь проблемы, которые можно легко решить, если хорошо продумать строительные работы. В этой статье стоит немного упомянуть о негативных моментах, с которыми можно столкнуться:

• Высокая пожароопасность. Действительно, каркасные дома, как и дома из бруса возводятся с использованием дерева. Не самый устойчивый к огню материал, особенно этого боятся владельцы каменного дома, хотя и они сгорают дотла. Материал его необходимо правильно подготавливать.
• Гниение дерева, которое часто возникает при высокой влажности. Еще один момент, который касается материалов, которые используются, а не самой технологии возведения каркасного дома. С этим минусом сталкиваются, если недобросовестные строители не продумали хорошую вентиляцию фасада с вентиляционной трубой и крыши для попадания воздуха или не сделали этого по причине отсутствия опыта. В таком случае может понадобиться замена несущей доски.
• Считается, что у каркасников низкая звукопроницаемость по сравнению с кирпичными и бетонными домами. Это значительно важно, если рядом с участком шумно, но никак не сказывается на комфорте вдали от города, где только частные дома.
• Есть риск, что в стенах поселятся грызуны и другие вредители. С этим рано или поздно сталкиваются владельцы не только каркасных домов. Придется делать капитальный ремонт и снимать обшивку, пленку и утепляющие материалы.
