Отделка дымохода – начало проведения кровельных отделочных работ, поскольку иначе можно повредить готовое кровельное покрытие, либо испачкать его. Визуально, как сам дымоход, так и покрытие крыши, должны составлять гармоничный тандем, поэтому для их обшивки целесообразнее всего подбирать идентичные материалы.

В зависимости от того какими материалами предполагается проведение отделочных работ, предусматривается несколько вариантов обшивки. Каждый из них имеет ряд положительных характеристик, впрочем, у каждого есть некоторые минусы.

Советуем прочитать: отделка дома профнастилом

Готовая заводская конструкция для дымохода

Клинкерный кирпич и плитка

Достаточно распространен способ, когда в отделке используется клинкерная плитка или кирпич.Достаточная степень прочности, устойчивость к погодным условиям и температурному перепаду — основные его преимущества. Кроме того данное облицовочное покрытие не боится грязи, что немаловажно с эстетической точки зрения. Минус один: необходимость использования полнотелого клинкерного кирпича, посаженного на специальный клинкерный раствор, обуславливают высокую стоимость работ. А потому данный способ в большинстве случаев недоступен широкому кругу потребителей.

Готовые конструкции заводского изготовления

Можно обшивать дымоходы заранее подготовленным материалом. Как правило, это заводской вариант трубы, которая имеет стальной канал. Посредством кирпича, армированной сетки, штукатурки осуществляется окончательное доведение дымоходов до идеального состояния.

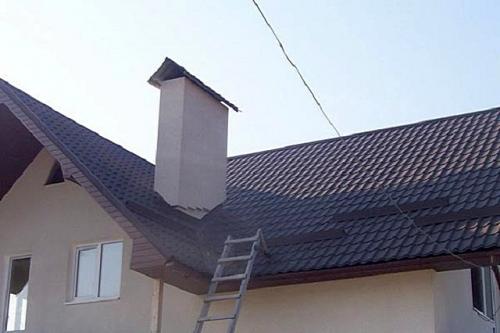

Штукатурка

Говоря о дымоходе, предполагающем бюджетный вариант обшивки, стоит вспомнить старый проверенный способ штукатурки дымаря. Несмотря на то, что этот способ считается самым бюджетным, он не менее долговечен и надежен.

Как альтернативные могут быть рассмотрены способы с использование цементно-волокнистых плит, сланца и т.д.

Лист профилированного настила — приоритет выбора облицовочного материала

Рынок отделочных и облицовочных материалов достаточно разнообразен. Основными критериями, обосновывающими выбор того либо иного варианта выступают надежность, прочность, долговечность. Впрочем, не менее важна цена материала и легкость его монтажа.

Схематическое изображение обшивки дымоходного выхода

Профнастил более всего соответствует всем вышеперечисленным требованиям, в силу своих высоких технических характеристик:

• Устойчивости к перепадам температурного режима,
• Длительности эксплуатационного срока,
• Легкости и оперативности монтажа,
• Простоты обслуживания,
• Малого удельного веса,
• Низкой себестоимости.

Профнастилом одинаково хорошо организовывать облицовочное покрытие крыши и облицовку дымоходной трубы.Кроме того он достаточно эффектно выглядит, добавляя строению респектабельности, солидности, подчеркивая стиль.

Профнастил имеет достаточно широкую цветовую палитру, что позволяет реализовывать любое дизайнерское решение.

Разновидности профнастила, подходящие для облицовки дымохода

Широкий ассортимент профилированных листов значительно расширяет границы доступных решений облицовки. Среди выпускаемых видов различают:

Как обойти дымоход профнастилом

• Листы комбинированного типа, используемые в организации разнообразных конструкциях ограждающего и отделочного характера,
• Профнастил опорного типа, отличающийся повышенной прочностью,
• Алюминиевые профилированные листы, характеризующиеся длительностью эксплуатационного срока и повышенной устойчивость к влаге,
• Окрашенные листы профилированного настила,
• Оцинкованные,
• Кровельные,
• Облицовочные.

Каждый из видов может быть использован как отделочный материал, а потому приоритет выбора определяет цена вопроса.

Как обшить вентиляционную трубу на крыше. Козырёк своими руками

Перед тем как сделать грибок на трубу из жести своими руками, необходимо создать эскиз с изображением будущей конструкции. При этом необходимо учитывать следующие нюансы:

• угол ската от 30 до 45 градусов;
• края должны выступать на 50 мм;
• высота от дымохода до зонта не менее 100 мм.

Необходимые параметры для изготовления колпака Источник izhartezia.ru

Проще всего создать круглый грибок, подходящий для систем вентиляции. При этом потребуются стандартные инструменты: дрель, ножницы по металлу, молоток, заклёпки.

Как сделать зонт на трубу своими руками:

1. Взять деревянную планку.
2. Ввинтить в неё 2 самореза на расстоянии более 15 мм относительно радиуса трубы.
3. При помощи созданного устройства прочертить на металлическом лист круг.
4. Вырезать заготовленный круг.
5. Нарисовать сектор с длиной дуги около 120 мм.
6. Вырезать клин, зафиксировать края заготовки в тисках.
7. Подготовить 3 отверстия по краю шва для соединения детали при помощи заклёпок или винтов М4 с гайками.

Ножкой для изготовленного зонта может служить тонкий лист, согнутый в 3 или 4 раза. У начинающего специалиста на это уйдёт чуть более получаса времени. Профессионалы со стажем смогут справиться с задачей за 10-15 минут.

Готовый вариант изготовленного козырька Источник stb26.ru

Монтаж дымохода через стену: как правильно сделать в доме из кирпича и дерева

Для придания необходимого внешнего вида получившуюся конструкцию можно покрасить термостойкой краской. Но перед этим ещё не соединённые элементы должны быть обработаны грунтом и антикоррозийным средством.

Только после этого можно наносить красящий состав в 2-3 слоя. Перед тем как установить зонт на трубу дымохода, потребуется дождаться, пока конструкция полностью высохнет.

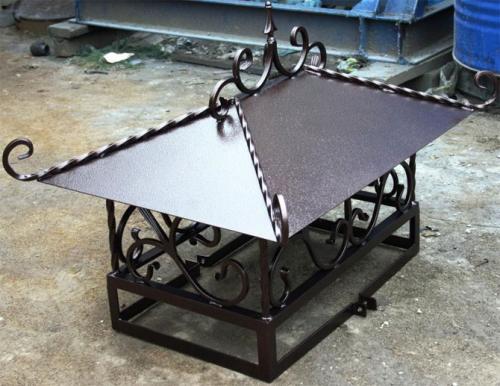

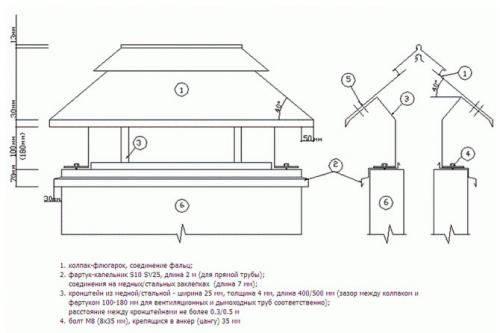

Расстояние от трубы до колпака. Нужен ли колпак на трубу дымохода

Многим кажется очевидным, что колпак на трубе необходим.

Основная задача приспособления не ограничивается только защитой дымохода от осадков, пыли и мусора. Функции зонта для трубы включают в себя:

• защита от т.н. опрокидывания тяги – задувания дыма обратно в трубу при сильном ветре;
• защита от проникновения птиц и мелких животных в дымоход;
• продление срока службы кирпичной или стальной трубы;
• украшение дымохода.

Главная роль колпака очевидна – он защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но есть и контраргументы против установки колпака:

• конструкция может мешать отведению дыма и продуктов горения из дымохода, будучи препятствием на пути воздушного потока;
• колпак может уменьшать тягу в трубе;
• из-за наличия водяного пара в отработанных газах в зимнее время на козырьке образуется наледь, и продукты горения не выходят наружу, а возвращаются обратно по трубе в концентрированном состоянии, отравляя воздух в помещении.

Колпак на трубе дымохода не помешает, при условии, что он будет правильно подобран и установлен с учетом требований СНиП и техники безопасности.

Хотя некоторые современные виды дымоходов предусматривают специальные устройства для отвода влаги и конденсата, установка флюгарки на трубу позволит защитить дымоход от засорения и попадания птиц в отверстие трубы.

Важно! Колпак из металла – не вечная конструкция. При постоянном воздействии высокой температуры и кислотных компонентов в продуктах сгорания топлива, тонкая листовая сталь быстро разрушается. В зависимости от устройства насадку на трубу приходится менять раз в несколько лет.

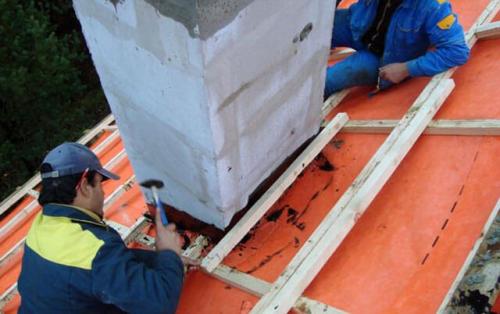

Обход трубы на крыше из профнастила. Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

• Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
• Одевают прокладку.
• Выбирают фланец нужной формы.
• В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь. Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.

Источник: https://detali-interera.ru-land.com/stati/germetizaciya-truby-na-kryshe-iz-profnastila-germetizaciya-kvadratnogo-kirpichnogo-dymohoda

Чем облицевать трубу дымохода. Отделка дымохода на крыше

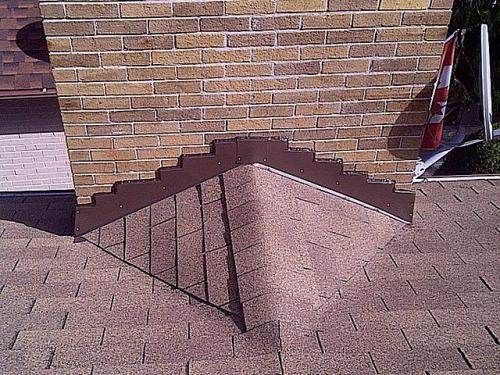

Вокруг дымовой трубы по всему ее периметру, в месте выхода трубы на кровлю, устраивается двухслойный защитный фартук. Первый слой заводится под кровельное покрытие, второй устраивается поверх покрытия.

Такой фартук называют окладом или воротником, выполняют из металла (оцинкованный или стальной лист). В настоящее время на строительном рынке можно приобрести готовые оклады. Места примыкания фартука к трубе необходимо герметизировать.

Необходимость дополнительной отделки дымовой трубы на крыше обуславливается следующими факторами:

— кладка трубы выполнена из некачественного материала (кирпича);

— отсутствует тяга, необходимо выполнить дополнительное утепление трубы;

— внешний вид трубы не соответствует облику дома, требуется декорирование.

Чем закрыть дымоход? Любой материал должен быть устойчив к атмосферным осадкам и каким-либо воздействиям (ветер, солнце, перепад температур).

Под любую облицовку трубы необходимо изготовить каркас для крепления отделочного материала. Каркас выполняется из антисептированного бруса или металлических направляющих. Облицовка дымохода устраивается только по металлическому каркасу.

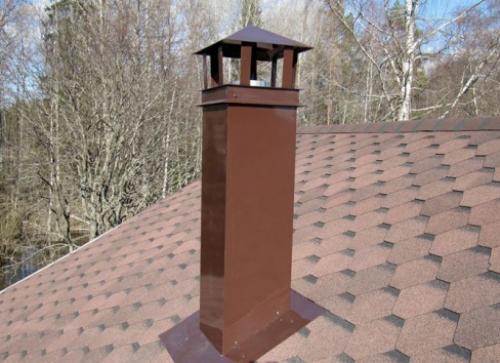

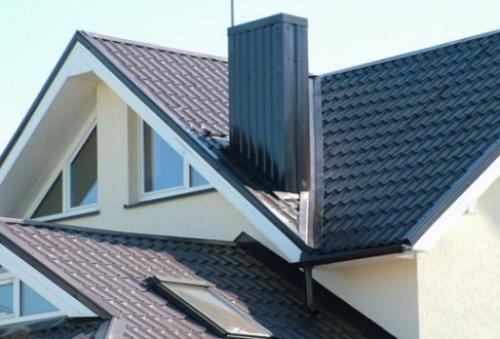

Обшивкой дымохода и вентиляционных труб на крыше может служить оцинкованный металл, покрытый полимером. По внешнему виду он бывает гладким или профилированным (профнастил). Это, пожалуй, самый недорогой вариант отделки.

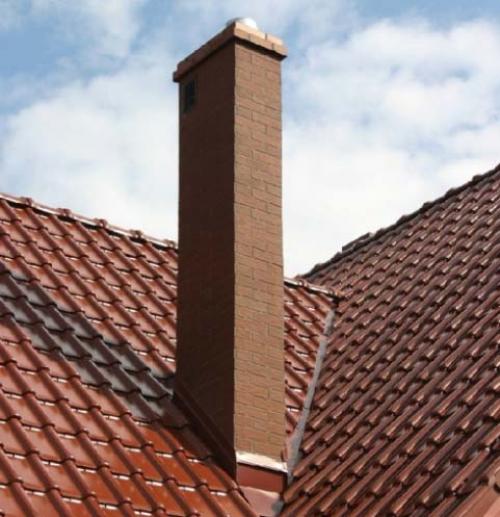

Самым практичным решением считается дымоход, выполненный из клинкерного кирпича. Но можно просто облицевать трубу клинкерной плиткой, которая сочетается со многими кровельными материалами.

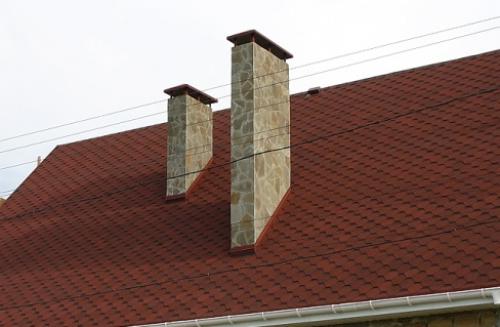

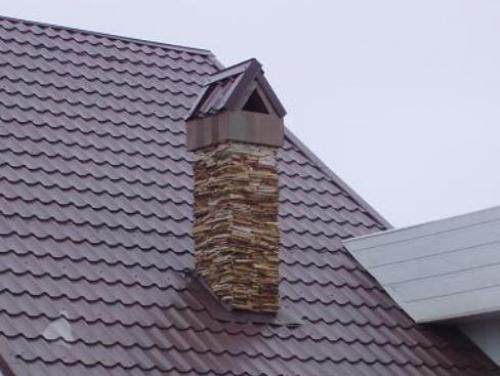

Отделка дымохода искусственным или натуральным камнем, который используется и в отделке фасадов.

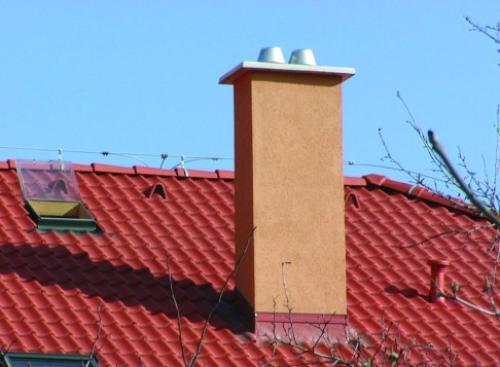

Материал отделочного материала должен быть негорючим, в качестве отделки можно использовать известково-цементную штукатурку. В этом случае оштукатуренные трубы будут сочетаться с оштукатуренными фасадами, здание будет смотреться цельно.

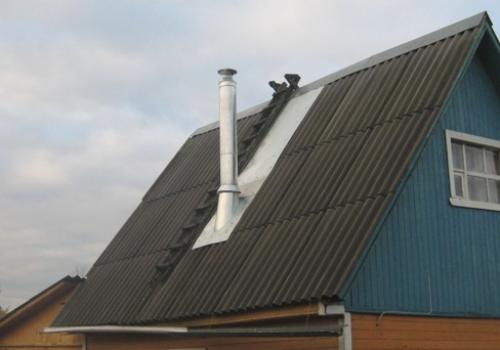

Двустенные (двухконтурные) трубы типа сэндвич также применимы для устройства дымоходов. Об этом вы можете прочитать отдельную статью, посвященную этой теме.

Облицевать дымоход можно цементно-волокнистыми плитами. Это негорючий материал имеет привлекательный вид, выпускается в различной цветовой гамме.

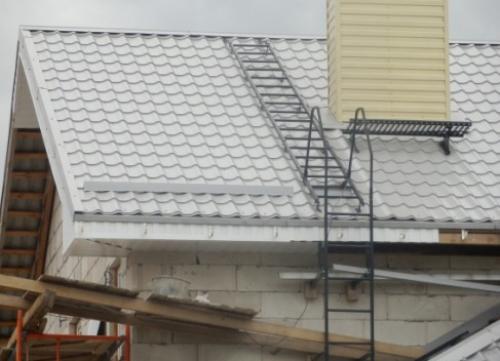

Использование же сайдинга пригодно только для облицовки вентканалов, выходящих на крышу.

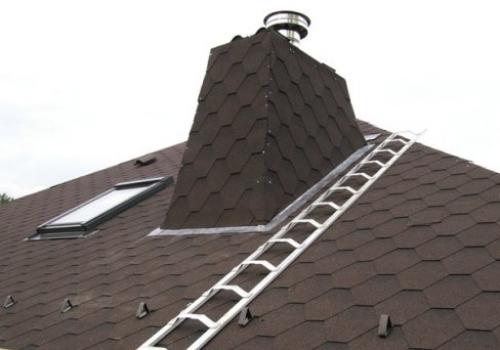

Выбор материала тут гораздо шире, вплоть до кровельного материала, используемого для устройства крыши (металлочерепица, мягкая кровля).

Однако выложенный дымоход совершенно нетрадиционной формы может стать главным украшением дома. Такой дымоход не потребует дополнительной отделки.

Отделка трубы дымохода внутри дома. Отделка дымохода металлическим профилем снаружи

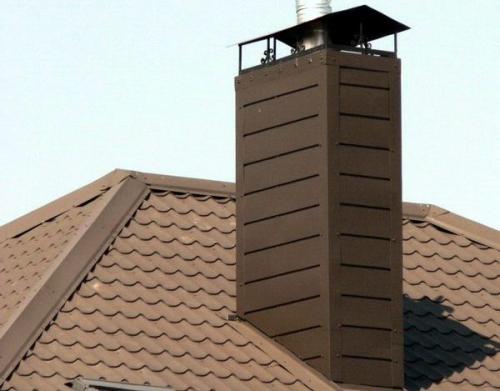

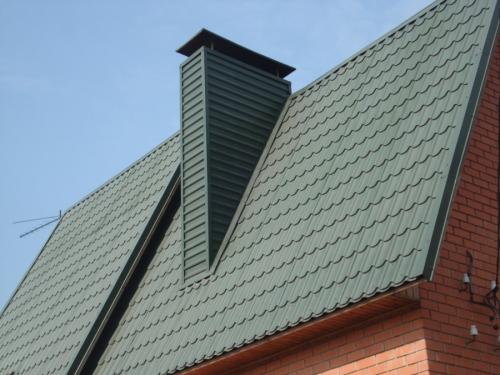

Отделка дымохода на крыше профнастилом – один из простых вариантов, с такой работой справится даже начинающий домашний мастер. Оцинкованный лист, снабжённый антикоррозийным покрытием, станет прочным и долговечным решением: он не горит, не разрушается под воздействием высокой температуры или сильных колебаний, а монтаж такой облицовки не занимает много времени. Однако это холодный материал, поэтому дымоход придётся обязательно утеплять.

Отделка дымохода металлопрофилем проводится после сооружения металлического каркаса. Металлические листы на него устанавливаются внахлёст, чтобы обеспечить максимально прочное соединение. Чтобы листы располагались ровно, при их креплении используют строительный уровень.

Металлопрофиль прикрепляется саморезами, эту работу удобнее проводить с помощью шуруповерта. Между металлическим листом и дымовыводящей трубой располагается слой негорючего утеплителя.

Отделка дымохода внутри здания

Камин или печь обычно монтируются в гостиной или рабочем кабинете, поэтому возникает необходимость провести дымовыводящие пути через второй этаж и помещение чердака или мансарды. Отделка дымохода внутри дома может быть очень разнообразной по внешнему облику, но в любом случае она устанавливается на общую основу. Внутренняя отделка дымохода проводится следующим образом:

1. Для облицовки дымохода вокруг него сооружается каркас из металлопрофиля, который обшивают специальными гипсокартонными листами. Они должны быть огнестойкими, это обеспечит пожаробезопасность дома. Такие листы обозначаются специальной аббревиатурой ГКЛО.
2. Каркас утепляется: вокруг дымохода укладывается слой минеральной ваты или других негорючих утеплительных материалов.
3. Гладкие гипсокартонные листы отделываются любыми выбранными материалами: это могут быть обычные обои, керамическая плитка, штукатурка и многое другое. Такая отделка дымохода камина позволяет гармонично встроить его в пространство комнаты, и выбор материала зависит от стиля оформления интерьера.

Внутренняя отделка дымоходных путей может иметь самую разнообразную расцветку, поэтому её можно выбрать на любой вкус. Однако в любом случае рекомендуется выбирать негорючие материалы, чтобы не повышать опасность возгорания. Это особенно важно в деревянном доме: стены, находящиеся вблизи дымохода, а особенно всех участков изгиба, должны обязательно обрабатываться антипиренами.

Облицовка дымохода может быть выполнена любыми современными отделочными материалами. Их выбор зависит от того, какие именно функции выполняет данная конструкция.

На сегодняшний день есть два вида дымоходов:

• Действующие.
• Декоративные.

Рассмотрим подробнее:

• Первый вариант конструкции может быть только в том случае, если в доме есть камин или печь(см.). Он служит для нормальной вентиляции, чтобы дым свободно выходил наружу.
• Декоративный дымоход служит простым украшением строения и не несет никаких функциональных свойств. Для того и для того типа конструкции используются аналогичные материалы для отделки.

Совет. Действующий дымоход сооружается из огнеупорного красного кирпича, декоративный — из гипсокартона или другого подобного материала.

Источник: https://otoplen-dom.ru/stati/sposoby-otdelki-dymohoda-na-kryshe-etapy-otdelki-germetizaciya

Обход круглой трубы на крыше. Конструкция узлов примыкания кровельного покрытия к трубе

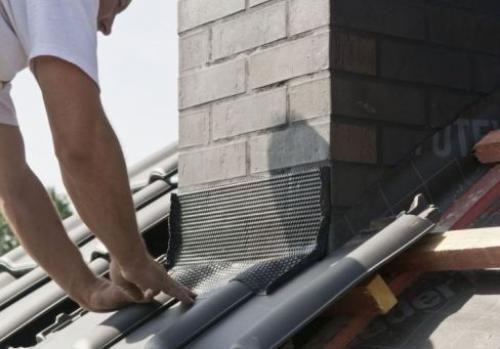

Когда надежная основа под обустройство примыкания кровельного материала к дымоходу будет готова, можно переходить к монтажу элементов герметизации покрытия.

Конструкция системы примыкания покрытия к трубе может быть разной, в зависимости от выбранного кровельного материала. Функции, которые возлагаются на элементы, входящие в конструкцию примыкания — это герметизация и гидроизоляция стыков покрытия крыши и вентиляционной или дымоходной труб, а также отвод и перенаправление потоков воды, стекающих от конька крыши к трубе сверху.

Схема обустройства такого примыкания в идеале должно определяться еще при составлении проекта стропильной системы и кровельного «пирога» . Дело в том, что некоторые варианты предполагают монтаж отдельных деталей конструкции до укладки кровельного покрытия.

Кроме выбранного для покрытия крыши типа кровли, при составлении проекта следует учитывать и месторасположение дымоходной трубы, ее форму, а также материал, из которого она изготовлена.

Профессионалы-строители обычно рекомендуют применять для обустройства примыканий только готовые конструкции, которые выпускаются производителями кровельных покрытий. Тем не менее , очень многие мастера предпочитают изготавливать эти детали самостоятельно.

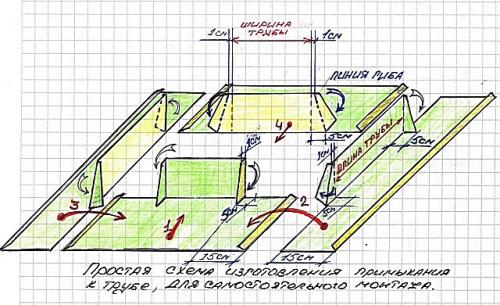

Один из вариантов самодельной конструкции узла примыкания кровли к кирпичной трубе прямоугольного сечения. Такой «комплект» несложно изготовить самому из листовой оцинковки

Необходимо отметить, что дымоходную трубу, проходящую через кровлю непосредственно на коньковой линии крыши — герметизировать проще всего. При таком расположении вода во время дождя, а также снежные наносы в зимний период, не имеют возможности скапливаться выше задней стенки трубы, что сводит к минимуму риск протекания кровли в этом, пожалуй, самом уязвимом месте примыкания.

Не составит труда обустроить надежное примыкание кровельного материала к дымоходу, который находится и в непосредственной близости от линии конька, то есть практически сразу же за коньковым элементом. Над трубой также получается очень небольшое пространство что не дает возможности скопления снега и воды.

Дополнительный перелом кровли над трубой – разжелобок, не даст дождевой или талой воде накапливаться в этом пространстве – перенаправит ее потоки по сторонам

А вот выполнить качественную герметизацию дымохода, расположенного в средней или нижней части ската крыши – значительно сложнее. В данном случае гидроизоляция должна быть особо надежной . Поэтому в довольно часто, и в особенности, например, когда крыша покрывается мягкой битумной кровлей, приходится обустраивать дополнительную скатную конструкцию – как показано на иллюстрации выше. Такой специальный излом кровли будет разводить потоки воды, направляя их вдоль боковых стенок трубы. Подобные защитные пристройки к трубе обычно называются разжелобками.

Пожалуй, самое неудачное расположение трубы – на линии ендовы. Желательно, еще на этапе проектировании дымоходных и вентиляционных каналов и конструкции крыши, не допускать подробного прохода трубы через кровлю

И, безусловно, сложнее всего качественно обустроить примыкание вокруг дымохода, приходящегося на среднюю или нижнюю часть ендовы. Труба в этом случае будет находиться на пути выраженно направленных потоков воды, которые во время дождя или таяния снега будут стекать в желоб стыка скатов. В этом случае чрезвычайно важно надежно герметизировать не только заднюю сторону трубы, но и ее боковые линии. Поэтому еще на стадии проектирования необходимо очень постараться избежать такого месторасположения трубы.

Теперь, чтобы ответить на самые популярные вопросы, которые возникают в процессе обустройства этого узла крыши, необходимо рассмотреть несколько вариантов герметизации проходов трубы через кровлю.
