Как обделать трубу на крыше профнастилом. Оборудование места примыкания прямоугольной трубы

30.05.2022 в 16:24

Как обделать трубу на крыше профнастилом. Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

  1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
  2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
  3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
  4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила .
  5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Герметизация прямоугольной трубы

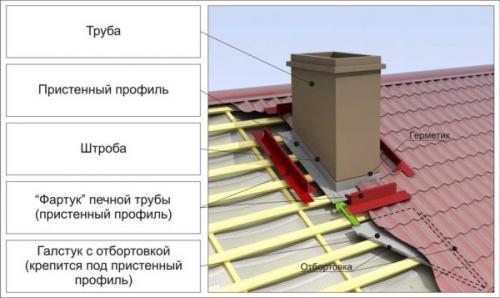

Схема сборки фартука

Элементы дл сборки фартука

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Как заделать трубу на крыше из профнастила. Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваютсяКак заделать трубу на крыше из профнастила. Как вывести трубу через крышу из профнастилаконтуры с параметрами длины и ширины , соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

  1. Также отверстия проделываются в элементах кровельного пирога , при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
  2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками . Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
  3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.
  4. Под нижним фартуком должен находиться слой гидроизоляции.  Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

    • Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
    • Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

    Как заделать трубу на крыше из профнастила. Как вывести трубу через крышу из профнастила

    Схема монтажа в разрезе

    Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

    Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно , чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш . Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

    Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

    Как заделать трубу на крыше из профнастила. Как вывести трубу через крышу из профнастила

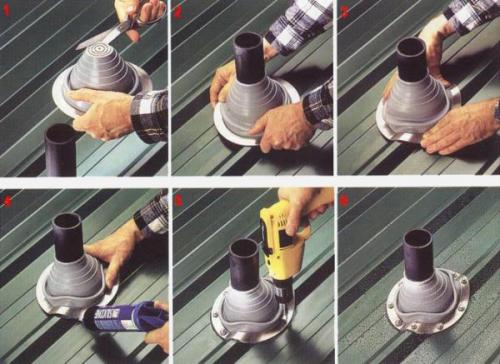

    Монтаж круглой трубы

    Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы . Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

    ВАЖНО!

    Тянуть изделие можно только за его конус. Если прилагать усилия к его основанию, то оно может прийти в негодность.

    Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Источник: https://otoplen-dom.ru/novosti/obshivka-truby-na-kryshe-metallom-obshivka-dymohoda-profnastilom

Как вывести трубу от буржуйки через крышу. Варианты дымоходов для буржуйки

Буржуйка – переносная печь, поэтому от строительства основательного кирпичного дымохода лучше отказаться. Из прочих вариантов чаще всего можно встретить два решения:

  • Трубы из асбестоцемента. Рассчитаны на эксплуатацию при температурах не выше 300 градусов, поэтому могут применяться лишь в верхней части дымохода. Кроме того, асбестоцемент гораздо тяжелее железа, а его пористая поверхность будет способствовать накоплению сажи внутри дымохода.
  • Металлические трубы. Оптимальными для стандартной буржуйки будут трубы из легированной стали или нержавейки. Толщина материала 0,6-1 мм. Такой дымоход будет достаточно легким и без проблем прослужит 10 и более лет.

Как вывести трубу от буржуйки через крышу. Варианты дымоходов для буржуйки

Схемы устройства дымохода не предполагают большого разнообразия. Хозяину дома придется выбрать один из трех вариантов:

  • Дымоход выходит через потолок и крышу. Такой вариант представляется достаточно энергоэффективным, поскольку протяженный трубопровод будет выступать в качестве дополнительного источника тепла (это качество может оказаться особенно ценным на втором этаже двухэтажной постройки). В плане монтажа такой вариант достаточно сложен, поскольку придется дополнительно обеспечивать гидроизоляцию в месте выхода трубы через крышу. Кроме того, повышаются требования к пожарной безопасности конструкции.
  • Труба выходит через верхнюю часть стены. Конструкция менее сложна в плане обеспечения тепло- и гидроизоляции. В то же время она обеспечивает неплохой уровень эффективности за счет протяженного участка открытого трубопровода.
  • Дымоход идет через стену в непосредственной близости от буржуйки. Наиболее пожаробезопасный вариант, но в то же время и наименее эффективный. Для обогрева помещения при выборе такой схемы будет требоваться большее количество топлива.

Как вырезать профнастил под трубу. Проход трубы через крышу из профнастила и металлочерепицы

Правила устройства печных труб обозначены в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Так в СНиП есть четкие рекомендации по поводу высоты трубы, в которая зависит от ее местоположения:

  1. Если дымоход располагается в пределах 1,5 метра от конька, он должна быть выше крыши на 30 см.
  2. Если дымоход располагается в пределах 1,5-3 метров от конька, его высота должна соответствовать высоте крыши.
  3. Если дымоход располагается в пределах 3-10 метров от конька, высота трубы должна быть на 12 градусов ниже конька.

Соблюдать данные рекомендации очень важно.

При занижении высоты дымохода тяга может оказаться недостаточной, при завышении увеличится риск появления конденсата, а он очень вреден, так как содержит кислоты, разрушающие печной кирпич.

Но в СНиП не указано где предпочтительней расположить проход трубы через крышу из профнастила. В тоже время специалисты советуют размещать его на коньке, или максимально близко к нему.

  • Во-первых, это будет препятствовать попаданию дыма на чердак.
  • Во-вторых, в холодной зоне останется наименьшая часть дымохода, что будет препятствовать образованию конденсата.

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму.

Правила устройства дымовых и вентиляционных каналов, регламентируются СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». При этом какие-либо требования к месту расположения дымоходов в нормативных документах отсутствуют. Четко и однозначно регламентируется только высота дымовой трубы.

Большинство специалистов считают, что вывод трубы через профнастил лучше располагать как можно ближе к коньку крыши здания. При этом в холодной зоне оказывается наименьшая ее часть, а это значительно уменьшает вероятность появления конденсата при охлаждении дымовых газов. Это явление достаточно неприятно, поскольку в конденсате, образующемся на наружной или внутренней поверхности дымовой трубы, содержаться агрессивные кислоты, разрушающие кирпичную кладку дымоходов.

Не меньшие проблемы возникают и при проходе дымовых или вентиляционных труб через крышу с уже выполненным утепленным кровельным пирогом. Основную сложность при этом представляет необходимость обеспечения пожарной безопасности с одновременной непрерывностью паро- и гидроизоляции.

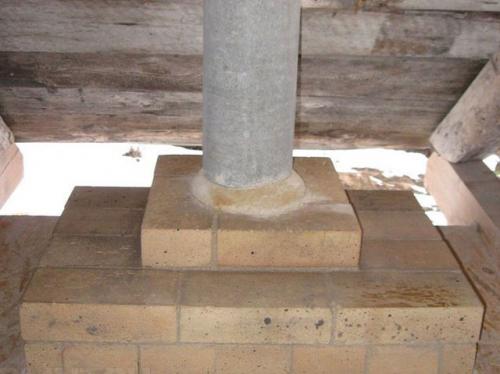

Дымовая труба не должна располагаться вплотную к деревянным стропилам. Поэтому проход дымовой трубы обычно выполняется в отдельном коробе, состоящем из двух стропил, расположенных рядом с трубой, и двух балок, закрепленных между этими стропилами ниже и выше трубы. Расстояние от стропил и поперечных балок до дымохода выбирают исходя из требований пожарной безопасности. В зависимости от материала, из которого изготовлена труба, этот размер должен быть от 130 до 250 мм.

Внутренность короба заполняют негорючим утеплителем высокой плотности из базальтового волокна, поскольку такой материал менее гигроскопичен, чем обычный кровельный утеплитель. При этом для обеспечения герметичности кровли, полотна паро- и гидроизоляции в месте прохода трубы прорезают конвертом, края которого закрепляют снаружи деревянного короба.

До того, как вырезать профнастил под трубу, в месте прохода необходимо выполнить сплошную обрешетку. Она позволяет надежно закрепить нижнюю планку примыкания и края профнастила кровельного покрытия возле стенок трубы.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Гидроизоляция круглой трубы на крыше. Основные задачи гидроизоляции

Гидроизоляция трубы дымохода на крыше выполняет две важные функции — защита от протекания кровли и предотвращение возгорания прилегающих деревянных конструкций. Влагозашита мест присоединения дымоотвода с кровлей значительно повышает срок службы дымоходов и качество работы системы отопления в целом. Без изоляции влага, образовавшаяся в процессе теплопередачи, в виде кислотного конденсата опускается по стенам, разрушая материал конструкции – кирпич или металл.

Во время работы отопительного агрегата, от горячих дымовых газов конденсат нагревается, превращаясь в пар, тем самым создает дополнительный объем газов в дымоходе, что препятствует нормальному выходу дыма из дымоотвода из-за падения разряжения и отсутствия тяги. Вещества, находящиеся в уходящих газах после сгорания топлива, образуют с конденсатом кислоту, которые разъедают стены дымоотводящей системы.

Поэтому гидроизоляция дымохода на крыше выполняет следующие задачи:

  1. Обеспечивает безопасность работы котельного отопительного оборудования. Система дымоудаления работает в высокотемпературной зоне, место выхода дымоотвода на кровле обязано быть надежно заизолировано от легковозгораемыхдеревянных кровельных конструкций.
  2. Повышение энергоэффективности системы отопления.
  3. Изолированные швы снижают теплопотери дома, через кровлю, что обеспечивает экономию топлива, и, как следствие, снижение затрат на отопление.
  4. Защита от образования воды в процессе своей конденсации.
  5. Защита от попадания атмосферной воды через неплотности и трещины в системе дымоудаления.
  6. Повышает отделочные качества, завершая отделку дизайна кровли.

Гидроизоляция круглой трубы на крыше. Основные задачи гидроизоляции

Источник: https://otoplen-dom.ru/stati/kak-ustanovit-trubu-na-kryshe-iz-profnastila-ustanavlivaem-karkas-dlya-proflista

Примыкание кровли из профнастила к трубе. Примыкание металлочерепичной кровли

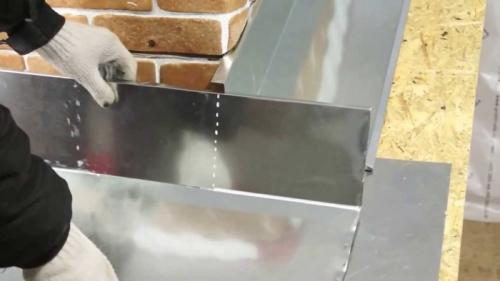

Примыкание кровли из профнастила к трубе требует наличия фартука, который изготовлен посредством верхних и нижних элементов примыкания. Для герметизации один из элементов следует приложить к поверхности устанавливаемого объекта и пометить верхнюю грань. По этой отметке нужно вырезать штробу глубиной в минимум 15 миллиметров. После окончания процесса необходимо тщательно промыть штробу.

Примыкание кровли из металлочерепицы к трубе

Важно знать! Монтаж внутренней детали всегда начинается с нижнего фрагмента трубы.

Элементы фартука монтируют с нахлестом в 150 миллиметров. Это делается для улучшения гидроизоляционных свойств конструкции. Верхний фрагмент фартука устанавливается в штробу, после чего данное соединение следует обработать специальным герметиком на силиконовой основе.

Снизу фартука следует положить лист металла с антикоррозийным верхним слоем. Функцией этого элемента является отвод воды. Его направляют в сторону карниза или ендовы. По краям необходимо сделать бортики, используя молоток и плоскогубцы.

Надежный и прочный обход дымовой трубы на крыше требует оснащения фартука дополнительной гидроизоляцией. Материал, который будет использоваться для этих целей должен быть термостойким.
На установленный внутренний фартук требуется уложить кровельный стройматериал. После завершения работ можно приступать к декорированию вертикального объекта при помощи внешнего фартука. Делают это точно также, как и в случае с внутренним фартуком, только штробление не потребуется.

Примыкание кровли из профнастила к круглой трубе. Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Примыкание кровли из профнастила к круглой трубе. Примыкание профнастила к печной трубе с прямоугольным сечением

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию. Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка , и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе.

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

  • Сначала она наносится на нижний край дымохода.
  • Затем заделываются стыки примыкания по бокам трубной конструкции.
  • И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Добавим, что сложность сооружения гидроизоляционного барьера зависит в основном от того, в каком месте устанавливается труба.

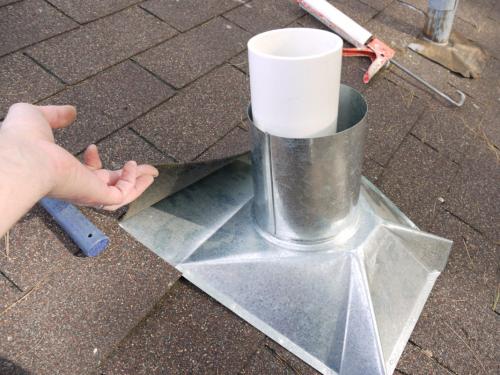

Фартук на круглую трубу. Особенности обустройства прохода дымохода через кровлю

Качественное примыкание кровельного материала к трубе может быть сделано только в том случае, если крыша имеет надежную жесткую обрешетку , соответствующую типу кровли и крутизне скатов, на которой будет равномерно распределена нагрузка как от массы самой системы крыши, так и от внешних воздействий.

  • Оптимальным вариантом является тот, когда дымоходная труба устанавливается еще до обустройства обрешетки . То есть в самой конструкции стропильной системы предусмотрен для нее проход, укрепленный дополнительными деталями. В таких случаях примыкание к трубе листового или штучного кровельного материала будет выполнить гораздо проще, чем в тех, когда в готовой обрешетке приходиться организовывать проход для вновь возводимой трубы.
  • Если труба устанавливается позднее, то чтобы освободить место для прохождения дымохода, необходимо будет демонтировать некоторые элементы обрешетки , что вполне может ослабить общую конструкцию.
  • Заранее необходимо предусмотреть и то, чтобы труба не приходилась на стропильную ногу, так как ее частичный или полный демонтаж – крайне нежелательная операция. Если же труба все-таки пришлась на одно из стропил, и часть его приходится удалять, то перед проведением этого процесса необходимо сразу же установить под остающиеся части подпорные стойки, которые закрепляются на балки перекрытия. Кроме этого, чаще всего приходится еще и связывать части этой ноги с целыми стропилами, горизонтальными перемычками.
  • Какой бы вариант ни рассматривался , вокруг дымоходной трубы необходимо обязательно обустроить дополнительный надежный каркас, который должен быть прочно соединен с другими элементами стропильной системы и кровельной обрешётки.

Вокруг трубы на крыше. Раствор из цемента с асбестом

Герметизация трубы на крыше из шифера смесью из цемента с асбестом — кустарный, но от этого не менее эффективный метод. В конце концов, не зря асбест продолжает использоваться для создания огнестойких покрытий и материалов, несмотря на подмоченную репутацию.

Сам метод прост: размоченный в воде асбест смешивают с цементом и полученным раствором замазывают стыки между печной трубой и шифером. Главное, не забыть о латексных перчатках и респираторе. Все-таки, репутация у этого материала испорчена не просто так — он относится к канцерогенам первой степени, то есть достоверно вызывает рак. И особенно опасен асбест при попадании в легкие. Впрочем, если соблюдать несложные меры безопасности, риск практически нулевой.

Вокруг трубы на крыше. Раствор из цемента с асбестом

А теперь пошагово расскажем, как заделать щель между трубой и крышей асбестовым раствором:

  1. Асбест замачивают в воде в соотношении 1 к 1. Лучше, если асбест в виде волокон или порошка, но можно использовать и измельченные асбестовые листы.
  2. Размоченный асбест в соотношении 1 к 1 смешивают с цементом марки М400.
  3. Прежде чем замазать трубу на крыше, шифер вокруг нее и 100-150 мм дымохода тщательно очищают от загрязнений и обезжиривают.
  4. Полученным раствором замазывают щель между трубой и шифером. Снизу и по бокам все стандартно: раствор должен немного заходить на трубу, чтобы лучше на ней закрепиться. А вот сзади нужно вылепить из смеси небольшой горбик с острым «хребтом» по центру и плавными спусками. Это нужно, чтобы снег не скапливался сзади трубы, а как бы разрезался и сползал по бокам.
  5. Смоченными в воде руками разглаживают раствор, чтобы не было уступов и шероховатостей, которые могут помешать отводу воды или сходу снега.

Асбестовый раствор очень дешев и без проблем выдерживает температуру больше 1000 °C, поэтому им можно замазать щель между трубой и крышей бани без опасений, что смесь растрескается из-за нагрева. Кроме того, у раствора из асбеста отличная адгезия к шиферу, он устойчив к воздействию едких веществ и перепадам температур. Но у него есть три основных минуса.

Как обделать трубу на крыше профнастилом. Оборудование места примыкания прямоугольной трубы 07

Во-первых, стык между трубой и крышей должен быть не очень широким. Иначе смесь при замазке будет просто проваливаться сквозь щель. Даже если удастся забить широкую щель, раствор со временем начнет крошиться, что приведет к протечке.

Во-вторых, налепленный на трубу раствор смотрится некрасиво. Если речь идет о бане или хозяйственной постройке, то это может не иметь значения, но герметизация дымовой трубы на крыше дома — совсем другое дело.

В-третьих, узел получается не очень надежным. Достаточно небольшой ошибки в замешивании раствора или его нанесении, чтобы крыша потекла при первом же дожде. Но даже при соблюдении технологии срок службы соединения вряд ли превысит 15 лет. Опять-таки это допустимо для бани, но не для крыши основного дома.
