Замена внешней ручки двери. Замена ручки двери ВАЗ 2107 внешней.

14.04.2022 в 19:25
Содержание
  1. Замена внешней ручки двери. Замена ручки двери ВАЗ 2107 внешней.
  2. Внутренняя ручка двери калина. Ручки двери Лада Калина: ремонт, снятие, установка
  3. Замена передней ручки двери гранта. Замена ручки передней двери на Ладе Гранте. Самостоятельная регулировка зазора замка
  4. Замена наружней ручки двери гранта. Как правильно выполнить замену ручки на задней двери в Ладе Гранте
  5. Ремонт ручки передней двери калина. Снятие замка и наружной ручки задней двери

Замена внешней ручки двери. Замена ручки двери ВАЗ 2107 внешней.

Часть первая: снять обшивку двери ВАЗ 2107.

Подготавливаясь к данному ремонту необходимо запастись водой и небольшим количеством ветоши, так как дверь внутри обычно вся в пыли, а трогать грязными руками элементы салона не хотелось бы. Теперь следует снять обшивку двери ВАЗ 2107. Для этого выполняем следующую последовательность действий:

  • Достаём три круглые заглушки из ручки двери, крестовой отверткой выкручиваем болты и ручка остаётся у нас в руках.Замена внешней ручки двери. Замена ручки двери ВАЗ 2107 внешней.

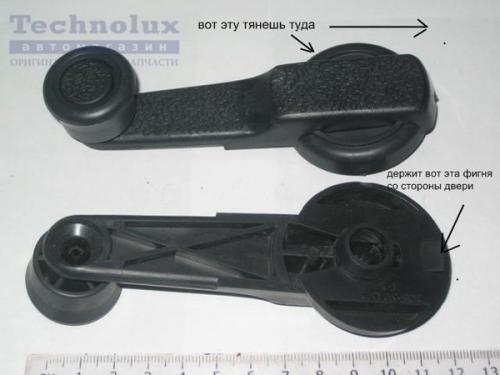

  • Снимаем ручку стеклоподъёмника прижав пластмассовую шайбу к двери и плоской отверткой достаём фиксатор.

Замена внешней ручки двери. Замена ручки двери ВАЗ 2107 внешней.

  • Поддев плоской отверткой облицовки ручек открывания дверей выводим её из отверстия фиксатора в двери и снимаем.
  • Откручиваем защёлку блокировки замка двери.
  • Далее этой же отверткой поддеваем обшивку двери и выводим её из семи фиксирующих клопов.

Теперь мы можем увидеть механизм замка и теперь может быть произведена замена ручки  двери ВАЗ 2107 внешней стороны.

Часть вторая: замена внешней ручки двери ВАЗ 2107.

Что бы стекло не мешалось, установим его в верхнее положение. Отсоединяем тягу идущую от наружней ручки к замку потянув её на себя. После того как резинка тяги выскочила из своего крепления, переходим к последнему, что держит ручку. Выкручиваем два болта торцовым ключом на восемь крепления ручки и достаём её вместе с тягой идущей к замку. Отделяем резиновую прокладку от ручки.

Часть третья: сборка.

Перед сборкой протираем от грязи с внешне стороны двери, отверстие куда вставляется новая ручка. Лучше всего смазать трущиеся части аэрозольной или пластичной смазкой.

Теперь ставим новую ручку на место старой. Заведя её в отверстие, сначала наживляем болты, затем заводим резинку тяги в отверстие замка и только после этой процедуры затягиваем болты крепления ручки. При затяжке болтов следим за тем, чтобы резиновая прокладка встала ровно и герметично.

Грязная работа закончилась, можно вымыть руки и чистыми руками брать обшивку двери ваз 2107. Устанавливаем обшивку в дверь просто направляя фиксаторы в отверстия в двери и стуча по обшивке рукой.

Одеваем декоративную накладку на ручку открытия двери. Устанавливаем ручки стеклоподъёмников надевая на вал сначала шайбу, затем ручку, затем между ними вставляем стопор следя за совпадением прорезей в ручке и на валу стеклоподъёмника.

Прикручиваем три болта рукоятки двери, вставляем заглушки и на этом замена ручки двери ВАЗ 2107 внешней закончена.

Внутренняя ручка двери калина. Ручки двери Лада Калина: ремонт, снятие, установка

Анализ частых поломок автомобилей серии «Лада Калина» указывает, что на долю передних дверных ручек приходится до 1% всех неисправностей, а задних – до 10%. Особенность конструкции этих кузовных элементов заключается в возможности самостоятельного ремонта или замены. Каждая ручка двери «Калина», передняя и задняя, имеет стандартные схемы демонтажа, установки и ремонта.

Поломки открывания дверей на Лада Калина

Принцип открывания дверей Лады Калина – полностью механический. Потянув ручку на себя – ее упор давит на опорную пластину замка, ригель выходит из ответной планки.

Конструкция испытывает циклические нагрузки. Поэтому при несвоевременном обслуживании дверная ручка, чаще всего Лады Калина 1, заедает и не возвращается в исходное положение.

Внутренняя ручка двери калина. Ручки двери Лада Калина: ремонт, снятие, установка

Причиной для замены или ремонта наружных ручек Калины могут быть следующие факторы:

  • Нарушение геометрии двери, кузова или примерзание приводят к увеличению механического воздействия. Результат – поломка механизма или корпуса.
  • Заедание замка. Несовпадение положения ригеля и ответной планки – причины частичного заклинивания. К этому же приводит проседание дверей.
  • Некачественные материалы. Накладки на ручки сделаны из хорошего пластика, но при сильном морозе становятся хрупкими. Чаще всего ломается внутренняя защелка наружной ручки, изготовленная из силумина.

Демонтаж ручки необходим для выполнения других работ, например – для. Поэтому важно изучить схему снятия механизма, минимизировав вероятность повреждений.

Ручки салона (внутренние) выходят из строя реже. Причиной поломки может быть простая и хрупкая конструкция. Более распространенная причина поломки ручки салона – механическое повреждение. Реже всего деформируется возвратная пружина.

Анализ состояния узлов ручек дверей

При осмотре оценивают внешний вид и функциональность механизмов открывания. Частая проблема ручек Lady Kalina – болтается внешняя ручка, но при этом нормально работает. Такой дефект может привести к механическим поломкам, поэтому необходимо выполнить демонтаж, и проверить состояние всей конструкции.

Признаки неисправности:

  1. Прилагаются большие усилия для открывания дверей.
  2. Появляется скрип, другие посторонние звуки.
  3. При нажатии замок открывается не с первого раза.
  4. Ручка не возвращается в исходное положение.

Важно правильно подобрать комплектующие для замены, узнать точную схему восстановления работоспособности.

Для полноценного анализа нужно разобрать дверные карты и визуально оценить состояние деталей. Это необходимо для самостоятельного ремонта, в ряде случаев необязательно обращаться в автосервис.

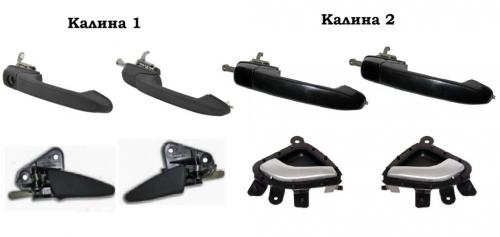

Выбор запчастей, артикулы и стоимость для «Лада Калина» 1 и 2

Для подбора дверных ручек нужно узнать каталожный номер. Первые модели отличаются от Калины 2, но они взаимозаменяемые. Есть разница в конструкции внутренних ручек в салоне. На Лада Калина 1 можно подобрать отдельные комплектующие (механизм открывания, пластиковый рычаг), в Lada Kalina 2 ручки блочного типа.

Внутренняя ручка двери калина. Ручки двери Лада Калина: ремонт, снятие, установка

Какой артикул ручек дверей для Лада Калина 1:

Для «Калина 2» актуальны следующие каталожные номера:

На модели для водительской двери необходима личинка для открытия и закрытия. Фактическая стоимость ручки зависит от производителя. Цена на внутренние от 400 руб., на наружные – от 500 руб. Вариантов с подсветкой нет в продаже, ее делают самостоятельно.

Этапы демонтажа и установки ручек на «Лада Калина 1» и «Калина 2»

Работы рекомендуется выполнять при температуре воздуха не ниже 0°С. Причина – хрупкость пластика. Часть полимерных деталей могут повредиться при демонтаже. Необходимо хорошее освещение. Обычно замену делают в гараже или в аналогичном помещении.

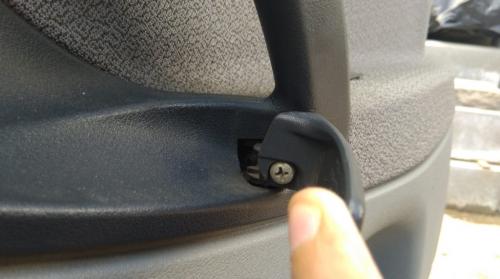

Снятие и установка внутренних ручек передней двери Kalina

Для демонтажа понадобится крестовая отвертка. Снятие и установка ручек правой и левой двери отличается не сильно. Однако на Лада Калина 2 поколения процедура немного другая.

Наружная леваяНаружная праваяВнутренняя леваяВнутренняя правая
Передние двери21920-6105151-0021920-6105150-0021920-6105181-0021920-6105180-00
Задние двери

Замена передней ручки двери гранта. Замена ручки передней двери на Ладе Гранте. Самостоятельная регулировка зазора замка

Ручка замка передней двери чаще всего подлежит замене в случае ее механического повреждения, деформации. С процессом демонтажа справится каждый автолюбитель.

Подготовительный этап

Необходимые материалы и инструменты, чтобы снять ручку:

  • отвертки с крестообразным, плоским наконечником;
  • набор автомобильных ключей, головка, трещотка;
  • ветошь;
  • смазка типа Литол, на графитной основе;
  • жидкость для удаления ржавчины, коррозии WD– 40.

Последовательность действий при замене ручки передней двери на Ладе Гранте

  1. Автомобиль помещаем в периметр ремонтной зоны, обеспечиваем первоочередные меры безопасности.
  2. Открываем переднюю водительскую дверь, поднимаем стекло в верхнее положение.

Замена передней ручки двери гранта. Замена ручки передней двери на Ладе Гранте. Самостоятельная регулировка зазора замка

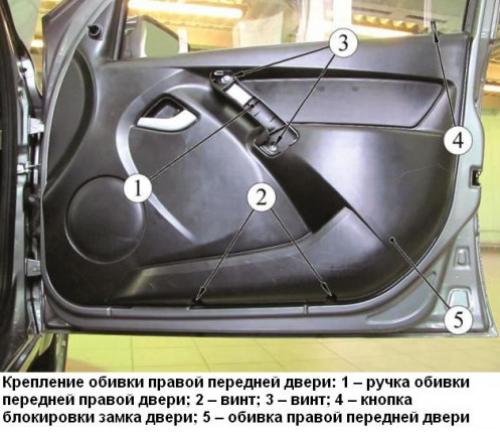

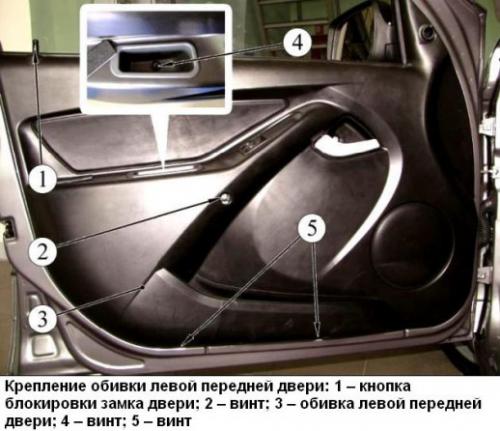

  1. Отвинчиваем три винта – фиксатора обивки в нижней части.

Замена передней ручки двери гранта. Замена ручки передней двери на Ладе Гранте. Самостоятельная регулировка зазора замка

  1. Демонтаж с правой стороны проводим по аналогии.

Замена передней ручки двери гранта. Замена ручки передней двери на Ладе Гранте. Самостоятельная регулировка зазора замка

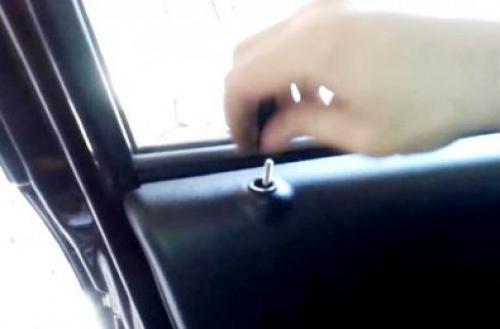

  1. Выкручиваем солдатик – рычаг блокировки двери.
  1. Отверткой поддеваем пластиковую заглушку.
  1. Дополнительно выкручиваем винт – крепление обивки в средней части дверной карты.
    1. Выкручиваем крепление ручки (два саморезы).
    2. Вставляем отвертку с плоским наконечником между металлическим корпусом и пластиковой обивкой.
    3. Отжимаем пластик.
    4. Выводим карту из посадочного места.

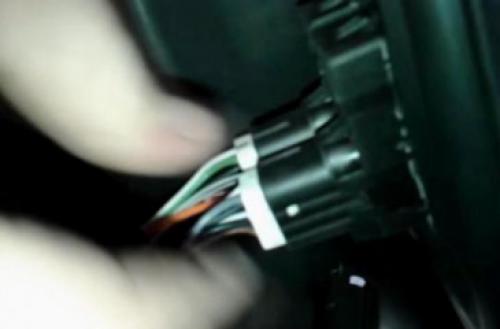

    1. Отключаем колодку с проводами от рычага блокировки замка.

    Замена передней ручки двери гранта. Замена ручки передней двери на Ладе Гранте. Самостоятельная регулировка зазора замка

    1. По аналогии отключаем контакты от электропривода стеклоподъемников.
    1. Снимаем обивку.
    1. Отверткой поддеваем блок управления стеклоподъемниками, снимаем выключатели.

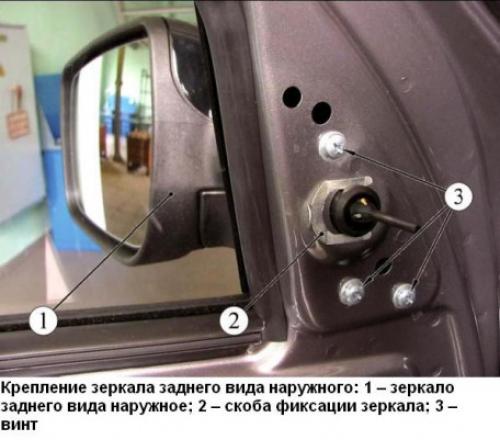

    Приступаем ко второму этапу: демонтаж зеркала бокового вида

    1. Отверткой выкручиваем три винта, фиксирующие каркас зеркала к кузову.

    Замена передней ручки двери гранта. Замена ручки передней двери на Ладе Гранте. Самостоятельная регулировка зазора замка

    1. Плоскогубцами извлекаем стопорную скобу.
    1. Снимаем зеркало, выводим шарниры через диагностическое отверстие.

    Замена передней ручки двери гранта. Замена ручки передней двери на Ладе Гранте. Самостоятельная регулировка зазора замка

    1. Головкой на «8» выкручиваем болт, фиксирующий наружную ручку к торцевой части двери.
    2. Во внутреннем тоннеле выкручиваем второй болт, удерживающий ручку.
    3. Отверткой аккуратно поддеваем и скидываем штанги с замка.
    4. Извлекаем ручку из посадочного места, слегка проворачивая ее из стороны в сторону.

    В завершение,проводим дефектовку, осматриваем смежные детали, механизмы, заменяем новыми по мере необходимости. Замена ручки передней двери на Ладе Гранте окончена.

    Обзор цен запчастей

    Наименование / артикул Цена (Руб.)
    00001003833121 Болт М5х10 с зубчатым буртикомОт 100
    00001003831801              Гайка М5 с зубчатым буртикомОт 100
    00001002624101              Шайба 5 ммОт 50
    00001003275901              Винт М6х10От 50
    00001002605371              Шайба 6 мм стопорнаяОт 50
    21230610542000              Личинка замка

    * цены актуальны состоянием на 27.11.18 года.

    Рекомендации по выбору и замене ручки двери

    При выборе запчастей всегда отдавайте предпочтение оригинальным. Хорошие, качественные детали всегда на 10 — 15% дороже аналогов. Вместе с тем, приобретая заводскую деталь можно рассчитывать на длительный срок эксплуатации механизма.Дешевая подделка не выходит и трети положенного ресурса. Окончательный выбор за владельцем технического средства. Решающим фактором выступает бюджет.

    Замена замка передней двери на Ладе Гранте

    1. Снимаем дверную ручку.

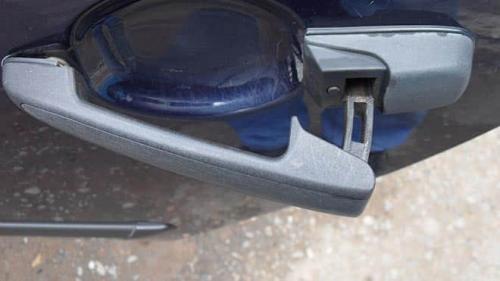

    Замена наружней ручки двери гранта. Как правильно выполнить замену ручки на задней двери в Ладе Гранте

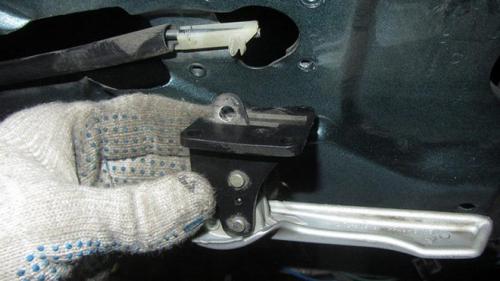

    Замена ручки задней двери Лада Гранта показана при поломке или износе. В других ситуациях желание поменять этот предмет у водителя могут вызвать царапины или микротрещины на детали, которые портят внешний вид салона. Если в случае пассажирских конструкций смене подлежит только рукоять, то в водительской двери потребуется менять еще и замок, который отмыкает дверцу. Иногда замена открывающего механизма необходима из-за того, что личинка замка испорчена злоумышленником.

    Замена наружней ручки двери гранта. Как правильно выполнить замену ручки на задней двери в Ладе Гранте

    Дверные конструкции у Лады модификаций Granta и Kalina – идентичны, поэтому демонтаж ручек проводится аналогично.

    Что склонно ломаться в механизме

    Иногда разборка происходит только для того, чтобы подтянуть крепления. Также демонтировать открывающий механизм приходится, если его работа проходит некорректно. Основные причины и варианты поломок:

    1. Появился дефект после ДТП.
    2. Деталь плохо закрывает или открывает дверцу. Наблюдается недостаточное сцепление с кузовной частью.
    3. На изделии появились микротрещины, царапины, потертости.
    4. Обнаружена поломка внутренних элементов. Если при визуальном осмотре не обнаружено дефектов, придется раскручивать рукоять, чтобы убедиться в том, что все дело в креплениях.
    5. В случае с водительской дверцей, где в ручке находится замок, причиной демонтажа является попытка взлома.

    Замена наружней ручки двери гранта. Как правильно выполнить замену ручки на задней двери в Ладе Гранте

    Не менее веская причина: выход из строя наружного манипулятора открывания дверей. Важно понимать, что пластик, из которого сделано изделия, не столь долговечен, как другие элементы. Он может просто треснуть из-за сильного нажатия на рукоять.

    Возможен ли ремонт

    Все детали со временем изнашиваются. Иногда достаточно разобрать, заменить сломавшийся крепеж и продолжать эксплуатировать ручку. Чтобы сделать это, достаточно отверткой снять декор и открутить два болта: внутри и снаружи. Ремонт невозможен, если ручка обломлена или на ней появился скол, трещина.

    Замена наружной рукояти

    Чтобы понять, как снять ручку двери на Гранте, достаточно изучить нашу инструкцию. Из инвентаря пригодится: крестообразная отвертка, торцевой ключ и нож. Пошаговое проведение работ:

    1. Демонтируются декоративные накладки. Снимаются пластиковые защелки, потом с помощью ножа подцепляется край обшивки.
    2. Рукоять закрепляется гайкой и болтом с внутренней и внешней части. Сначала откручивается крепежный элемент впереди, потом сзади.
    3. С замыкающего механизма снимаются упорные тяги, уплотнители.
    4. Извлекается изделие. Для этого придется немного потянуть рукоять.
    5. Перед установкой осматривается место крепления, удаляется грязь и пыль.

    Сборка проводится в обратном порядке.

    Замена внутренней детали

    Замена внутренних ручек на задней двери Гранты немного отличается от демонтажа наружной детали. Внутренний элемент имеет больше креплений и частично скрыт декоративной обшивкой. Алгоритм действий:

    1. Демонтируется облицовка. Чтобы вытащить ее, необходимо поддеть край. Для этого используется тонкий край отвертки или острый нож.
    2. Раскручивается задняя дверная карта. Внутри находится тяга, которую важно отсоединить.
    3. Чтобы убрать остатки отломленного открывающего устройства, выкручиваются крепления. Снимается ручка, монтируется новая деталь.

    Замена наружней ручки двери гранта. Как правильно выполнить замену ручки на задней двери в Ладе Гранте

    Перед установкой проводится чистка внутренней ниши. Сделать это можно спиртовым настоем или моющим средством.

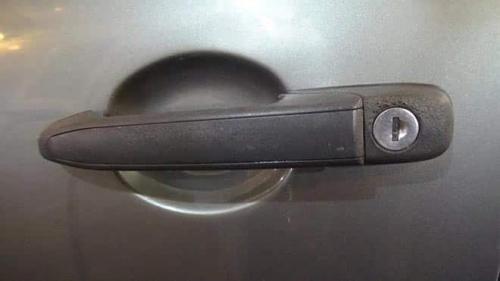

    Порядок снятия ручки водительской дверцы

    Ответить на вопрос о том, как снять ручки двери Лада Гранта со стороны водителя немного сложнее. Важно учитывать, что в этом пластиком предмете установлен замок, поэтому причина неисправности механизма может быть связана с поломкой личинки. Понадобится отвертка с крестом, ключ на 8 и нож. Основные шаги по демонтажу:

    1. Выкручиваются крепежные фрагменты с верхней и внутренней стороны.
    2. Отключается тяга. Извлекается рукоять. Если требуется замена личинки, то отжимается фиксатор цилиндра замка. Его легко снять с помощью простой отвертки.
    3. Устанавливается новая сердцевина после предварительного извлечения личинки. Для этого пластиковый наконечник тяги с рычагом выключателя замка выводится из зацепления отверткой.
    4. Деталь фиксируется болтами с двух сторон и затягивается.

    Ремонт ручки передней двери калина. Снятие замка и наружной ручки задней двери

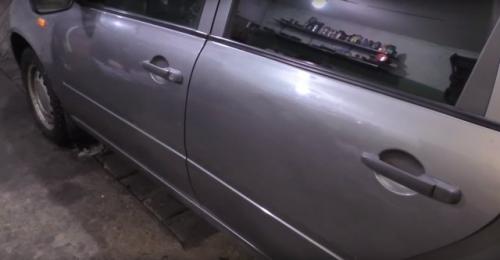

    Наружную ручку задней двери мож­но заменить не снимая замка Снимаем обивку задней двери (см. «Снятие обивки задней двери»).
    Головкой «на 8» с удлинителем отворачиваем гайку и болт креп­ления ручки.

    . и, сдвинув ручку вперед, сни­маем ее. Устанавливаем наружную ручку зад­ней двери в обратной последова­тельности. Для снятия замка двери отсоединя­ем клемму провода от «минусового» вывода аккумуляторной батареи.

    Крестообразной отверткой отво­рачиваем винт крепления проме­жуточного рычага тяги блокиров­ки замка. . и снимаем рычаг вместе с тягами с прямоугольного выступа, выводя тягу блокировки из пластмассового держателя (показан стрелкой).

    Крестообразной отверткой отво­рачиваем винт крепления основа­ния внутренней ручки двери. . и снимаем ее вместе с тягой с по­лого штифта. Снимаем декоративную накладку стекла и вынимаем направляющую стекла (см. «Снятие стекла задней двери»)

    Крестообразной отверткой отво­рачиваем три винта крепления замка двери. Вынимаем замок с электроприво­дом через технологическое отвер­стие внутренней панели двери.

    Сжав два фиксатора колодки жгута проводов, отсоединяем ко­лодку от электропривода. . и снимаем замок с тягами

    Замок задней двери с электро­приводом и тягами в сборе

    . Устанавливаем замок задней двери в обратной последовательности.

    Ремонт ручки передней двери калина. Снятие замка и наружной ручки задней двери

    Периодически возникает необходимость замены ручки двери Лада Калина. А потому стоит разобрать этот в целом несложный процесс. К слову, для моделей Kalina и Granta он одинаков.
