При изготовлении каркаса, на который монтируются листы ГКЛ, обычно используют два типа профилей – CD и UD. Они позволяют реализовывать многоуровневые конструкции и способны выдержать вес отделочного материала. Для установки геометрически сложных систем применяют изделия, маркированные буквами UW. Остановимся подробнее на каждом из них.

Профиль UD (ППН) – несущий потолочный

Выступает в роли направляющих элементов каркаса, куда заводится стоечный профиль. При монтаже подвесного потолка, крепление направляющих осуществляется по всему периметру помещения. Выбирая изделие, отдавайте предпочтение профилю UD с перфораций, с ним легче работать, поскольку не придется прилагать дополнительных усилия для сверления отверстий.

Для направляющего профиля для гипсокартона на потолках характерны следующие размеры:

• стандартная длина составляет 3 метра, но в продаже можно встретить также четырехметровые планки;
• толщина – 0,4-0,55 мм;
• ширина – 25-27 мм;
• высота – 28 мм.

Профиль CD (ПП) – стоечный

Другое название – потолочные профили. Используются для установки подвесных потолков. Для них характерна повышенная прочность, поскольку именно такие элементы принимают на себя основную нагрузку, идущую от всей конструкции. Поэтому в качестве основного материала для изготовления данного типа используется высокопрочный оцинкованный металлопрокат, устойчивый к коррозии и исключающий провисание подвесной системы.

Изделие данного типа имеет следующие параметры:

• длина 3-4 м;
• ширина – 60 мм;
• высота – 27 мм;
• толщина составляет от 0,4 до 0,6 мм и зависит от фирмы-производителя и качества материала.

CD потолочный профиль для гипсокартона крепится на подвесы в форме буквы П, фиксируемые к основанию чернового потолка.

Профиль UW (ПН) – для создания  фигур второго или третьего уровня потолков

Изделия с данной маркировкой предназначены для сооружения   второго или третьего уровня потолков. Чтобы монтировать конструкции необходимой толщины, детали выпускаются разных типоразмеров по ширине.

Такой потолочный профиль имеет следующие технические характеристики:

• длина – 2-4 м;
• ширина – от 5 до 10 см;
• высота – 4 см.

Основная сфера применения – формирование различных геометрических фигур при обустройстве второго и последующих уровней подвесного потолка. Элементы могут монтироваться как к предыдущему уровню, так и крепиться при помощи подвесов. Такой профиль имеет гладкие боковые перегородки, а основная перегородка профилирована для большей жесткости.

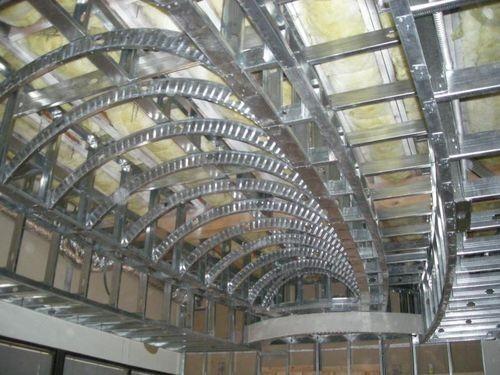

Арочный

Представлен гибкими элементами, которые также можно монтировать самостоятельно из оцинкованного потолочного профиля. Арочный тип предназначен для быстрого создания фигур, изогнутых форм и необычных конструкций.

Профиль для гипсокартона: размеры. Как собрать каркас для гипсокартона

Сначала, чтобы грамотно подготовить расчет профиля для гипсокартона, нужно сделать все необходимые замеры и нанести разметку. Далее установить направляющий профиль по периметру всей конструкции и закрепить при помощи отвесов. Получится каркас, который необходимо укрепить стойками. Они монтируются в направляющий профиль с шагом, не превышающим 400 мм. В процессе монтажа профиля для гипсокартона важно не забывать проверять конструкцию уровнем.

Затем собранная по уровню несущая конструкция дополнительно крепится к стене при помощи отвесов. Шаг креплений должен быть не больше 800 мм. Для прикрепления каркаса к основанию из кирпича или бетона понадобятся дюбель-гвозди 37 х 6 мм. Если будущую гипсокартонную конструкцию нужно будет сильно нагружать, более прочное соединение с основанием обеспечит анкерная техника. Под конкретную задачу можно подобрать крепление с гайкой, крюком, кольцом или двухраспорный анкерный болт. Используя шурупы и дюбели, каркас необходимо прикрепить к полу и потолку.

Теперь останется обшить каркас листовым материалом. ГКЛ крепится на каркас при помощи саморезов по гипсокартону длиной 25-35 мм. Шляпка самореза должна углубляться в лист на полтора-два миллиметра.

Так выглядит идеальное решение простой задачи. Но на стройке чаще всего необходимо изготовить что-то более сложное. Не всегда размеры профиля для гипсокартона являются подходящими для конкретной конструкции. Поэтому приходится скреплять, укорачивать и наращивать различные элементы. Чтобы не пришлось использовать подручные средства, нужно разбираться в многообразии крепежей и знать, какие из сопутствующих материалов помогут решить задачу и как нарастить профиль для гипсокартона, чтобы конструкция осталась надежной.

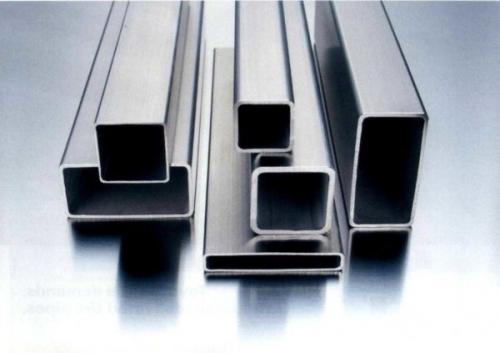

Размеры металлического профиля. Что такое профильная труба

Профильные трубы — это трубы, сечение которых отличается от круга. Они могут быть овальными, квадратными и прямоугольными. Овальные используются редко. Чаще всего, когда говорят о профильной трубе, имеют в виду либо квадратную, либо прямоугольную. Ее еще называют профилированной, профтрубой, профиль металлический/стальной, металлопрофиль, трубный профиль. Встречаются также названия по сечению — квадратная или прямоугольная. В общем, названий немало, но все это один и тот же материал.

Когда говорят о размерах профильной трубы, имеют в виду ее наружные габариты. Также в номенклатуре ставится толщина стенки. Таким образом, чем больше толщина стенки, тем меньше будет внутреннее сечение. Иногда это важно и стоит принимать во внимание.

Что такое профтруба — металлопрокат с сечением в виде прямоугольника, квадрата или овала

Каждый из видов сечения профильной трубы прописан в отдельном стандарте. Там описан весь сортамент, с указанием размеров сечения, толщины стенки и веса погонного метра трубы.

• квадратного сечения ГОСТ 8639-82;
• прямоугольного 8645-68;
• овального 8642-68.

Почему же используют обычно квадратную или прямоугольную трубу, а не овальную? Профильная более устойчива к некоторым видам нагрузки, чем круглая. А потому что с квадратом проще делать соединение, каким бы оно ни было — сварным, на болтах, заклепках или крепежных элементах. А еще потому, что за счет ребер жесткости профтруба выдерживает большие нагрузки. Это при одинаковом радиусе, толщине стенки и из металла той же марки.

Минус профильной трубы квадратного или прямоугольного сечения в том, что при превышении нагрузки она складывается. Быстро и резко. А это приводит, обычно, к разрушению конструкции. Круглая труба долго гнется и ломается очень нескоро. Есть время принять меры — снизить нагрузку или усилить конструкцию.

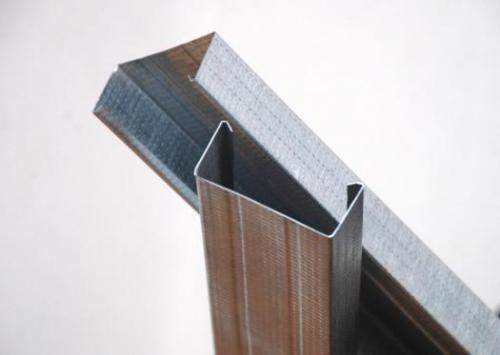

Профиль для потолка. Профили для обшивки потолков и стен

Рассматривая виды и характеристики гипсокартона. нужно подробнее остановиться на конструктивных элементах, без которых невозможен его монтаж.

При создании стеновых и потолочных конструкций применяют два вида оцинкованных стальных профилей – UD и CD. Построить криволинейную поверхность вам не удастся без арочного профиля. Все перечисленные профильные элементы имеют стандартные размеры поперечного сечения. Отличия между ними заключаются только в длине и толщине используемого металла.

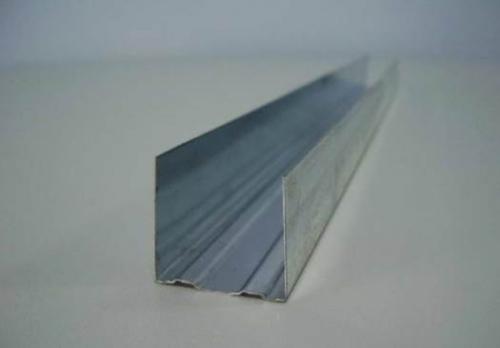

UD — направляющий профиль для гипсокартона . Он предназначен для создания монтажной плоскости и ставится по контуру будущего подвесного потолка или стеновой обшивки. В него вкладывается несущий профиль CD. Он образует каркас обрешетки, к которой крепят гипсокартон.

Ширина профиля UD равна 28мм, а высота — 27 мм. Длина представлена в двух вариантах: 3 и 4 метра. Толщина стенки зависит от изготовителя и может составлять от 0,4 до 0,6 мм.

Решая вопрос, какой профиль нужен для гипсокартона, в первую очередь обращайте внимание на толщину металла. Элементы из тонкой стали (0,4 мм) можно использовать лишь для обшивки стен. Толстый металл (0,5-0,6 мм) будет надежно держать подвесную потолочную систему.

CD – несущий плоскостной профиль . Он применяется для формирования каркаса и принимает на себя основную часть нагрузки. Данный элемент конструкции отвечает за пространственную жесткость каркаса и служит основой для крепления гипсокартона.

Ширина CD профиля – 60 мм, высота 27 мм. Стандартная длина предлагается производителями в двух типоразмерах: 3000 и 4000 мм.

Всем хорош плоскостной профиль, кроме одного момента: из него нельзя создать основу для обшивки арочного проема или криволинейной поверхности. Эту проблему изготовители решили очень просто: взяли стандартный несущий профиль CD и сделали в нем фигурные надрезы и отверстия. Так получился арочный профиль, размеры которого полностью совпадают с шириной и высотой несущего.

Монтажные размеры профиля для гипсокартона арочного: ширина 62 мм, высота 27 мм при длине 3 или 4 метра. Гнуть этот профиль можно не только внутрь, но и наружу. Радиус изгиба при этом не должен быть меньше 50 см.

Некоторые компании, например Кнауф, предлагают готовый гнутый выпуклый или вогнутый арочный профиль, предназначенный для купольных конструкций и криволинейных потолков. Это обычный профиль CD, отформованный на заводском оборудовании.

Профиль для гипсокартона: размеры и виды. Виды профилей для гипсокартона и их назначение

Создание гипсокартонной конструкции начинается с возведения прочного и долговечного каркаса. В большинстве случаев при выборе материала для него предпочтение отдается оцинкованной стали. Выясним, как правильно выбрать составные элементы металлокаркаса – профиль для гипсокартона и крепеж к нему.

Типы металлопрофиля

Количество вариантов конструкций из ГКЛ огромно, что потребовало создания широкой линейки видов металлического профиля. Их можно условно разделить на несколько типов:

• В зависимости от места использования – на потолочные и стеновые.
• По выполняемой роли – на направляющие и несущие.
• По характеру возводимой конструкции – на профили для облицовки стен и потолков или конструирования перегородок.
• В зависимости от поперечного сечения – на угловые, плоские и П-образные.

Все типы профиля показаны на представленных ниже фото.

При монтаже ГКЛ используют различные комбинации металлопрофилей в зависимости от конфигурации и назначения конструкции. Параметры и виды деталей, а также процесс их изготовления регламентируются ТУ 112000-001-12586100-2009, ТУ 1121-012-04001508-2011, ТУ 112000-002-94835001-2013. Делают их из оцинкованной стали ( ГОСТ 14918, 14918-80, 52246-04, Р 52246), листовой рулонной стали ( ГОСТ 1050-88), рулонной оцинкованной с полимерным покрытием ( ГОСТ Р 52146).

Профили для каркаса при выравнивании стены

При проведении подобных работ применяются два основных вида металлопрофиля:и стоечный.

Направляющий профиль для обшивки стен

Для выравнивания оснований обычно используют направляющий металлопрофиль, маркируемый буквами ПНП или UD, который также называют стартовым. Его назначение – сформировать периметр будущей пристенной конструкции, на который будут крепиться стойки. Поэтому такой тип профиля изготавливается из толстой стали и имеет следующие габаритные размеры:

• Стандартная длина – 3 000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Впрочем, при необходимости эти детали наращиваются методом накладывания.
• Высота боковой стенки (полки) – 40 мм.
• Ширина спинки может варьироваться: в продаже имеются направляющие со спинкой 50, 65, 75 и 100 мм.

Для крепления направляющих к стене, полу, потолку в их спинке заранее просверлены отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, то не проблема насверлить новые, воспользовавшись обычной дрелью.

Стоечный профиль для стен

Стоечный металлопрофиль, обозначаемый ПП или CD, формирует плоскость, к которой будет крепиться гипсокартон. Отличить эту разновидность от направляющих просто: его боковые стенки загибаются внутрь, образуя в сечении букву «С». Это делает его более жестким, к нему легко крепить подвесы. Элемент имеет продольные ребра жесткости, у которых есть дополнительная функция: в них удобно центрировать саморезы.

Чтобы не запутаться, приведем все названия профилей CD. Их именуют потолочными профилями, стоечными, плоскостными, стойками.

Габариты изделий:

• Длина разнообразная: от 2 500 мм до 6 000 мм. Благодаря этому легко выбрать необходимый размер, так как сращивать такие несущие элементы нежелательно.
• Высота полки стандартная и составляет 50 мм.
• Ширина – 50, 65, 75 и 100 мм.

Стоечный профиль вставляется в направляющий, поэтому должен совпадать с ним по ширине.

Профиль для потолочного каркаса

Для выравнивания потолков или создания на них многоуровневых конструкций используют те же профили UD и CD. Единственное отличие в выборе изделий – их размер. Для потолка обычно берут элементы с такими параметрами:

• Направляющие длиной 3 000 мм, шириной 28 мм и с высотой боковой полки в 27 мм.

• Потолочные несущие металлопрофили такой же длины, с той же высотой полки и шириной 60 мм. Наличие дополнительных ребер жесткости по длине позволяет создавать на потолке конструкции, выдерживающие солидные нагрузки.

Профили для формирования перегородок, ниш и арок

Активное применение в ремонте конструкций, возводимых из гипсокартона, повлекло за собой выпуск широкой линейки деталей для. Покупатель может выбрать те, которые требуются ему для конкретного случая.

Направляющий перегородочный профиль

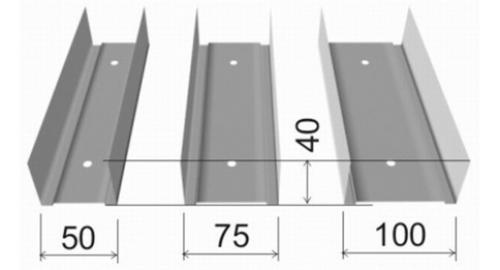

Направляющие металлопрофили UW (ПН) имеют различную ширину. Это объясняется тем, что толщина возводимой перегородки может быть разной. Поэтому в ассортименте магазинов можно найти UW-профили с шириной 50, 65, 75, 100 мм.

Длина таких изделий – от 2 до 4,5 метров. Высота боковых полок – 40 мм.

Стоечный перегородочный профиль

Стоечные профили для перегородок CW (ПС) имеют интересную особенность: монтировать гипсокартон на них можно с обеих сторон. Часто в них предусмотрены насечки для прокладки коммуникаций. По габаритам они подбираются под используемые направляющие.

Усиленный металлопрофиль

Для укрепления дверных проемов применяют усиленную разновидность профиля (UA).

Он монтируется в них в качестве стоек и имеет следующие размеры:

• Длина – 3 000, 4 000 и 6 000 мм.
• Высота боковых полок стандартная – 40 мм.

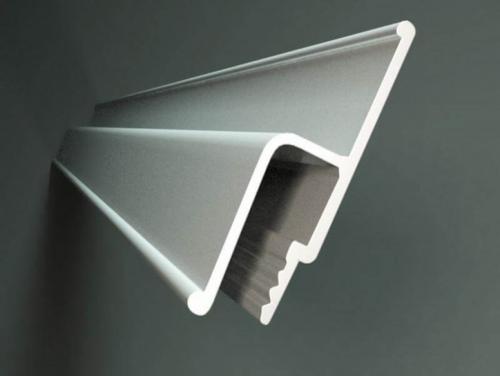

Потолочный профиль для натяжного потолка. Какой багет лучше под натяжные потолки

По материалу изготовления багеты делятся на:

• алюминиевые;
• пластиковые.

Однозначно ответить на вопрос, какой профиль лучше, невозможно. Каждые изделия обладают своими преимуществами и недостатками. Разобраться относительно качества того или иного багета, получится, если ознакомиться подробнее с каждым вариантом.

Алюминиевый профиль для натяжного потолка стоит монтировать, если недавно вы закончили капитальный ремонт в комнате, и стены составляют идеально ровную плоскость. Жесткий материал сделает ровным и горизонт нового потолка.

На заметку! По стоимости алюминиевый багет почти в два раза превосходит пластиковый аналог. При этом работать с ним нужно очень аккуратно: острые края планки могут повредить чистовую отделку на стенах.

Особенность алюминия заключается в том, что в процессе раскроя профиля до необходимой длины, образуется много мелкой стружки, которую сразу нужно удалять, иначе при монтаже подвесной системы, пострадает напольное покрытие, на нем появятся царапины.

Незаменим алюминий для натяжных потолков, если каркас монтируется не к стенам, а потолочной поверхности или конструируется ниша для карниза под текстиль.

Современные мастера для обычного домашнего ремонта предлагают использовать багеты из поливинилхлорида. Человек, далекий от процесса монтажа натяжных потолков, едва ли сможет отличить, из какого материала сделан профиль под натяжной потолок у вас в комнате.

Пластиковые багеты легко монтировать. Также без лишних усилий можно осуществить демонтаж конструкции. При этом удастся сохранить полотно в целостности, что позволит использовать его еще минимум один раз.

Стеновой тип профиля из ПВХ качественно воспроизводит неровности поверхностей, не наносит вреда обоям или краске, практичен и удобен в использовании. Поэтому именно его предлагают применять профессионалы новичкам, которые решили самостоятельно осуществить монтаж натяжной конструкции. Вместе с тем, это и самый бюджетный вариант багета. Однако, в процессе работ все равно придется соблюдать точность линий и правильность замеров.

Несмотря на различия в материале изготовления, профили из пластика и алюминия выполняют одну общую функцию – удерживают натянутые полотна. До момента фиксации покрытия, багеты монтируют на стену или потолок, в зависимости от того, какой вид изделия использовался.

Шаг профиля для потолка из гипсокартона. Какой профиль нужно приобретать для потолка

Строительные маркеты предлагают множество видов профилей. Нужно разобраться, какой профиль для потолка из гипсокартона подходит? Все они отличаются внешним видом и своими функциональными свойствами. Для приобретения требуемых профилей требуется изучить маркировку, размеры, принадлежности. Профиль имеет размеры в длину, ширину, а также толщину. Какой профиль нужен для потолка из гипсокартона? Для несущего каркаса под ГК-листы следует выбирать более толстый профиль, нежели для обрешётки декоративного элемента интерьера.

Основные и дополнительные профили для каркаса

Основные типы профиля для каркаса на потолок

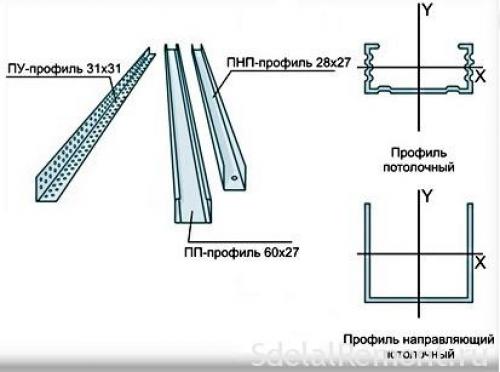

Для создания металлического каркаса на потолке для гипсокартонных листов используется два типа профиля: направляющие и потолочные элементы. Но, кроме этих видов для создания металлической основы применяются также и другие элементы, которые будут рассмотрены ниже.

1. Направляющий профиль для каркасной обрешетки на потолке. Данный потолочный профиль для гипсокартона имеет маркировку ПНП или UD-27. Направляющий металлический элемент является основным в создающей обрешетке. В него вставляются профиль потолочный под гипсокартон ПП (CD).

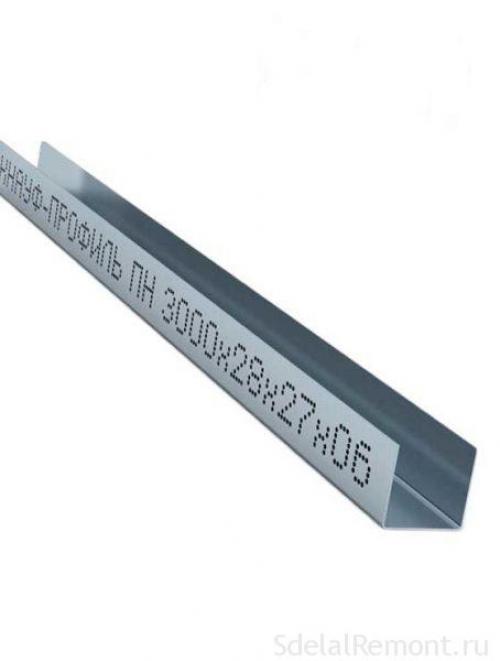

Направляющий потолочный профиль для гипсокартона

Размеры профиля: ширина – 27 мм, высота ребра – 28 мм., толщина стенок 0.37-0.45 мм., длина от 3-х до 4-х метров. Толщина металла зависит от завода-производителя. Фирма «KNAUF»выпускает профиль ПНП из стали высокого качества, толщиной 0.6 мм. Тем самым данные профили отличаются прочностью и качеством.

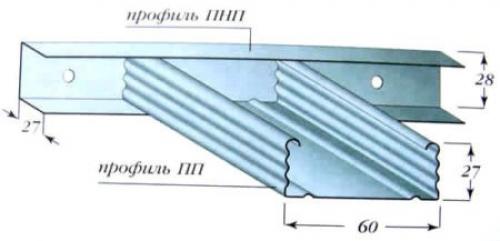

Монтаж ПП в направляющий потолочный профиль

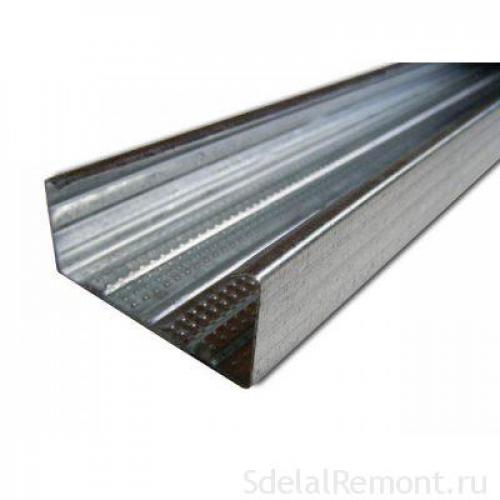

1. Профиль для гипсокартона потолочный ПП (CD). Данный элемент вставляется в направляющие профили и крепится к подвесам. Имеет размеры: длина – от 3 до 4 метров, ширина – 60 мм., высота – 27 мм.толщина профиля варьирует от 0.4 до 0.55 мм. «КНАУФ» производит потолочный профиль толщиной 0.6 мм.

профиль потолочный ПП для каркаса на потолок

Какой профиль лучше для гипсокартона на потолок? Из технических характеристик видно, что профиль КНАУФ является более толстым, а значит более прочным и долговечным. Данный профиль применяется в помещениях с повышенной влажностью без опасения того, что ржавчина быстро его поразит, потому как потолочные элементы производятся с антикоррозийным оцинкованным покрытием.

Дополнительные профили, фиксируемые в каркасе на потолке

Кроме основных профилей, из которых создается прочный каркас для ГК-листов, применяются также еще профили.

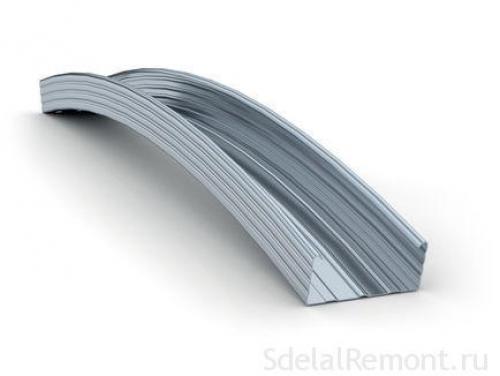

1. Арочный профиль ПА (CD). Создаются фигурные конструкции на потолочном перекрытии. Имеет допустимые нормой размеры: ширина – 60 мм., высота 27 мм., толщина профиля 0,4-0,6 мм.различные производители производят арочные профили с разными размерами, а также толщиной металла. Профиль КНАУФ является наиболее прочным и отличается высоким качеством.



   Арочный профиль Кнауф

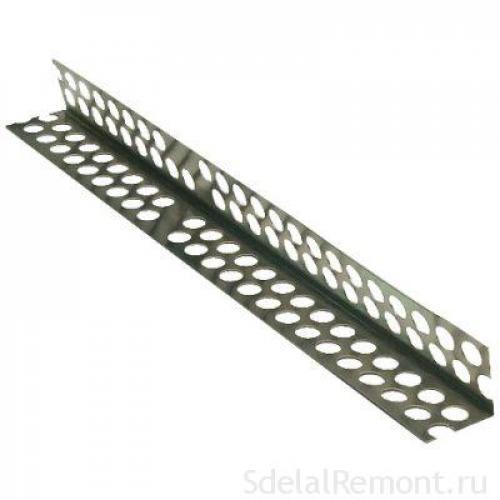

2. Угловой профиль ПУ. Применяется для защиты внешних углов гипсокартонной конструкции. Он перфорированный, имеет размеры: толщина от 0,22 до 0,5 мм., ширина 20-35 мм., длина 2,5-3 метра.



   Угловой профиль ПУ

3. Угол перфорированный ПВХ 25х25×3000 мм для криволинейных конструкций. Создаёт защиту для фигурных элементов на потолке. Производится из прочного качественного материала ПВХ. Отличительное свойство уголка – гибкость, лёгкость, незатруднительный монтаж.

   Угол перфорированный ПВХ

Дополнительные профильные составные монтируются по мере того, какая конструкция производится на потолке. Чем сложнее криволинейные элементы, и чем больше ярусов в потолке, тем больше применяются дополнительные профили.
