Отделка трубы дымохода на крыше. Герметизация труб
Отделка дымохода на крыше в первую очередь начинается от обеспечения должной степени герметизации выхода трубы. Сравнительно недавно нормы предписывали сооружать расширенную кирпичную кладку в месте выхода трубы. Это требовалось для того, чтобы выполнить подведение кровельного материала с целью герметизации стыка. В конечном итоге конструкция получала достаточно громоздкий вид и была непривлекательной с эстетической точки зрения. Современные материалы позволяют избежать таких требований и при этом обеспечить эффективную герметизацию. Любой кровельный материал необходимо заворачивать на кладку дымоходной трубы. Далее вокруг трубы устанавливается защитный фартук. Сам фартук часто изготавливается из оцинкованного металла толщиной 2-4 мм, но при этом требует полимерного покрытия для стойкости против атмосферного воздействия. Для фартуков всегда используются негорючие материалы, способные выдерживать воздействие высоких температур.
Наиболее оптимальный вариант обеспечения качественной герметизации представляет собой сочетание гибкой ленты для герметизации и металлического фартука с полимерным покрытием. Лента изготавливается из алюминиевой фольги с добавлением битумных и полимерных материалов в качестве самоклеяющегося слоя. Ее прокладывают под фартуком, в месте выхода дымохода на кровлю. После укладки фартука на швы наносят прозрачный силиконовый герметик, который завершают герметизацию.
Отделка вокруг дымовой трубы. Варианты облицовки

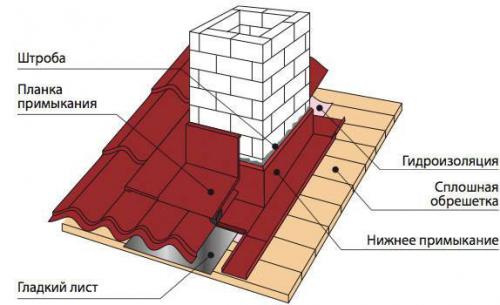

Герметизация кирпичной или оштукатуренной трубы:
- Разобрать кровлю на 70 см по периметру, в нижней части снять чуть больше. Это необходимо для сооружения защитного внутреннего фартука и галстука. Галстуком называется дополнительная защитная конструкция из металла, которая выполнена в виде длинного листа с загнутыми краями.
- На небольшой высоте от кровли трубу проштробить по периметру на глубину 2-3 см. Удобно это делать болгаркой.
- В углубление загнать металлический пристенный профиль, конец которого опустить на крышу.
- Со всех сторон профиль закрепить к кровле саморезами с защитными шайбами.
- В нижней части пристенный профиль крепится на галстук. Нижняя часть галстука выводится поверх кровельного материала.
- Уложить и закрепить кровельный материал.
- Поверх смонтировать верхний защитно-декоративный фартук.
Облицовка профнастилом применяется для защиты как кирпичных, оштукатуренных труб, так и для украшения сэндвич-дымоотвода, если этого требует архитектурное решение дома.
Распространенным вариантом облицовки является каркас при выводе двойной сэндвич-трубы от двух автономных печей (например, печь и камин). В этом случае одна прямоугольная труба, зашитая сайдингом, выглядит презентабельнее двух железных.
Алгоритм монтажа каркасной отделки трубы дымохода:
- Вокруг трубы смонтировать каркас из металлопрофиля. Размер каркаса совпадает с отверстием, которое проделано для вывода трубы через крышу.
- Между трубой и каркасом установить прямоугольники минеральной огнеупорной ваты.
- Зашить каркас профнастилом со всех сторон при помощи специальных саморезов с защитными пресс-шайбами.
Обратите внимание! При монтаже защитного короба для двойной сэндвич-трубы следует использовать внутреннюю теплоизоляционную перегородку.
Источник: https://otoplen-dom.ru/stati/otdelka-dymohoda-na-kryshe-vybor-materialov-dlya-otdelki
Отделка трубы дымохода внутри дома. Отделка и облицовка дымохода внутри дома
Помимо своих классических технологических функций, дымоход должен и отвечать эстетическому оформлению помещения, не нарушая при этом дизайна, особенно это касается внутренних помещений. Помните, что отделку дымохода внутри дома нужно проводить не только из соотношения красивого материала и внешнего вида, но еще помнить о пожарной и строительной норме регламента.
Облицовка дымохода внутри дома
Как уже выше писалось, ориентируйтесь не только на собственные дизайнерские разработки и «веяния», но и на правильность укладки того либо иного материала, в зависимости от типа канала. Ведь не для каждого дымохода подойдет красивый и увесистый камень либо плитка. Рассчитывайте вес и в целом несущие способности конструкции. К примеру, для кирпичных строений, по поводу серьезных проблем возникнуть не должно, однако металлические трубы, для которых не предусмотрен увесистый фундамент или крепление, не потерпят громоздкой обшивки. Поэтому задумайтесь, прежде чем отделать дымоход.
Традиционные методы отделки
Обшивка вашего дымохода может выполняться совершено разнообразным материалом. Но, учитывайте, что помимо самого облицовочного материала понадобиться и изготовление специального корпуса, обрешетки или короба для дымохода, в частности это касается керамических и металлических конструкций. К примеру, для жести зачастую используют легкую плитку разных фракций и габаритов, в зависимости от самих конструкций. А что касается кирпичных сооружений, то здесь, безусловно, предпочтение отдается облицовочному кирпичу, мрамору и плитке. Хотя на самом деле, ассортимент облицовочных элементов огромный. Самым традиционным за все время существования подобных конструкций, считалась классическая штукатурка, которая может выполняться для всех типов каналов, с некоторой оговоркой по приобретаемому раствору.

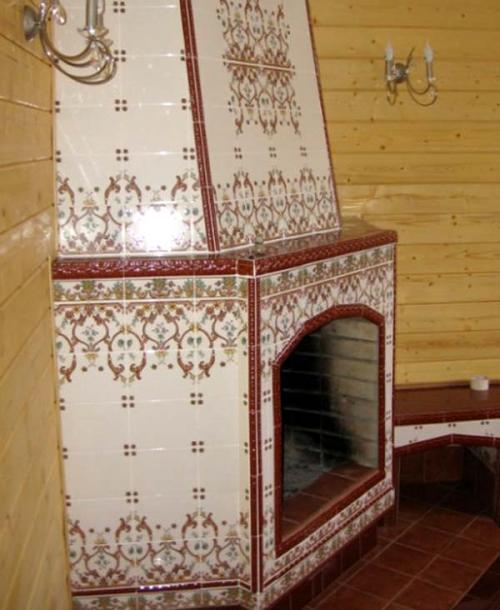

Облицовка печи и дымохода керамической плиткой
Современные методы отделки дымоходов
Облицовка дымохода внутри дома, может выполняться одним из представленных способов:
- Штукатуркой, как классической, так и вариациями венецианской или мраморной.
- Диким камнем.
- Клинкерным кирпичом.
- Облицовочным сланцем.
Как видим, выбор достаточно обширный, далее поговорим о каждом предложении отдельно.
Клинкерный кирпич и плитка
Облицовка таким способом является наиболее практичной, с точки зрения длительной эксплуатации каналов. Во время использования трубы дымохода, подобные материалы стойко переносят климатические перепады температур, воздействие осадков и тому подобное. Кроме того, благодаря высокой механической стойкости плитку можно использовать не только внутри, но даже снаружи, а именно на оголовках, под кровлей дымохода на крыше.

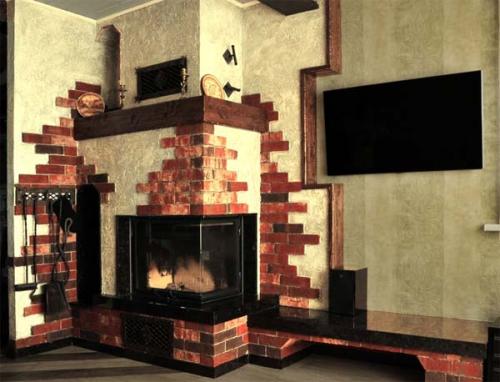

Облицовка камина и дымохода клинкерным кирпичом
Штукатурка
Штукатурка чаще применяется, ввиду своей, относительной дешевизны и не требовательности. Как правило, сочетают классические цвета, подбирая мягкие тонна, под дизайн комнаты. Кроме того, можно создавать разнообразные узоры, сочетая цветовую гамму. В доме использовать штукатурку можно без опасения, однако используя её же на улице, имейте виду особенности смеси. Не каждый раствор подходит для уличной облицовки, ввиду температурных особенностей и механического износа.

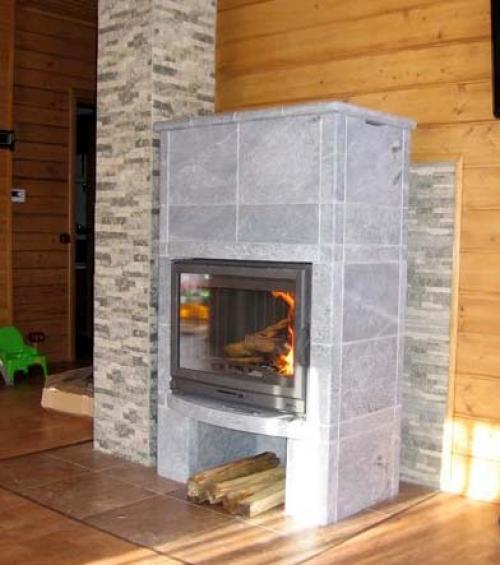

Природный облицовочный сланец
Подобный материал можно использовать без опасений даже на улице, виду своего природного происхождения подобные элементы стойко переносят все шалости погоды. Кроме того, у них хороший запас прочности в отношении механических повреждений. Отлично сочетаются на кирпичных и керамических трубах. Особое внимание уделяйте раствору либо клею, чтобы он был огнестойким и мог переносить в случае необходимости высокие перепады температур.

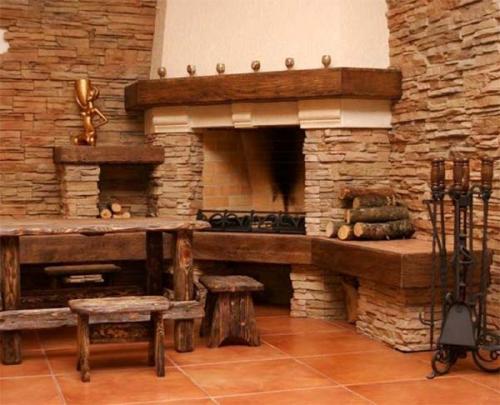

Облицовка диким камнем
Такой материал придает дому аристократичного вида и позволяет его владельцу выделить свое жилище из серой и однообразной массы других строений. При использовании облицовочного камня особое внимание уделяйте замазке всех швов, особенно это касается внутренней отделки. Но, зачастую дикий камень распространен, как средство облицовки именно снаружи, виду его естественного и презентабельного вида. Кроме того, порог износостойкости у таких элементов также удивляет.

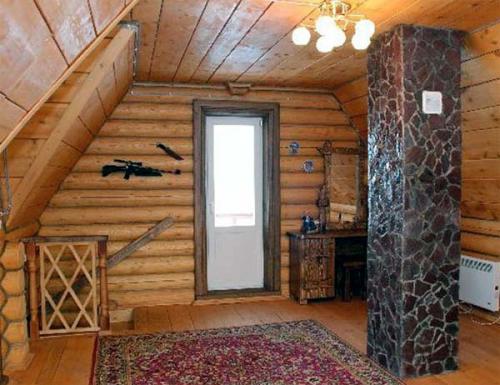

Обложенный камнем дымоход на втором этаже.

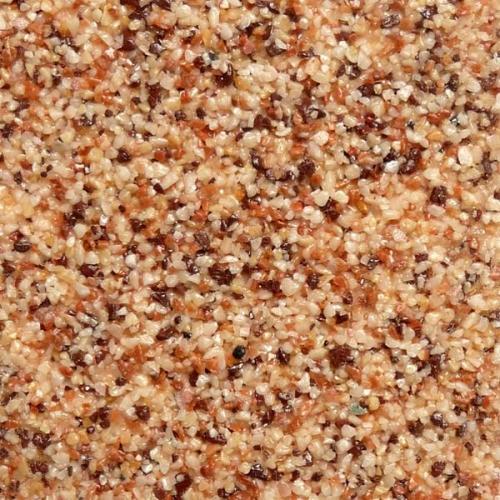

Мраморная штукатурка
Это крошка, где частицы мелких камешков замешиваются в растворе. Облицовка, таким образом, допустима только внутри зданий, так как крошка не любит воздействия холодных температур. Отлично сочетается с каминами и традиционными печами, особенно если дополнительно отделана кухонная зона из такой крошки, не говоря уже о кирпичных дымоходах.
Венецианская штукатурка
В продаже представляет собой белый порошок, который при нанесение нужно растворять в воде. По желанию можно добавлять разные цвета, отчего богатый выбор оттенков. Учитывайте, что декоративная облицовка должна выполняться на заранее подготовленное основание – штукатурку. После нанесения (используют шпатель) рекомендуется просушить феном.
Как обложить трубу на крыше. Самостоятельная отделка дымохода на крыше в 3 вариантах
Многие считают, что отделка дымохода на крыше нужна только для красоты, отчасти это верно, но эстетическая составляющая стоит здесь далеко не на первом месте. Облицовка нужна, прежде всего, для защиты печной трубы, причем как изнутри, так и снаружи. Далее мы разберем 3 наиболее популярные способа обустройства дымохода, плюс вы узнаете, зачем это нужно и как обшить трубу своими руками.
Зачем отделывать трубу
Причин, по которым необходимо отделывать печные трубы на крыше, как минимум 3:

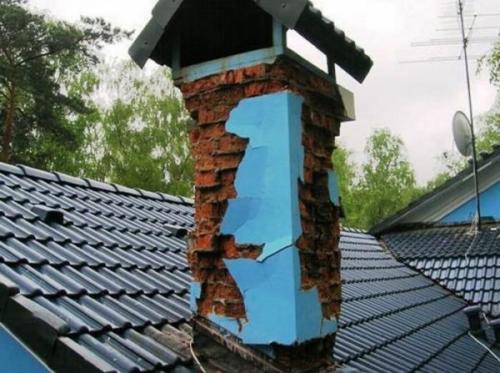

- Высокие температуры, с одной стороны, и холодный воздух с другой — приводят к тому, что на внутренней поверхности трубы оседает конденсат. Но это не простая вода, конденсат представляет собой агрессивный кислотный коктейль, который постепенно разъедает трубу. Наружное утепление смещает точку росы внутрь утеплителя и исключает появление конденсата;

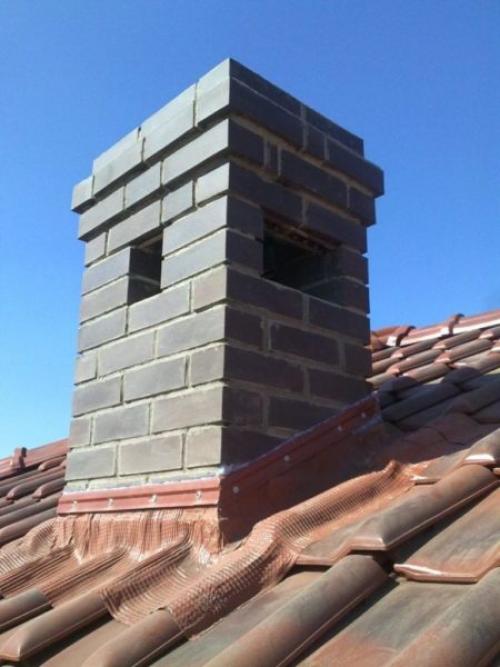

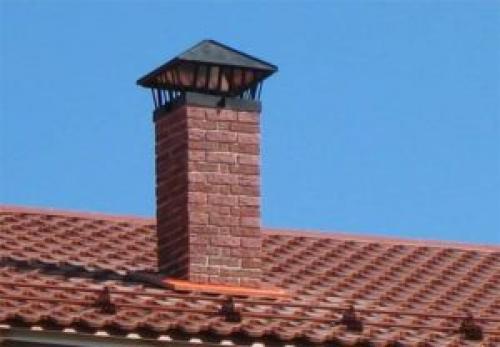

Клинкерный кирпич не требует дополнительной отделки.
- 222222Если для сооружения дымохода был использован полнотелый клинкерный кирпич или труба из нержавеющей стали, то этим материалам погодные неприятности не страшны. В то время как обычный кирпич без наружной защиты через пару лет начнет сыпаться, сталь будет ржаветь, а бетон трескаться;
- Кроме прочности дымохода существует еще такой важный момент, как защита от дождя самой крыши. Если герметизация сектора соединения трубы с кровлей была выполнена плохо, то уже через год утеплитель придет в негодность, а деревянная стропильная система начнет портиться.
Не стоит дожидаться момента, когда наступит полное разрушение дымохода.
Нормативы и возможные варианты отделки
Дымоходная система, как, впрочем, и все печное хозяйство относятся к важным пожароопасным объектам, соответственно все моменты обустройства строго регламентируются.
Нормы и правила
Все важные моменты, касающиеся обустройства отопления, вентиляции и системы кондиционирования подробно расписаны в СНиП 41-01-2003. Труд довольно объемный, поэтому я перескажу только те нормы, которые относятся к печным трубам:
- Температура воспламенения теплоизоляции и отделочных материалов трубы должна быть на 20 ºС выше, чем максимальная температура дымохода снаружи, но в идеале дымоход желательно облицовывать негорючими материалами;
- Обшивка трубы металлом допускается, но металл должен иметь антикоррозийное покрытие;
- Кирпичная труба должна иметь стены толщиной от 120 мм;
- Бетонные дымоходы в частных домах монтируются редко, но если вы решите ставить такую трубу, то бетон должен быть армированным, жаропрочным и иметь толщину стенок от 60 мм;
- Минимальный зазор между дымоходом и деревянной кровельной обрешеткой составляет от 130 мм;
- Для керамических дымоходов, не защищенных теплоизоляцией, зазор между трубой и деревянными конструкциями кровли составляет от 250 мм;
Чем можно отделать дымоходную трубу
| Иллюстрации | Рекомендации |

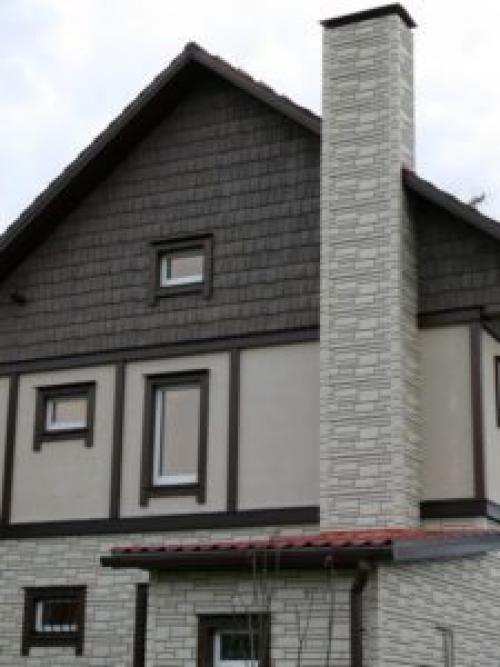

 | Клинкерная плитка . Выше упомянутый клинкерный кирпич штука хорошая, но дорогая. Поэтому многие выкладывают трубу из обычного кирпича, а сверху облицовывают ее клинкерной плиткой. Материал способен выдержать любые капризы погоды, плюс такой плиткой можно облицовывать не только дымоходы, но и сами печи внутри дома. |

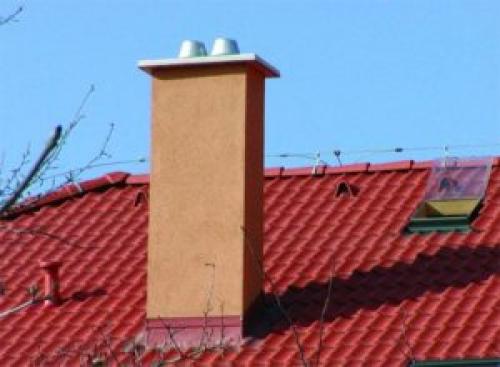

 | Штукатурка . Вариант не такой прочный, как клинкерная плитка, но если на поверхности трубы закрепить армирующую сетку из стеклопластика или оцинкованного металла, то держаться штукатурка будет хорошо. Но имейте в виду, своими руками качественно оштукатурить поверхность, стоя на склоне крыши способен далеко не каждый. |
 | Сайдинг . Для облицовки дымохода можно использовать любой вид сайдинга, кроме пластикового. Как металлический, так и цементный сайдинг одинаково хорошо подходят для облицовки дымоходов. Более того, данный материал монтируется на обрешетку, а значит, есть возможность заложить под него утеплитель. |

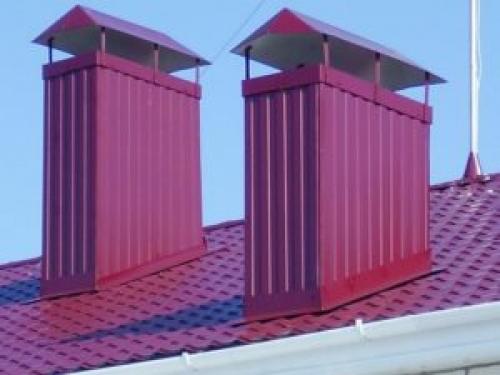

 | Профнастил . Отделка дымоходов профнастилом сейчас одна из самых распространенных. Особенно хорошо этот вариант гармонирует с металлочерепицей. Но если подобрать цвет, то стальные дымоходы на кровлях из шифера, ондулина или керамической черепицы также впишутся в общий дизайн. |

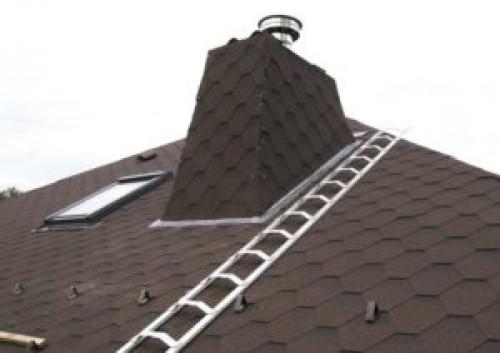

 | Битумная черепица . Так как материал производится с добавлением битума, отделывать им настоящую печную трубу категорически запрещено. В данном случае речь может идти только о монтаже вокруг трубы декоративного кокона из огнестойкой фанеры, на который и набивается битумная черепица. |
Чем облицевать трубу дымохода. Отделка кирпичного дымохода
Мы начнем с кирпичного дымохода — конструкции, проверенной временем. Качественно сложенная труба может быть долговечнее, чем дом, и конечно, она заслуживает достойного оформления.
Итак, если красный огнеупорный кирпич не вписывается в дизайн комнаты, проще всего окрасить его. Сегодня существует множество термостойких материалов, способных выдержать сильный нагрев. Краску наносят в два или три слоя, дожидаясь полной просушки предыдущего.
Еще один вариант — оштукатуривание известково-глиняными или известково-гипсовыми составами. Такое покрытие может держаться несколько лет, если все сделать правильно. Кирпичную поверхность очищают, обеспыливают, швы расшивают на глубину прядка 1 см, и только после этого наносят выравнивающий состав. Причем делать это нужно в два-три этапа — сначала штукатуркой, разведенной до сметанообразной консистенции, а потом — более густой.
Когда штукатурка полностью высохнет, ее нужно ошкурить, чтобы добиться ровной поверхности. После дымоход можно будет окрасить в цвет, которого требует стилистика интерьера.
Если дымоход покрывают штукатуркой, ее слой не должен быть толще 10-15 мм, иначе не избежать растрескивания
К сожалению, и краску, и штукатурку приходится регулярно обновлять. Если же нужна отделка «на века», стоит прибегнуть к другим способам декорирования. Уже многие сотни лет кладочные камины и печи покрывают изразцами. Это своеобразные керамические «коробки» без дна, крышки которых являются лицевой поверхностью облицовки. Делают их только вручную, украшая причудливыми узорами, пейзажными или сюжетными картинами.
Изразцовая облицовка исключительно красива, но есть у нее и другое весомое преимущество. Коробка (румпа) ощутимо усиливает отопительный эффект, так что камин будет гореть жарче, а дров для него потребуется меньше, чем в случае с окрашенным или оштукатуренным дымоходом.
Но есть и недостатки. Первый и основной — высокая цена. Она обусловлена тем, что производство изразцов нельзя поставить на поток, изготовление каждой плитки — долгий и трудоемкий процесс.
Еще одна проблема — трудность отделки. Об установке изразцов нужно позаботиться еще на стадии возведения дымохода. Между кирпичами в раствор закладывают металлические штыри и куски проволоки, на которых и будут держаться отделочные модули, закрепленные через отверстия в румпе.
Срок жизни изразцовой облицовки, установленной на металлические закладные элементы, сопоставим со сроком жизни дымохода
Сложность установки исторически обусловлена тем, что раньше попросту не было клеев, способных выдержать сильный нагрев. Появились они совсем недавно — в конце прошлого века. И это открыло почти безграничные декоративные возможности.
Сегодня кирпичный дымоход можно облицевать плиткой (керамической или керамогранитной), а также мозаикой или клинкером. Но есть варианты еще интереснее. Например, натуральный камень — от тривиального песчаника и известняка до гранита, диабаза и оникса. Но прежде чем закупать понравившийся камень в нужном количестве, стоит поинтересоваться, может ли он выдерживать долгий и сильный циклический нагрев. Некоторые породы в таких условиях быстро теряют «товарный вид», Например, мрамор выгорает, становясь рыхлым и пористым. Кроме того, нужно выбрать клей, способный выдерживать тяжелые облицовочные модули.
С искусственным камнем не возникнет таких проблем. Речь идет об относительно недорогой плитке из подкрашенного бетона, которая на удивление достоверно имитирует своего натурального собрата. Облицовка такого рода весит немного, так что особопрочный клей для нее не нужен. Достаточно лишь устойчивости к нагреву.
Если для работы с благородным природным камнем придется привлекать квалифицированного мастера, то с бетонной плиткой можно справиться своими силами.
Сам процесс облицовки стоит рассмотреть подробно. Прежде всего дымоход нужно просушить, протопив печь/камин, и выровнять его поверхность термостойкой штукатуркой.
Раскладку делают так, чтобы свести подрезку плитки к минимуму. Облицовку ведут снизу вверх. Порцию клея, рассчитанную на 2-3 плитки, наносят при помощи зубчатого шпателя. Плитки погружают в раствор и выравнивают, чтобы все швы были одинаковой ширины.
Полностью облицованную поверхность доводят до идеальной ровности посредством метрового деревянного бруска и киянки. После того, как раствор схватится (обычно на это уходит около часа), плитку промывают мыльной водой. Производят расшивку швов. Спустя примерно 10 мин. излишки раствора удаляют смоченной в воде губкой. И наконец, дав швам как следует высохнуть, доводят облицовку до блеска ветошью.
Металлический каркас для дымохода. Как должен быть установлен дымоход
Дымоход — это неотъемлемая часть отопительной системы и его размещение напрямую зависит от расположения отопительного прибора. Наилучшее расположение дымоходной системы — внутри здания. В таких условиях дымоход защищён от холодного воздуха, а на тягу не влияют ветровые подпоры, что делает её стабильной и оптимальной. Выводить трубу наружу лучше всего под самым коньком кровли, чтобы минимизировать атмосферные воздействия на ДС.
В случае когда отопление функционирует постоянно, например, газовый котёл, то нет большой разницы, где будет размещён дымоход — в помещении или на фасаде. А если отопление непостоянное, например, печь или камин, то с их эксплуатацией могут возникнуть проблемы. Дело в том, что дымоход не генерирует тепло и не может обогреть сам себя. Эта функция возложена на отопительный прибор. Дымоходу необходимо лишь надёжно и безопасно отвести наружу дымовые газы, которые образуются вследствие сжигания топлива.
Представим ситуацию: отопительный прибор не функционирует, а дымоход проходит по фасаду здания. В дымовой канал в этом случае перестают поступать разогретые дымовые газы, они охлаждаются и промерзают. И какие бы меры по утеплению дымохода ни были приняты (оборудование шахты, увеличение теплоизоляционного слоя) температурный показатель внутри трубы будет практически идентичный уличному.
Рассмотрим на простом примере. Представьте строящийся дом, в котором уже есть стены и крыша, вставлены окна и двери, но нет отопления. Так вот какими бы ни были толстыми и утеплёнными стены здания, температура в помещении будет такая же, как и на улице.
Обход дымохода на крыше из профнастила. Как заделать трубу на крыше
- болгарка;
- герметик;
- шуруповерт и саморезы.
Обход трубы на крыше из профнастила.
Если на крыше из профнастила выведена труба дымохода, то у многих возникает вопрос: как заделать трубу так, чтобы в щели не протекала вода? Когда на крышу выводится труба, то для нее в сплошном покрытии делается отверстие по диаметру чуть больше диаметра трубы. Поэтому на кровле из профнастила вокруг трубы получается щель, через которую внутрь будут попадать осадки в виде дождя или снега. Чтобы обеспечить герметичное примыкание кровельного материала к трубе, можно соорудить фартук. Для этого нужны планки примыкания, их устанавливают в нижней части трубы.
Сначала планку следует приложить к трубе, намечая при этом на ее стенке контур верхней кромки планки. Затем с помощью болгарки нужно пройтись по намеченной линии и образовать штробу. После этого, начиная с нижней стороны трубы, надо установить внутренний фартук, заводя край планки в подготовленную штробу. Далее необходимо собрать остальные детали фартука внахлест не менее 150 мм. Вставленный в штробу край планки следует покрыть герметиком. Если нужно, то нижние планки подрезаются и прикрепляются саморезами.
Затем под нижний элемент фартука следует установить галстук, который представляет собой лист материала с гидроизоляционными свойствами. Особенно этот элемент нужен для отвода воды с вальмовой крыши. Отличительной чертой таких крыш является конструкция, представляющая собой совокупность двух элементов, из которых сооружается крыша. Первый элемент — это два обычных ската, как и на других крышах. А второй элемент придает неповторимость, так как скаты в длину не закрывают всю площадь дома, то оставшуюся часть закрывают двумя боковыми вальмами.
Монтаж галстука на вальмовой крыше проводят так, чтобы вода переправлялась в водосточные конструкции, расположенные на ней. Далее поверх фартука и галстука нужно разложить кровельный материал и на него сверху установить дополнительно наружный фартук. Процесс его монтажа такой же, как и у внутреннего фартука. Только с одним отличием: верхние планки не вводят в штробу, а просто примыкают к трубе.
