Болгарку проектировали как инструмент для вспомогательных работ: нарезки арматуры или металлопроката, шлифовки поверхностей, зачистки заусениц на кромках. Установка насадки расширяет ее возможности. На строительном рынке предлагаются штроборезные насадки для УШМ со следующими параметрами:
- Защитный кожух; сделан под определенные параметры диска.
- Работа с одним или двумя дисками.
- Отвод для подключения к классическому мешковому пылесосу.
- Посадочное место для подсоединения циклона (пылесос для сухой уборки).
- Стоимость приспособления довольно высока, особенно, если это продукция известного производителя.
Чтобы насадка была работоспособной, УШМ должна обладать следующими характеристиками:
- Мощность. Двигатель болгарки с небольшой (до 1000 Вт) мощностью не рассчитан на длительную непрерывную работу. Для нарезки штроб подходит агрегат с мощностью не менее 1500 Вт.
- Длина вала, на котором фиксируется основной пильный диск, должна позволять устанавливать дополнительный диск (если вы хотите формировать две стенки штробы одновременно).
- Диаметр пильного круга задает размер насадки для болгарки для штробления, а также глубину реза и безопасность эксплуатации.
Изготовление насадки
Простейшее устройство для штробления изготавливается быстро и без особых затрат. Для этого на валу устанавливают один диск для работы по бетону. В конструкцию УШМ не вносятся изменения, а работа выполняется следующим образом:
- На обрабатываемой поверхности делается разметка.
- Чтобы получить паз необходимого размера, выполняют по очереди два прохода.
Метод экономичен, но не лишен недостатков: пока вы не приноровитесь, будет сложно выдерживать необходимую глубину шва; рез будет получаться неровным, а размер – нестабильным.
Можно пойти другим путем и увеличить длину шпинделя. Это позволит установить дополнительный пильный диск и за один проход формировать канавку. Так экономится время, ширина реза сохраняется одинаковой, но остается проблема пылеобразования. Лучшим вариантом станет полноценная насадка.
Перед тем, как сделать штроборез из болгарки, необходимо запастись инструментами. Кроме самой УШМ и пильных дисков (лучше приобрести алмазные) потребуются отвертки и гаечные ключи, гайки подходящего диаметра, пассатижи, пылесос. Кожух можно использовать готовый или изготовить его своими силами. Сборка выполняется в следующем порядке:
- На шпиндель (рабочий вал) устанавливается первый диск, фиксируется штатной гайкой.
- Устанавливают второй диск. Для фиксации используют гайку для обдирочного диска (быстрозажимную), причем закручивают ее в обратном направлении.
Правила проведения штробления стен под проводку: выбор инструмента и технологии
- Если необходимо увеличить ширину штробы, между кругами помещают втулку.
- Устанавливают защитный кожух.
Кожух можно сделать самостоятельно. Если объем работ небольшой, его можно смастерить из остатков фанеры или ламината. Фанерная основа обеспечивает гладкое передвижение по бетонной поверхности, но глубину реза изменить не получится. Кожух, позволяющий менять параметры штробления, изготавливают из металла.
Для металлической оболочки понадобится лист железа толщиной 2-3 мм. Детали раскроя можно изготовить самостоятельно или найти выкройку в интернете. Дополнительно понадобится сварочный аппарат и прочная краска для обработки поверхности. У самодельного аппарата имеются особенности эксплуатации: его нельзя перегревать, поэтому необходимо делать перерывы в работе.
Насадка на болгарку штроборез своими руками. Как сделать штроборез из болгарки своими руками
Хороший инструмент дорого стоит. Если штроборез востребован один раз на ремонт, то покупать его невыгодно, чтобы он потом валялся в кладовой. При наличии болгарки проблема решается быстро и практически бесплатно. Нужно сделать одно приспособление. Изготавливают своими руками штроборез насадку на болгарку из отслужившей кастрюли. Однако есть важный нюанс. Если шпиндель болгарки короткий, понадобятся токарные работы.
Изготовление защитного кожуха
Самодельный штроборез представляет собой насадку, которую ставят на болгарку вместо родного кожуха. Другими словами, предстоит сделать новый кожух, оснащенный регулятором глубины пропила, подошвой, патрубком для отвода пыли в пылесос.
Защитный кожух имеет подошву, винт изменения глубины штробления, пылеотводчик
Размер насадки рассчитывают индивидуально. Параметры зависят от имеющейся в наличии болгарки с определенным диаметром рабочего круга. Важно предусмотреть, чтобы между отрезным диском и внутренней стороной кожуха оставался зазор около 15 мм. Платформа по длине и ширине должна на 10 мм выступать за габариты кожуха. Патрубок для подсоединения к пылесосу ставят на передней части насадки, если болгарка закреплена слева, чтобы в него попадала пыль из-под дисков во время резки. Со стороны патрубка между диском и внутренней частью кожуха оставляют зазор 45 мм. Можно патрубок установить на задней части насадки. Тогда болгарку закрепляют с правой стороны кожуха.

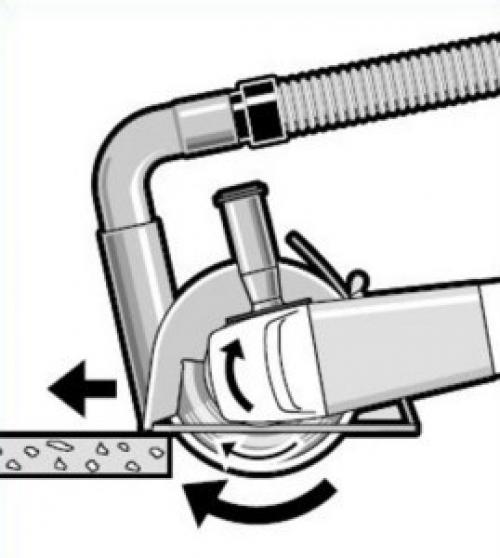

Направление вращения диска болгарки должно соответствовать расположению патрубка для удаления пыли на кожухе инструмента
Начинается переделка болгарки в штроборез с поиска кастрюли подходящего размера. Она послужит корпусом. Из материалов еще понадобится кусок профиля, стальной лист толщиной 2 мм, пластмассовое колено от канализации диаметром 50 мм и резьбовой сгон, плотно входящий внутрь колена.

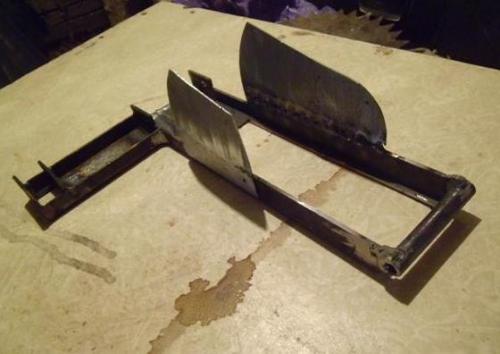

Сборку приспособления на болгарку начинают со сваривания подошвы.

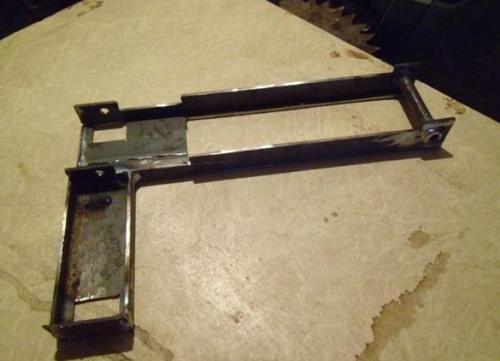

- Кусок профиля распускают вдоль. Две части складывают перпендикулярно и сваривают. В подошве болгаркой вырезают окошко для дисков штробореза.
- Из стального листа вырезают два фрагмента, которые будут щеками кожуха. Их приваривают по бокам подошвы.

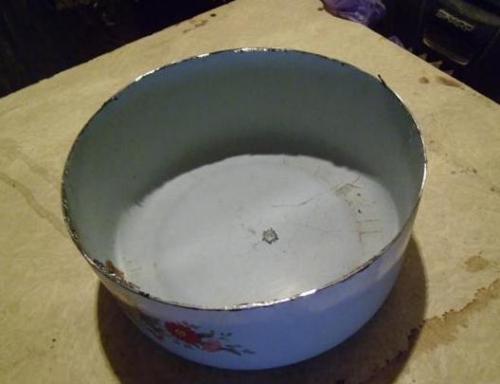

- У кастрюли болгаркой срезают ручки и верхнюю часть. Должна остаться круглая емкость с дном.

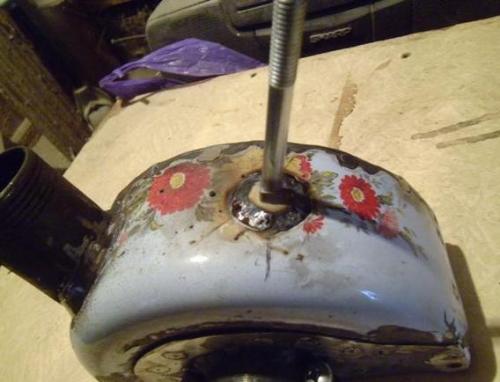

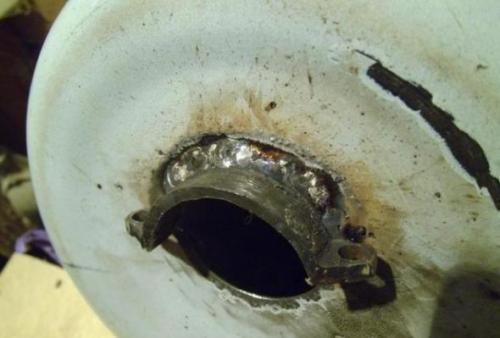

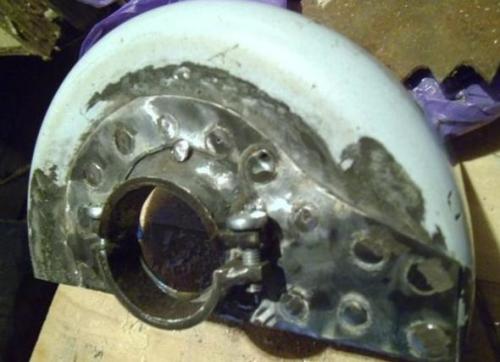

- По центру днища кастрюли вырезают отверстие. Его диаметр равен размеру посадочного места редуктора болгарки, где стоит родной защитный кожух. По кромке отверстия приваривают прочный стальной хомут.
- Ниже хомута часть кастрюли отрезают болгаркой. Из листовой стали вырезают фрагмент и приваривают его к оставшейся части днища для его усиления.

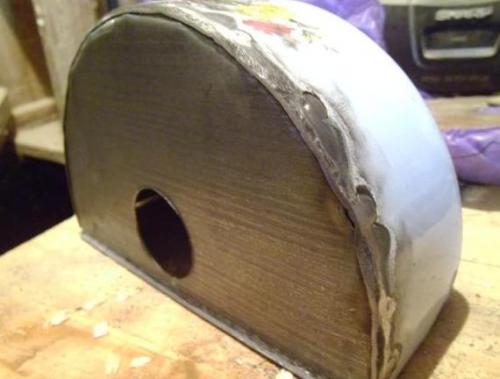

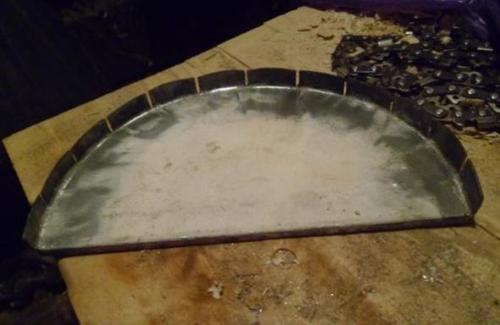

- Чтобы зашить открытый бок кожуха, из листовой стали вырезают полукруг. Деталь приваривают к кастрюле.
- Кожух болгарки практически готов. Осталось установить патрубок пылеудалителя и соединить насадку штробореза с подошвой.

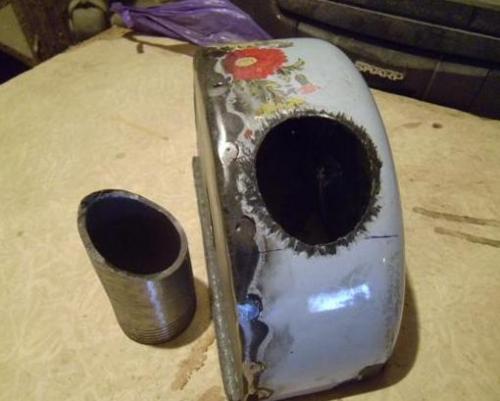

- В торце кожуха для болгарки вырезают отверстие под патрубок. Одну сторону резьбового сгона срезают болгаркой наискось. Заготовку устанавливают на отверстие кожуха и приваривают.
- На приваренный патрубок надевают пластиковое канализационное колено. Внутрь раструба фасонного элемента не забывают вставить резиновое кольцо. Колено будет плотно сидеть на патрубке, а при надобности проворачиваться за шлангом пылесоса.
- Сверху к торцу кожуха приваривают перпендикулярно обычный болт. На него накручивают деревянную рукоятку, чтобы удобно было удерживать работающий инструмент. Теперь требуется защитный кожух соединить с подошвой. Для этого создают подвижной узел в виде петли, состоящий из втулки и болта.
