Как правильно сделать стены каркасного дома. Чем отличаются стены каркасных домов

Основным отличием стен каркасного дома от других, является конечно же наличие в них каркаса. К примеру в обычной стене из кирпича, блока, или бруса, никакого каркаса нет.

Какие преимущества даёт применение каркаса

Каркас принимает на себя все несущие нагрузки, передающиеся на стены. За счёт этого, прочие функции, такие как утепление, звукоизоляция, эстетическая привлекательность и т.д., можно делать другими строительными материалами, более подходящими для этих целей.

Например, сравним каркасную стену с кирпичной:

В кирпичной стене: один и тот же материал (кирпич) несёт на себе нагрузку, является утеплителем в стене, он же звукоизоляция, и эстетическую привлекательность фасаду так же придаёт кирпич.
Что в результате имеем. Кирпич плох как утеплитель, поэтому стену делают (по крайней мере в центральной части России) толщиной в 2,5 кирпича (примерно 65 см). При этом несущая способность в сотни раз превышает необходимую, для существующих нагрузок достаточно было бы и пол кирпича.

Таким образом, чтобы все предъявляемые к стене требования выдержать, в случае с кирпичом, приходится прибегнуть к большому расходу материала, а это, и толстые стены, и большой удельный вес, в разы повышающий требования к фундаменту, соответственно и цена строительства.

В каркасной стене основные функции распределяются между разными материалами. Так:

Несущие нагрузки обеспечивает каркас. При этом он обеспечивает необходимое сопротивление нагрузкам, без избытка как у кирпича, за счёт чего конструкционных материалов (пиломатериала) нужно гораздо меньше.
Утепление и звукоизоляция обеспечиваются за щёт базальтовых, минераловатных, либо других типов утеплителя. У всех утеплителей теплопроводность гораздо ниже чем у конструкционных материалов, поэтому и толщина нужна меньше.
Эстетическая привлекательность придаётся стенам за счёт отделочных материалов

Всех характеристик, присущих для стен дома, перечислять не буду, обращу лишь внимание на следующий факт:

Общий объём материалов, необходимых для каркасной стены, намного меньше чем у бескаркасных стен, соответственно толщина стен, их масса, а так же себестоимость тоже ниже.

Технология каркасных стен. ЭТАПЫ ВОЗВЕДЕНИЯ КОРОБКИ КАРКАСНОГО ДОМА

Рассмотрим основные этапы с точки зрения строительной теории и практики.

Сборка каркаса

Классической технологией предусмотрен так называемый платформенный каркас с поэтажными стойками. Предполагается, что сначала на плите, ленте или ростверке фундамента возводят балочное перекрытие первого этажа с черновыми полами. Далее на этой площадке в горизонтальном положении собирают каркасы стен первого этажа, которые затем поднимают и скрепляют верхней обвязкой. После наступает очередь междуэтажного перекрытия, а затем — стропильной конструкции мансарды. Сечение и шаг элементов каркаса выбирают, исходя из расчётной нагрузки и толщины утеплителя. Обычно применяют доски 40 ×150 мм и брусья 50 × 200 мм.

На практике порядок и принцип сборки могут быть иными. Скажем, если недостаточно рабочих рук и нет приспособлений, чтобы поднять вертикально и зафиксировать готовые каркасы протяжённых стен, конструкцию составляют из фрагментов длиной 2–4 м. Нередко такие фрагменты сразу обшивают влагостойкими ориентированно-стружечными плитами (ОСП-3), что позволяет обойтись без временных связей жёсткости.

Нет никакого «криминала» и в том, чтобы монтировать каркас в вертикальном положении, стойка за стойкой, на нижней обвязке, прикреплённой анкерами к фундаменту. Правда, при этом точность сборки снизится (отклонения в размерах ячеек составят как минимум 10 мм), а затраты времени возрастут.

Грубой ошибкой следует считать строительство каркаса из древесины естественной влажности и без усиления горизонтальными перемычками («бриджингами»). Большими бедами грозят превышение предельно допустимого шага стоек (60 см), а также неправильный выбор крепежа, например использование неоцинкованных пластин и саморезов.

Монтаж ветрозащиты

Предотвратить продувание стены и разрушение утеплителя потоками воздуха, образующимися в толще конструкции, помогают рулонные ветрозащитные материалы. Их располагают с наружной стороны каркаса, прижимая к стойкам рейками сечением 25–40 × 40 мм, к которым впоследствии крепят листовую обшивку. Полосы монтируют горизонтально, начиная с нижней, с перехлёстом не менее 10 см. При такой конструкции обеспечивается достаточно надёжная защита от ветра и атмосферной влаги, а также вентиляция утеплителя (благодаря зазору под обшивкой).

Если стену собирают из панелей, уже обшитых ОСП, ветрозащиту располагают поверх плит. В этом случае необходимо предусмотреть вентзазор под облицовкой фасада. Не следует использовать для ветрозащиты материалы с коэффициентом паропроницаемости менее 0,05 мг/(м ● ч ● Па). Такие пленки мешают водяным парам покинуть ограждающую конструкцию, и утеплитель отсыревает.

Каркасные стены это. Что такое каркасный дом

Каркасный дом — это дом, в основе которого есть несущий каркас. Он в свою очередь заполняется современными материалами для влаго-, ветро- и теплозащиты и обшивается отделочными материалами. По завершении работ стена каркасного дома будет напоминать слоеный пирог, рассказывает инженер-конструктор индивидуальных домов с деревянным каркасом, эксперт Ассоциации деревянного домостроения Дмитрий Супрун.

Сама технология каркасного строительства появилась давно. К ней косвенно можно отнести древние китайские храмы, построенные несколько тысяч лет назад по рамной технологии, которую можно считать родоначальницей каркаса. Но классический каркас появился несколько столетий назад в Европе, а затем получил широкое распространение в Америке. В России каркасная технология чаще всего использовалась в дачном строительстве, рассказывает руководитель проекта DOM TECHNONICOL Андрей Баннов. Как и любая технология, каркас со временем пережил несколько трансформаций. По оценкам DOM TECHNONICOL, сегодня более половины строящихся частных домов возводятся по каркасной технологии. Это могут быть и загородные дома, и коттеджи с современным интерьером, которые подходят для круглогодичного проживания.

Технология каркасного домостроения подходит для регионов с разным климатом. Но «внутренности» конструкции и теплоизоляции дома для разных местностей будут отличаться — в суровом климате потребуется лучше утеплить дом. Более того, каркасные дома подходят не только для холодных регионов, но и для зон с повышенной сейсмической активностью. «У каркаса за счет малого веса инерция меньше, чем у каменных конструкций, за счет подвижности узлов каркасные дома более адаптивны к землетрясениям. Сейчас даже разработаны специальные узлы для строительства в сейсмоопасных регионах», — рассказал Андрей Баннов.

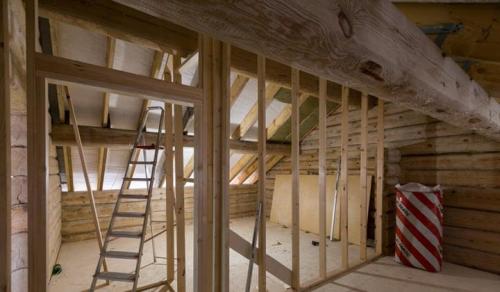

Внутренние стены в каркасном доме. Монтаж каркасных перегородок в доме

Каркас внешних стен в каркасном доме представляет собой конструкцию из вертикальных стоек и горизонтальных элементов, которые используются для повышения общей прочности дома. Перегородки в каркасном доме изготавливаются по аналогичному принципу, при этом параметры конструкции должны быть идентичными, как и у вешних стен каркасного дома.

Когда разрабатываются внутренние стены каркасного дома, стоит особое внимание уделять параметрам звуковой изоляции. При этом стоит помнить о том, что внутренние перегородки в дальнейшем будут испытывать дополнительную нагрузку (монтаж бытовой техники, подвешивание мебели и декоративных элементов на стену).

Устройство перегородок

Каркасные перегородки в деревянном доме представлены большим разнообразием вариантов исполнения. Конструкции каркасных стен универсальны за счет различных типов монтажа и используемых материалов.

Стены на мансарде дома.

Виды перегородок

Межкомнатные перегородки каркасного дома можно подразделить на несколько видов:

Стационарные перегородки представляют собой деревянные вертикальные стойки, которые наполняются звукоизолирующим материалом и обшиваются любым отделочным материалом. Перегородки образуют модульную систему и могут устанавливаться в любом месте.
Раздвижные перегородки отличаются наличием специального роликового механизма, который способствует передвижению полотна в любом направлении при необходимости. Раздвижные перегородки в доме подразделяют на радиусные, подвесные и складные.
Трансформируемые перегородки. Внутренние перегородки в каркасном доме данного типа представляют собой более современную разновидность раздвижных перегородок. Главная особенность конструкции – при необходимости все секции можно компактно сложить и убрать в специальное парковочное место, экономя при этом свободное пространство в комнате.
Каркасные перегородки в брусовом доме мобильного типа. Главное преимущество такой конструкции заключается в том, что она легко перемещается, за счет чего можно быстро и без проблем разделять пространство в доме на нужные функциональные зоны.

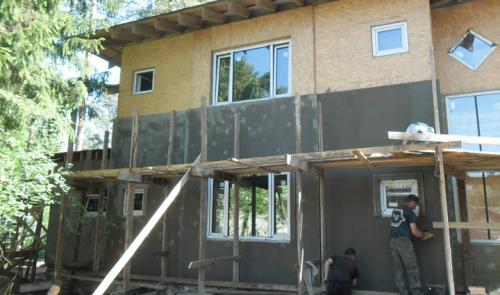

Конструкция наружной стены каркасного дома. Стена каркасного дома

Наружные стены каркасного дома должны обеспечивать качественную теплоизоляцию внутреннего жилого пространства. Поэтому рассмотрим из чего состоит стена каркасного дома, устройство стены состоит из утеплителя, который ограничивает теплопотери. Слой изолирующего материала каркасного дома должен быть достаточным для сохранения тепла даже в самые сильные морозы.

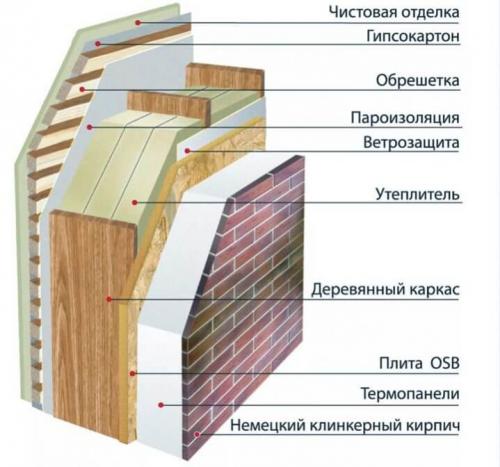

Стена в разрезе.

Как правило, в качестве утеплителей используются пористые материалы, которые сами по себе недолговечны. Для их длительного использования необходима защита от атмосферной влаги, дождя, росы, внутреннего пара, грунтовой сырости, а также от механического действия (ударов, проколов, сминания, сжатия и др.). Кроме того, некоторым утеплителям необходима ветрозащита.

В связи с необходимостью защищать изолирующий материал, стена каркасного дома в разрезе обустраивается из несколько слоёв, а именно:

С наружней стороны теплоизолятор для стен перекрывают защитной мембраной. Мембрана – специальная плёнка, которая ограничивает проникновение влаги снаружи, но способна пропускать его наружу. Таким образом, материал теплоизолятора защищают от сырости. Особенно необходима такая защита ватным утеплителям, минеральной вате, стекловате.
С внутренней стороны теплоизолятор защищают от влаги с помощью пленки пароизоляции.

На заметку

При отсыревании строительные минеральные ваты теряют теплосберегающие свойства.

Что касается пенопластовых утеплителей, для них защита от влаги является залогом долговечности. При промерзании сырой пенопласт разрушается, покрывается трещинами, за два зимних сезона превращается в крошку.
С двух сторон от закрытого утеплителя навешивают стеновую обшивку. Этот материал защищает теплоизолирующий слой он механического разрушения – ударов, сжатия, а также от ветра. Кроме того, обшивка формирует поверхность внутренней и наружной стены и является декором.

Наружная и внутренняя стороны работают при разных температурах, поэтому для изготовления облицовочных плит используются различные материалы. К панелям наружной обшивки предъявляются требования влаго- и ветростойкости. К внутренним панелям – экологичности и декоративности.

Отделка плитами ЦСП.

В качестве наружных стеновых панелей используют:

Металлопрофиль.
Пластиковый сайдинг.
Можно обшить каркасную стену деревом – вагонкой или блок-хаусом.
Использовать плиты OSB (ОСП). В таком случае, понадобится дополнительная защита их поверхности от влаги. Стены каркасного дома из ОСП требуют последующей покраски, штукатурки.

Правильные стены каркасного дома имеют как минимум 4 слоя – наружную и внутреннюю обшивку, теплоизолятор и пароизолятор. Они располагаются в определённом порядке, который обеспечивает защиту внутреннего пространства жилого дома от осадков и холода в любое время года.

Соединение стен каркасного дома. Базовые и вспомогательные узлы каркасного дома

Каркасник – это система базовых и вспомогательных узлов, которые участвуют в распределении нагрузки. Поэтому прочность, надежность и долговечность каркасного дома во многом определяется качеством соединения отдельных конструктивных элементов. К вопросу закрепления и состыковки следует отнестись внимательно, так как от этого зависит не только комфортность эксплуатации дома, но и безопасность самих жильцов.

Основные узлы каркасного дома

Все узлы и соединения деревянных конструкций в каркасном доме выполняют в соответствии с разработанным проектом . Способ и место стыковки, крепежные элементы и прочие нюансы заранее отображают в чертежах.

В конструкции каркасного дома выделяют три группы основных узлов здания:

стеновая система;
перекрытия – потолки и пол;
кровельная система.

Кроме ключевых присутствуют и дополнительные узлы : соединения различных частей, крепления и места состыковки перемычек.

Узлы нижней обвязки

Способ крепления зависит от типа фундамента. При возведении каркасника задействуют три типа основания : плитное, ленточное или столбчатое.

Ленточные и плитные основания

На бетонный фундамент выкладывают лежни – деревянные доски, необходимые для выравнивания основания. Их фиксируют анкерами.

Возможны два варианта крепления лежней:

сверление;
бетонирование.

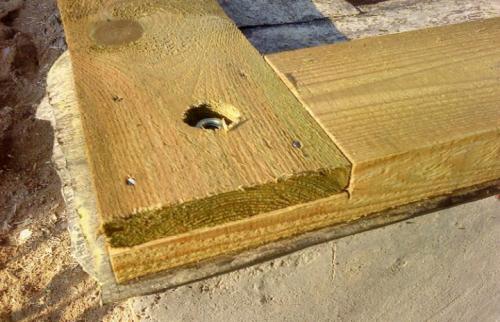

Вариант 1. В подготовленном фундаменте и доске высверливают отверстие. Глубина зависит от типа основания и высоты возводимой стены.

Для стандартного каркасника со стеной высотой 2,5-3 м анкерный болт заглубляют на 15-20 см.

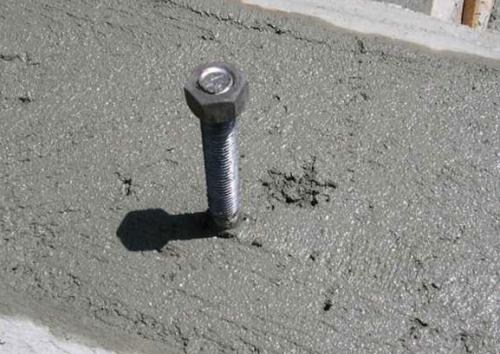

Вариант 2. Анкерные шпильки бетонируют еще на этапе заливки фундамента . В незастывший бетон в обозначенных местах устанавливают полые конусы с резьбой. Когда раствор застынет, в конусовидные шпильки заводят анкеры.

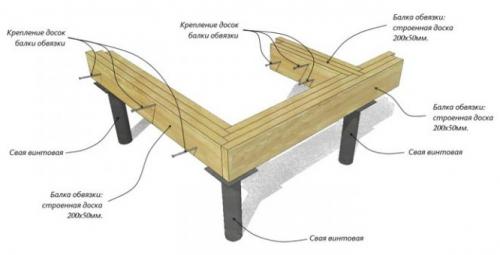

Особенности столбчатых фундаментов

Технология крепления нижней обвязки для узлов каркасного дома с упором на столбчатый или винтовой фундамент:

Для удобства фиксации необходимо предусмотреть, чтобы верхняя часть опоры имела плоский металлический оголовок с отверстиями .
Сверху «подошвы» кладут деревянные балки, которые и будут ростверком свайно-винтового основания.
В балках делают отверстия в соответствии с местоположением отверстий в оголовке.
Нижнюю обвязку закрепляют болтами.

Выполнять фиксацию брусьев нижней обвязки с фундаментом надо обязательно, так как при замерзании основание дома подвергается подвижкам.

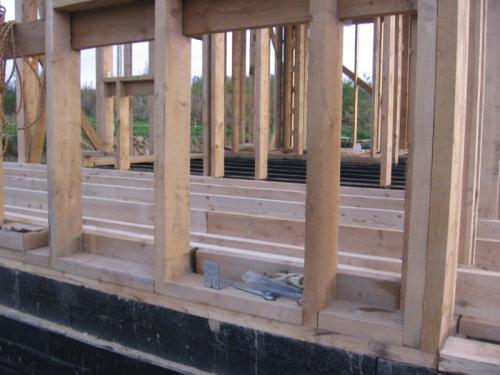

Способы фиксации вертикальных стоек

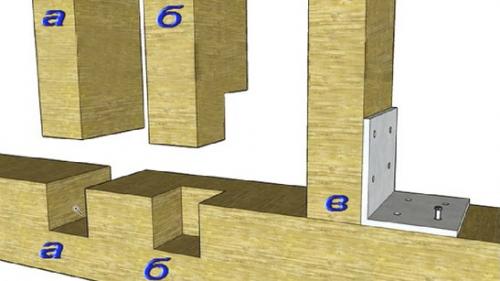

При сборке конструкции каркасного дома применяют три способа соединения стоек и нижней обвязки:

С использованием уголков. Самый простой метод, который обычно используют начинающие строители. Кроме того, такой стык применяют для монтажа угловых опор . При фиксации встык для крепления используют усиленные стальные уголки и прочные саморезы.
Частичная вырубка. В балке нижней обвязки делают отверстие под заведение вертикальной стойки. Размер вырубки составляет порядка 30-50% от общей толщины балки нижней обвязки. Такой вариант сложнее в реализации, но надежнее – стыковка уменьшает подвижки каркаса и бруса при усыхании.
Соединение с вырубкой. Подготавливают выемку под размеры сечения вертикальной опоры. Метод задействуют для фиксации стоек посередине стены. Положение опор закрепляют укосинами.

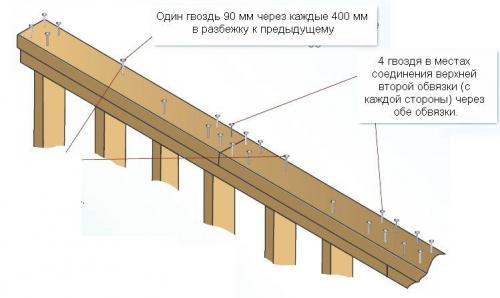

Узлы верхней обвязки

К обустройству верхней обвязки приступают после монтажа угловых вертикальных стоек . При длине стен более шести метров предварительно устанавливают и промежуточные опоры.

При выполнении работ стоит придерживаться ряда правил:

обвязку формируют из двух досок;
ряды досок укладывают в шахматном порядке , чтобы стыки не пересекались;
для крепления берут гвозди длиной 6 и более см;
участки стыковки досок переносят на середину вертикальных стоек;
концы досок фиксируют двумя гвоздями.

После монтажа обвязки устанавливают промежуточные стеновые стойки с учетом расположения окон и дверей.

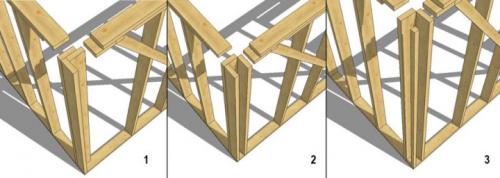

Углы каркасных домов

Узлы соединения на углах – это зона наибольших теплопотерь. Поэтому они нуждаются в дополнительном утеплении. Возможно несколько вариантов выполнения угловой стыковки.

Для холодных регионов наиболее приемлемый – вариант №2 на фото выше. Теплый угол в каркасном доме получают за счет сборки угловой стойки из нескольких досок – формируют своеобразный колодец. Внутреннее пространство заполняют утеплителем.

Утепление стен каркасного дома. Утепление пола каркасного дома

Утепление пола в каркасном доме можно осуществлять самыми различными способами и различными утеплителями. Если у вас дом построен не на УШП, то этот момент для вас точно актуален. Вот такую схему я нарисовал, чтобы сразу выделить все виды утепления пола в каркаснике:

Риск утепления пола каркасного дома до закрытия контура состоит в том, что в утеплитель за время стройки, скорее всего, попадет влага и не один раз (дожди в России не редкость, а пол из фанеры или OSB влагу все же пропускает), а значит, утеплитель может потерять все свои утепляющие свойства (если, конечно, это не пенопласт).

Утепление пола каркасного дома после закрытия контура лишено этого риска, но зато требует дополнительных телодвижений: или снятия пола уже под крышей или залезания под дом и утепление его оттуда или постройка стен вообще без пола и установка стен каркасного дома сразу на лаги (не рекомендуется, это достаточно опасно).

Как вы уже поняли, пол каркасного дома можно также утеплять как сверху (находясь на этаже), так и снизу (из-под дома). Давайте рассмотрим все возможные варианты и потенциальные проблемы.

Вариант 1. Утепление пола каркасного дома сверху до закрытия контура. Самый традиционный вариант. Сразу после закрепления лаг пола на своих местах, мы можем утеплить пол каркасного дома до закрытия его фанерой.

Если наш утеплитель стекловата или минеральная вата , то просто нам нужно просто вставлять рулоны утеплителя враспор между лагами. Ширина утеплителя должна быть на 1-2 см больше, чем пространство между лагами (если утеплитель 600 мм шириной, то шаг лаг 630 мм, а пространство между ними 580 мм). Если и утеплитель не сходятся, то режем утеплитель до нужного размера.

Для упрощения этого процесса можно сначала подшить доски или фанеру снизу лаг, чтобы утеплитель не мог провалиться в подпол со временем. Для этого к лагам снизу перед установкой или прибивают черепные бруски, на которые уже будут крепиться плиты под утеплитель пола (картинка 1), или крепят , а под нее дюймовку с шагом 300-400 мм поперек лаг (картинка 2).

С пенопластом все проще и сложнее одновременно. Проще, потому что ему намокнуть не страшно, значит, утеплять пол каркасного дома пенопластом до заркытия контура нестрашно. Сложнее, потому что он жесткий и не встает враспор так легко, его нужно резать в точный размер просвета между лагами (или вообще ставить его к одной лаге сразу при установке и прижимать соседней лагой, тогда щелей не будет). Правда, когда доски рассохнутся (если, конечно, доска уже не была сухая), скорее всего, появятся щели между пенопластом и лагами, лучше это пространство запенить (можно из подпола потом). Под пенопласт тоже снизу необходимо что-то подшить (доски, фанеру или ветрозащиту).

Источник: https://doma-na-veka.ru/novosti/vybor-luchshego-uteplitelya-dlya-sten-karkasnogo-doma-osnovnye-kriterii-vybora-uteplitelya

Как сделать Угол в каркасном доме. Правильные узлы каркасного дома - Теплый Угол каркасного дома. Как сэкономить без потери прочности

В прошлом видео о стенах по канадской технологии мне сказали, что я забыл рассказать о углах. Сейчас быстренько закроем эту тему. Углы — узел важный, но несложный. По сути есть всего 2 правильных варианта и один неправильный. Бонусом в конце видео пойдет супер теплый вариант угла только для самозастройщиков, который подходит только им и не регламентирован каким-то законодательными актами, а придумал народом, фольклорный.

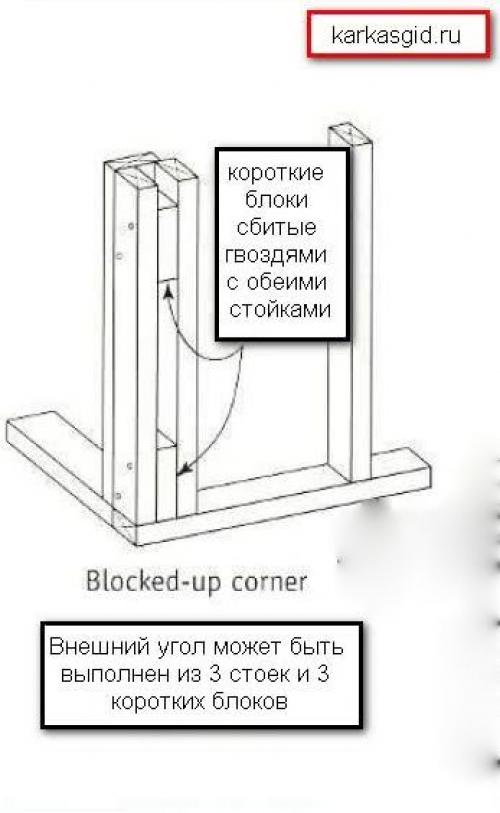

Итак, первый вариант. Калифорнийский теплый угол из 3 досок

По сути это стандартный угол из 2 досок, к которому добавили третью доску для крепления отделки.

Оба эти варианта есть в СП по каркасным домам, вот пруф:

Но из двух досок угол нам не дает возможности сделать нормально отделку, так что его мы не берем пока что в расчет. А вот про калифорнийский угол обсудим.

Сейчас в нормальных каркасных домах это самый распространенный вариант. Я, кстати, в своем доме третьей доской использовал дюймовку, эковата позволила такое, с минватой наверное это только принесло бы проблем с утеплением. Поэтому стандартно берут третьей доской — такую же сечением как и обычная стойка — 150 на 40-50.

Вариант 2 – Закрытый угол

Второе по пулярности решение. Тут у нас отделка крепится к дополнительной стойке с нерядовым шагом. Из плюсов — больше утепления в углу. Из минусов — на 4 мостика холода в доме больше + утеплять углы можно только снаружи, значит надо это сделать на этапе до внешней отделки плитами и плёнками, что нарушает технологическую последовательность действий, попросту на этом этапе утеплителя еще нет, нужно его покупать отдельнно.

Кстати, у него был еще более неудобный предшественник:

Вариант 3. Брус в углу. Я его называю «совсем не вариант».

Есть такие умельцы, которые ставят в угол брус 150 на 150. Это в целом не вариант для каркасного дома, хотя в других менее теплых технологиях как Тимберфрейм такое решение встречается.

Итак, в чем минусы бруса:

1) Брус - огромный мостик холода, т. е. теплопроводность 150 мм бруса в десять раз хуже 150 мм утеплителя.

2) Крепить отделку по-прежнему некуда, а значит нужно еще 2 стойки по его углам, а значит это уже мостик практически 200 на 200 мм без маленького кусочка 50на50.
