Правильная стена каркасного дома по канадской.. Этапы строительства

Правильная стена каркасного дома по канадской.. Этапы строительства

Возведение дома по канадскому методу начинается с правильного выбора участка для строительства. Он должен быть ровным, без больших ям и валунов. Даже приняв решение о строительстве канадского каркасного дома своим руками, проектирование лучше доверить профессионалам. Это послужит гарантией минимизации ошибок в процессе сборки и возведения дома.

Какой фундамент выбрать

Основой любого дома является фундамент. Тип фундамента определяют с учетом вида почв, на которых расположен участок для строительства, и близости залегания грунтовых вод.

Плюсом канадского каркасного дома является его незначительный вес, поэтому для возведения могут использоваться мелкозаглубленные ленточные, бетонные блочные или свайно-винтовые фундаменты.

Ленточный – один из самых распространенных видов фундаментов для каркасного дома. Бетонный блочный используется на подвижных видах почв, плита опускается и поднимается при сезонных расширениях грунтов. Свайный фундамент идеален в болотистых местностях, либо в районах с вечной мерзлотой, а также в случаях возведения небольших одноэтажных домов.

Особенности сборки пола

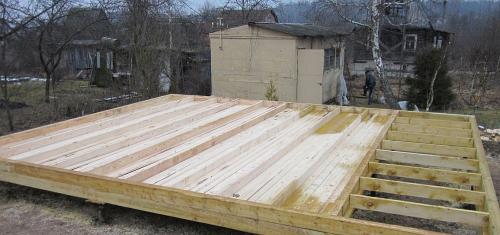

Следующим этапом после фундамента является укладка пола. Пол состоит из деревянных брусьев, связанных между собой и фундаментом, и половых лаг (доска 50х150 мм), верхняя часть которых выверена по горизонтали.

Дерево должно быть сухим , обработанным от воздействия огня и паразитов. К нижней части лаг прибивают брусья – основа чернового пола, на которые укладывается пароизоляционная пленка.

Между лагами укладывают слои утеплителя, сверху – доски, плиты ОСП или листы фанеры. Важно, чтобы пол был ровный, поскольку затем на него будут крепиться стойки каркаса и неровности в дальнейшем приведут к появлению перекосов всего здания.

Возведение и утепление стен

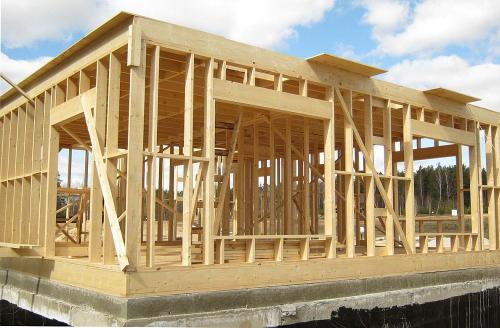

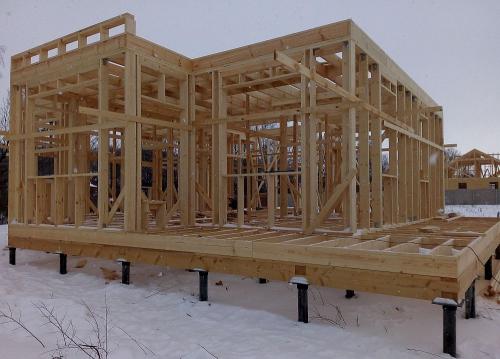

Для каркасного дома по канадской технологии отдельно собирают каркас каждой стены, после чего его поднимают и устанавливают на нижнюю обвязку. Нижняя обвязка состоит из досок, которые фиксируются по всему периметру дома, они повторяют конструкцию стен перекрытия.

Каркас дома по этой технологии обычно состоит из СИП-панелей – они просты в монтаже и обладают высокой теплоэффективностью. Расстояние между стойками, как правило, кратно ширине утеплителя – 60 см. Сверху установленного каркаса делается верхняя обвязка, на которую устанавливаются стропила крыши либо межэтажное перекрытие и второй этаж.

После окончания сборки внешних стен приступают к установке внутренних. Внутри дома в местах межкомнатных перегородок устанавливают опорные брусья для балок потолка. Для потолочных балок применяется брус размером 5х15 см.

При возведении перегородок используют материалы меньшей плотности , поскольку нагрузка на перегородки минимальна. Основой для стен обычно выступают листы ОСП или влагостойкая фанера .

Особое внимание следует уделить утеплителю, поскольку от его качества и количества зависят расходы на отопление дома. Профессионалы рекомендуют использовать для этих целей минеральную вату, поскольку она обладает оптимальной теплоэффективностью, пожаробезопасностна и содержит незначительное вредных веществ. Кроме того, минеральная вата довольно экономична.

Снаружи стены отделывают различными материалами – кирпичом, виниловым сайдингом, керамогранитом и так далее. Тщательно герметизируют стыки между наружной обшивкой и местами установки оконных и дверных проемов. Между стенами дома и наружной обшивкой располагают дренажные отверстия для предотвращения накопления влаги.

Монтаж крыши

Стропильная система изготавливается из досок 5х10 см. Обрешетка выполняется из досок меньшего размера – толщиной 2,5 и длиной 10 см. По существующим нормам, уклон крыши может быть от 28 до 50 градусов. Для удобства стропила вначале собирают на земле, а уже потом поднимают на крышу.

Внешние стены каркасного дома. Пренебрежение пароизоляцией и ветрозащитой

Многие начинающие застройщики не задумываются о том, какие процессы могут происходить внутри стены. Утепление начинает мокнуть, а стойки каркаса покрываться плесенью и гнить. Это происходит из-за того, что не установлена

По мнению Linkozavr, классический пирог стены каркасника, (изнутри – наружу) это:

       1. Гипсокартон – как базовый слой для внутренней отделки.

       2. Пароизоляция.

       3. Утеплитель (минеральная вата).

       4. ОСП.

       5. Ветрозащита.

       6. Внешняя отделка: сайдинг с воздушным зазором на контробрешётке и т.п..

Слои в каркасном доме должны располагаться именно так, заменять эту последовательность другой нельзя,  причем каждый элемент выполняет строго определённую функцию.

Денис Резниченко, Москва (ник на форуме silent):

– Пароизоляция ставится изнутри, т.к. она ограничивает поступление влаги внутрь стены. Гидроветрозащита всегда ставится снаружи, т.к. она предотвращает продувание теплоизоляции ветром, защищает его от осадков и позволяет лишней влаге выходить наружу.

Чтобы понять необходимость качественной пароизоляции, необходимо разобраться с термином «точка росы».

Точка росы – это состояние, при котором, под действием низкой температуры, водяной пар, содержащийся в воздухе, начинает конденсироваться, образовывая капельки воды.

Появление точки росы зависит от:

• температуры воздуха (внутри и снаружи помещения);
• относительной влажности воздуха (внутри и снаружи помещения).

Чем выше относительная влажность воздуха, тем выше температура появления точки росы.

При конденсации влаги происходит следующее:

• утеплитель намокает и теряет свои теплоизоляционные свойства;
• стена начинает промерзать;
• доски каркаса покрываются плесенью и сгнивают.

Источник: https://dom-na-vodah.ru/novosti/ustroystvo-steny-karkasnogo-doma-kak-ustroen-pirog-sten-karkasnogo-doma

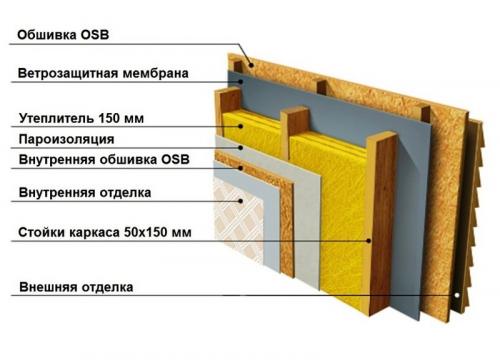

Пирог стены по канадской технологии. Перегородки внутри дома

Пирог внутренней теплоизоляции каркасного домапредполагает утепление внутренних стен для лучшего сохранения тепла. Также это позволяет нагревать отдельные жилые комнаты, если установлена автономная система обогрева.

Устройство внутренних стен по своей идее похоже на внешнее, однако здесь нет внешнего слоя отделки. Пирог внутренней стены собирается в следующем порядке:

На этапе возведения каркаса дома создаются ячейки для утепления. Внутренние стены имеют такую же толщину, как и внешние (15-20 см).

С одной стороны стены монтируется плита ОСБ или обычного гипсокартона на слой пароизоляции. Натянуть пластиковую пленку на стену не составляет труда, монтаж больших плит хорошо прижмет ее к общей коробке. В ячейки вкладывается утеплитель и через несколько часов стена зашивается пароизоляционной мембраной плюс листом ОСБ или гипсокартоном. Декоративная отделка стены производится на финальном этапе подготовки дома.

В случае с внутренними стенами мостики холода не несут опасности, потому не нужно создавать перекрестное утепление и усложнять конструкцию несколькими типами защиты. Лучше пропитать древесину составами против гниения и горения.

Также часто можно встретить использование СИП-панелей при обустройстве внутренних стен здания. Это заметно ускоряет сборку конструкции, в зависимости от региона и цены на материалы также можно хорошо сэкономить на использовании различных материалов.

Для домов, построенных по канадской технологии, пространство для своеобразного творчества велико. Комбинируя разные типы материалов, можно добиться оптимального соотношения цены и качества построенного жилья.

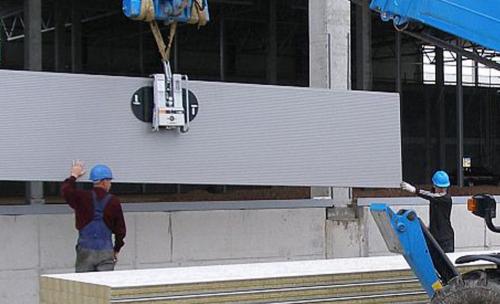

Сэндвич стены каркасного дома. Общая схема монтажа сэндвич-панелей

Перед началом работ нужно не только подготовить крепежи и сопутствующие инструменты, но и продумать, как выполнить подъем материала к верхней части дома. Чаще используют вакуумный подъемник, обычный кран или лебедку на текстильных канатах.

Подготовительные работы

Перед монтажом стеновых элементов тщательно проверяют ровность каркаса. На этом этапе он должен быть пропитан антисептиками и антипиренами — для древесины, обработан антикоррозийными составами — для металла.

Те элементы каркаса, которые будут соприкасаться с панелями, изолируют. На них крепят специальную уплотнительную ленту.

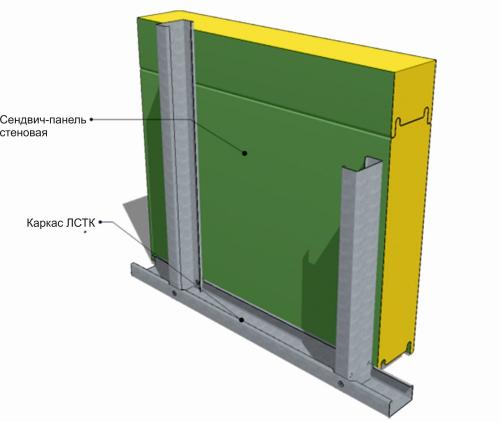

Опорой стеновым сэндвич-панелям служит несущий металлопрофиль (U-профиль) или брус, который фиксируют по периметру цоколя. Для бетонного основания используют анкеры с шагом установки 5-6 см, для деревянного — саморезы с тем же шагом. Между цоколем и несущим профилем кладут гидроизолирующую прокладку, а в паз последнего — утеплитель.

Сами панели очищают от пыли, грязи, защитной пленки и при необходимости обрезают до нужных размеров. Делают это строго по горизонтали и по заранее нанесенной разметке. Используют электрический лобзик или дисковую пилу с насадками для металла. Также засверливают те панели, которые будут крепиться непосредственно к основанию.

Горизонтальная и вертикальная установка стеновых панелей

Горизонтальная установка подходит для небольших домов , высота стен которых не превышает 3 м. Правильный монтаж стеновых сэндвич-панелей выполняют в определенной последовательности и с учетом некоторых особенностей.

1. Используя захваты для монтажа, стартовый ряд панелей устанавливают в направляющий профиль. Их стыкуют строго вертикально, чтобы избежать деформации замков.
2. Панели временно фиксируют с помощью струбцин. Важно не пережать плиты.
3. Крепят материал на каркасе, используя саморезы по металлу или древесине (зависит от материала стоек). При этом от края сэндвич-панелей отступают не менее 3 см. Шаг установки крепежей — 9 или 12 см по ширине плиты. Направление работы — сверху вниз.
4. Снимают струбцины.
5. Приступают к монтажу следующего ряда панелей.

Обратите внимание! В стыках между панелями одного горизонтального ряда прокладывают уплотнитель или слой минеральной ваты. Для стеновых элементов шириной 4 м достаточно изоляционного шва в 15 мм, для 6 м — 20 мм. Впоследствии стыки оформляют нащельниками .

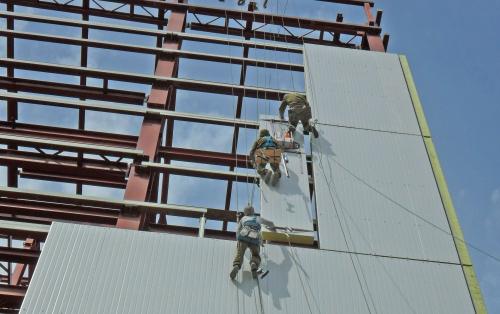

Чаще всего технологию вертикального монтажа сэндвич-панелей используют при возведении домов высотой 3-6 м. По сути она ничем не отличается от горизонтального.

Отдельного внимания заслуживает момент стыковки соседних плит. Из-за большой высоты стеновых элементов бывает трудно выполнить замковое соединение. Для этого требуются специальные прижимы. Прикладывать ударную силу категорически запрещено.

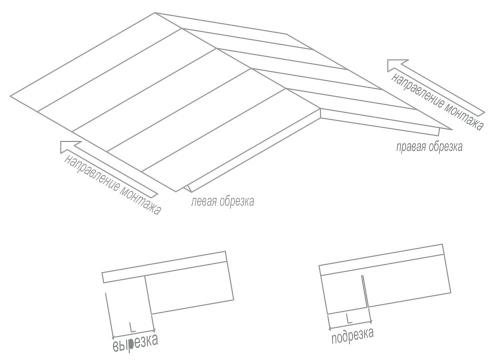

Монтаж кровельных панелей

Кровельные панели монтируют под углом 5 градусов. Их поднимают на рабочую площадку и укладывают на собранный каркас, предварительно приклеив к нему уплотнительную ленту. Фиксацию выполняют саморезами.

Особенность кровельных элементов в том, что их укладывают не встык, а с нахлестом. На верх стартовой панели наносят силиконовый герметик, на следующей панели подрезают торцевую часть с утеплителем на величину нахлеста. Обычно она составляет 20 или 30 см. При этом действует правило: чем менее покатая крыша, тем больше нахлест. Направление работы — от свеса крыши к ее коньку.

Сначала на нужную высоту выполняют укладку элементов в поперечном стыке и лишь затем формируют продольный. Самое главное в нем — качественная изоляция, поэтому в паз замка укладывают слой силиконового герметика.

Пирог стены каркасного дома по финской технологии. Канадская технология строительства

Каркасный дом по шведской технологии.

Быстровозводимая технология строительства, которая еще известна, как канадская или строительство из SIP-панелей, на деле относится к каркасным домам весьма условно. Это скорее каркасно-щитовая технология. В данном случае каркас будущего строения собирается не только из отдельных стоек и балок, но и из уже полностью готовых панелей, которые представляют собой пирог из двух панелей ОСП и находящейся между ними прослойки в виде утеплители из пенополистирола. Такая конструкция получается не только очень прочной, но и теплой.

SIP-панели собираются только в заводских условиях, изготовить их самостоятельно не получится. Но можно заказать проект у производителя, он и подготовит готовые панели и другие элементы строительства. В предоставляемом проекте указывается схема для сборки, все панели имеют соответствующую разметку, что делает работу простой и относительно быстрой.

Плюсы и минусы канадской технологии

Каркасный дом по канадской технологии.

Современные каркасные технологии строительства имеют не только достоинства, но и недостатки, которые и оказывают влияние на выбор способа строительства. Рассмотрим положительные и отрицательные стороны строительства по канадской технологии каркасного дома.

Достоинства:

• процесс строительства получается относительно недорогим, примерно в 3 раза меньше, чем для сооружения кирпичного дома. Кроме того, надо учесть, что такое строительство уже предполагает установку инженерных сетей, теплоизолятора, крыши, системы отопления;
• каркасный дом получается легким, но очень прочным. Он не оказывает критических нагрузок на грунт, то есть его можно сооружать даже на самых неблагоприятных для строительства почвах. Для такого дома нужен облегченный фундамент, часто хватает мелкозаглубленного ленточного или обычного столбчатого;
• теплоизоляция такого дома отличная, не всегда получается выполнить подобное утепление для бетонного либо кирпичного строения, даже используя толстый слой теплоизоляторов;
• для строительства дома необходимо всего от 4 до 8 недель, то есть за два месяца можно получить целиком готовое к проживанию строение;
• древесина перед строительством обрабатывается специальными антисептиками и антипиренами, то есть дом становится устойчивым к вредителям, высоким температурам.

Как стыковать стены каркасного дома. Узел: перекрытие первого этажа и стены первого этажа

Теперь рассмотрим второй узел каркасного дома. Соединение пола и стен первого этажа рис. 2 выполняется таким образом, что предотвращается образование, так называемых "мостиков холода" от лобовой доски. С внешней стороны стены, к стойкам каркаса крепится ОСБ с небольшими зазорами между листами, оставляя расстояние для смещения листов при изменении влажности на улице. ОСБ крепится на винтовые гвозди 60 мм. Между стоек каркаса закладывается враспор утеплитель - минеральная вата, толщиной, предусмотренной проектом. Дополнительный слой утеплителя (если это предусмотрено проектом) укладывается по контробрешетке. Между основным и дополнительным слоем, по стойкам каркаса стены крепится пароизоляция. Такое расположение пароизоляции помогает избежать выпадения конденсата внутри каркасной стены и перекрывает мостики холода.

Пароизоляция стен выполняется с дополнительной проклейкой стыков паро-гидроизоляционной пленки специализированным скотчем. Далее, на контробрешетку монтируются листы влагостойкого ГКЛ, которые выполняют роль предчистовой внутренней отделки. В вентзазор - пространство между ГКЛ и стойками, прокладываются электрокабели, трубы и другие коммуникации. Устройство пола первого этажа мы рассмотрели выше. На первой схеме, приведен узел, по уникальной технологии KarkasDom, на второй схеме - по классической технологии "Платформа" рис. 2.1, её недостаток в том, что на улице находится ладовая доска, и обвязка стены стоит на лагах, что является мостиком холода без дополнительного фасадного утепления. В северных регионах такая технология не очень эффективна ввиду возможного промерзания перекрытия в этих местах - за шкафами и под кроватями в доме.

Источник: https://dom-na-vodah.ru/novosti/ustroystvo-steny-karkasnogo-doma-kak-ustroen-pirog-sten-karkasnogo-doma

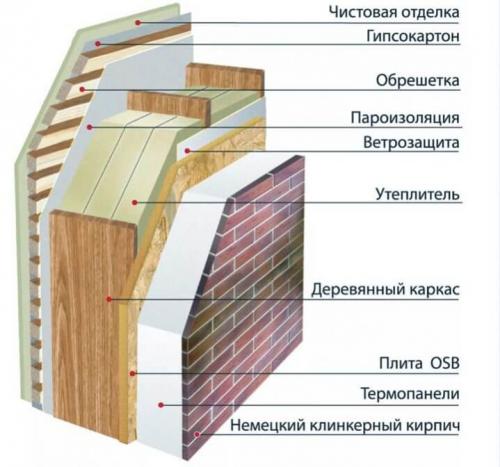

Стена каркасного дома в разрезе. Стена каркасного дома

Наружные стены каркасного дома должны обеспечивать качественную теплоизоляцию внутреннего жилого пространства. Поэтому рассмотрим из чего состоит стена каркасного дома, устройство стены состоит из утеплителя, который ограничивает теплопотери. Слой изолирующего материала каркасного дома должен быть достаточным для сохранения тепла даже в самые сильные морозы.

Стена в разрезе.

Как правило, в качестве утеплителей используются пористые материалы, которые сами по себе недолговечны. Для их длительного использования необходима защита от атмосферной влаги, дождя, росы, внутреннего пара, грунтовой сырости, а также от механического действия (ударов, проколов, сминания, сжатия и др.). Кроме того, некоторым утеплителям необходима ветрозащита.

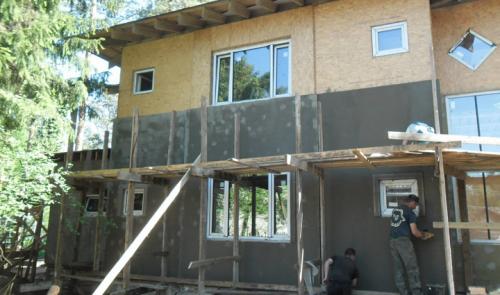

В связи с необходимостью защищать изолирующий материал, стена каркасного дома в разрезе обустраивается из несколько слоёв, а именно:

• С наружней стороны теплоизолятор для стен перекрывают защитной мембраной. Мембрана – специальная плёнка, которая ограничивает проникновение влаги снаружи, но способна пропускать его наружу. Таким образом, материал теплоизолятора защищают от сырости. Особенно необходима такая защита ватным утеплителям, минеральной вате, стекловате.
• С внутренней стороны теплоизолятор защищают от влаги с помощью пленки пароизоляции.

На заметку

При отсыревании строительные минеральные ваты теряют теплосберегающие свойства.

• Что касается пенопластовых утеплителей, для них защита от влаги является залогом долговечности. При промерзании сырой пенопласт разрушается, покрывается трещинами, за два зимних сезона превращается в крошку.
• С двух сторон от закрытого утеплителя навешивают стеновую обшивку. Этот материал защищает теплоизолирующий слой он механического разрушения – ударов, сжатия, а также от ветра. Кроме того, обшивка формирует поверхность внутренней и наружной стены и является декором.

Наружная и внутренняя стороны работают при разных температурах, поэтому для изготовления облицовочных плит используются различные материалы. К панелям наружной обшивки предъявляются требования влаго- и ветростойкости. К внутренним панелям – экологичности и декоративности.

Отделка плитами ЦСП.

В качестве наружных стеновых панелей используют:

• Металлопрофиль.
• Пластиковый сайдинг.
• Можно обшить каркасную стену  деревом – вагонкой или блок-хаусом.
• Использовать плиты OSB (ОСП). В таком случае, понадобится дополнительная защита их поверхности от влаги. Стены каркасного дома из ОСП требуют последующей покраски, штукатурки.

Правильные стены каркасного дома имеют как минимум 4 слоя – наружную и внутреннюю обшивку, теплоизолятор и пароизолятор. Они располагаются в определённом порядке, который обеспечивает защиту внутреннего пространства жилого дома от осадков и холода в любое время года.

Угол каркасного дома. Углы в каркасном доме: виды и особенности монтажа

Угол – самая холодная часть каркасного дома. При несоблюдении технологии возведения этого элемента тепловая эффективность объекта значительно снизится, а в помещениях образуется плесень и появляются болезнетворные микроорганизмы. Правильный подбор материалов, соблюдение нюансов фиксации, учет архитектурных особенностей постройки исключит продувание угла и его преждевременное разрушение.

Брус: стоит ли использовать?

Неопытные бригады предлагают монтаж угла из цельного бруса. Такой вариант часто выбирался при возведении каркасных домов в начале 2000-х годов. С течением времени специалисты поняли, что натуральное дерево является мостиком холода. Учитывая мировой опыт, от бруса при создании углов стали постепенно отказываться. Он не только «расхолаживает» помещение, но и существенно повышает стоимость возведения объекта.

Цельный брус все же допускается применять в строительстве каркасных домов. Его используют в качестве нижней обвязки. Материал остается актуальным при реализации нестандартных или крупногабаритных объектов. Использование бруса должно быть предусмотрено конструктором, исходя из проектных расчетов и климатических условий эксплуатации здания.

Виды углов

Существует классификация угловна основе конструктивных особенностей. В перечень основных видов изделия входят:

• американский (калифорнийский);
• закрытый;
• скандинавский.

Каждая из перечисленных конструкций имеет свои преимущества, нюансы возведения, эксплуатационные особенности. Подробнее об установке каждого из перечисленных видов углов расскажем далее.

Американский (калифорнийский)

Конструкция является наиболее распространенной. Она создается путем фиксации дополнительной доски к крайнему угловому основанию внутренней стены. В результате образуется своеобразная «полка». Изделие впоследствии служит опорой для внутренних отделочных материалов (имитации бруса, фанеры, вагонки). Американский угол является функциональным: он образует силовую конструкцию и помогает утеплить стены изнутри. При несоблюдении технологии монтажа в области дополнительной стойки могут формироваться островки холода.

Закрытый

Закрытый вид угла монтируется путем крепления дополнительной стойки, но с небольшим промежутком между параллельными элементами. Установка производится в форме буквы «П». Такой угол практически не пропускает холода. Утепляющие материалы здесь укладываются снаружи стены перед облицовочными работами.

Скандинавский

Благодаря этой конструкции полностью исключаются мостики холода, а каркасный дом получается теплым и уютным. Угол предусматривает перпендикулярное размещение досок, которое формирует своеобразную опору для внутренней отделки помещений. Непосредственно в углу монтируется брусок. Из-за технической сложности исполнения такой вариант изделия является менее распространенным.

Какую бы конструкцию угла вы ни выбрали, применяйте только сухие материалы, не дающие усадки со временем. Игнорирование этого правила приведет к перекосу силовых элементов каркасного дома и потере его функциональности. Даже небольшие погрешности при монтаже недопустимы. Для придания прочности углу рекомендуется монтировать доску с сечением не менее 40 мм, а качестве фиксирующих элементов использовать гвозди. Возведение конструкции доверьте, что позволит избежать распространенных ошибок и дополнительных финансовых затрат.

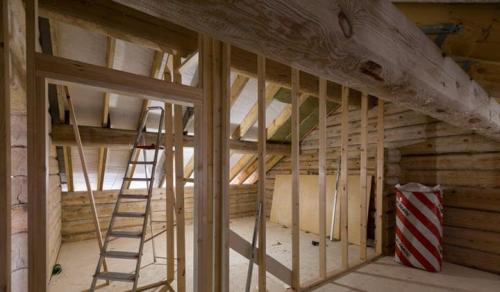

Внутренние стены в каркасном доме. Монтаж каркасных перегородок в доме

Каркас внешних стен в каркасном доме представляет собой конструкцию из вертикальных стоек и горизонтальных элементов, которые используются для повышения общей прочности дома. Перегородки в каркасном доме изготавливаются по аналогичному принципу, при этом параметры конструкции должны быть идентичными, как и у вешних стен каркасного дома.

Когда разрабатываются внутренние стены каркасного дома, стоит особое внимание уделять параметрам звуковой изоляции. При этом стоит помнить о том, что внутренние перегородки в дальнейшем будут испытывать дополнительную нагрузку (монтаж бытовой техники, подвешивание мебели и декоративных элементов на стену).

Устройство перегородок

Каркасные перегородки в деревянном доме представлены большим разнообразием вариантов исполнения. Конструкции каркасных стен универсальны за счет различных типов монтажа и используемых материалов.

Стены на мансарде дома.

Виды перегородок

Межкомнатные перегородки каркасного дома можно подразделить на несколько видов:

• Стационарные перегородки представляют собой деревянные вертикальные стойки, которые наполняются звукоизолирующим материалом и обшиваются любым отделочным материалом. Перегородки образуют модульную систему и могут устанавливаться в любом месте.
• Раздвижные перегородки отличаются наличием специального роликового механизма, который способствует передвижению полотна в любом направлении при необходимости. Раздвижные перегородки в доме подразделяют на радиусные, подвесные и складные.
• Трансформируемые перегородки. Внутренние перегородки в каркасном доме данного типа представляют собой более современную разновидность раздвижных перегородок. Главная особенность конструкции – при необходимости все секции можно компактно сложить и убрать в специальное парковочное место, экономя при этом свободное пространство в комнате.
• Каркасные перегородки в брусовом доме мобильного типа. Главное преимущество такой конструкции заключается в том, что она легко перемещается, за счет чего можно быстро и без проблем разделять пространство в доме на нужные функциональные зоны.
