Пол второго этажа по деревянным балкам. Этап #1. Установка балок перекрытия

05.08.2022 в 19:12

Пол второго этажа по деревянным балкам. Этап #1. Установка балок перекрытия

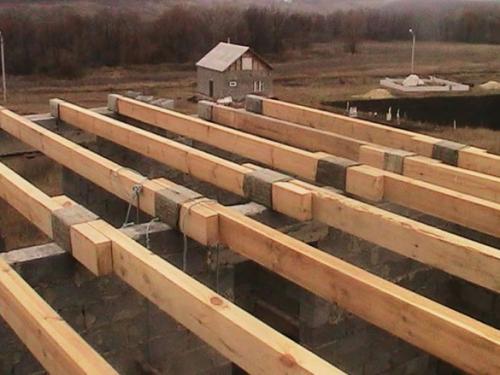

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.

Процесс монтажа в этом случае выполняется следующим образом:

1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопасность.

2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.

3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).

Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.

4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.

5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.

6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.

7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.

Пол второго этажа по деревянным балкам. Этап #1. Установка балок перекрытия

Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:

1. Балки пропитывают антипиренами и антисептиками.

2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладывают на опоры и фиксируют их саморезами.

Брус для пола второго этажа. Деревянные балки перекрытия - размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova Пользователь FORUMHOUSE

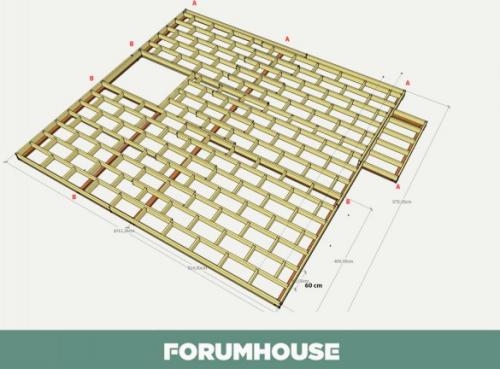

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

Брус для пола второго этажа. Деревянные балки перекрытия - размеры и нагрузки

И подобный случай далеко не единственный.

елена555 Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Брус для пола второго этажа. Деревянные балки перекрытия - размеры и нагрузки

  1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
  2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

Брус для пола второго этажа. Деревянные балки перекрытия - размеры и нагрузки

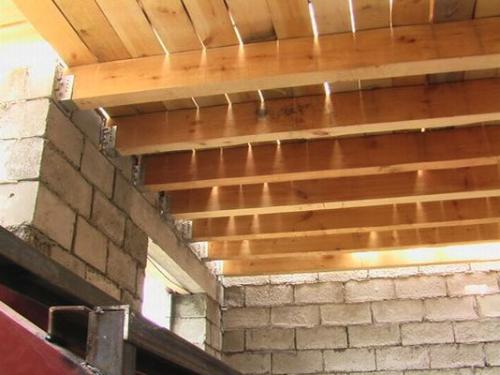

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

  • Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

  • Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Пол второго этажа из фанеры. Устройство междуэтажного деревянного перекрытия

Пол второго этажа по деревянным балкам выглядит несколько иначе, чем конструкция на первом этаже

В этом случае очень важно не утепление, а звукоизоляция перекрытия, чтобы звуки и шаги не были слышны в помещениях на первом этаже

Сечение балок между 1-ым и вторым этажом зависит от перекрываемого пролета:

  • при пролете 2,2 м используют балки сечением 75 на 100 мм;
  • для пролета 3,2 м берут элементы высотой 0,2 м и шириной 0,125 м, но в некоторых случаях подходят изделия с сечением 100х75 мм;
  • для пятиметрового пролета применяют балки сечением 225х150 мм.

Шаг балок подбирают в зависимости от толщины половицы по описанной выше схеме.

При устройстве междуэтажного перекрытия пирог пола по деревянным балкам выглядит следующим образом (снизу вверх):

  • сначала идет потолок первого этажа из ГКЛ;
  • обрешетка для крепления гипсокартона;
  • балки перекрытия;
  • слой пароизоляции;
  • шумоизоляция из минеральной ваты;
  • чистовое покрытие из массивной доски.

Не забудьте все деревянные элементы перед укладкой обработать составами для защиты от гниения и горения.

Монтаж междуэтажного перекрытия

Работы по устройству междуэтажного перекрытия ведутся в таком порядке:

  1. Укладка балок производится на этапе строительства дома. Элементы укладываются с определенным шагом. Способ крепления зависит от материала стен. При укладке на кирпичные, бетонные стены или ограждающие конструкции из пенобетонных блоков балки изолируются от стен посредством двух слоев рубероида. Так они будут надежно защищены от влаги и гнили. Если есть в этом необходимость — проводят работы по усилению лаг второго этажа.
  2. Далее к нижней стороне балок фиксируют деревянную обрешетку для крепления потолка первого этажа. Для обрешетки используют брус сечением 5х5 см. Его крепят с шагом 50 см. По деревянному каркасу подшивают потолок нижележащего этажа.
  3. В пространство между балками укладывают пароизоляционный материал и прикрепляют его степлером к деревянным элементам.
  4. Далее в просветы между балками укладывают звукоизолятор. Звукоизоляция пола в деревянном доме должна быть эффективной и легкой, чтобы не перегружать перекрытие. Для этих целей идеально подойдет минераловатная плита.
  5. После этого приступают к укладке напольной доски.

Источник: https://cabel-electro.ru/novosti/ukladka-fanery-na-lagi-pered-ukladkoy

Пол второго этажа в доме из газобетона. Виды перекрытий для дома из газоблоков

Пол второго этажа в доме из газобетона. Виды перекрытий для дома из газоблоков

Существуют разные конструкции перекрытий для дома из газобетонных блоков, которые отличаются друг от друга степенью прочности и жесткости, а также весом и сложностью изготовления. Для того, чтобы уверенно определять, какие перекрытия лучше для дома из газобетона, надо иметь достаточно точное представление о его конфигурации и условиях эксплуатации. однако, потребуется знание вариантов конструкции перекрытий, которые могут быть использованы в процессе постройки.

Перекрытия в доме из газобетона могут быть выполнены в разных конструкционных видах, с использованием соответствующих материалов. Особо распространены следующие варианты:

  • деревянные балки с настилом из досок;
  • монолитные и сборно-монолитные перекрытия;
  • готовые железобетонные плиты-пустотки;
  • газобетонные плиты.

Все эти конструкции отличаются по способу сборки и используемому материалу, что придает им собственные эксплуатационные качества. Рассмотрим их внимательнее:

Деревянные перекрытия

Пол второго этажа в доме из газобетона. Виды перекрытий для дома из газоблоков

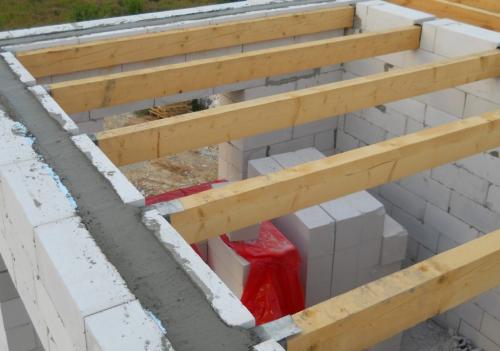

Деревянные горизонтальные плоскости в частном доме из газоблоков — это недорогой и удобный способ изготовления перекрытий. Они обладают важными преимуществами:

  • малый вес;
  • простота монтажа;
  • высокая скорость сборки (нет нужды выжидать, когда материал наберет конструкционную прочность);
  • возможность точечного ремонта (прогнившую или потрескавшуюся балку можно заменить, не меняя всю конструкцию).

Еще одним достоинством деревянных перекрытий является низкая стоимость, что часто становится основным определяющим фактором. Однако, у подобных конструкций есть и недостатки:

  • древесина нестабильна, склонна к короблению или гниению;
  • материал горюч, что требует дополнительной обработки и принятия мер предосторожности;
  • существует ограничение по длине пролетов (не более 6 м), чтобы избежать чрезмерного прогиба под нагрузкой;
  • в регионах с возможными сейсмическими проявлениями интенсивностью свыше 8 баллов, деревянные перекрытия допустимы только в домах не более 2 этажей.

Конструкция деревянного перекрытия достаточно проста. На определенном уровне высоты на газобетонные блоки устанавливается армпояс, поверх которого укладывают слой гидроизоляционной отсечки (как правило, двойной слой рубероида). На него устанавливаются деревянные балки толщиной от 50 до 200 мм и высотой от 200 до 400 мм. Сечение выбирается исходя из величины предполагаемых нагрузок, а также из условий эксплуатации. Шаг установки балок — 300-600 мм. Глубина опирания (погружения балок в стену) составляет 120-150 мм. Как правило, концы балок оборачивают дополнительным изолирующим слоем из рубероида и крепят к армпоясу с помощью металлических уголков с защитным покрытием (оцинковка).

Эти балки представляют собой опорную систему. Снизу к ней прикрепляют слой паро-гидроизоляционной мембраны, после чего подшивают черновой потолок из ОСБ или досок. Затем сверху укладывают слой звуко-теплоизоляции (как правило, минвата), укрепляют еще один слой паро-гидроизоляционной мембраны и укладывают дощатый настил, образующий черновой пол верхнего этажа. После этого остается только чистовая отделка (монтаж потолочного и напольного покрытий).

Монолитное и сборно-монолитное перекрытие

Пол второго этажа в доме из газобетона. Виды перекрытий для дома из газоблоков

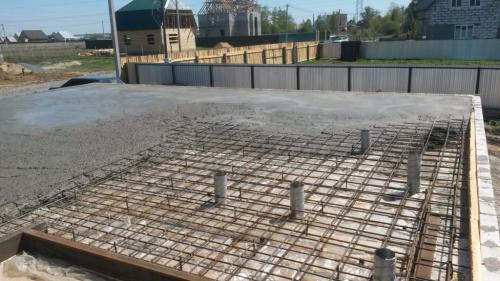

Монолитное перекрытие — это железобетонная плита, которую заливают прямо на площадке. Для этого в плоскости нижней поверхности будущего перекрытия устанавливают настил из досок или листовых материалов. Он будет играть роль опалубки, и впоследствии демонтирован за ненадобностью.

Поверх настила укладывают слой гидроизоляции (как правило, обычный полиэтилен). На него устанавливают арматурный каркас из металлических рифленых прутков (диаметром 8-10 мм), связанный отожженной стальной проволокой толщиной 1-1,2 мм. Затем производится заливка бетона и выдержка до момента набора конструкционной прочности.

Монолитное перекрытие в доме из газобетона может иметь достаточно большой размер, что выгодно отличает его от деревянных конструкций. Однако, придется обеспечить прочность и неподвижность настила (днища опалубки), что потребует большого расхода материалов и трудозатрат. Опорная система должна представлять собой сплошную ровную плоскость, способную выдержать вес бетонной отливки вместе с арматурным каркасом, а это весьма серьезная нагрузка. Придется использовать сложную систему подпорок, образующих точечные опоры по всей площади перекрытия.

Кроме того, вес монолитной бетонной плиты достаточно велик, появится значительная нагрузка на стены и фундамент. Как правило, подобный тип перекрытия используют для нижнего этажа (между цоколем и первым этажом). На верхних ярусах принято использовать более легкие конструкции.

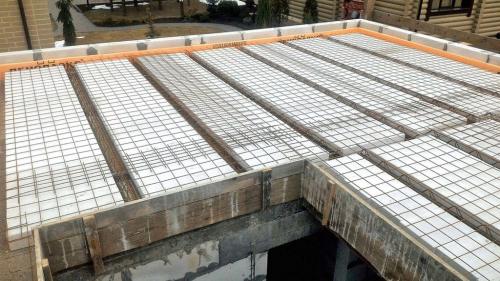

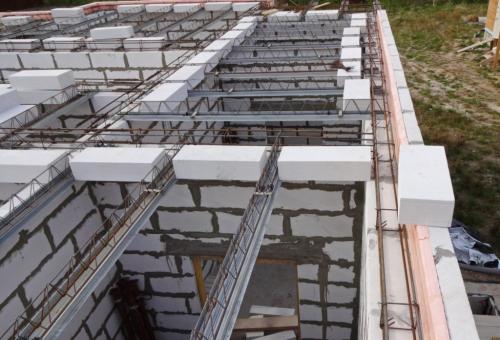

Сборно-монолитное перекрытие практически ничего общего с монолитным типом не имеет.

Пол второго этажа в доме из газобетона. Виды перекрытий для дома из газоблоков

Это конструкция, состоящая из поперечных балок, установленных с определенным интервалом. Между балками устанавливаются специальные вкладыши из газобетона. Их форма позволяет плотно и надежно закрепить блоки на месте. Верхняя часть балок имеет арматурный каркаса, образующий род фермы. После укладки всех блоков, зазоры между ними, приходящиеся как раз на места размещения арматуры, заливают бетоном.

Как сделать пол в ванной на втором этаже. Выбор материала для отделки пола

Когда дом, еще не построен и находится на стадии строительства, то вместо деревянных балок для пола лучше использовать двутавровые балки из металла. После этого происходит залив бетона. Если деревянный пол в ванной комнате имеет такую конструкцию, то на него можно уложить любой материал в качестве напольного покрытия. Данная конструкция подходит только для ванной комнаты, которая будет располагаться на первом этаже.

Если ванная в деревянном доме планируется располагаться на втором этаже деревянного дома, то создание подобной конструкции запрещается. В данной ситуации основа должна быть ровной и прочной. Стяжка должна занимать всю комнату. Необходимо сделать правильный расчет нагрузки на балки, так как стяжка имеет огромную массу. Из-за неправильного распределения пол может провалиться.

Но все же, если вы решили использовать керамическую плитку в качестве напольного покрытия в ванной комнате на втором этаже, то для этого нужно сделать маленьким расстояние меж балок, а также увеличить их сечение. Уровень перекрытия нужно опустить на десять сантиметров.

Данная процедура планируется проводиться, если дом находится на стадии проектирования. Но, если дом построен, то эти изменения необходимо провести обязательно. Однако лучше всего в данном случае остановиться на древесине. Древесина выглядит эстетично, является экологически чистым материалом. Можно использовать линолеум и ламинат, так как данные материалы не имеют высокую стоимость. Просто необходимо провести качественную гидроизоляцию.

Пол второго этажа по плитам. Деревянные перекрытия

Вне зависимости от первоначальных планов при строительстве дома в любом случае потолочные балки перекрытия присутствуют и, как правило, они должны быть достаточно прочными, если дом монтируется по всем правилам.

Пол второго этажа по плитам. Деревянные перекрытия

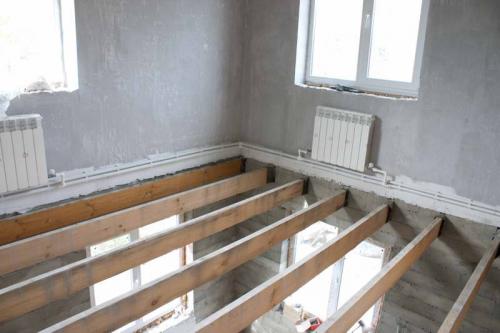

Устройство пола второго этажа следует начинать именно с данных балок. Если дом на стадии строительства и в проекте запланировано использование второго этажа, следует помнить, что размер балок зависит от размера пролета.

Например:

  • сечение балки 75×100 мм при пролете 2200 мм;
  • 100×175 мм или 125×200 мм при пролете 3200 мм

Иногда используют доски, которые сшиваются между собой, образуя имитацию бруса. Но, как показывает практика, в большинстве случаев применяют балки размеров 150×150 мм или 200×200 мм. Направление укладки балок выбирается по направлению самого меньшего расстояния между стен. Балка своими концами должна опираться на стену не менее 90 мм. Рекомендуется балки использовать из сосны, так как материалы из данного вида дерева обладают достаточной легкостью, но в тоже время выдерживают большие нагрузки. При этом дерево должно быть полностью сухим и хорошего качества.

Установка бруса выполняется в предварительно подготовленные углубления в кирпичной кладке или же тоже в брусе. Следует помнить, что балки перед установкой необходимо обработать соответствующими защитными составами. Если деталь будет опираться на кирпичную стену, в местах соприкосновения дерева с кирпичом необходимо проложить гидроизоляционные материалы. Если дом деревянный, в углублении в стене, куда будет устанавливаться балка, рекомендуется проложить паклю или другой материал с такими же свойствами.

Далее к балкам прибивают черновой пол, который одновременно служит черновым потолком. Если по каким-то причинам детали уложены на небольшом расстоянии, бывают попытки сэкономить на черновой доске, и к балкам сразу прибивают чистовой потолок. Не следует этого делать, так как материал, который используется для чистовой подшивки, не всегда способен выдерживать нагрузки, которые возникают после укладки утеплителя и защитных компонентов.

Есть еще один вариант монтажа чернового пола. К балкам с обеих сторон по всей длине, крепится брусок 40×50 мм или 50×50 мм, и уже на эти бруски монтируется черновой пол в размер, соответствующий ширине между балками.

Менее распространенный способ – это в балках делают пазы, в которые устанавливаются доски чернового пола. При таком вариант размер бруса необходимо подбирать с учетом размера данных пазов.

После укладки черновой доски следует уложить термозащитную пленку (тип данного материала используется любой). Пленка укладывается между балок так, чтобы ее края налегали на саму деталь. Желательно пленку закрепить с помощью степлера. Следует помнить, что пленка укладывается гладкой стороной вверх, а шершавой – вниз. В противном случае она не сможет выполняться свои функции. В качестве дешевых материалов в данном случае можно использовать рубероид или просто растров из глины и песка.

Пол второго этажа по плитам. Деревянные перекрытия

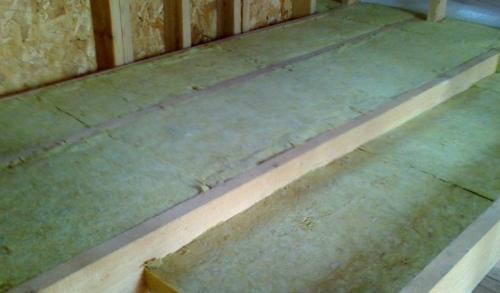

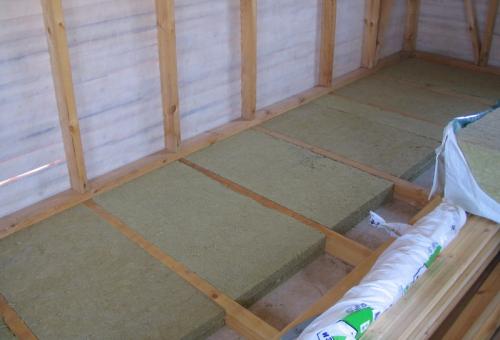

После того, как пленка уложена, укладывается утеплитель. В качестве него можно использовать различные материалы. Самым распространенным является минеральная вата. Что касается данного продукта, вне зависимости от рекламных обещаний и советов знающих специалистов, необходимо помнить, он изготовлен на основе стекловолокна, связующим элементом являются фенольные смолы. В любом случае испарения будут присутствовать, и микроскопическая пыль также. В некоторых случаях пространство между балками засыпают керамзитом, шлаком, опилками или укладывают пенопласт. Если необходимо обеспечить повышенную звукоизоляцию, целесообразно использовать пенофол и песок. В пространство между балок укладывается слой пенофола и засыпается слоем песка около 5 см.

Пол второго этажа по плитам. Деревянные перекрытия

Кстати, в старину в качестве звукоизоляции еще использовали смесь земли с дубовыми листьями – это самый дешевый способ. В любом случае, следует учитывать, что слой утеплителя должен быть не менее 50 мм, иначе он не будет выполнять свои функции. Если помещение второго этажа будет постоянно отапливаться и использоваться как жилое, утеплитель в межэтажном перекрытии можно исключить (достаточно обеспечить хорошую звукоизоляцию).

Следующим действием будет укладка еще одного слоя пленки, выполняющей функции пароизоляции. Ее можно уложить непосредственно на утеплитель, но лучше, если между утеплителем и пленкой будет небольшое пространство. Поэтому крепится пленка непосредственно к балкам.

После всех операций начинается укладка пола на втором этаже. Для монтажа используют обрезную доску без паза, если пол предполагается далее покрывать ДСП или другими плитами. В идеале применять половые доски с пазом. В данном случае они ложатся плотно, без каких-либо зазоров.

В качестве экономии материала в некоторых случаях доски укладываются сразу на балки. Но в идеале на балки нужно уложить бруски сечением 50×50 мм на расстоянии, равном расстоянию балок, и уже на них проводить укладку пола.

Как выровнять деревянный пол на втором этаже. Как выровнять деревянный пол: пошаговая инструкция

Деревянный пол – самый эксплуатируемый элемент внутренней конструкции частного дома, квартиры. Обязательно наступает момент, когда его надо ремонтировать. Или менять в связи с полным износом, но до этого доходит редко.

Ремонт заключается в устройстве или замене верхнего покрытия. Для этого требуется привести существующее дощатое покрытие – черновой пол – в должный вид. Начать надо с.

Деревянное основание должно быть прочным плоским и ровным. Когда этого нет, то ваше новое напольное покрытие (ламинат, плитка, линолеум), расположенное поверх неровного основания, будет выглядеть безобразно. Здесь же отметим, что если в доме есть собака, то укладка плитки, ламината – самое верное решение.

Выравнивание пола производится по окончании всех отделочных работ.

Виды неровностей

Неровные деревянные основания пола делятся на две категории: общий наклон и неровности внутри его периметра. Когда весь пол имеет уклон, на вторую категорию не обращают внимания: она ликвидируется при общем выравнивании.

Если все четыре стороны периметра находятся на одном уровне, а проблема в провесах или неровностях отдельных мест, этот локальный недостаток устраняется по-другому: добавлением подложки или нанесением выравнивающего состава, остружкой выпирающих досок.

Рассмотрим, как выровнять деревянный пол не срывая доски.

Скрипучесть

У старых полов может быть ещё один очень существенный недостаток: скрипы. Их надо устранить в первую очередь.

Причины скрипа

Каждый скрип индивидуален, но общие причины следующие.

  • Изначально были уложены доски с повышенной влажностью. После высыхания они деформировались и при нагрузке трутся одна об другую.
  • Большое расстояние между лагами: доски прогибаются при нагрузке.
  • Тонкие доски.
  • Из-за усыхания древесины ослаб крепёж.
  • В помещении высокая влажность.

Устранение двух последних понятно, а вот с остальными придётся повозиться.

Начать следует с подтяжки или замены крепежа.

Рекомендуются только саморезы.

Они различаются по цвету.

Чёрные с головкой стандарта PH (Phillips). D 3,5 – 4,8; L 16 – 150 мм. Закалённые, фосфатированные. С большим шагом резьбы. Недорогие, хрупкие, недостаточно защищённые от ржавления. Шлиц часто срывается. Для внутренних работ.

Жёлтые с головкой PZ (Pozidrive)D 1,5 – 6; L 10 – 250 мм. Более дорогие, оцинкованные, с хорошей стойкостью к коррозии. Не головке имеются диагональные лучики (двойной крест). Надёжный шлиц. С меньшим шагом резьбы. Закручиваются только битой с обозначением PZ. Универсальные, для наружных и внутренних работ.

Для всех работ по выравниванию полов рекомендуются жёлтые. Далее именно их будем называть крепежом или саморезами.

Если скрип не прекратился, проверяется (по расположению крепежа). Если оно превышает рекомендованное, придётся привести его в нормативное.

Если единичные скрипы остались, в этих местах сверлится отверстие, через которое заливают монтажную пену. Втирание порошкового графита в небольшие и не длинные щели также помогает.

Скрип половиц друг об друга устраняется пропилами между досками дисковой пилой или болгаркой с пильным диском. Главное при такой операции – не попасть в крепёжный элемент.

Скрип тонких досок устраняется настилом сверху плитного материала.

Одновременно с этими операциями надо исследовать элементы пола на наличие насекомых-древоточцев и грибковых заболеваний. Поражённые места вырезаются, или доска меняется полностью. Новые древесные материалы, в том числе плитные, обязательно подвергаются огнебиозащите.

Подробно про устранение скрипа деревянного пола мы писали в.

Выравнивание пола с общим наклоном

Этот дефект означает, что какая-то сторона периметра комнаты ниже, чем другая. Чаще всего бывает в деревянном доме. Лучший способ проверить пол на общий уклон – использовать лазерный уровень. Это можно сделать с помощью недорогого линейного лазера, но более точные результаты получаются с помощью ротационного лазерного уровня.

Он проецирует идеально ровную линию по всей комнате. Чтобы увидеть, что пол не горизонтален, надо измерить расстояние между лазерной линией уровня на стенах и полом в разных местах по периметру помещения.

Уклон более 1 см устранить подложками под финишное покрытие не удастся. Единственный выход – выравнивание деревянного пола фанерой или ОСП по тонким лагам.

Фанера или ОСП

На выбор материала для выравнивания пола в сухих помещениях влияет его цена. Фанера (ГОСТ 30427-96) марок ФК или ФСФ надёжная, но дорогая (даже нешлифованная).(ориентированная стружечная плита, ГОСТ Р 56309-2014) стоит дешевле, более экологична при производстве (делается из отходов), но проигрывает по физико-механическим свойствам.
