Пирог пола в деревянном доме. Полы по лагам в деревянном доме

26.07.2022 в 20:00

Пирог пола в деревянном доме. Полы по лагам в деревянном доме

Сегодня я расскажу как делаю полы в своём доме. Лаги из бруса 100х150 с шагом 60см под плитный утеплитель (60х120х5). Лаги обработал антисептиком. Снизу к лагам прикрутил на саморезы черновой пол. Между досок небольшие промежутки для экономии материала. Доски, которые использовал это все обрезки от строительства и от старого забора. Эти доски тоже обработал антисептиком. Купил пленку ИЗОСПАН А ЦОКОЛЬ. Она крепится со стороны подвала к серновому полу. вот думаю есть смысл ее лепить или нет. Почему-то я негативно отношусь ко всем плёнкам. Но ее рекомендуют. По сути это не пленка, а что то типа мембраны.
Пойдем дальше лепить пирог. Между лаг уложил утеплитель в 150мм это три слоя. С перекрытием стыков. Затем сверху по лагам уложил половую доску. Доска шип-пас 27х90. Доску тоже обработали антисептиком. Всё что касается красить это делает жена. Доска была не сухая (дешевле в несколько раза), поэтому прикрепил ее рейками к лагам через одну на несколько саморезов. За лето два раза стягивал, т.к. рассыхается. Сейчас вроде высохла (прошел почти год) поэтому пока зима, работы мало, решил доделать это дело. Откручиваю рейки, чищу стыки от мусора, собираю пол, домкрат упираю в стену и стягиваю полы, прикручиваю каждую саморезами к каждой балке. Дальше сверху уложу OSB-9, на нее ДУМАЮ пленку ИЗОСПАН B FS(вроде так, с одной стороны как фольга), а сверху будут теплые полы(без стяжки). Видел пару примеров. Расскажу все позже.

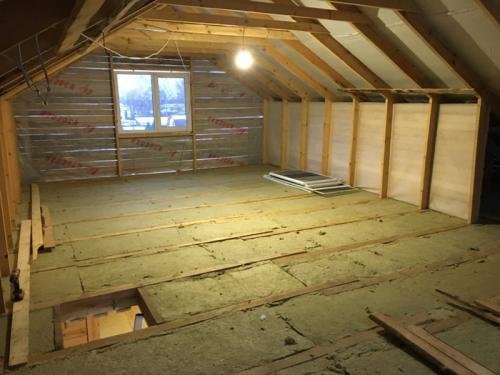

По такому же принципу между первым и вторым этажом и вторым и чердаком. Только чердачное перекрытие думаю утепление в 150 мало, там приколочу на лаги по доске 50х100 и получится утепление в 200. Лучше получится удержать тепло из дома.
Да, не сказал. Подвал скорее всего будет с плюсовой t, т.к. если буду ставить радиаторы, то все трубы к ним по подвалу пущу.
Данный пост не является инструкцией, как надо делать полы. Это лично мое видение. Так я делаю себе полы. Если кому-то есть что предложить-буду рад почитать.

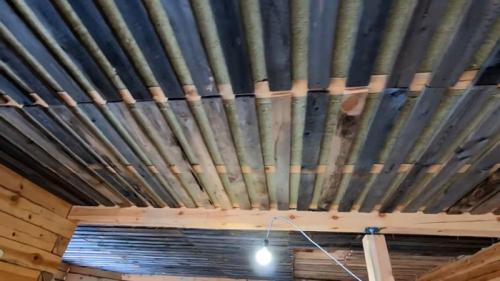

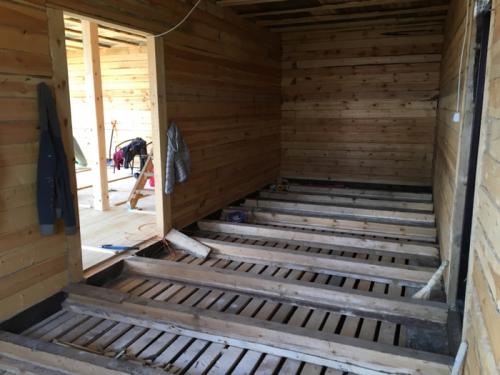

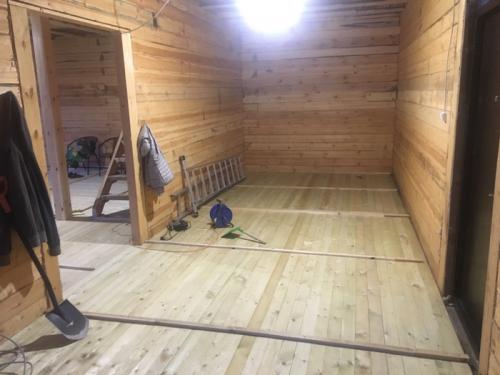

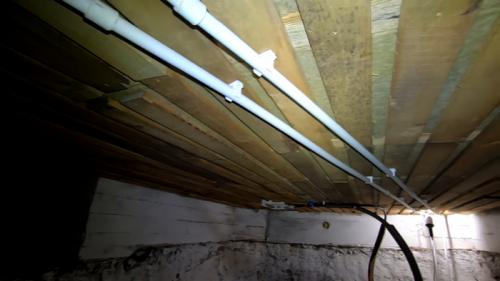

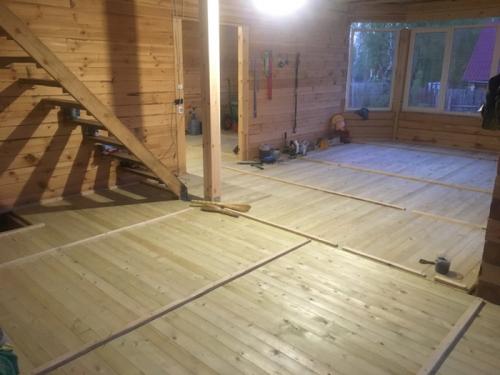

Прилагаю фото. Порядок может быть нарушен. В предыдущем посту само приложение так загрузило фото. Я выбирал последовательно.

Пирог пола в деревянном доме. Полы по лагам в деревянном доме

Пирог пола в деревянном доме. Полы по лагам в деревянном доме

Пирог пола в деревянном доме. Полы по лагам в деревянном доме

Пирог пола в деревянном доме. Полы по лагам в деревянном доме

Пирог пола в деревянном доме. Полы по лагам в деревянном доме

Пирог пола в деревянном доме. Полы по лагам в деревянном доме

Пирог пола в деревянном доме. Полы по лагам в деревянном доме

Пирог пола первого этажа. Почему в деревянном перекрытии первого этажа образуется влага

Выше мы показали «страшилки». Пора узнать, из-за чего появилась влага в деревянном перекрытии и стали гнить балки.

Игорь3

В доме из видео, большое количество строительных ошибок. Само строение тоже необычное. Сначала владелец построил туалет. Затем поставил рядом гараж-ракушку. Потом прилепил ещё два контейнера. Пристроил комнату, а сверху возвёл мансарду и накрыл всё общей крышей. В качестве фундамента – бетонные столбики. Они просели. Дом перекосило. Хозяин решил его отремонтировать. При подъёме и передвижке дома мы увидели, что в перекрытии первого этажа скопилась вода, которая сконденсировалась из водяного пара идущего изнутри дома наружу. И это ещё не всё.

Перечислим основные ошибки:

  1. Главный «косяк» строителей – снизу пола натянута паронепроницаемая плёнка.
  2. Высота пола над сырым и холодным грунтом всего 5 см.
  3. Из-за пароизоляционной плёнки весь конденсат стёк и скопился под полом. Также конденсат стекал с металлических стен встроенных в дом контейнеров.
  4. Утеплитель смонтирован выше пароизоляции. Образовались «карманы», где скопилась вода, которая полилась после того, как разрезали плёнку.

Теперь объясним физику процесса появления конденсата в перекрытии при неправильной пароизоляции. В воздухе тёплого помещения содержится водяной пар. Водяной пар, из-за разности давлений, стремится попасть из теплой зоны в холодную, т.е. идёт из комнаты на улицу. В нашем примере — под пол, где в мае ещё был лёд. Влагонасыщенный воздух прошел через паропроницаемую мембрану, которую строители смонтировали над утеплением. Попал в теплоизоляцию. Не смог выйти наружу, т.к. «упёрся» в пароизоляцию. Водяной пар сконденсировался и, на плёнке, образовалась вода.

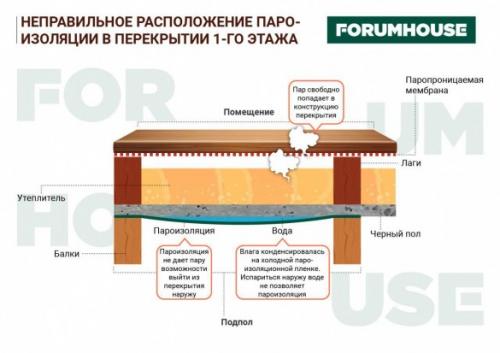

Пирог пола первого этажа. Почему в деревянном перекрытии первого этажа образуется влага

Запомните! Пароизоляционная плёнка в отапливаемом доме ставится только изнутри помещения, а не снаружи. Толщина утеплителя определяется теплотехническим расчётом, а не берётся на глазок.

Игорь3

В этом перекрытии плёнки перепутали местами. Со стороны помещения, под половым покрытием, должна была стоять пароизоляционная пленка. Она защищает перекрытие от попадания пара изнутри дома. Под перекрытием, со стороны улицы, должна стоять паропроницаемая мембрана . Она не мешает водяному пару выйти из конструкции.

Пирог пола по грунту

Самым дешевым вариантом нижнего уровня после земляного пола, который в настоящее время нигде не используется, является пол по грунту. В строительных нормах СП 31-105 указано устройство полов по грунту с тремя минимальными слоями:

  • щебеночная подсыпка толщиной 10 см минимум;
  • пленка полиэтиленовая 0,15 мм;
  • плита бетонная толщиной 10 см минимум.

Для обеспечения подвижности конструкции примыкание к стене организовывается через демпферный слой, решающий несколько задач:

  • гашение вибраций и структурных шумов;
  • отсутствие жесткой связи с элементами фундамента или цоколя во избежание разрушения;

Во время возможных просадок и вспучивания грунтов основания плита пола по грунту свободно перемещается в вертикальном уровне, не разрушая цоколь, ростверк или МЗЛФ.

Необходимость остальных слоев пирога пола по грунту обусловлена улучшением эксплуатационных характеристик конструкции:

  • подбетонка – стяжка из тощего (В7,5) бетона для обеспечения ровной поверхности при укладке рулонной гидроизоляции и герметизации стыков, защита материала от множественных проколов острыми краями щебня;
  • теплоизоляция – ковер из экструдированного высокоплотного пенополистирола позволяет сохранить под зданием тепло недр, за счет этого полностью избавиться от морозного вспучивания, повысить эксплуатационный ресурс фундамента и снизить потери тепла в полах;
  • арматурный пояс – воспринимает растягивающие нагрузки в нижнем уровне стяжки;
  • контуры теплого пола – повышают комфортность проживания, снижают расходы на обогрев.

Важно! При использовании проволочных сеток для армирования стяжки и контуров теплого пола необходимо увеличить толщину конструкции – диаметр труб + 2 см .

Пирог пола каркасного дома. Последовательность слоев и их назначение

Пол с утеплением в каркасном доме — не слишком сложная конструкция. Снизу должна быть ветрозащита, чтобы утеплитель не выдувался, но пар выходил. Утеплитель и лаги — это понятно, а сверху они должны быть прикрыты гидро/пароизоляцией, которая ограничивает (лучше — исключает) попадание пара и влаги внутрь утеплителя.

Если сделать пол в каркасном доме по такой схеме, будет довольно тепло. Высота и шаг лаг рассчитываются исходя из планируемой нагрузки. Но высота лаг должна быть не меньше толщины слоя утеплителя, а его толщина зависит от региона. Но меньше, чем 100 мм в нашей стране и ставить-то почти негде. Ближе к Северу нужны все 150 мм или даже больше.

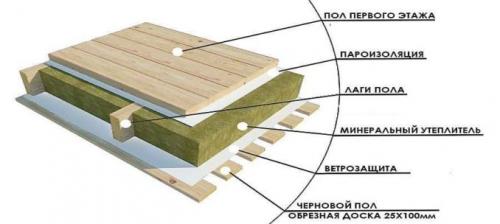

Пирог пола каркасного дома. Последовательность слоев и их назначение

Схема расположения материалов

Итак, слои пола в каркасном доме (снизу вверх):

  • Черновой пол. Может быть обрезная доска. Есть и более экономный вариант — без сплошного настила, а только бруски по лагам, которые будут поддерживать утеплитель.
  • Ветрозащита. Она обязательно паропроницаемая. Ее функция — защищать утеплитель от продувания и давать возможность парам, которые попали в минеральную вату, выходить.
  • Минеральный утеплитель или другой с достаточной степенью влагопроницаемости, который уложен между лагами.
  • Пароизоляция укладывается на утеплитель. Она не пропускает ни воду, ни пар. При монтаже заводится на стену и там закрепляется. При настиле этого слоя важно стараться сделать его герметичным насколько это возможно.
  • Последний слой — напольное покрытие. Это могут быть доски, фанера в два слоя. Можно и другие листовые материалы использовать.

Вот такой несложный получается пирог. Но это самая простая из схем. При правильном подборе толщины утеплителя будет достаточно тепло. Дуть не будет точно, но топить придется основательно.

Пирог утепления пола. Пирог пола в деревянном доме – инструкция по монтажу

Стремление к экологической безопасности выгоняет городских жителей поближе к природе. И все чаще строительным материалом становится дерево. И это понятно. Деревянный дом обладает многочисленными преимуществами по сравнению с каменным или выстроенным из искусственных материалов по современной технологии. Одной из самых важных частей дома является правильно уложенный пол.

Делаем полы в деревянном доме своими руками

Почему так важно качество пола?

При строительстве дома заботятся не только о его красоте, но и том, чтобы в нем было тепло и уютно. Утепление стен – это еще полдела. Дом должен быть защищен от холода снизу. Дерево – это природный материал подверженный гниению, поэтому важна и надежная изоляция от влаги. И, наконец, он должен выглядеть красиво и соответствовать внутренней отделке помещения. Для того, чтобы все цели были достигнуты, не достаточно положить доски на бетонное основание.

Пол в доме должен быть ровным, теплым, красивым и долговечным. Все эти качества достигаются с помощью укладки пола в несколько слоев:

  • основание;
  • тепло– и пароизоляция;
  • черновой пол;
  • чистовое покрытие.

Схема слоев пирога бетонного пола

Бетонный пол в деревянном доме

Похоже на слоеный пирог, не правда ли? Поэтому его и называют пирог пола. Его правильное обустройство поможет избежать:

  • высоких энергозатрат на отопление дома;
  • излишней влажности, которая неизбежно приведет к появлению плесени и грибка;
  • подгнивания внутренних деревянных конструкций.

Виды перекрытий и их особенности

Выбираем перекрытие и делаем полы в деревянном доме

Дома могут иметь разную конструкцию. Ее нужно учитывать при обустройстве полов. Укладка пола первого этажа зависит от того, есть ли цокольный этаж, или он будет укладываться непосредственно на фундамент. Здесь нужна надежная тепловая и паровая защита.

Для межэтажных перекрытий важнее звукоизоляция, так как основную нагрузку по сохранению тепла и защиты от влажности несет нижний и верхний пол.

На фото пример потолочного перекрытия

Чердачное помещение тоже необходимо отделять от жилого утепленным полом, чтобы избежать потери тепла через перекрытия верхнего этажа.

Варианты пола

Виды полов для деревянного дома

Пол может быть деревянный или бетонный. Выбор зависит от желания хозяина и технической возможности.

Пол из дерева – достоинства и недостатки

Деревянные полы в частном доме

Казалось бы, ответ прост – в деревянном доме должен быть деревянный пол. Его проще, дешевле и быстрее сделать, не прибегая к услугам профессиональных строителей. Конструкция будет достаточно легкой и ее выдержит любой фундамент. Опять же – это экологически чистый вариант и он хорошо вписывается в интерьер.

Деревянные полы склонны к гниению, особенно если не было нанесено защитное покрытие

Однако есть несколько «но». Деревянный пол прослужит максимум 10 лет. Дерево имеет свойство гнить, как бы вы ни защищали его от внешних воздействий. Кроме того, жуки древоточцы тоже сделают свое дело. Для деревянного пола важна постоянная влажность в доме – не более 60 %. Иначе пол начнет деформироваться и гнить. Укладка деревянного пола должна делаться с особой тщательностью, чтобы впоследствии он не перекашивался и не скрипел.

Бетонный пол

Главным его достоинством является долговечность. На него можно положить любое чистовое покрытие – ламинат, линолеум, керамическую плитку. Однако это довольно тяжелая конструкция, которую выдержит не всякий фундамент. Бетон используют только для укладки пола нижнего этажа.

В современных деревянных коттеджах, как правило, есть цокольный этаж, где обустроены котельная, мастерская или другие подсобные помещения. Для перекрытия между цокольным и первым этажом лучше использовать бетонные плиты. Это более дорогой вариант, чем деревянные лаги, зато более надежный.

Требования к полам в деревянном доме

Выбор тепло- и гидроизоляции

В качестве теплоизоляции можно выбрать несколько материалов. Наиболее экологичный – это керамзит. Он недорогой, негорючий, не гниет, на нем не образуется плесень. Но его теплоизоляционные качества оставляют желать лучшего.

На фото утеплитель керамзит

Еще один экологически чистый материал – это опилки. На пилорамах их можно добыть практически бесплатно. Они обладают низкой теплопроводностью, подходят для утепления чердачного перекрытия. К недостаткам можно отнести их способность со временем уменьшаться в объеме, подверженность воздействию влаги и, как следствие, образованию грибка. Снизить эти риски можно с помощью добавок – глины, цемента, извести или борной кислоты, как антисептика.

Опилки как утеплитель

Минвата (или стекловата) – также бюджетный вариант. Она не горит, хорошо держит тепло и обладает высокими звукоизолирующими свойствами. Но ее укладка требует соблюдения определенной технологии, к тому же, она может вызывать аллергию и раздражение кожи.

Пирог пола в квартире. Классическая сухая стяжка

Под сухой стяжкой понимается многокомпонентная система и способ создания напольного покрытия без мокрых процессов. Пирог пола состоит из нескольких слоев, каждый из которых выполняет определенные функции.

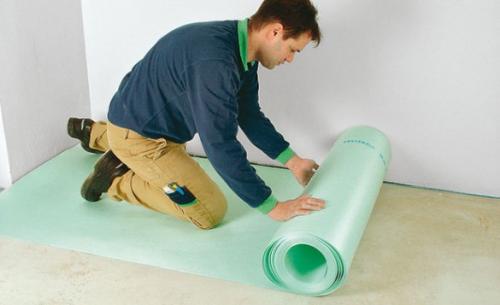

Гидроизоляция – чаще всего толстая полиэтиленовая пленка, но в зависимости от типа основания, это могут быть и специализированные мембраны, и битумная, и наплавляемая изоляция. Последние два типа актуальны на плитных основаниях, когда речь идет о перекрытиях первого этажа с неотапливаемым подвалом или непосредственно по грунту.

Пирог пола в квартире. Классическая сухая стяжка

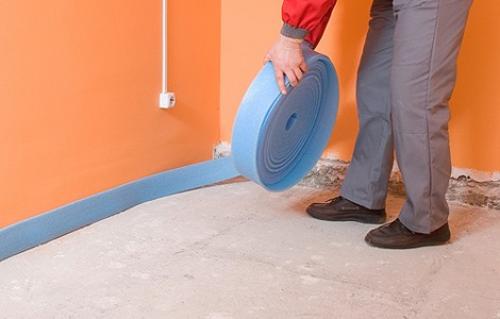

Компенсационная (демпферная) лента – прокладка между стеной и основанием, с которой будет контактировать слой наполнителя. Имеющиеся в продаже разновидности изготавливаются из вспененного полиэтилена, могут иметь клейкую полосу для удобства монтажа и «юбку» из клеенки, спускающуюся на черновое покрытие. Замену готовой изоляции вырезают из подложек типа Изолона и других вспененных материалов толщиной в 5 – 10 мм. Ширина ленты должна быть больше предполагаемой толщины слоя стяжки, лишнее срежется. При финишной отделке лента закроется плинтусом, монтируемым на стену.

Пирог пола в квартире. Классическая сухая стяжка

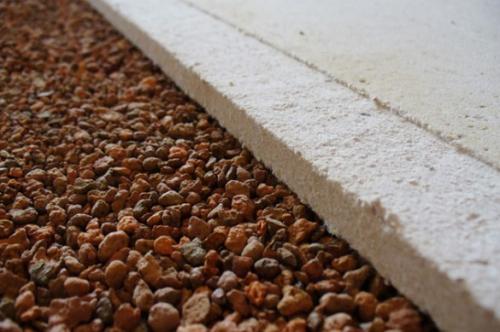

Наполнитель – ровный, утрамбованный слой сухой засыпки из мелких композитных материалов: керамзита и отсева, перлита (крупный вспученный песок), шлака, шлаковой пемзы и др. Чаще всего применяется керамзит разных фракций.

Пирог пола в квартире. Классическая сухая стяжка

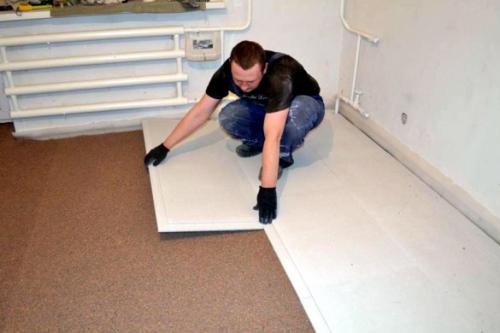

Черновое покрытие – листовые материалы, укладываемые поверх засыпки, они становятся основанием под финишную отделку. Это может быть ЦСП, ДСП, ОСП и подобные, но наиболее востребованы ГВЛ и ГВЛВ, в готовых системах сухой стяжки листы уже с монтажным пазом.

Пирог пола в квартире. Классическая сухая стяжка

Пирог пола в деревянном доме на сваях. Назначение утепления пола в свайном доме

Главная особенность каркасного здания на сваях – наличие свободного пространства между поверхностью земли и тыльной стороной пола. В результате именно через нижнее перекрытие происходит самое значительная утечка тепла. Особенно это касается конструкций, которые не защищены по периметру фальш-цоколем: в таком случае холодный ветер в зимнее время свободно «гуляет» в подполье. Также следует учесть, что свайный фундамент часто используется на болотистых почвах: в таком случае на здание снизу воздействует не только холод, но и влага.

Если пренебречь дополнительными мероприятиями по эффективной теплоизоляции пола, хозяевам дома придется столкнуться с такими проблемами:

  • Финансовые расходы в холодное время года существенно возрастут, так как придется компенсировать значительные тепловые потери увеличением температуры радиаторов отопления. Если этого не сделать, в доме будет очень неуютно.
  • Скапливание конденсационной влаги внутри технического подполья. На поверхности холодного пола начнет образовываться конденсат.
  • Из-за постоянного увлажнения деревянные элементы конструкции будут гнить и покрываться плесенью и грибком.

Грамотное утепление пола в доме на винтовых сваях позволит уберечься перечисленных негативных явлений.

Между перемычками укладывают слой утеплителя, щели «задувают» пеной Источник 9dach.ru

Какой утеплитель использовать

Утеплитель для пола каркасного здания на свайном фундаменте, кроме способности хорошо удерживать тепло, должен быть легким, простым в укладке и обладать отличной влагостойкостью.

Пенопласт

Достаточно хороший утеплитель, получивший широкое распространение из-за своей дешевизны. Однако следует взять во внимание, что замерзание пропитанного влагой пенопласта провоцирует его постепенное разрушение. В результате его теплоизоляционные характеристики резко падают, и холод получает прямой доступ в помещение. Использовать пенопласт разрешается только в комбинации с надежной влагозащитой.

Пеноплекс

Экструдированный пенополистирол является более дорогой модификацией пенопласта. Для него характерны отличные прочностные качества и практически полное отсутствие водопоглощения. Это позволяет материалу стойко переносить низкие температуры в условиях постоянной влажности. Для сообщения пеноплексу огнестойких качеств в его состав вводятся антипирены.

Минеральная вата

Отличный вариант, чтобы обустроить теплый пол в каркасном доме. Для этого материала характерны высокие теплоизоляционные характеристики и абсолютная не горючесть. Минеральная вата не боится никаких биологических воздействий.

В качестве утеплителя строители предпочитают применять минеральную вату Источник krutopol.com

Слабые стороны материала:

  • Плохая переносимость влаги. Попадание на поверхность утеплителя воды провоцирует его проседание и снижение теплоизоляционных характеристик.
  • Дороговизна. За приобретение минеральной ваты придется выложить на порядок больше денег, чем за пеноплекс.

Выпускают этот материал в форме плит и рулонов. Первый вариант более удобен для проведения теплоизоляции пола в здании на свайном фундаменте. Плиты имеют преимущество в жесткости и сопротивляемости механическим воздействиям.

Керамзит

В домах на винтовых сваях этот утеплитель применяется довольно редко, что объясняется его невысокими теплоизоляционными характеристиками. Чтобы добиться нужной утепляющего эффекта, приходится насыпать слой приличной толщины: это скрадывает жилое пространство и утяжеляет общий вес конструкции. Тех, кто все же решается применять керамзит для утепления пола на сваях, прельщает значительная простота его укладки.

Дополнительные материалы

Кроме утеплителя, для работы понадобятся следующие материалы:

  • Черепной брус.
  • Обрезная доска, фанера, плиты ОСБ или ДСП.
  • Гидроизоляционные материалы (пергамин, рубероид или полиэтилен).
  • Пароизоляционная мембрана.
  • Звукоизоляционные плиты. Их можно заменить дополнительным слоем минеральной ваты.
Схема устройства пола в деревянном доме Источник chrome-effect.ru
Теплый пол в доме: системы отопления, их плюсы и минусы, нюансы выбора и особенности монтажа

Порядок работы

Теплый пол в каркасном доме на сваях обустраивается в следующей последовательности операций:

  • Установка черепного бруса. Его крепят шурупами или гвоздями внизу балки (заподлицо с кромкой). Брус служит основой для чернового пола.
  • Обустройство чернового пола. Для этого можно использовать обрезную доску или древесно-стружечные плиты. Черновое основание фиксируется к черепному брусу гвоздями или саморезами.

Пирог пола по деревянным балкам. Классификация

Конструкция любого перекрытия состоит из несущих элементов (балок либо ребер) и настила (пол в комнатах). Также в процессе выполнения работ укладываются слои гидро- и пароизоляции, а также слой теплоизоляционного материала.

Но есть определенные отличия и по конструктивному признаку, выделить можно такие типы перекрытий как:

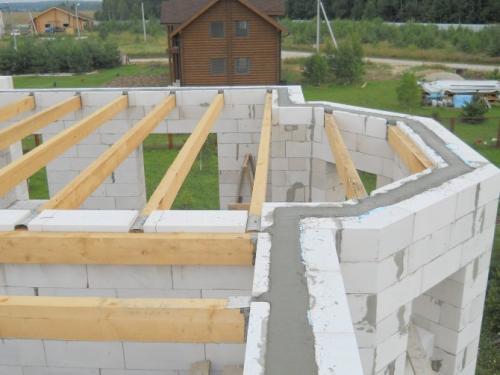

  • балочные – можно считать простейшим вариантом. Простейший пирог пола по деревянным балкам можно представить просто как дощатый настил поверх толстых брусьев. На балки будет приходиться вся нагрузка (постоянная и временная), поэтому шаг напрямую зависит от их сечения;

Пирог пола по деревянным балкам. КлассификацияБалочное деревянное перекрытие

  • ребристые – основное отличие от балочных заключается в том, что роль несущих элементов отведена толстым широким доскам (сечение примерно 5х20 см). Еще один важный момент – доски эти устанавливаются со значительно меньшим шагом. Если для балок расстояние могло составлять до 1,5 м, то в случае с ребристым перекрытием шаг снижается примерно до 50 см;

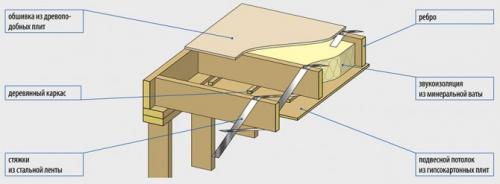

Пирог пола по деревянным балкам. КлассификацияФрагмент ребристого перекрытия

  • балочно-ребристые – удачна комбинация вышеперечисленных конструкций, используются и балки, и ребра. Сперва укладываются балки, затем, в поперечном направлении ребра (толстые доски). Из достоинств отметить можно высокую жесткость получившегося каркаса, к тому же можно немного уменьшить сечение балок или увеличить шаг между ними. А вот в недостатки следует записать большую толщину конструкции, это может «съесть» до 20-30 высоты помещения.

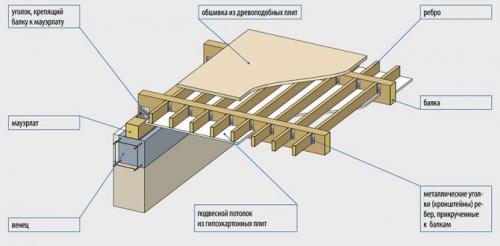

Пирог пола по деревянным балкам. КлассификацияБалочно-ребристая конструкция

Обратите внимание! Необязательно размещать ребра поверх балок. Допускается крепить их в поперечном направлении между самими балками с помощью стальных уголков.
