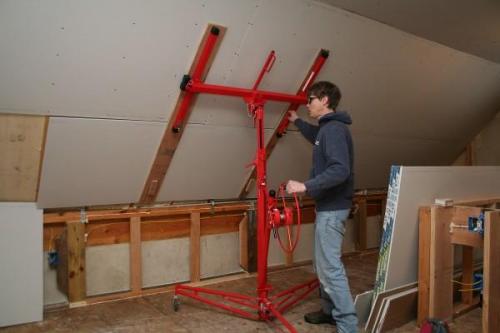

Подъемник для гипсокартона из профильных труб. Как собрать самому
Подъемник для гипсокартона из профильных труб. Как собрать самому
Чтобы создать подъемник для монтажа гипсокартона своими руками потребуется купить ряд металлических деталей, которые потребуется сваривать между собой. Так что растрат не избежать, но также нужны навыки сварщика и соответствующее оборудование для работы.
Первым делом нужна тренога. Для этого профильная труба 60*60 мм или 80*80 мм сваривается таким образом, чтобы получились три ноги. К концу каждой ноги прикрепляется колесо и стопор.
Для создания телескопического штатива необходимо три профильных трубы разного сечения:
- нижняя труба 80*80 мм;
- средняя труба 60*60 мм;
- верхняя труба 40*40 мм.
В таком варианте самодельный подъемник для гипсокартона будет складываться вниз, и раскладываться вверх. Трубки вставляются одна в одну, а также устанавливаются заглушки, чтобы штатив не проваливался сам в себя. В самом верху трубы нужно приварить пластину для крепления поворотного стола.
Из трёх кусков трубы сваривается буква «Н» так, чтобы на неё мог лечь лист гипсокартона. Центральная перемычка должна иметь два сквозных отверстия. В эти отверстия будут вставлены подпорки параллельно двум полоскам буквы «Н». Подпорки будут фиксировать лист гипсокартона, чтобы он не падал, а так же с их помощью можно будет работать с небольшими кусками ГКЛ.
Чертеж подъемника для монтажа гипсокартона
Подпорки вставляются в ранее просверленные отверстия, после чего привариваются или крепятся другим способом.
Поворотный стол нужно прикрепить к телескопическому штативу. Можно его приварить (нежелательно, ведь конструкция выйдет громоздкой), а можно прикрепить на болты. Чтобы подъемник для гипсокартона был более функциональным желательно использовать для стола поворотный механизм. Тогда ГКЛ можно будет крепить к потолку и стене, а также будет удобного его поднимать.
Подъемник для гипсокартона своими руками. Назначение подъемника
Главной задачей подъемного механизма для гипсокартонных листов является доставка и удержание их на необходимой высоте во время монтажной работы. Это дает возможность осуществлять установку гипсокартона самостоятельно, без чьей-либо помощи и существенно облегчает процесс монтажа.
Со временем специалисты нашли способы применения подъемника, которые помогают выполнять другие строительные задачи:
- При фиксировании лазерного уровня на подъемный механизм вы сможете качественнее разметить необходимые элементы на поверхности и миновать всевозможных неточностей. Лазер закрепляют при помощи специальных зажимов и поднимают на нужную высоту. Стоит отметить, что использование данного метода выдает точнейшую разметку потолочной поверхности и углов в помещении.
- Является незаменимым механизмом при монтаже каркасной конструкции для гипсокартонных листов на малодоступных участках. Подъемный механизм дает возможность закрепить гипсокартон на момент его крепежа к потолочной поверхности.
- Помимо гипсокартонных листов, подъемный механизм значительно облегчает монтажную работу с любым другим массивным подвесным оборудованием. Например, кондиционером, люстрой или вентиляционной системой.
Производители на сегодняшний день выпускают широкий ассортимент подъемных механизмов, стоимость которых может оказаться неразумно высокой. Зачастую их покупает строительная бригада, которая специализируется на монтажных работах с гипсокартонными конструкциями. Но и они не пренебрегают возможностью построить подъемный механизм своими руками.
Подъемник для гипсокартона своими руками чертежи. Особенности
Подъемник для гипсокартонных листов – это приспособление, которое позволяет установить картон на определенной высоте и зафиксировать в нужном положении, при этом, не прилагая особых усилий. Главным достоинством устройства является простота его использования и значительная экономия времени во время работы с этим строительным материалом.
Фото — работа с распоркой
Для чего нужен подъемник :
- Для обшивки готового металлического каркаса большими листами гипсокартона. Конструкция приспособления позволяет устанавливать на нём материалы любых габаритов, это очень удобно даже при одиночной работе. Вы просто укладываете лист на опорную раму и поднимаете её на нужную высоту, фиксируя у самого каркаса;
- Разметка потолка и углов. Очень часто мастера при самостоятельной работе несколько раз переделывают разметку, ведь с разных ракурсов несколько меняется видимость поточной или угловой плоскости. Если понять подъемник с лазерным уровнем, то можно будет обеспечить идеальную линию установки каркаса с первого раза;
- Монтаж профилей на труднодоступных участках. Просто вместо гипсокартона на стол подъемника укладываются профильные направляющие, которые поднимаются к заранее выполненной разметке.
Существует несколько типов подъемных устройств, их классифицируют по области использования : стеновой, потолочный и универсальный. Главным отличием является расположение рабочего стола. У стенового он установлен вертикально, у потолочного – горизонтально, а у универсального может изменять свой угол в зависимости от рода производимых работ.
Простой подъемник для гипсокартона своими руками. Как сделать подъемник для гипсокартона своими руками
С помощью подъемника для гипсокартонных плит, можно не только поднимать на определенную высоту материал, но и также позволяет поднять гипсокартонную плиту до нужного уровня, и зафиксировать ее в нужном положении для последующего монтажа потолка или перегородки из гипсокартона.
Такие подъемники выпускаются промышленностью, и подразделяются они на несколько видов.
Но с тем, чтобы сэкономить финансы, можно сделать самодельный подъемник:
Потолочный подъемник делается из брусьев. Длина 2 брусьев должна быть равна высоте от пола до металлоконструкций, на которые буду закреплены плиты ГКЛ. К ним Т-образно снизу и сверху прибивается горизонтальный брус длиной 1 м. К ним крепится, для усиления конструкции, «косынка» – деревянная распорка, от горизонтального до вертикального бруса.Между собой ту часть, которая будет находиться на полу, можно скрепить двумя параллельными брусьями, длиной чуть меньше, чем плита ГКЛ. Останется только его установить под потолком в нужном месте, уложить на нее гипсокартонную плиту, и после этого останется закрепить к металлическому профилю.
Такой простевший подъемник, сделанный своими руками, считается самым удобным, и больше он относится к подставке для ГКЛ, но, тем не менее, он успешно справляется со своей задачей для подъема и удержания гипсокартона на определенной высоте.
Подробнее о креплении листов ГКЛ на потолок читайте в статье: https://homeli.ru/remont-i-otdelka/potolok/potolok-iz-gipsokartona-dvukhurovnevyj-foto.
