Кровли домов, что выполнены из профнастила, уже давно заслужили авторитет среди владельцев домов благодаря небольшой массе, привлекательному внешнему виду, а также своей долговечности. Профнастил представляет собой тонкий, но довольно прочный металл, который устойчив к воздействию коррозии. Для отопления домов с такой крышей обычно устанавливаются дровяные печи или газовые котлы, а также твердотопливные печи. В данной статье попытаемся разобраться, как вырезать отверстие в профлисте, чтобы обеспечить проход сэндвич-трубы своими руками, вывести ее наружу и загерметизировать все.

Место для вывода

Подбор удачного места для проделывания дырки в кровле из профнастила под трубу дымохода является крайне важным аспектом всего процесса. Конечно, тут много будет зависеть от того, где именно располагается печь. Рекомендуется, конечно, располагать дымоход максимально вертикально, но присутствует и ряд других нюансов, которые требуется принять во внимание.

• Лучше будет расположить отверстие для выведения дымохода в высочайшей точке кровли, то есть как можно ближе к коньку. Расстояние между коньком и дымоходом должно находиться в диапазоне 500-800 мм.

• Оптимально, чтобы дырка в крыше рассматриваемого типа не попадала на части стропильного механизма. Для его обхода можно использовать отводы, а также угловые элементы дымохода. Их применение позволяет задавать повороты на 45-90 градусов.

• Длина частей дымоходной системы рассчитывается так, чтобы стыки располагались выше либо ниже мест перехода перекрытий и самой кровли . Иначе прочное соединение сделать будет очень сложно.

• Для обеспечения качественной тяги высота дымоходного механизма должна быть где-то на 100-150 см выше кровельного конька . Если выход будет слишком высокий, то во время прохода дыма по нему он будет остывать, из-за чего будет формироваться конденсат.

Чтобы быть уверенным, что место выхода дымохода определено верно, можно нанести маркером либо карандашом на крыше метку и проверить температуру вечером.

Устанавливать трубу требуется в «холодной области», то есть она должна быть в тени весь световой день.

Как правильно выводить?

Перед началом вывода трубы через кровлю необходимо произвести целый ряд работ подготовительного характера.

• Определить габариты трубы.
• На профнастиле обвести места отверстий , где будет установлена железная труба.
• Теперь по нанесенным меткам следует разрезать лист. Лучше всего это делать при помощи болгарки с тонким кругом для работы с металлом. Действовать следует максимально осторожно, чтобы не сделать заусенцев.
• При вырезании отверстия следует отступить пару сантиметров от нанесенного контура.
• Разрезы, сделанные по углам периметра, дадут возможность отгибания краев листа к кровельной плоскости.
• Между дымоходной трубой и стропильным механизмом нужно поставить короб, имеющий где-то 15 сантиметровый зазор . Обычно он располагается в мансардном помещении.
• Отверстие с таким же размером должно быть сделано в потолке.
• Слой утепления и гидроизоляции следует снять. В них не требуется делать отверстия, а достаточно лишь сделать прорезь по принципу конверта и произвести загибание краев, которые фиксируются саморезами или скобами. В итоге проделанных манипуляций должно получиться отверстие сквозного типа.

Как вырезать профнастил под трубу. Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки . Это обусловлено рядом соображений:

• Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка , а также увеличивается количество стекающей воды.
• Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата , замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона .

ОБРАТИТЕ ВНИМАНИЕ!

Нежелательно, чтобы отверстие под трубу было перпендикулярным элементам

стропильной системы . В обратном случае при сооружении конструкции дымохода придется обходить стропильные балки, что усложнит ее и увеличит расходы материала.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваютсяконтуры с параметрами длины и ширины , соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

1. Также отверстия проделываются в элементах кровельного пирога , при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками . Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции.  Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

• Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
• Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.



Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

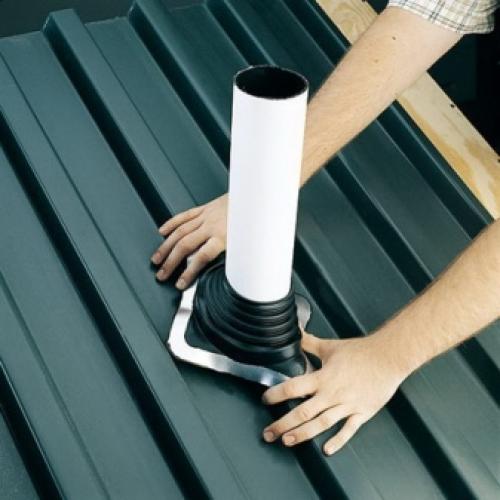

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно , чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш . Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.



Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы . Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

ВАЖНО!

Источник: https://otoplen-dom.ru/stati/prohod-truby-cherez-kryshu-iz-profnastila-gde-na-kryshe-iz-profnastila-vyvodit-pechnuyu-trubu

Как заделать кирпичную трубу на крыше из профнастила. Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

• Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
• Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
• Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
• Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Как вывести трубу через крышу из профнастила. Виды печных труб, применяемые в жилых домах

Перед тем, как монтировать печной канал, необходимо выбрать дымоходную трубу. В продаже представлены готовые печные трубы, которые существенно упрощают процесс установки и делают эксплуатацию оборудования и канала с отводом отработанных газов безопасной. К распространенным типам дымовых труб относятся:

Дымоходы из кирпича. Это конструкции, которые нужно класть самостоятельно. Процесс выполняют профессиональные печники. Обычно это делается на этапе строительства дома. Кирпичный дымоход характеризуется внушительными габаритами. Однако он обладает высокой прочностью и надежностью. При правильной кадке и использовании подходящих материалов, выведенный дымоход через крышу будет служить многие десятилетия.

Круглые стальные трубы. Недорогие изделия, которые характеризуются простотой выведения через крышу из профнастила. Такие аксессуары можно монтировать с применением специальных доборных элементов, что повышает производительность выведения трубы и ее качество. Из недостатков – небольшой срок службы ввиду быстрого прогорания стенок тонколистовой стали. Из которой делаю подобные дымоходы.

Труба в трубе (или сэндвич-дымоход). Это современный материал. Он, так же как и обычный круглый дымоход, просто выводится на крышу из профнастила. За счет утепленной сердцевины достигаются высокие эксплуатационные характеристики канала. Из недостатков следует выделить только высокую стоимость приспособления. Однако такие печные трубы окупают себя долговечной службой.

Модульные системы для печных труб. Данные конструкции состоят из нескольких слоев. В приспособлениях предусматриваются специальные минеральные заполнители (шамот и глина). Также внутри конструкций имеется слой минераловатного утеплителя. За счет шамота снижается тепловая нагрузка на внутренние слои и достигается высокая устойчивость их к разрушительным нагрузкам при резких перепадах наружных температур. Данные изделия являются самыми качественными и надежными. Но цена дымоходов модульного типа является самой высокой по отношению к другим готовым конструкциям.

Гидроизоляция круглой трубы на крыше. Основные задачи гидроизоляции

Гидроизоляция трубы дымохода на крыше выполняет две важные функции — защита от протекания кровли и предотвращение возгорания прилегающих деревянных конструкций. Влагозашита мест присоединения дымоотвода с кровлей значительно повышает срок службы дымоходов и качество работы системы отопления в целом. Без изоляции влага, образовавшаяся в процессе теплопередачи, в виде кислотного конденсата опускается по стенам, разрушая материал конструкции – кирпич или металл.

Во время работы отопительного агрегата, от горячих дымовых газов конденсат нагревается, превращаясь в пар, тем самым создает дополнительный объем газов в дымоходе, что препятствует нормальному выходу дыма из дымоотвода из-за падения разряжения и отсутствия тяги. Вещества, находящиеся в уходящих газах после сгорания топлива, образуют с конденсатом кислоту, которые разъедают стены дымоотводящей системы.

Поэтому гидроизоляция дымохода на крыше выполняет следующие задачи:

1. Обеспечивает безопасность работы котельного отопительного оборудования. Система дымоудаления работает в высокотемпературной зоне, место выхода дымоотвода на кровле обязано быть надежно заизолировано от легковозгораемыхдеревянных кровельных конструкций.
2. Повышение энергоэффективности системы отопления.
3. Изолированные швы снижают теплопотери дома, через кровлю, что обеспечивает экономию топлива, и, как следствие, снижение затрат на отопление.
4. Защита от образования воды в процессе своей конденсации.
5. Защита от попадания атмосферной воды через неплотности и трещины в системе дымоудаления.
6. Повышает отделочные качества, завершая отделку дизайна кровли.

Источник: https://otoplen-dom.ru/stati/prohod-truby-cherez-kryshu-iz-profnastila-gde-na-kryshe-iz-profnastila-vyvodit-pechnuyu-trubu

Переход трубы через крышу. Узел прохода дымовой трубы через плоскую кровлю

При монтаже дымовой трубы на плоской крыше, важно помнить, что ее высота над поверхностью кровли должна составлять 500 мм согласно нормативам СНиП. Через бетонную плиту перекрытия может выводиться круглая труба, прямоугольный короб дымохода или непосредственно кирпичный дымоход

Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа.

Особенности обустройства прохода через скатную крышу

Как закрепить дымоход на крыше? На дымовой трубе с внутренней стороны крыши требуется смонтировать фланец, достаточно жесткий, чтобы воспринимать нагрузки от обрешетки – вывод дымохода заставляет демонтировать часть прогонов, и без установки фланца конструкция останется в подвешенном состоянии.

Фланцем обычно служит стальной лист с приваренными к нему ребрами жесткости. Толщина листа должна составлять не менее 2-3 мм. На фланец следует уложить негорючий теплоизолятор – базальтовый картон. Это предотвратит передачу тепла от дымохода на обрешетку. Если конструкция дымохода недостаточно надежна, чтобы взять на себя часть нагрузок на кровлю, по периметру отверстия монтируется стропильная конструкция или дополнительные стойки, чтобы нагрузка передавалась на чердачное перекрытие.

Вокруг трубы все слои кровли должны быть вырезаны на промежуток, соответствующий нормативам, указанным в СНиПе (зависит от вида трубы и степени ее нагрева). Полученный зазор требуется заполнить негорючим теплоизолятором – базальтовой или стеклянной ватой, базальтовым картоном.

Принцип герметизации примыкания кровельного материала к дымоходной трубе зависит от таких факторов, как:

Чтобы дымоход, выведенный через скатную кровлю, не повреждался при сходе снега, рекомендуется выше по скату установить снегозадержатели. При ширине дымохода (поперек ската) свыше 800 мм, выше него на скате следует смонтировать специальную конструкцию, отводящую водяной поток.

Как вывести трубу через крышу из металлочерепицы. Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность

Установка трубы на крыше

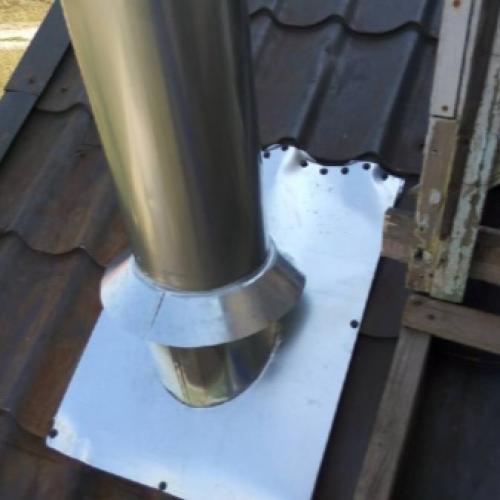

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Проход дымохода через крышу из металлочерепицы. Обход трубы

Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним - крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания - простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе - боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.
