Отделка трубы на крыше профнастилом. Герметизация кирпичных дымоходов
После того, как выполнено гильзование кирпичного дымохода , прежде всего, выход вертикальных труб на поверхность кровли нужно сделать герметичным. Это начальный и главный этап отделки дымоходов на крыше.
Еще относительно недавно, согласно государственным стандартам, следовало делать над кровлей расширение кирпичной кладки. Это требовалось для того, чтобы подвести под нее кровельный материал с целью герметизации стыка. Для обеспечения изоляции соединения под выступ кладки укладывали металл. В результате надкровельный отрезок трубы получался тяжелым и выглядел непривлекательно.
В настоящее время после появления новейших изоляционных технологий и материалов расширять кладку уже не требуется. Кирпичную трубу можно делать прямой, без выступа. Все без исключения гидроизоляционные пленки вне зависимости от конструкции кровли нужно заворачивать на кирпичную кладку. При этом битумные материалы применять для дымоходов недопустимо, следует пользоваться негорючими эластичными лентами.
Когда выполняется отделка печной трубы на крыше, вокруг нее необходимо уложить защитный фартук. Этот элемент изготавливают из оцинкованного металла, имеющего полимерное покрытие. В случае необходимости под фартуком укладывают герметизирующую ленту - это гибкое изделие продают в комплекте с кровлями, она бывает разного цветового решения.
Производят такие ленты на основе алюминиевой фольги, они имеют самоклеющийся битумно-полимерный слой, иногда состоящий из свинцовых пластин. При изготовлении фартуков для дымовыводящих конструкций задействуют исключительно негорючие материалы.
Самым надежным решением принято считать сочетание металлического фартука и герметизирующей гибкой ленты. Если в процессе кладки паз заранее не был выполнен, тогда желательно прорезать в ней штробу, чтобы завести металл в углубление. Но это делать необязательно.
Отделка трубы дымохода на крыше предусматривает, что фартук в ее нижней и боковой части нужно располагать над покрытием кровли, а верх необходимо заводить
под покрытие. Место примыкания элемента к кладке следует обрабатывать прозрачными силиконовыми герметиками. Также следует не забывать о нанесении этих составов в шов.
Изоляция крыши вокруг трубы. Минеральная вата
Волокна из минеральных пород проявляют стойкость к открытому огню, препятствую его распространению. Утеплитель для дымоходных труб обладают низкой теплопроводностью. Для небольшого строения также важен малый вес. Здесь не требуется усиление фундамента или смежных конструкций.
Предпочтение мастера отдают базальтовым плитам или полотнам из стекловолокна. Преимущества материала выглядят так:
- экологичность;
- отсутствие токсичных выделений и запаха при нагревании;
- долговечность (свыше 50 лет);
- инертность к биологической активности и коррозии.
Недостаток минваты заключается в том, что он хорошо впитывает влагу и удерживает ее в условиях слабого проветривания. Так повышается теплопроводность полотна, плотность. Для исключения подобных явлений нужно создавать барьер для воды. Это может быть отдельный кожух или готовый продукт с фольгированной оболочкой.
Фольгированные полотна
Хорошим современным решением как изолировать трубу дымохода в перекрытии: теплоизол и фольгоизол. Для производства теплоизолятора применяются вспененный полиэтилен. Первый имеет две теплоотражающие оболочки. При толщине листа в 2-5 мм допустимая температура эксплуатации составляет -30-+100 градусов по Цельсию, при 5-10 мм – -50-+150 градусов.
Фольгизол изготавливается с одной фольгированной оболочкой. Последняя представлена утолщенная пищевая фольга. Рабочая температура находится в диапазоне от -65 до +175 градусов по Цельсию.
Преимущества использования полиэтиленового изолятора:
- стойкость к влаге;
- эластичность;
- малый вес;
- способность отражать тепло;
- экологичность.
Монтаж предполагает использование металлизированного скотча или вязальной проволоки. Фольгоизол применяется для изоляции трубы и стен с потолками. Дополнительная защита конструкций здесь не требуется.
Засыпка
Некоторые мастера предпочитают создавать короб, внутри которого устанавливается металлический дымоотводный канал. Пространство между элементам с целью теплоизоляции здесь заполняется сыпучими материалами. Это могут быть керамзит, шлак, битый кирпич, специальные огнеупорные гранулы.
Использование керамзита для утепления трубы Источник stroyfora.ruСэндвич
Нередко решая, чем изолировать металлическую трубу дымохода, мастера рассматривают инновационные материалы. Сегодня это готовые секции, из которых собирается дымоход. Изделия изготовлены из стального каркаса (нержавейка) и кожуха (оцинковка) с сердцевиной из каменной ваты. Такая конструкция имеет такие плюсы:
- простой монтаж;
- отсутствие накопительного эффекта сажи;
- приятный внешний вид не нагреваемой наружной оболочки.
Оцинкованные изделия защищены от воздействия влаги на металл, что исключает возникновение ржавчины. Но покрытие тонкое и недолговечное. Поэтому сэндвич-трубы рекомендуются для установки в саунах, где воздух сухой.
Сэндвич-трубы Источник stroyfora.ruЛистовой материал
Длительное время для изоляции рассматривался асбест. Но от него внутри помещения стоит отказаться из-за выделения токсичных веществ при нагревании полотна. Войлок отличается безопасностью, он не горит. Но для него характерно тление. Это явление сопровождается неприятным запахом.
Как заделать трубу на крыше из профнастила. Раствор из цемента с асбестом
Герметизация трубы на крыше из шифера смесью из цемента с асбестом — кустарный, но от этого не менее эффективный метод. В конце концов, не зря асбест продолжает использоваться для создания огнестойких покрытий и материалов, несмотря на подмоченную репутацию.
Сам метод прост: размоченный в воде асбест смешивают с цементом и полученным раствором замазывают стыки между печной трубой и шифером. Главное, не забыть о латексных перчатках и респираторе. Все-таки, репутация у этого материала испорчена не просто так — он относится к канцерогенам первой степени, то есть достоверно вызывает рак. И особенно опасен асбест при попадании в легкие. Впрочем, если соблюдать несложные меры безопасности, риск практически нулевой.
А теперь пошагово расскажем, как заделать щель между трубой и крышей асбестовым раствором:
- Асбест замачивают в воде в соотношении 1 к 1. Лучше, если асбест в виде волокон или порошка, но можно использовать и измельченные асбестовые листы.
- Размоченный асбест в соотношении 1 к 1 смешивают с цементом марки М400.
- Прежде чем замазать трубу на крыше, шифер вокруг нее и 100-150 мм дымохода тщательно очищают от загрязнений и обезжиривают.
- Полученным раствором замазывают щель между трубой и шифером. Снизу и по бокам все стандартно: раствор должен немного заходить на трубу, чтобы лучше на ней закрепиться. А вот сзади нужно вылепить из смеси небольшой горбик с острым «хребтом» по центру и плавными спусками. Это нужно, чтобы снег не скапливался сзади трубы, а как бы разрезался и сползал по бокам.
- Смоченными в воде руками разглаживают раствор, чтобы не было уступов и шероховатостей, которые могут помешать отводу воды или сходу снега.
Асбестовый раствор очень дешев и без проблем выдерживает температуру больше 1000 °C, поэтому им можно замазать щель между трубой и крышей бани без опасений, что смесь растрескается из-за нагрева. Кроме того, у раствора из асбеста отличная адгезия к шиферу, он устойчив к воздействию едких веществ и перепадам температур. Но у него есть три основных минуса.
Во-первых, стык между трубой и крышей должен быть не очень широким. Иначе смесь при замазке будет просто проваливаться сквозь щель. Даже если удастся забить широкую щель, раствор со временем начнет крошиться, что приведет к протечке.
Во-вторых, налепленный на трубу раствор смотрится некрасиво. Если речь идет о бане или хозяйственной постройке, то это может не иметь значения, но герметизация дымовой трубы на крыше дома — совсем другое дело.
В-третьих, узел получается не очень надежным. Достаточно небольшой ошибки в замешивании раствора или его нанесении, чтобы крыша потекла при первом же дожде. Но даже при соблюдении технологии срок службы соединения вряд ли превысит 15 лет. Опять-таки это допустимо для бани, но не для крыши основного дома.
Металлический каркас для дымохода. Как правильно собирать дымоход: «по дыму» или «по конденсату»?
Металлические дымоходы состоят из отдельных секций. Чтобы собрать из них трубу, секции и переходники нужно соединить друг с другом в единое целое.
При использовании сэндвич-труб известных брендов на этапе сборки металлического дымохода сложности обычно не возникают. Секции сделаны так, чтобы собрать их можно было единственным способом. Не говоря уже о подробной инструкции, которая идет в комплекте.
Другое дело, если речь идет о дешевых сэндвич-трубах или вовсе о сборке одностенного дымохода. В этом случае есть два способа соединения секций:

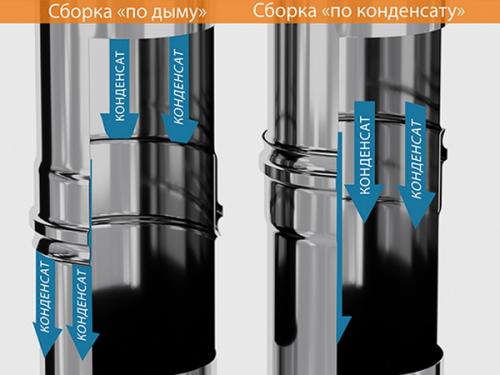

- «По дыму» , когда верхние секции трубы надеваются на нижние. При таком способе соединения движущийся вверх дым беспрепятственно проходит по трубе и практически не оседает на стенках. Чего нельзя сказать о конденсате. Если он появляется в дымоходе, который собран «по дыму», то его капли стекают к стыкам и задерживаются там небольшой ступенькой в месте соединения. А часть конденсата даже может просачиваться наружу.
- «По конденсату» — в этом случае верхние секции дымохода вставляются в нижние. Здесь уже конденсат легко стекает по трубе в топку, в специальный отстойник либо сразу в канализацию. Зато возле слегка выступающих стыков создаются небольшие завихрения, которые приводят к увеличенной скорости нарастания сажи в трубе.
Как лучше собирать трубу дымохода? Однозначно, «по конденсату».

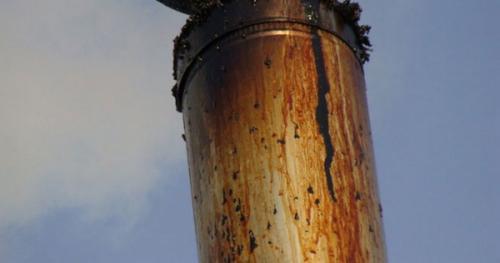

Дело в том, что конденсат появляется практически в любом дымоходе, как бы вы не утепляли трубу. Вопрос только в его количестве. А конденсат внутри дымохода — это десятки агрессивных химических соединений, растворенных в воде. Поэтому, попадая в стык между секциями трубы, он постепенно разрушает металл, даже если это очень стойкая к химическим воздействиям нержавеющая сталь.
Кроме того, влага в месте соединения — прекрасная ловушка для несгоревших частиц в отходящих газах. Из-за нее стыки трубы быстро покрываются толстым слоем сажи.
Сбор дымохода «по дыму» допустим, только если речь идет о трубе диаметром до 100-120 мм, которая используется для отвода газов от интенсивно горящей печи. Например, от банной печи, если она работает только в двух режимах: «сильное пламя» и «все прогорело, топка остывает». Но даже в этом случае приоритет лучше отдавать отводу конденсата, хотя его количество будет минимальным.
Источник: https://otoplen-dom.ru/novosti/otdelka-dymovyh-trub-metallom-otdelka-dymohoda-na-kryshe
Кирпичная труба на крыше. Как устроен дымоход из кирпича

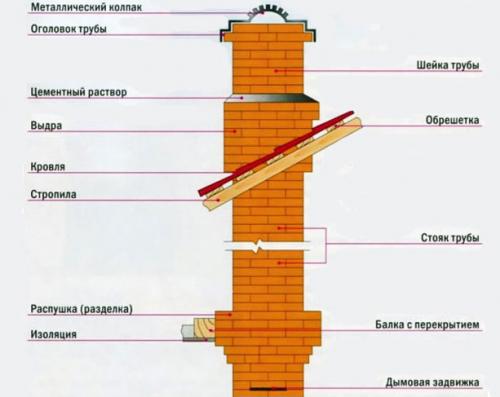

Кирпичный дымоход состоит из нескольких отделов, часть которых находится внутри помещения, а часть — под открытым небом.
Особенности конструкции таковы, что проходя сквозь чердачное перекрытие стенки трубы должны быть максимально утолщены, чтобы снизить риск возгорания стропильной системы. В то же время, выходя за пределы кровли, сама конструкция дымохода должна перекрывать собой отверстие в крыше, чтобы в нее не проникали атмосферные осадки.
- В большинстве случаев труба дымохода является продолжением печи, т.е. поверх нее достраивается необходимое количество рядов кирпича до чердачного перекрытия.
- Следующий элемент — распушка. В распушке ширина трубы в 2-3 раза превышает ее обычный размер при сохранении постоянного внутреннего сечения. Толстые стенки трубы являются своеобразным буфером, который защищает легковозгораемые элементы чердачной системы от контакта с жаром, проходящим сквозь трубу. На этом уровне воздух еще слишком горяч из-за непосредственной близости печи.
- Далее идет стояк — отрезок трубы от чердачного перекрытия до верхушки кровли. Представляет собой кирпичную трубу в ее обычном сечении.
- На месте выхода трубы из кровли по технологии должна находиться «выдра», но ею часто пренебрегают. Элемент похож на распушку, но устанавливается таким образом, что над крышей образуется кирпичный козырек, повторяющий угол наклона кровли. Выдра нужна для того, чтобы закрыть отверстие, сквозь которое выходит труба, от попадания осадков. Обычно вокруг выдры устанавливают специальный фартук (металлический или из другого материала), чтобы обеспечить лучшую защиту.
- Далее над крышей возвышается шейка трубы — наружный аналог стояка.
- Завершается вся конструкция оголовком, который представляет собой небольшой козырек. Это скорее декоративный традиционный элемент трубы, так как его защитные функции минимальны. По этой причине оголовком также часто пренебрегают.
- Сверху на оголовок устанавливают металлический колпак, который защищает дымоход от попадания внутрь осадков и мусора.
Отделка трубы дымохода внутри дома. Облицовка дымохода внутри дома
Выбор материала облицовки дымохода внутри дома во многом зависит от стилистики помещения. Можно выложить его из клинкерного кирпича, вписать в брутальный интерьер без дополнительной отделки.Самый древний способ отделки – оштукатуривание. Подойдет для интерьера в стиле «деревенская изба». Дымоход можно побелить или окрасить устойчивой к высокой температуре акриловой краской.
Облицовка камина и дымохода огнеупорным кафелем, изразцами, плиткой-майоликой, клинкерной плиткой или натуральным камнем поможет украсить любой интерьер, благо современный рынок богат разнообразными материалами. Выбор зависит от стиля, финансовых возможностей и вкусовых предпочтений.
Главное помнить – отделка должна быть безопасной для жизни и здоровья проживающих в доме людей.
Как уже выше писалось, ориентируйтесь не только на собственные дизайнерские разработки и «веяния», но и на правильность укладки того либо иного материала, в зависимости от типа канала. Ведь не для каждого дымохода подойдет красивый и увесистый камень либо плитка. Рассчитывайте вес и в целом несущие способности конструкции.
Облицовка дымохода внутри помещения должна быть красивой и вписываться в дизайн дома. Необходимо добавить существование нескольких способов прохода дымохода внутри дома, а именно:
- в стене дома, когда камин или печь расположены вдоль одной из них;
- в центре комнаты — отопительное оборудование, имеющее островной тип установки.
Проведение работ по монтажу дымохода внутри стены возможно только в том случае, когда она выполнена из стеновых блоков или кирпича. В такой ситуации понадобится только декорирование стены, в которой он находится, исключительно негорючими материалами. Что могут предложить современные строительные магазины? Это специальная штукатурка, огромный выбор огнеупорной плитки — клинкер, природный камень, терракота, кафель и изразцы.
Штукатурку, по праву, можно назвать старым проверенным вариантом отделки и к тому же самым бюджетным. Недостаток один — срок службы небольшой, так как постоянный нагрев и остывание оштукатуренной поверхности со временем приводит к появлению сетки трещин. Чтобы укрепилась штукатурка понадобится металлическая сетка, которая закрепляется на поверхность стены перед штукатуркой.
Их конструкция предполагает наличие специальных гильз — одностенная полимерная труба, изготовленная из нержавейки или же полимерный вкладыш, который наполняют горячим воздухом в процессе установки, а после остывания происходит затвердевание полимерного мешка, и он принимает форму обычной трубы.
Если присутствуют искривления или неправильные формы, то оптимальный выбор будет вкладыш – трубы слишком энергоемко. Стоит учитывать, что внутренняя поверхность дымохода не должна иметь острых выступов, а температура горения на выходе из трубы не может превышать отметку в 180 С.
Обшивка дымохода. Этапы отделки. Герметизация
Облицовочная отделка трубы дымохода на крыше начинается с обустройства защитного фартука в месте выхода её на кровлю. Укладывается он в 2 слоя: один поверх покрытия, а второй заводится под кровлю. Места примыкания следует тщательно загерметизировать.
Необходимость в дополнительной отделке возникает в таких случаях:
- используемые для дымохода материалы выделяются из общего вида, внося дисгармонию в стилистку дома;
- когда для облицовки использовался простой кирпич, не обладающий должным уровнем эстетичности;
- для декорирования элементов дымохода, выходящих на крышу;
- недостаточная тяга в системе дымоотвода.
Обеспечение герметизации выхода трубы – первый этап отделки дымохода на крыше. Сравнительно недавно нормы СНиПа предписывали сооружать в месте, где труба выходит на кровлю, расширенную кирпичную кладку. Цель этого требования – выполнение герметизации путём подведения кровельного материала под фартук. В результате конструкция получалась громоздкой и с точки зрения эстетики непривлекательной.
Гибкий кровельный материал нужно завернуть на кладку дымохода, чтобы обеспечить герметичность стыка трубы и крыши
Современные материалы позволяют исключить подобные требования не в ущерб эффективности герметизации. Любой кровельный материал заворачивается на кладку трубы дымохода, после чего обустраивается защитный фартук. Для изготовления самого фартука используется оцинкованный металл, толщиной 2-4 миллиметра. При этом, чтобы обеспечить стойкость к атмосферному воздействию, требуется наличие на нём полимерного покрытия. Фартуки всегда производятся из негорючих материалов, способных выдержать высокие температуры.
Наиболее оптимальным вариантом реализации качественной герметизации является сочетание металлического фартука с защитным полимерным покрытием и гибкой герметизирующей лентой. Изготавливается такая лента из алюминиевой фольги, а в качестве самоклеящегося слоя используются добавки полимерных и битумных материалов. Прокладывают её под фартуком там, где дымоход выходит на кровлю. После обустройства фартука на швы наносится силиконовый прозрачный герметик. Собственно, этим герметизация и завершается.
Герметизация выхода трубы на крыше. Что нужно учитывать при проведении герметизации
Выбирая способ отделки места стыка, нужно принимать во внимание несколько аспектов.
Расположение печной трубы . Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук.
Также труба может быть расположена на удалении от конька. Причем, чем дальше она находится, тем больше воды будет стекать через нее по скату, что повышает вероятность течи. Оптимальное расположение дымохода — 50 см от конька. Конструкция стропильной системы при таком варианте не страдает. Для защиты мест примыканий дымохода и профнастила используются различного рода проходки, обладающие высокой эластичностью, а также фартуки, собранные из доборных элементов.
Важно! Чем ниже на скатной крыше размещается печная труба, тем сложнее выполнить герметизацию мест ее примыканий к покрытию кровли.
Форма дымохода . Различные методы отделки примыканий используются для труб круглого и прямоугольного сечения.
Тип дымохода . Печь может быть укомплектована различными видами труб:
- кирпичными . Традиционный вариант, отличающийся легкостью отделки, долговечностью и надежностью;
- металлическими . Дымоходы из стали пользуются популярностью из-за их демократичной стоимости, легкости, простоты монтажа и большого размерного ряда имеющихся в продаже изделий. Однако они достаточно быстро выходят из строя;
- сэндвичами . Конструкция из нескольких труб, выполненных из металла и помещенных друг в друга через теплоизоляционные прослойки, характеризуется надежностью и долгим сроком службы. Но такие дымоходы достаточно дорого стоят;
- модульными . Эти конструкции состоят из нескольких частей, которые могут с легкостью соединяться между собой. Они выполняются из металла и шамотной глины, между которыми размещена базальтовая вата, из керамики, из двойных труб и даже стекла.
При монтаже печной трубы по противопожарным нормативам требуется оставить зазор между ней и облицовочным покрытием. Так как профлист принадлежит к категории негорючих материалов, при такой облицовке достаточно небольшого расстояния — около 5 мм. Для обработки этого зазора можно использовать герметики (стойкие к воздействию высоких температур) или ленту.
Большие пустоты между кровельной конструкцией и дымоходом рекомендуется заполнять негорючей теплоизоляцией. Лучше всего для этих целей подходит минеральная вата.
Какими должны быть материалы, используемые для герметизации примыканий:
- обладать высокой стойкостью к воздействию влажной среды, в том числе, долговременному;
- поскольку эксплуатация печного оборудования подразумевает разогрев до высоких температур, а зимой кровля, как и все строение, подвергается испытаниям морозами, все применяемые в устройстве защиты материалы обязаны быть стойкими к температурным перепадам и не терять свои свойства;
- быть инертными к действию солнечных лучей;
- обладать совместимостью с кровельными материалами;
- иметь длительный эксплуатационный ресурс.
