Светодиодом (светоизлучающим диодом, СД, СИД) называют полупроводниковый прибор, который при пропускании через него электрического тока создает оптическое излучение. Простыми словами, это свет, который обычно лежит в узком диапазоне спектра. Он имеет определенный цвет, который определяет химический состав используемых полупроводников. Рассмотрим подробнее виды светодиодов, их характеристики и внешний вид.

Какие виды светодиодов существуют

По основной классификации выделяют следующие типы светодиодов:

• Индикаторные светодиоды: DIP-светодиоды, Super Flux Piranha («Пиранья») , Straw Hat, SMD-светодиоды. Это маломощные (около 0,2 В) кристаллы с невысокой яркостью. Их назначение – цветовая индикация, дополнительно их используют для подсветки приборных панелей, дисплеев и прочих приборов.
• Осветительные светодиоды: SMD-светодиоды , COB-светодиоды, Filament LED. Эти диоды используют непосредственно для освещения, внутреннего и наружного. Их можно встретить в фонарях, светодиодных лентах, автомобильных фарах и пр. Их отличие от индикаторных – более высокая мощность, достигающая десятков ватт.

Устройство и характеристики светодиодов

Сам светодиод представляет собой кристалл с простым устройством. В структуре элемента выделяют несколько составляющих:

• линза ;
• силиконовый слой;
• полупроводниковый кристалл;
• металлическая основа (из меди или алюминия);
• анод (+) и катод (-);
• защитный корпус.

В качестве полупроводника могут применяться разные неорганические материалы: арсенид галлия, селенид цинка, нитрид бора, карбид кремния и пр. Для каждого цвета используется определенный материал.

Для получения белого свечения необходимо сочетание 3 основных цветов (кристаллы должны гореть на полную мощность): красного, синего и зеленого, – или люминофор. Последним покрывают сам кристалл, в результате чего он дает белое свечение. Сочетанием трех цветов (красный – Red, зелёный – Green, синий – Blue) можно получить любой цвет – для этого меняют яркость свечения каждого кристалла в отдельности. По такому принципу работают RGB-светодиоды .

Основные характеристики светодиодов:

• Сила тока на кристалле. От нее зависит стабильность работы светодиодной ламы. При сильных скачках тока диод может перегореть. Чтобы это предотвратить, мощные светодиоды дополняют драйверами . Обычно каждый кристалл в диоде рассчитан на 0,02 А. Соответственно, светодиод с одним кристаллом работает с током 0,02 А, с 2 – 0,04 А и т. д.
• Напряжение. Важное значение имеет падение напряжения – его указывают на упаковке. Это значение соответствует величине напряжения на выходе после прохождения тока по LED-элементу. Напряжение зависит от типа диодов: у синих, фиолетовых, зеленых и белых – 2,2-4 В, у желтых, оранжевых и красных – 1,6-2,2 В, ультрафиолетовых – 3,1-4,4 В.
• Сопротивление. Меняется в зависимости от величины напряжения – чем оно выше, тем ниже сопротивление.
• Светоотдача и угол свечения. Величина светового потока определяется типом кристалла. Например, кристалл 5 мм имеет светоотдачу 5 Лм. Угол рассеивания светового потока составляет 20-120°.
• Цветовая температура. Определяет цвет свечения светодиодов, варьируется в пределах 1800-7500 К.
• Размер кристалла. Измеряется в Мил (mil), 1 mil = 0,0254 мм. Диоды, рассчитанные на 1-2 В, имеют размеры 30 или 45 Мил, более мощные (10-100 В) – 24х24, 24х44, 44х44 Мил.

Как определить полярность светодиодов

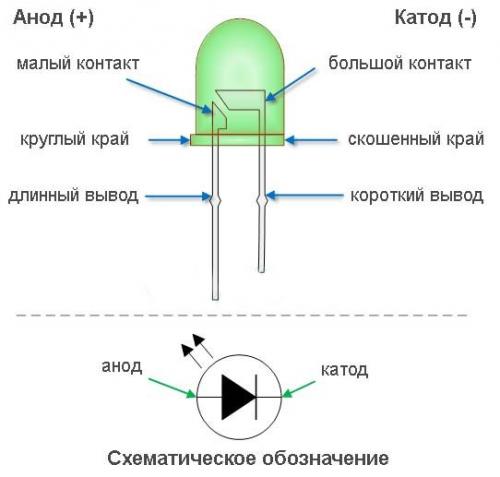

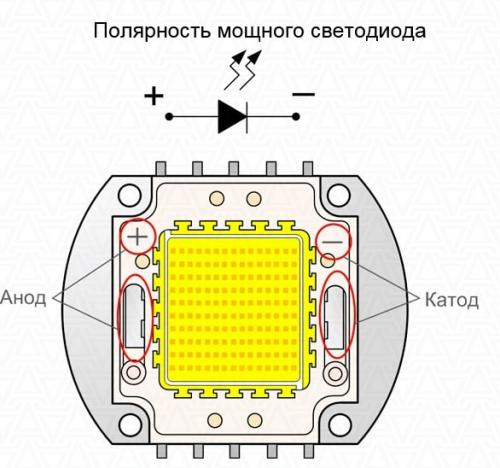

Полярность светодиода определяют по виду корпуса. Обычно катод и анод маркируются соответственно знаками «+» и «-».

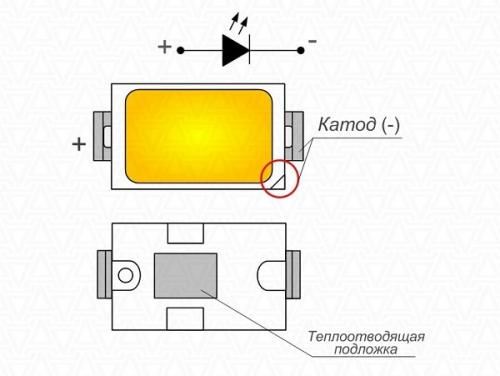

Еще катод можно определить по специальному скосу на одном из углов корпуса.

У цилиндрических светодиодов внутри корпуса легко просматриваются электроды разной площади: катод (-) по размерам больше анода (+). Еще разница часто проявляется в длине выводов: анод (+) более длинный, чем катод (-).

В любом случае для определения полярности всегда можно воспользоваться мультиметром, переключив его в специальный режим «Тест диода». С его помощью также можно проверить светодиодную ленту на работоспособность .

Рассказать друзьям!

Связанные вопросы и ответы:

Что такое светодиод

Внутри устроен совсем по другому, чем диод, но имеет те же самые свойства. Только еще и светится при протекании тока в прямом направлении.Все отличие от диода в некоторых характеристиках. Самое важное – прямое падение напряжения. Оно гораздо больше, чем 0,65 В у обычного диода и зависит в основном от цвета светодиода. Начиная от красного, падение напряжения которого составляет в среднем 1,8 В, и заканчивая белым или синим светодиодом, падение у которых около 3,5 В. Впрочем, у невидимого спектра эти значения шире.По сути падение напряжения здесь – минимальное напряжение зажигания диода. При меньшем напряжении, у источника питания, тока не будет и диод просто не загорится. У мощных осветительных светодиодов падение напряжения может составлять десятки вольт, но это значит лишь, что внутри кристалла много последовательно-параллельных сборок диодов.Но сейчас поговорим об индикаторных светодиодах, как наиболее простых. Их выпускают в различных корпусах, наиболее часто в полуокруглых, диаметром 3, 5, 10 мм.

Любой диод светится в зависимости от протекающего тока. По сути это токовый прибор. Падение напряжения получается автоматически. Ток мы задаем сами. Современные индикаторные диоды более-менее начинают светиться при токе 1 мА, а при 10 мА уже выжигают глаза. Для мощных осветительных диодов надо смотреть документацию.

применение светодиода

имея лишь соответствующий резистор можно задать нужный ток через диод. конечно, понадобится еще и блок питания постоянного напряжения, например, батарейка 4,5 в или любой другой бп.например, зададим ток 1ма через красный светодиод с падением напряжения 1,8 в.на схеме показаны узловые потенциалы, т.е. напряжения относительно нуля. в каком направлении включать светодиод нам подскажет лучше всего мультиметр в режиме прозвонки, поскольку иногда попадаются напрочь китайские светодиоды с перепутанными ногами. при касании щупов мультиметра, в правильном направлении, светодиод должен слабо светиться.поскольку применен красный светодиод, то на резисторе упадет 4,5 — 1,8 = 2,7в. это известно по второму закону кирхгофа: сумма падений напряжения на последовательных участках схемы равно эдс батарейки, т.е. 2,7 + 1,8 = 4,5в. чтобы ограничить ток в 1ма, резистор по закону ома должен обладать сопротивлением r = u / i = 2,7 / 0,001 = 2700 ом, где u и i – напряжение на резисторе и необходимый нам ток. не забываем переводить величины в единицы си, в амперы и вольты. поскольку выпускаемые номиналы сопротивлений стандартизованы выберем ближайший стандартный номинал 3,3ком. конечно, при этом ток изменится и его можно пересчитать по закону ома i = u / r. но зачастую это не принципиально.в этом примере ток, отдаваемый батарейкой, мал, так что внутренним сопротивлением батареи можно пренебречь.с осветительными светодиодами все тоже самое, только токи и напряжения выше. но иногда им уже не требуется резистор, надо смотреть документацию.

что-то еще про светодиод

по сути, светить – это основное назначение светодиода. но есть и другое применение. например, светодиод может выступать в качестве источника опорного напряжения. они необходимы, например, для получения источников тока. в качестве источников опорного напряжения, как менее шумные, применяют красные светодиоды. их включают в схему так же, как и в предыдущем примере. поскольку напряжение батарейки относительно постоянное, ток через резистор и светодиод тоже постоянный, поэтому падение напряжения остается постоянным. от анода светодиода, где 1,8в, делается отвод и используется это опорное напряжение в других участках схемы.для более надежной стабилизации тока на светодиоде, при пульсирующем напряжении источника питания, вместо резистора в схему ставят источник тока. но источники тока и источники опорного напряжения – это тема еще одной статьи. возможно, когда-нибудь я ее напишу.

Источник: https://otoplen-dom.ru/novosti/svetodiody-osnovnye-vidy-i-ih-markirovka

Какие типы светодиодов существуют

В результате многолетних разработок налажено производство разных типов светодиодов по функциональному предназначению, размерам и конструктивному исполнению. При изготовлении применяют модели разных форм, яркости, способу монтажа.

Выводные светодиоды

Характеризуются как маломощные источники света, оснащены специальными «ножками», при помощи которых производится монтаж в отверстия печатной платы. Модели с небольшим углом свечения применяют в изготовлении вывесок, рекламных табло. Используют как индикаторные маячки и подсветку для электротехники, а также устанавливают в «лазерные» указки, бытовые фонари и светильники.

Предназначены для поверхностного монтажа, классифицируют модели в зависимости от их диаметра. Размер моделей и отличия светодиодов влияют на яркость, габаритность источника освещения. Типовые модификации корпусов:

• круглой формы от 3 до 10 мм;
• прямоугольные «Пиранья» с четырьмя ножками, что повышает устойчивость к вибрации. Модели часто используют в приборной панели автомобиля. Долговечны, благодаря надежной системе теплоотвода;
• цилиндрические диоды диаметром 3, 5 или 8 мм. Однонаправленные выводы проволочного типа.

Монтаж осуществляют с помощью паяльника и припоя. Используют металлические держатели для диодов с винтовым креплением.

SMD-светодиоды

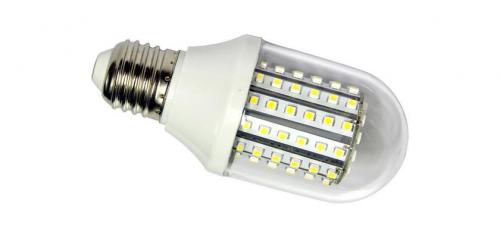

Универсальные модели с крепким корпусом используют для ламп общего назначения, индикаторных панелей, аварийного освещения. Популярны ленты на SMD-диодах в виде линеек и модулей.

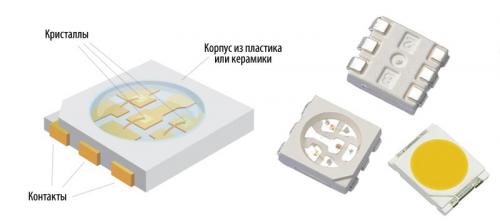

В основе диода светодиодный кристалл, который расположен в квадратном или прямоугольном корпусе. Оптическое покрытие готового чипа, как правило, из люминофора. Фокусирующая линза формирует диапазон направленности светового потока. Выводы в виде металлических полосок. На плату SMD-диодов устанавливают методом поверхностного монтажа.

Благодаря надежному теплоотводу мощные модели сохраняют стабильный режим работы на протяжении нескольких лет.

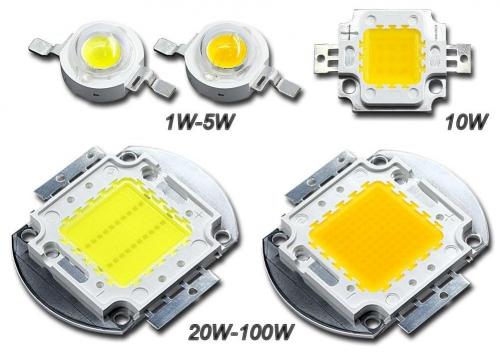

COB-светодиоды

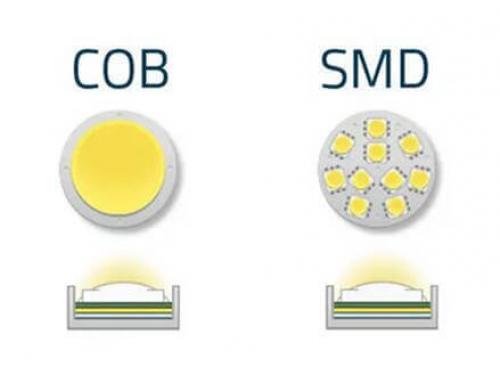

В отличие от дискретных чипов в отдельных корпусах идея COB-матрицы помогает получить высокую плотность кристаллов с суммарным световым потоком высокой интенсивности и однородности. Используется керамическая или алюминиевая подложка, на которой диоды, соединенные в кластеры, герметично заливают люминофором.

LED характеристики компактной матрицы нормированы рабочим током в соответствии с видом используемых кристаллов, с требуемой на выходе мощностью/яркостью.

Какие характеристики определяют светодиоды

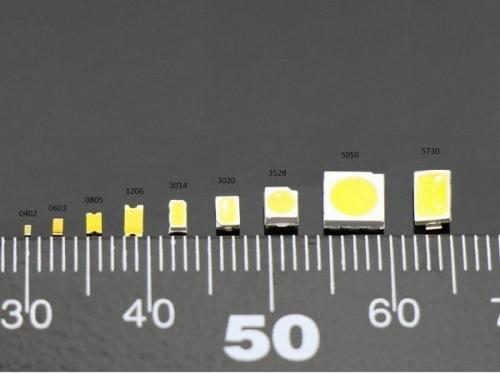

Первое, с чем стоит разобраться, – это маркировка SMD-светодиодов. В общем виде в обозначении присутствует аббревиатура SMD и 4 цифры, например, SMD 3528. Это один из самых распространенных типоразмеров SMD-светодиодов. В данной маркировке отражаются только размеры в миллиметрах: 3528 означает 3,5х2,8 мм. Соответственно, SMD 5050 имеет размеры 5,0х5,0 мм, а SMD 5730 – 5,7х3,0 мм.
