Стоит особое внимание уделить наружной части дымохода, расположенной на крыше, так как именно эта часть подвергается разрушительному воздействию окружающей среды. Для улучшения внешнего вида и повышения прочностных характеристик кирпичного дымохода, можно прибегнуть к его облицовке различными отделочными материалами. На рынке строительных материалов представлен широкий ассортимент декоративно-отделочных материалов, подходящих для отделки дымохода. Ознакомиться с обзором видов колпака на трубу дымохода можно здесь .

Помимо отделки старого кирпичного дымохода облицовочным кирпичом, можно поверхность стен дымохода оштукатурить и окрасить термоустойчивой краской. Оригинально смотрятся кирпичные дымоходы, облицованные гибкой акриловой плиткой, имитирующей каменную кладку. Если выбор пришелся на черепицу или профнастил, то потребуется дополнительный монтаж каркаса из металлического профиля. На каркасной основе также можно закрепить фиброцементные плиты, имитирующие кирпич или камень.

Как вариант, в качестве отделочного материала, можно применить листовую оцинкованную жесть. Лист жести раскраивается на полосы шириной по 40 см, затем подготовленными жестяными полосами опоясывают дымоход на высоте 25 см. Крайние верхние листы режутся ступенчато, сгибаются под углом в девяносто градусов, вводятся в швы между кирпичами и крепятся посредством оцинкованных крючьев. Под листы жести обязательно укладывается теплоизоляционный слой. Читайте обзор характеристик печи-камина Бавария .

Также в качестве отделочного материала можно применить кровельный сланец. Монтаж сланцевой плитки производится на каркасную основу посредством медных гвоздей. При укладке плитки необходимо выдерживать угол наклона не менее двадцати двух градусов.

На рисунке показано устройство дымохода из кирпича на крыше.

Процесс оштукатуривания кирпичного дымохода на улице можно разделить на несколько основных этапов:

• предварительно поверхность дымохода очищается от пыли и грязи, затем обрабатывается грунтовкой, для улучшения адгезии;
• затем на поверхности стен дымохода фиксируется армирующая сетка (если сетка выполнена из стекловолокна, то фиксация армирующей сетки будет проводиться на клеевую основу, в случае, когда применяется металлическая сетка, то ее фиксация проводится посредством гвоздей, забивающихся в швы между кирпичами;
• после того, как армирование поверхности дымохода будет завершено, можно приступать непосредственно к оштукатуриванию (наносится, как минимум, пять слоев штукатурки).

Имейте в виде, прежде чем наносить следующий слой штукатурки, необходимо дать высохнуть предыдущему.

Для оштукатуривания поверхности наружных стен дымохода можно использовать любые термоустойчивые штукатурные смеси.

В последний слой штукатурки можно добавить мраморную крошку.

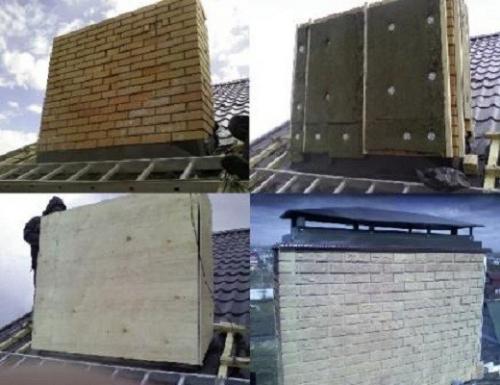

На фото показан процесс утепления дымохода.

Как утеплить?

Вне зависимости от материала изготовления дымохода, наружная часть дымохода должна быть утеплена. В случае утепления кирпичного дымохода, на поверхности дымоходной конструкции монтируется обрешетка. В межреечное пространство укладывается теплоизоляционный материал. В качестве теплоизоляционного материала могут применяться листовой пенопласт или вспененный пенополистирол, а также базальтовая вата. Поверх утеплителя можно на обрешетке закрепить декоративно-отделочный материал, либо облицевать дымоход пустотелым кирпичом. Читайте руководство как сделать монтаж сэндвич-дымохода на этой странице .

Как штукатурить дымоход из красного кирпича. Строительство кирпичной дымовой трубы

За сооружение дымохода из кирпичей надо браться, будучи тщательно подготовленным к этому процессу.

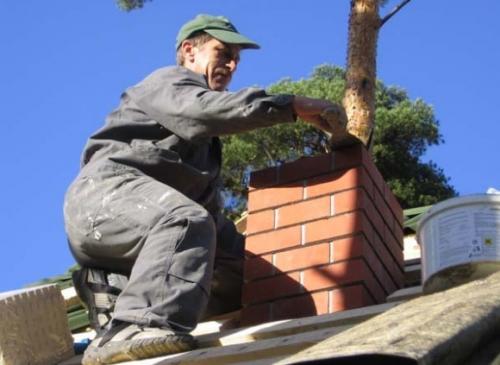

Кладка дымохода требует специальных навыков и аккуратности

Выбор кирпича

В большинстве ситуаций строительным сырьём для сооружения дымовой трубы становится обычный кирпич красного цвета. Но поскольку бытует мнение, что простой материал не выдержит высокой температуры, некоторые выкладывают дымоход из огнеупорных кирпичей, цена которых значительно выше.

Строители утверждают, что применение огнеупорного кирпича оправдано в тех случаях, когда нужно построить надсадную дымовую трубу. На неё будут воздействовать газы с самой высокой температурой.

Миф о том, что обычный красный кирпич не подходит для строительства печи, может быть развенчан. Обычным кирпичам ничего не угрожает даже при температуре выше 800˚C. А внутри дымохода не бывает настолько жарко.

Красный кирпич активно используется для сооружения дымоходов, так как он устойчив к воздействию высоких температур

Простые кирпичи не станут поводом для расстройства, если серьёзно отнестись к их выбору. Стоит брать только материал с гладкими боковыми стенками. Кирпичи с неровной поверхностью сделают внутреннее пространство дымохода ещё более шероховатым, что приведёт к значительному загрязнению трубы продуктами сгорания.

Неровности, которые появляются на кирпичах в процессе кладки и создания швов, необходимо устранять смоченной водой губкой.

Для сооружения дымовой трубы однозначно не подходит силикатный кирпич. Это строительное сырьё, будучи нагретым, выбрасывает в окружающую среду токсины, отчего может быть использовать исключительно для отделки дома с наружной стороны.

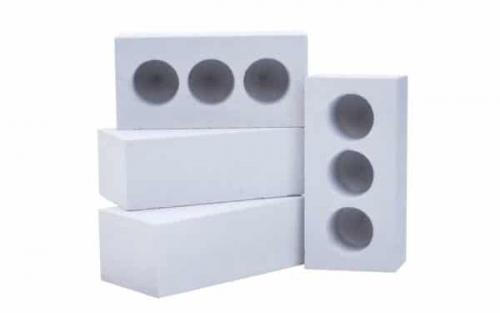

Силикатный кирпич никогда не применяется для строительства дымоходов, потому что он выделяет вредные вещества при нагревании

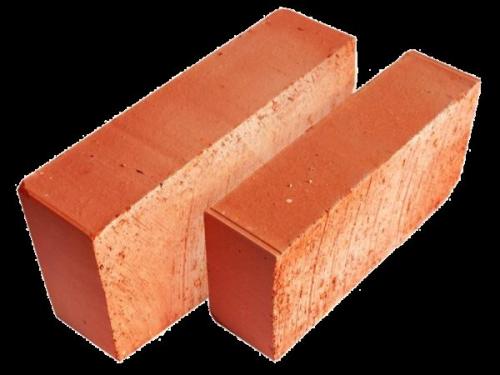

Во время покупки кирпичей важно рассмотреть края на нескольких экземплярах. Они должны быть совершенно ровными. Хороший кирпич — тот, что отличается идеальной формой параллелепипеда, достаточной прочностью и равномерностью обжига.

Кладку дымохода лучше выполнять из кирпичей размером 25х12х6,5 см.

Кирпич для дымохода над крышей

Дымовую трубу на участке её выхода из крыши настоятельно советуют обкладывать облицовочным кирпичом. Правда, существуют противники этого правила, считающие, что материал, используемый для облицовки, разрушится почти сразу, чего не может произойти с иным строительным сырьём — клинкерным кирпичом.

Часть дымохода над кровлей можно создавать из чернового кирпича, а затем обкладывать клинкерным материалом. Но есть и другой вариант: сразу собрать «верхушку» трубы из клинкерного строительного сырья — примерно из 50 кирпичей.

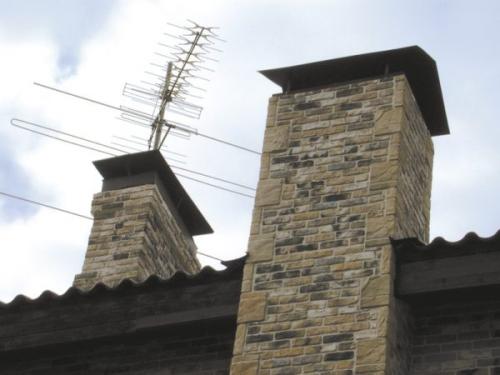

Чтобы придать кирпичному дымоходу красивый вид, его обкладывают облицовочными кирпичами

Расчёт параметров кирпичной трубы

Строить трубу невозможно, не определившись с размером сечения внутри конструкции. Этот параметр очень важен, потому что именно он влияет на способность печи освобождаться от продуктов сгорания топлива. Ширина дымового канала всегда зависит от мощности печного оборудования.

Чтобы, не прибегая к сложным вычислениям, узнать, каким должно быть внутреннее сечение трубы, можно воспользоваться одним из трёх типоразмеров:

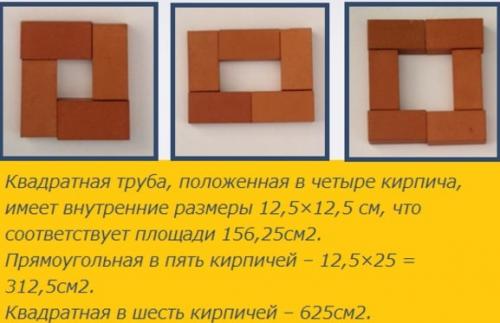

• «четвёрка», образуемая линией из четырёх кирпичей и создающая трубу сечением 12,5х12,5 см, – идеальный вариант для дымового канала печи небольшой мощности;
• «пятёрка», формируемая рядом из пяти кирпичей, в результате чего получается прямоугольный дымоотвод сечением 25х12,5 см, – версия трубы для отопительно-варочных печей и каминов;
• «шестёрка», создаваемая рядом из шести кирпичей и позволяющая построить квадратный дымовой канал сечением 25х25 см, – вариация дымоотвода, подходящего каминам и русским печам, в которых требуется организовать минимальное сопротивление перемещению нагретых продуктов сгорания.

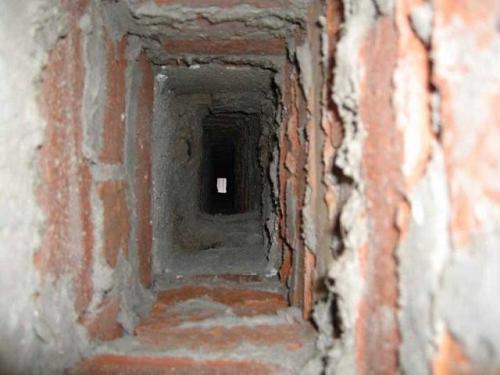

Расчёт сечения дымохода можно упростить, если руководствоваться стандартыми типоразмерами, которые отличаются количеством кирпичей в одном ряду

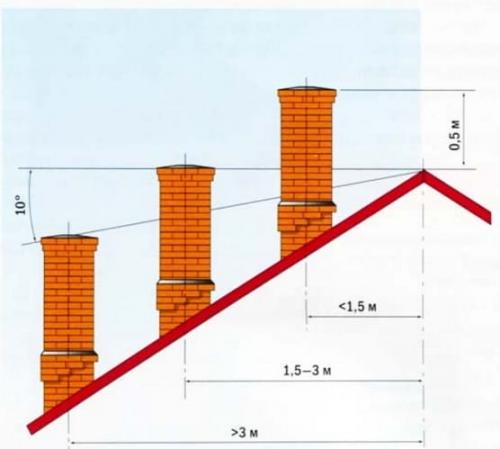

Ещё один значимый для дымового канала параметр — это высота. При расчёте протяжённости трубы учитывают, откуда труба выходит на кровлю (по отношению к коньку).

Дымоход, удалённый от конька на полтора метра или меньшее расстояние, должен возвышаться над кровельным материалом на 50 см. Когда интервал между самой высокой точкой крыши и трубой составляет 2 или даже 3 метра, высоту дымового канала над кровлей делают равной этому расстоянию.

В случае размещения дымоотвода далее трёх метров от конька к выбору размера трубы подходят так, чтобы между верхним краем конструкции и коньком образовывался угол в 10˚.

Как выложить трубу на крыше. Основные отделы кирпичной дымоходной трубы

Кирпичный дымоход подразделяют на отделы, которые имеют сове предназначение и именуются по-разному. Эти особенности необходимо сразу уточнить, чтобы в дальнейшем было проще разобраться в описании работ по возведению трубы.

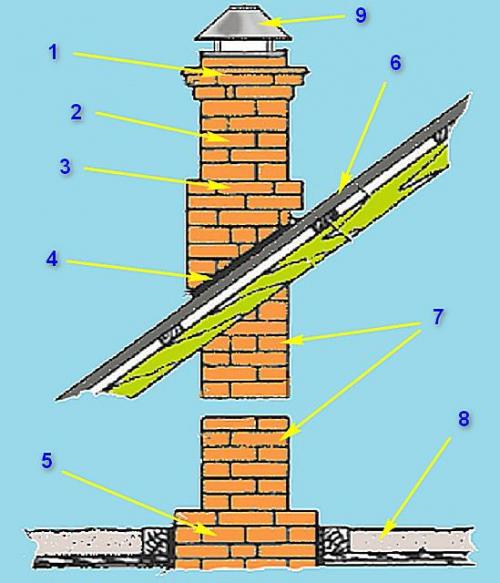

Схема отделов традиционного кирпичного дымохода

1 – Оголовок трубы. Выкладывая эту часть дымохода, кирпичи сдвигают в наружную сторону, чтобы получился своеобразный «козырек», как бы нависающий над нижними отделами, частично предохраняя стенки трубы от атмосферных осадков.

2 – Шейка трубы находится сразу под оголовком и по всей своей высоте имеет одинаковый периметр, без выступов, расширений или заужений.

3 – «Выдра» имеет более сложную схему кладки, так как на нее возлагается защитная функция. Во-первых, кладка «выдры» нависая над просветом, образовавшимся на стыке кровельного материала и стенок трубы, закрывает его от проникновения осадков, и образует пространство для монтажа гидроизолирующего материала. Во-вторых, ее расширенные стенки становятся залогом безопасности – в месте прохода через кровельное покрытие за счет увеличенной толщины создается необходимый уровень термоизоляции.

4 – Металлический или другой лист (фартук), смонтированный в нижней части выдры, образует своеобразный отлив, который закрывает стык кирпичной стенки трубы и кровельного материала.

5 – «Распушка» — эта расширенная часть трубы, расположенная в области ее прохождения через чердачное перекрытие. Стенки «распушки», как и «выдры», имеют большую толщину, чем другие ровные участки дымохода – это необходимо для пожаробезопасности, так как чердачное перекрытие очень часто состоит из возгораемых материалов, и нельзя допустить их перегрева.

6 – Конструкция кровельного покрытия.

7 — Стояк – это прямой участок трубы, имеющий ровную кладку по всей высоте и располагающийся в чердачном пространстве от «распушки» до «выдры».

8 – Чердачное перекрытие.

9 – Сверху оголовка очень часто закрепляется колпак-зонт, который защитит внутренний канал дымохода от попадания в него воды и мусора.

Возможно, вас заинтересует информация о том, что собой представляет кровельная проходка

Главная функция дымохода заключается в эффективном выведении продуктов сгорания из топочной камеры в атмосферу. Для этого дымоотводная труба соединяется с многочисленными каналами, находящимися в печной конструкции, с которыми она должна гармонично взаимодействовать. Если печь и дымоход построены правильно, в соответствии с разработанными параметрами, то при эксплуатации отопительного прибора внутри каналов должна создаваться хорошая тяга, которая будет способствовать своевременному выведению дыма на улицу. Однако, вместе с тем это не должно приводить к тому, что из печи будет буквально «в трубу» вылетать выработанное ею тепло. Одним словом, во всем нужна «золотая середина».

Выдра на трубе. Выдра и распушка с дымовым каналом 140 х 270 мм

Схема устройства кирпичного дымохода: 1 -Оголовок, 2 – шейка трубы, 3 – выдра, 4 – металлический лист, 5 – распушка, 6 -крыша, 7 – стояк, 8 – перекрытие.

В зависимости от толщины швов размер канала может быть на 10 мм меньше.

Выдра и распушка должны делаться с расчетом, что по ширине и длине будут увеличиваться по каждому ряду на четверть кирпича (60-70 мм). В основном это будет зависеть от толщины швов.

Конструкция кладется на некотором расстоянии от перекрыши печки, на которой планируется обосновывать насадную трубу.

Данная часть трубы может быть выполнена из нескольких рядов кладки, которые часто называются шейкой печи.

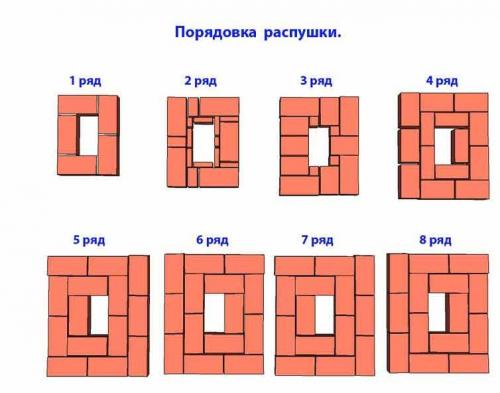

Выполнение порядовки

Распушка – это значительное расширение трубы в месте, где она пересекается с чердачным перекрытием.Выдра препятствует попаданию в чердачное помещение дождя и снега через щели между трубой и кровлей.

В данном случае порядовка будет состоять из 6 рядов:

1. Первый ряд – шейка трубы, которая выполняется из 5 кирпичей с размерами дымохода 140 х 270 мм и наружными сторонами 510 х 380.
2. Второй – начало распушки. Наружные размеры – 590 х 450 мм. Для того чтобы получить такие размеры, в кладку нужно вставить четверки и половинки строительного материала. Для ограничения размеров канала внутри распушки вставляются пластины, колотый кирпич, который имеет толщину 30-40 мм. Размер дымохода во всех рядах останется без изменения.
3. Третий ряд имеет размеры 650 х 510 мм. Внутри кладки вставляются пластины строительного материала, которые имеют толщину 6 см.
4. Четвертый ряд выполняется с размерами 710 х 570 мм. Внутри необходимо вставить кирпичи, которые имеют толщину 90-100 мм.
5. Пятый ряд кладется исключительно из целого материала для строительства.
6. Шестой ряд идентичен пятому, однако необходимо строго соблюдать перевязку швов. Если будет увеличиваться высота распушки, 5 и 6 ряды необходимо чередовать.
7. Седьмой – начало укладки стояка трубы в 5 кирпичей. Доводится на 1-2 ряда выше уровня кровли.

На трубу от дождя. Защита дымоходов от осадков.

Сайт строителя

Что бы в трубу, дымоход не попадал дождь и другие осадки используют следующие технологии:

Дефлекторы — конструкции, предназначенные для улучшения истечения из горловины трубы газообразных продуктов сгорания (рис. 12 Дефлектор дымохода.), снижают возможность попадания в трубу осадков, вредное влияние ветра, делают более эффективным удаление дыма.

Если климатические условия делают необходимым увеличение эффективной высоты трубы, то устраивают изолированный удлинительный зонт (рис. 12, а).

В случаях когда ожидается сильный ветер или это требуется по условиям эксплуатации трубы (например, в жаркую погоду солнце прогревает оголовок трубы, в результате чего ухудшается, а иногда и совсем прекращается тяга), следует смонтировать диск Мейдингера. Расстояние между плоскостью диска и концом трубы (см): h = S/2D)внутр, где S — площадь поперечного сечения дымохода, см2.

Традиционным решением увеличения тяги является конструкция из сборного железобетона или листового металла (рис. 12, б, в).

Известно несколько вариантов заграничных инжекционных дефлекторов (рис. 12, г, д, е, ж, з), производство которых было бы желательным. Инжек-ционные дефлекторы под действием ветра усиливают тягу трубы, поскольку воздух через них идет снизу вверх, создавая подсос в дымоходе. Без инжектора или при ветре может возникнуть такое противодавление на конце трубы, что тяга ухудшится. На трубе с ухудшенной тягой размещают так называемый продувной дефлектор типа «UD» (рис. 12, и).

Преимущество такой конструкции заключается в том, что отклоняющие поток воздуха пластины снижают отрицательное воздействие даже ураганного ветра. Более простое устройство — флюгарка (рис. 12, к) — в сущности выполняет ту же роль.

Рисунок 13. Колпаки, зонты печных труб

Целью устройства различных колпаков (зонтов) над дымовыми трубами (рис. 13) является предупреждение попадания в дымоход осадков.

Есть много примеров оригинального оформления капителей труб, которые можно видеть на зданиях памятниках архитектуры (рис. 14). В настоящее время происходит их возрождение. Оригинальные решения дефлекторов можно выполнять и самостоятельно.

Рисунок 14. Примеры оформления капителей труб

Трубу невозможно очищать через дефлектор, поэтому в стояке и в дымоходе трубы на расстоянии не более 5 м от лещадного камня делают очистное отверстие. Его закрывают герметично двойной крышкой своеобразной конфигурации (рис. 15) . Крышки очистного отверстия следует держать постоянно закрытыми, а после вскрытия, т.е. после прочистки трубы, снова их герметично заделывать.

Рисунок 15. Крышки очистного отверстия

Очистное отверстие делают в стояке трубы над плоской крышей, а в зданиях со скатной кровлей внутри чердачного пространства, если конструкции перекрытия не деревянные. При его устройстве на чердаке на расстоянии не менее 60 см от стояка трубы пол должен быть облицован негорючим материалом. Нижний край отверстия должен отстоять от пола или от трапа для прохода трубочистов на расстоянии 0,8-1,2 м. Для отопительных устройств с газовыми горелками очистных отверстий в трубах не делают.

В домах, имеющих скатные кровли, необходимо устраивать трапы для прохода трубочистов, если нет возможности устройства слуховых окон у каждой трубы, или если скат кровли крут, материал кровли скользкий, хрупкий, если здание имеет высоту более одного этажа. Настил должен быть прочным, изготовленным из нескользкого материала, со стороны ската (снизу) его ограждают прочными перилами высотой 1 м.

Справочное пособие «Дымовые трубы печей».

Кирпичная труба на крыше. Специфика дымоходов из кирпича

В современных частных домах можно встретить камины, печи и котлы. Для обеспечения безопасного вывода продуктов горения часто устраивают дымоход из кирпича. Используется такая конструкция исключительно для единичных печей и котлов.

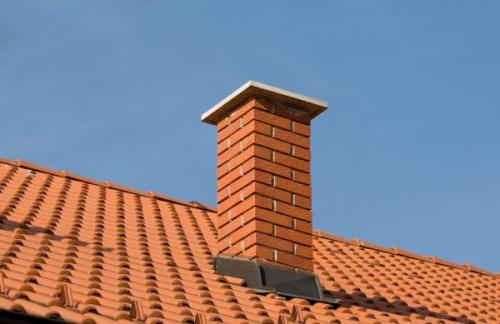

Дымоход из красного кирпича считается самым популярным способом организовать вывод продуктов сгорания твердотопливных печей и котлов

Кирпичные дымоходы независимо от их формы и конструкции имеют несомненные преимущества, чем и обусловлена их большая популярность:

1. Устойчивость к высоким температурам. Кирпич, который используется для кладки дымохода, способен выдерживать температуру около 1000^oC, в то время как температура в топке камина не превышает 750^oC.
2. Высокий уровень КПД. Кирпич способен аккумулировать тепло.
3. Невысокая стоимость.
4. Эстетичность. Дымоход из кирпича гармонично впишется в экстерьер любого дома независимо от его стилевого направления.

При подборе материала для сооружения печной трубы своими руками стоит помнить и об отрицательных качествах. К ним относятся:

1. Неоптимальная форма канала дымоотведения. Наличие углов может стать причиной замедления вывода продуктов горения.
2. Наличие шероховатостей на внутренних стенках, благодаря чему сажа будет интенсивно оседать на них, а значит, рабочее пространство будет уменьшаться и тяга ослабевать.
3. Большой вес. Для возведения кирпичного дымохода обязательно нужно заложить фундамент.

Кирпичный дымоход состоит из нескольких типовых элементов, устройство каждого из которых является обязательным

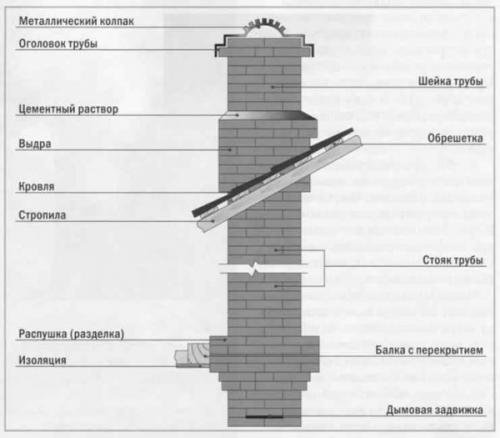

Кирпичный дымоход имеет типовую конструкцию. Он состоит из:

• шейки печи, которая представляет собой часть дымохода, находящуюся между печью и разделкой. Здесь находится задвижка, которая служит средством контроля тяги и горения топлива;
• распушки (иное её название разделка), которая располагается на проходе перекрытий — части дымохода, призванной защищать перекрытие от высокой температуры. Именно поэтому стенки распушки делаются немного толще, чем в других частях дымохода (рекомендуемая толщина около 35–40 см);
• стояка дымохода, который расположен под крышей;
• выдры, расположенной на крыше и служащей для защиты всей конструкции от осадков и конденсата;
• шейки трубы, которая выкладывается над выдрой и внешне напоминает стояк;
• оголовка — небольшого расширения, которое располагается над шейкой трубы. На него монтируется колпак, преграждающий путь мусору (дополнительно можно установить дефлектор для повышения тяги).

Как обойти трубу на крыше. Традиционная оцинкованная сталь: прочный «галстук»

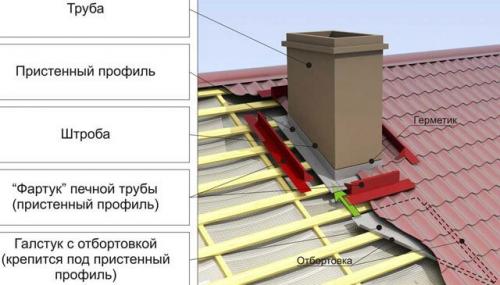

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

• Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
• Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
• Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
• Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
• Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
• Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
• Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
• Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

• Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
• Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
• Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
• Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

• Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
• Шаг 2. Лист нужно загнуть наверх на 5 см.
• Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
• Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
• Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Как обшить вентиляционную трубу на крыше. Герметизация кирпичных дымоходов

После того, как выполнено гильзование кирпичного дымохода, прежде всего, выход вертикальных труб на поверхность кровли нужно сделать герметичным. Это начальный и главный этап отделки дымоходов на крыше.

Еще относительно недавно, согласно государственным стандартам, следовало делать над кровлей расширение кирпичной кладки. Это требовалось для того, чтобы подвести под нее кровельный материал с целью герметизации стыка. Для обеспечения изоляции соединения под выступ кладки укладывали металл. В результате надкровельный отрезок трубы получался тяжелым и выглядел непривлекательно.

В настоящее время после появления новейших изоляционных технологий и материалов расширять кладку уже не требуется. Кирпичную трубу можно делать прямой, без выступа. Все без исключения гидроизоляционные пленки вне зависимости от конструкции кровли нужно заворачивать на кирпичную кладку. При этом битумные материалы применять для дымоходов недопустимо, следует пользоваться негорючими эластичными лентами.

Когда выполняется отделка печной трубы на крыше, вокруг нее необходимо уложить защитный фартук. Этот элемент изготавливают из оцинкованного металла, имеющего полимерное покрытие. В случае необходимости под фартуком укладывают герметизирующую ленту — это гибкое изделие продают в комплекте с кровлями, она бывает разного цветового решения.

Производят такие ленты на основе алюминиевой фольги, они имеют самоклеющийся битумно-полимерный слой, иногда состоящий из свинцовых пластин. При изготовлении фартуков для дымовыводящих конструкций задействуют исключительно негорючие материалы.

Самым надежным решением принято считать сочетание металлического фартука и герметизирующей гибкой ленты. Если в процессе кладки паз заранее не был выполнен, тогда желательно прорезать в ней штробу, чтобы завести металл в углубление. Но это делать необязательно.

Отделка трубы дымохода на крыше предусматривает, что фартук в ее нижней и боковой части нужно располагать над покрытием кровли, а верх необходимо заводить под покрытие. Место примыкания элемента к кладке следует обрабатывать прозрачными силиконовыми герметиками. Также следует не забывать о нанесении этих составов в шов.
