Основные характеристики китайских светодиодов: что нужно знать

Основные характеристики китайских светодиодов: что нужно знать

H1

Светодиоды из Китая становятся все более популярными из-за их высокого качества и конкурентоспособных цен. Однако, не всегда понятно, какие характеристики следует учитывать при выборе светодиодов из Китая. В этой статье мы рассмотрим основные характеристики китайских светодиодов, которые важно знать при выборе.

H2

Тип светодиода

H3

Существует множество типов светодиодов, и каждый из них имеет свои особенности. Некоторые из наиболее популярных типов светодиодов включают:

Инфракрасные светодиоды

Ультрафиолетовые светодиоды

Светодиоды белого цвета

Светодиоды красного цвета

Светодиоды зеленого цвета

Светодиоды синего цвета

H2

Количество люминофоров

H3

Люминофоры - это материалы, которые преобразуют энергию светодиода в видимый свет. Количество люминофоров, используемых в светодиоде, влияет на его цвет и яркость. Большее количество люминофоров приводит к более яркому свету, но может также привести к меньшей долговечности светодиода.

H2

Долговечность

H3

Долговечность светодиода - это одна из самых важных характеристик, которую следует учитывать при выборе. Время жизни светодиода измеряется в часовых наработках. Обычно, светодиоды из Китая имеют время жизни от 10 000 до 50 000 часов наработки.

H2

Яркость

H3

Яркость светодиода измеряется в люксах. Обычно, яркость китайских светодиодов колеблется от 500 до 2000 люкс. Чем выше яркость, тем ярче свет.

H2

Цвет

H3

Цвет светодиода измеряется в кельвинах. Обычно, цвет китайских светодиодов колеблется от 2700 до 6500 кельвинов. Чем выше температура цвета, тем более холодный цвет.

H2

Выводы

H3

Выбор подходящего светодиода из Китая может быть сложным, учитывая множество факторов, которые следует учитывать. Однако, знание основных характеристик, таких как тип светодиода, количество люминофоров, долговечность, яркость и цвет, поможет сделать правильный выбор.

Связанные вопросы и ответы:

Какие характеристики определяют качество китайских светодиодов

Светодиоды для поверхностного монтажа (SMD) широко используются в лентах, линейках и лампах. Рассмотрим наиболее популярные в настоящее время.

Чип 3528 , или 1210 в дюймовом измерении создан по образу и подобию классического 5 миллиметрового 20 миллиамперного светодиода мощностью 0,06 Вт. По современным меркам этот, разработанный достаточно давно, светодиод считается слабым и не очень эффективным. Лента с 60 и 120 диодами на метр потребляют 4,8 и 9,6 ватта соответственно и используются для декоративной подсветки. Встречаются в продаже ленты с 240 диодами на метр - как правило на 24 вольта мощностью 19,2 ватта. Также светодиод 3528 часто используют в дешевых лампах и разнообразных светильников.

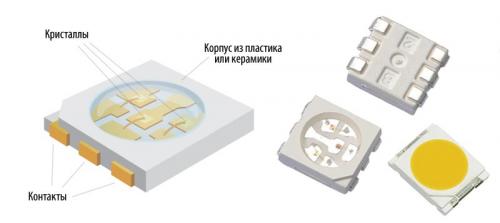

Чип 5050 , также маркируемый с учетом длины выводов как 5055 или 5060 представляет собой три кристалла 3528 в одном корпусе. Каждый кристалл снабжен отдельным выводом, что позволяет более гибко управлять освещенностью или цветами в RGB варианте. Лента с 30 диодами на метр используется для декоративной подсветки, поскольку не намного мощнее бюджетной 3528. 60 диодная 14 ваттная лента уже может использоваться для локального освещения.

Чипы 3014 и 3020 относительно новые разработки. При мощности сопоставимой с 3528 имеют лучшую эффективность и теплоотводящую способность. Качественные светодиоды работают хорошо, а вот дешевые, по отзывам некоторых покупателей, могут быстро деградировать со временем. В настоящее время не очень распространены.

Чип 2835 похож на 3528 только размерами - смотрите не перепутайте! Это современный эффективный диод по мощности примерно равный 5050. На рынке представлен лентами плотностью 60 и 120 светодиодов на метр. Часто используется в мощных линейках и лампах.

Чипы 5630 и 5730 ещё более мощные современные светодиоды мощностью 0,5 Ватта. Наиболее распространены ленты плотностью 60 диодов на метр.

Чип 7020 современный, достаточно редкий, продается в основном на алюминиевых линейках 50 см 36 диодов.

Небольшая сравнительная таблица:

Чип	Ток, мА	Мощн. мВт	Люмен	Теплоконтакт
3528	20	60	6-8	плохой
5050	60	200	16-18	плохой
3014	30	100	6-11	нормальный
3020	20	60	8-10
2835	60	200	20-24	хороший
5630	150	500	40-55	хороший
5730	150	500	40-55	хороший
7020	150	500	40-60	хороший

На рынке также могут встречаться другие типоразмеры диодов. Общая рекомендация при их выборе - чем позднее чип разработан, тем он эффективнее по светоотдаче и лучше отводит тепло. Если возможности по отводу тепла ограничены лучше использовать менее мощные чипы.

Какие типы светодиодов производятся в Китае

В светодиоде преобразование электричества в свет происходит в кристалле, который выращен искусственно. Какие технологии применяют при этом, и что общего у светодиодного светильника, ювелирного украшения и наждачной бумаги? Все это вы узнаете из нашего ролика о технологиях производства самого энергоэффективного источника света.

Из курса школьной химии многие помнят опыт выращивания кристаллов соли, сахара, или медного купороса. При производстве светодиодов используется похожий процесс, называют его эпитаксией, что означает ориентированное нарастание одного кристалла на поверхности другого.
В качестве ростовой подложки большинство производителей используют круглые пластины из оксида алюминия, который в зависимости от цвета называется сапфир или рубин. Эта пластина, диаметром до 200 мм, своей кристаллической решеткой задает структуру роста новых слоев, но уже из других веществ.
Природные сапфиры и рубины используют в ювелирной промышленности, а искусственные при производстве полупроводников, светодиодов, а также абразивного инструмента.
Другим материалом для создания подложки является карбид кремния. В данный момент только компания cree использует этот материал в качестве подложки, остальные используют сапфир. Из-за своей кристаллической решетки карбид кремния тоже используют в качестве инструментального абразива.
Немного отступая нужно сказать, минералы применяемые в качестве подложки, в отличии от тех которые можно встретить в строительных магазинах, значительно более чистые, но тем не менее- это одно и то же.
Подложки укладываются в реактор эпитаксиального роста и подогреваются до 1200 градусов. В этот момент в камеру подаются особо чистые газы, содержащие индий, галлий и алюминий. Из них на подложке оседают вышеупомянутые вещества, последовательно формируя нужные слои на поверхности.
Весь процесс длится около 6 часов, за которые на пластине наращиваются десятки слоев общей толщиной в несколько микрон.
После того как многослойная пленка на поверхности подложки сформирована, пластину извлекают для следующего этапа -планарной обработки пленки. Это травление и создание в каждом из слоев контактов, их металлизирование, и в конечном итоге разрезание полученной пластины на тысячи маленьких кристаллов для светодиодов.
Существуют всего 2 компании, которые производят реакторы для выращивания полупроводников методом газофазной эпитаксии. Это немецкая компания Aixtron и американская Veeco.
Далее следует процесс сборки светодиода в различных корпусах.
Это может быть корпус для поверхностного монтажа (SMD), корпус типа пиранья, либо звезда.
Индикаторные светодиоды мы не рассматриваем, т.к. их не применяют для освещения.
Кристалл помещают в соответствующий корпус и один из его контактов специальным составом соединяется с корпусным. К другому контакту, через трубку , подается золотая нить под напряжением. В момент касания происходит локальный разогрев и нить приваривается к контактной площадке кристалла.

Какие технологии используются при производстве китайских светодиодов

Аббревиатура СИД – означает светоизлучающий диод (в английском варианте LED — light emitting diode) Это своего рода полупроводниковый прибор, который широко используются в различных световых индикаторах, табло и т.д.  Светодиод способен трансформировать электрическую энергию непосредственно в световую с высокой эффективностью, срок его службы может достигать  десятков и сотен тысяч часов. По сравнению с традиционными лампами, светодиодные имеют такие преимущества как энергосбережение, надежность и т.д.

Тем не менее, для практического использования светодиодов в качестве источников света (Для защиты полупроводникового кристалла и обеспечения постоянной яркости свечения), их необходимо устанавливать на своеобразный корпус. Типы корпусов разрабатываются в соответствии к требованиям для каждого типа светодиодов, учитывая электрические и оптические  параметры готового продукта.





Требования к корпусам светодиодов достаточно строги. Независимо от типа светодиода, будь то обычный светодиод или сверхъяркий SMD, для создания корпусов важно использовать надежное высокотехнологичное оборудование. От того насколько точно светодиодные чипы помещены в корпус, напрямую зависит яркость свечения всего устройства. Любое отклонение от установленного положения будет препятствовать отражению света и будет влиять на его яркость.





На выбор типа и корпуса светодиода влияют сфера их применения, размер, способы рассеивания тепла и яркость свечения. В настоящее время корпуса светодиодов можно разделить на следующие типы: Lamp-LED (стандартый светодиод), TOP-LED (светодиод с верхним свечением), Side-LED (светодиод с боковым свечением), SMD-LED (сверхъяркий светодиод), High-Power-LED (светодиод высокой мощности), Flip Chip-LED и так далее.



1. Lamp-LED



В этом типе светодиода применяется процесс герметизации. Жидкая эпоксидная смола заливается в формовочную полость, затем в жидкость вставляется светодиодный кристалл.  Затем всё это кладется в сушильный шкаф, чтобы эпоксидная смола высохла. Светодиод, извлеченный из формы, и будет конечным продуктом. Т.к. техника производства этого вида диодов сравнительно проста, ее стоимость ниже, а доля на рынке достаточно велика.

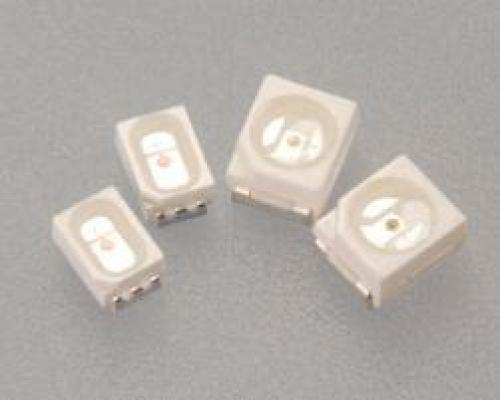

2. SMD- LED

Сверхъяркие светодиоды SMD крепятся к поверхности печатной платы. В данном случае обычно применяется SMT-технология (Технология поверхностного монтажа). В этом типе светодиода используется пайка и с помощью неё могут быть решены проблемы, связанные с яркостью, углом свечения, плавностью, надежностью и стабильностью работы. В то же время, здесь используются более легкие печатные платы и материал отражателя. Более того, в данных сверхъярких SMD-светодиодах удалось избавиться от тяжелой углеродистой стали, из которой сделаны контакты чипов, используемые в первом описанном типе диодов,  что позволило использовать меньшее количество эпоксидной смолы, необходимой при заполнении линзы отражателя. При этом размер и вес светодиодов снизился. Как правило, SMD-светодиод может снизить вес изделия на 50%.





3. Side-LED

В настоящее время одна из основных проблем светодиодных корпусов связана с боковым свечением. В процессе подсветки жидкокристаллических дисплеев  необходимо, чтобы интенсивность бокового свечения была такая же, как и на поверхности. Хотя боковое свечение может быть осуществлено путем разработки необходимой конструкции, в этом случае эффект рассеивания тепла будет неидеальным. На данный момент компанией Lumileds был изобретен специальный отражатель. Используя принцип этого отражателя, диод может излучать боковой свет, и, таким образом, светодиоды высокой мощности могут успешно применяться для ЖК-подсветки.

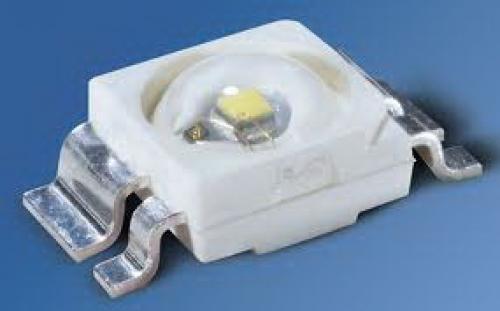

4. TOP- LED



Светодиоды TOP-LED используются  для поверхностного монтажа.

Применяются для различного рода подсветки и индикации.

Какие материалы используются при производстве корпусов китайских светодиодов

Вообще говоря, светодиодные лампы во время работы выделяют определенное количество тепла, но по сравнению с традиционными источниками света (такими как лампы накаливания) светодиоды обычно генерируют более низкие температуры. Однако светодиодные лампы по-прежнему должны работать в разумном диапазоне температур. При превышении расчетной рабочей температуры лампа может работать неправильно или даже выйти из строя из-за накопления тепла. На температуру светодиодных ламп влияет множество факторов, в том числе мощность светодиодных ламп, характеристики источника питания светодиодов, конструкция рассеивания тепла ламп, температура окружающей среды и время работы. Чем выше мощность светодиодных чипов/чем хуже производительность источника питания/необоснованная конструкция рассеивания тепла лампы/чем выше температура окружающей среды и чем дольше время работы, тем выше может быть температура всей лампы. Это обязательно окажет неблагоприятное воздействие на основные компоненты лампы (такие как светодиоды и источник питания), что в конечном итоге может привести к отключению электрического уличного освещения. Чтобы обеспечить долгосрочную стабильную работу светодиодных ламп, проектировщики обычно учитывают разумный дизайн, включая структуру, схему и рассеивание тепла, для контроля температуры светодиодного чипа и источника питания во избежание перегрева. Ниже представлена ​​тепловизионная камера электрических LED уличных светильников серии ZGSM Rifle и H.

Как влияет температура на работу китайских светодиодов

Итак, отличие светодиодов 2835 и 3528 не только в маркировке и времени выпуска. Основная разница заключается в технологии сборки, индексе цветопередачи, показателях светового потока, яркости, энергоэффективности.

В светодиодах 3528 кристалл установлен на «дно» пластикового корпуса, а сверху залит слоем люминофора. Цвет и температура свечения зависят от толщины этого слоя.

В свою очередь светодиоды 2835 собираются по новой технологии под названием COB Led, что обусловливает следующие особенности:

1. Используется более крупный кристалл, который устанавливается на подложку с высокими показателями теплопроводности.
2. Сверху наносится слой люминофора меньшей толщины, чем в SMD 3528. Это повышает световой поток. При этом высота корпуса получается меньше – около 1,1 мм, в то время как высота диодов 3528 – примерно 1,6 мм.
3. Контактная площадь значительно увеличена, что улучшает теплоотвод и продлевает срок службы диодов. Это также позволяет им работать с повышенными значениями номинальных токов (до 60 мА) и при этом получать улучшенные показатели излучаемого светового потока и эффективности.
4. Площадь светоизлучаемой поверхности у светодиодов 2835 составляет 6,9 кв. мм, а у SMD 2835 – 4,5 кв. мм. Этот параметр означает, что у диодов нового поколения выше эффективность светоотдачи.

Улучшенные характеристики позволяют использовать ультраяркие диоды 2835 не только для декоративной или вспомогательной подсветки, но и в качестве основных источников света.

К слову, специалисты интернет-магазина LedRus проводили эксперимент, при котором снимали показатели и записывали отличия светодиодных лент 3528 и 2835. Вы можете подробно прочитать об этом в еще одной нашей статье.

Какие характеристики определяют энергоэффективность китайских светодиодов

Рассмотрим технические характеристики светодиодов с потребительской точки зрения, не будем рассматривать ненужные параметры, которые особо не влияют не эксплуатацию.Посмотрим только на важные характеристики, ведь в основном нас интересует, какое напряжение на него подать, и что бы он светил ярче и дольше.

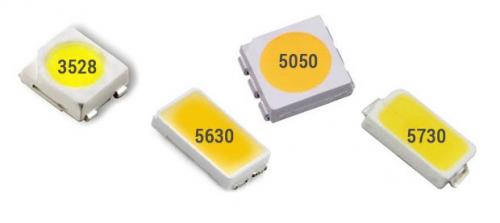

Среди множества типов диодов, наибольшую популярность получили SMD 3528, ,. По цифровому обозначению можно видеть, какой размер корпуса используется.  Например, SMD3528 это размеры 3,5 мм на 2,8мм.

• 1. Реальная мощность китайских ЛЕД
• 2. Таблица характеристик фирменных

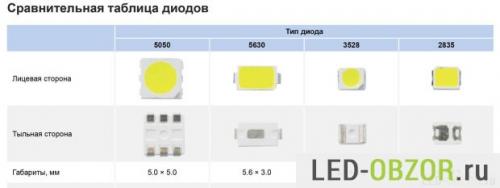

• 3. Сравним размеры и яркость
• 4. Сравнение энергоэффективности LED диодов

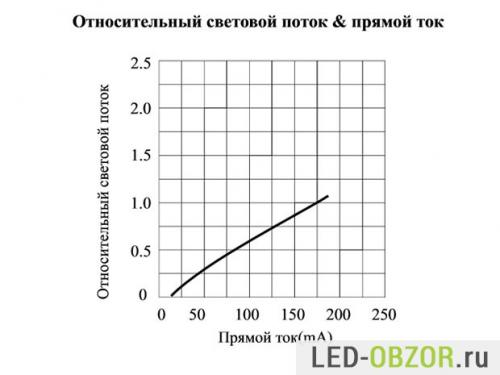

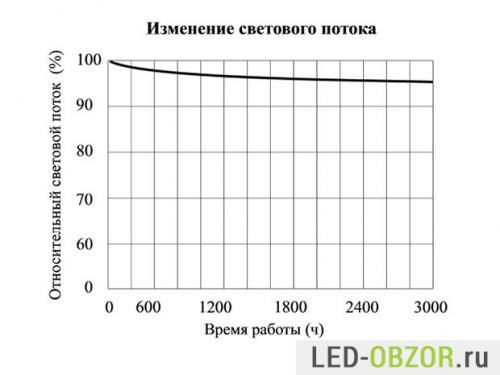

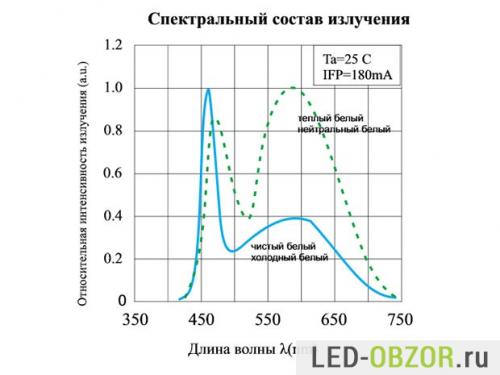

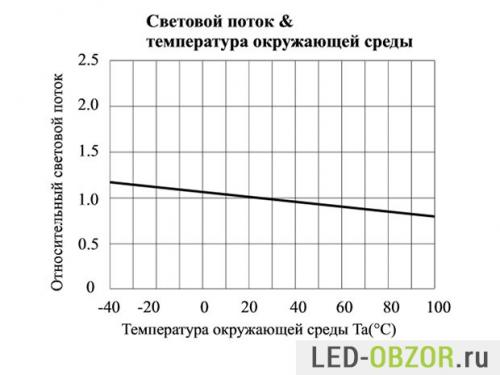

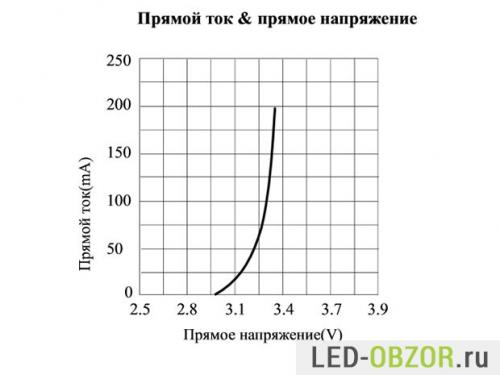

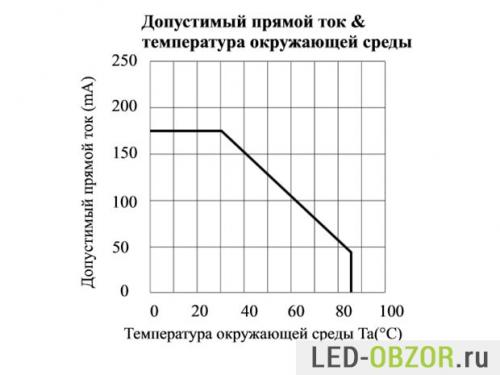

• 5. Графики характеристик светодиода SMD 5730

Реальная мощность китайских ЛЕД

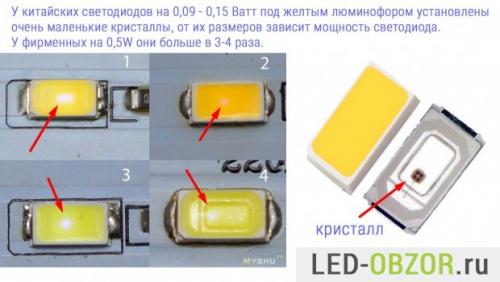

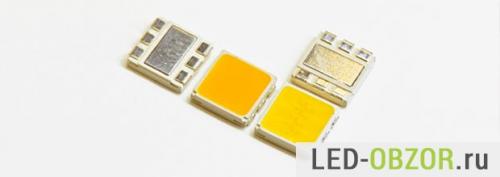

Размер кристалла у маломощных китайских, на примере SMD5630 SMD5730

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Чтобы отличить плохой LED от хорошего, ознакомитесь со статьей ««. Подробно описал, как зависит мощность от размера кристалла, массы и других свойств.

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

Таблица характеристик фирменных

Параметр	3528	5050	5630	5730-05	5730-1
Световой поток, Лм	5	15	40	40	100
Мощность	0,06 Вт	0,2 Вт	0,5 Вт	0,5 Вт	1 Вт
Температура	до + 65	до + 65	до + 80	до + 80	до + 80
Ток, ампер	0,02	0,06	0,15	0,15	0,300
Напряжение, Вольт	3,3	3,3	3,3	3,4	3,4
Габариты, мм	3,5 x 2,8	5 x 5	5,3 x 3	4,8 x 3	4,8 x 3

В таблице указаны усредненные характеристики светодиодов белого света с самыми популярными параметрами. Лампы теплого белого и холодного белого света обычно имеют меньший световой поток. Так же при одинаковой яркости света, диод белого света дает лучшее освещение, чем другие.

В основном характеристики зависят от производителя с колебанием плюс-минус 15%. Лучшие параметры обеспечивают конечно именитые европейские, японские, китайские бренды. LED диоды неизвестных производителей конечно похуже, но еще у них никто не гарантирует заявленный срок службы. Самый плохой вариант, когда вам по низкой цене предлагают светодиоды промаркированные как фирменные, хотя неизвестно кем они сделаны. Главным образом подделку от бренда можно отличить только при помощи  измерения всех параметров и сравнением с заявленными.

Бюджетные светодиоды неизвестного производителя обычно очень слабые, вместо положенных 0,5W будет всего 0,15W или 0,09W. Так делают китайцы, чтобы дешевку выдать за фирменный. Но это они компенсируют втрое большим количеством диодов. Такие диоды работают максимум 20.000 часов. Чаще всего встречаются на кукурузах и светодиодной ленте SMD 5630 .

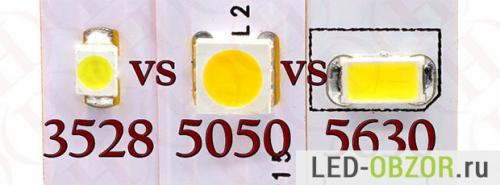

Сравним размеры и яркость

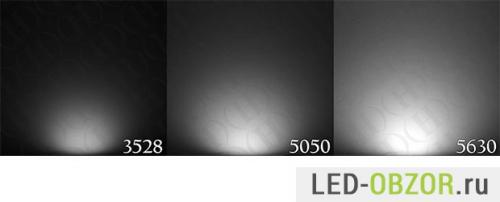

Сравнение диодов на, 5630. В большой импровизированной коробке сделаем замеры освещенности каждого диода. Наглядно видно разницу в освещенности и направленность угла освещения.

Сравнение энергоэффективности LED диодов

Световой поток Люмен на Ватт:

• SMD 3528 – 70 Лм/Вт;
• SMD 5050 – 80 Лм/Вт;
• SMD 5630 – 80 Лм/Вт;
• SMD 5730-05 – 80 Лм/Вт;
• SMD 5730-1 – 100 Лм/Вт;

Развитие светодиодных технологий идет в направлении увеличения количества Люмен на единицу площади. Соответствие светового на единицу мощности с изменением поколения ЛЕД диодов меняется не очень сильно. Если сравнитьи 5730-1, то почти при одинаковой площади светоизлучающего элемента мощность светового потока увеличилась в 22 раза, а энергопотребление в 15 раз.

Как определить мощность китайских светодиодов

Под выходными параметрами подразумевают характеристики светодиодов, измеренные при определённых условиях. Замер выходных параметров производят на номинальном токе и температуре окружающей среды, равной 25°C.

Световой поток и сила света

Оптические характеристики светодиода выражают в виде светового потока и силы света. Световой поток (лм) – это количество световой энергии (видимый свет), излучаемой кристаллом и переносимой на поверхность за единицу времени. Для слаботочных светодиодов с рассеивающей линзой обычно указывают силу света (кд). Её физический смысл состоит в отношении светового потока к углу, внутри которого распространяется излучение. Другими словами, сила света – это интенсивность светового потока в некотором направлении. Отсюда следует, что светодиод с меньшим углом излучения обладает большей силой света при одинаковом световом потоке. Современные 5 мм светодиоды высокой яркости способны выдавать до 15 кд.

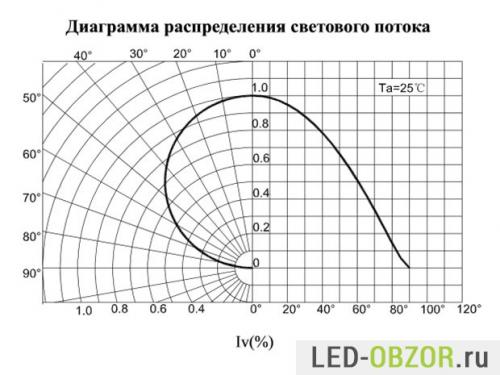

Угол излучения

В разных источниках можно встретить названия: «видимый угол», «угол рассеивания». С физической точки зрения его правильно называть «Двойной угол половинной яркости» и обозначать – «2Q1/2». Двойной угол половинной яркости присущ только приборам, которые имеют фокусирующую линзу, и зависит от формы корпуса. Он может иметь значения в пределах 15-140°. Белые светодиоды, предназначенные для smt монтажа, и матрицы на их основе характеризуются широким углом излучения – 115-140°.

Цвет излучения и длина волны

В зависимости от типа полупроводникового материала светодиод излучает свет в определённом волновом диапазоне. Например, зелёному цвету соответствует диапазон длин от 500 до 570 нм. При этом прибор с λ=500-520 нм имеет салатный оттенок, а с λ=550-570 нм – бирюзовый оттенок. Белый светодиод излучает в ультрафиолетовом или в широком спектре с дальнейшим выделением белого света с помощью люминофора. ИК и УФ диоды работают в невидимой зоне спектра. Поэтому в их маркировке указывается рабочая длина волны.

Цветовая температура

Этот параметр присущ исключительно белым светодиодам. Цветовая температура указывает на оттенок, который получают предметы, освещаемые в данном свете. Условно весь белый свет разделяют на тёплый, нейтральный и холодный и измеряют его в градусах Кельвина. Свет от светодиодов с одинаковой цветовой температурой может восприниматься по-разному, что объясняется их различным коэффициентом цветопередачи. Более подробно об этом написано здесь.

Световая отдача

Этот параметр показывает, какое количество светового потока излучает светодиод на единицу потреблённой мощности и измеряется в лм/Вт. Светоотдача является своеобразным коэффициентом полезного действия светодиода. По этому показателю мощные светодиоды уже превзошли газоразрядные лампы, перешагнув рубеж в 150 лм/Вт. Серийно выпускаемые светодиоды имеют светоотдачу около 100 лм/Вт. Световая отдача светодиодных ламп на 220В в 5-7 раз больше, чем у ламп накаливания.

Инерционность

Такое понятие как «инерционность» часто отсутствует в datasheet на светодиоды. Общепринято считать, что они мгновенно включаются и отключаются, т.е. являются безынерционными. На самом деле задержка при переключении может достигать нескольких нс. Для отечественных ИК излучающих диодов инерционность указывают в виде времени нарастания и спада излучающего импульса. Эти временные интервалы колеблются в пределах единиц-сотен наносекунд и оказывают влияние на работу в высокочастотном импульсном режиме.

Какие характеристики определяют цветопередачу китайских светодиодов

Посоветуйтесь с нами

Каждый, кто решил обзавестись современным светодиодным освещением, сталкивается с задачей выбрать хорошие LED-светильники и отличить качественные светодиоды от некачественных. Ведь помимо технических характеристик (световой поток, цветовая температура и т.д.) очень важен материал изготовления. Также эти показатели зависят от качества деталей светильника. Хорошо известная всем поговорка про «дешевую рыбку и поганую юшку» тут может не сработать. Неопытному пользователю, готовому выложить адекватную сумму за качественный светодиод, вполне могут продать некачественный по завышенным ценам. Итак, в чем отличия хорошего светодиода от нехорошего? Для начала, определимся с параметрами сравнения.

Параметры качества светодиода:

• размер кристалла светодиода;
• мощность светодиода;
• материал проводника;
• материал основания;
• разброс параметров.

Размер кристалла светодиода

Размер кристалла светодиода предопределяет световой поток и силу тока, с которой он может работать в нормальном режиме. Кристаллы очень маленькие. Их размеры измеряются в mil. Один mil равен тысячной дюйма или 0,0254 миллиметра. Чем больше кристалл, тем мощнее световой поток. Непорядочные производители устанавливают кристалл меньшего размера и дают ток побольше, чтобы световой поток визуально не выдал подлог. Но такой светодиод не проработает долго. Поэтому лучше брать LED-светильники у проверенных производителей, которые в описании указывают достоверные данные.



Мощность светодиода

Предыдущий параметр – размер кристалла – взаимосвязан с таким важнейшим показателем, как мощность. Если в двух словах, то чем больше размер, тем больше мощность.

Корреляция мощности и размера светодиода:

• 45 на 45 mil = 3W;
• 30 на 30 mil = 1W;
• 24 на 40 mil= 0,75W;
• 24 на 24 mil = 0,5W;
• менее 20 mil = 0,5W;
• менее 8 mil =0,08W.

Многие ошибочно полагают, что чем выше цифровое значение после SMD (допустим, в маркировке SMD2835, SMD5630, SMD7014 и т.д.), тем выше мощность. На самом деле, цифры обозначают лишь размер корпуса. В принципе, в корпус большего размера поместится более крупный и мощный кристалл. Однако недобросовестные производители (чаще всего безымянные китайские) давно приспособились монтировать в корпуса любого размера маломощные светодиоды и продавать их по привычной потребителю цене «за размер корпуса».

Материал проводника

Через проводники кристалл подключают к питанию. Качественные проводниковые элементы делают из золота и ставят по два проводника на каждый контакт (итого – четыре). В некачественных, в лучшем случае, экономят на количестве проводников, оставляя по одному на контакт, а в худшем – на качестве материала. Вместо золотых ставят медные – обычные или позолоченные. В случае с позолоченной медью вскрыть обман можно лишь измерив технические параметры, так как визуально позолоченную медь от золота почти не отличить. А вот сгорают медные проводники гораздо быстрее, чем золотые, особенно при скачках напряжения.

Материал основания

Наконец, очень важен материал основания, куда закрепляется кристалл. Основание отвечает за теплоотвод от LED-чипа. В качественных светодиодах установлено медное основание (не путать с медными проводниками!) и теплоотвод проходит эффективно. В дешевых монтируют алюминиевое или латунное основание. Во втором случае обман вскрыть крайне тяжело. Если разница в массе медного и алюминиевого основания заметна и легко измеряется взвешиванием, то разница между медью и латунью одинакового размера – минимальна и трудноизмерима. Для ориентировки приведем данные взаимосвязи мощности и веса светодиодов с качественным медным основанием.

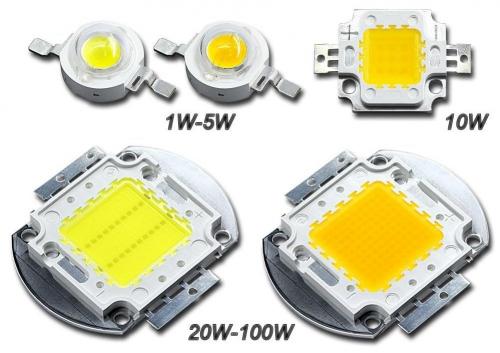

Корреляция мощности и веса светодиода:

• 1,3,5 Вт – 0,6 г;
• 10 Вт – 5,1 г;
• 20, 30, 50, 100 Вт – 27-28 г.

Одинаковый вес светодиодов на 1, 3 и 5 ватт объясняется тем, что для этих светодиодов используются одинаковые стандартные пластины-основания. Та же ситуация со светодиодами на 20, 30, 50 и 100 ватт – у них также одинаковые основания.

Разброс параметров

В качественном LED-светильнике все светодиоды должны светиться равномерно и одинаково. Если при включении светильника на минимальную мощность визуально заметна разница в яркости свечения светодиодов – светильник некачественный, и еле горящие светодиоды выйдут из строя первыми. Если некоторые светодиоды на минимальной мощности не включились, от такой покупки лучше сразу отказаться.

Итак, теперь вам известны отличия качественных и некачественных светодиодов. Конечно, замеры с целью определения материалов изготовления – дело хлопотное. Однако последний показатель – равномерность свечения – вы вполне можете протестировать визуально, без дополнительных приспособлений. Хороших вам покупок!

Какие характеристики определяют долговечность китайских светодиодов

Задача вывода информации на светодиоды непростая, требуется отправить одним пакетом много данных на большой скорости и с большой точностью. Даже при отключенных таймерах и прерываниях с этой частью работы успешно справляется лишь программа, написанная на ассемблере, то есть максимально близкая к машинному уровню. Поэтому без готовых библиотек любителю обойтись довольно сложно. Библиотек существует несколько, самыми известными из которых являются NeoPixel и FastLed. Споры о том, какая из них лучше ведутся давно, выбирайте на свой вкус. Мне больше нравится NeoPixel, она ощутимо компактнее во флеше и занимает гораздо меньше динамической памяти контроллера. В примерах будем пользоваться именно ей.

Вообще, в каждой библиотеке уже есть несколько готовых примеров, наглядно демонстрирующих почти все возможности. Достаточно лишь подключить ленту, по схеме выше и указать в настройках правильные параметры: управляющий пин, тип ленты, количество светодиодов.

#define PIXEL_PIN 6 // номер управляющего пина #define PIXEL_COUNT 16 // количество пикселей (светодиодов) в ленте // объявление объекта: Adafruit_NeoPixel strip(PIXEL_COUNT, PIXEL_PIN, NEO_GRB + NEO_KHZ800); // Argument 1 = количество пикселей (светодиодов) // Argument 2 = номер управляющего пина // Argument 3 = тип светодиода по порядку и количеству цветов, а также скорости передачи данных: // NEO_KHZ800 800 KHz bitstream (most NeoPixel products w/WS2812 LEDs) // NEO_KHZ400 400 KHz (classic 'v1' (not v2) FLORA pixels, WS2811 drivers) // NEO_GRB Pixels are wired for GRB bitstream (most NeoPixel products) // NEO_RGB Pixels are wired for RGB bitstream (v1 FLORA pixels, not v2) // NEO_RGBW Pixels are wired for RGBW bitstream (NeoPixel RGBW products)

Первая строка - номер пина, вторая - количество светодиодов, третья - установка этих данных плюс выбор типа ленты и скорости передачи. По умолчанию назначена лента с цветностью RGB и скоростью 800 кГц, это подходит для WS2812B. Для SK6812 выбираем NEO_RGBW.Загружаем стандартный пример от библиотеки simple или strandtest_wheel, проверяем настройки, запускаем, любуемся.А теперь попробуем сделать что-то простое, но своё. Для этого изучим несколько простейших функций данной библиотеки с примерами и посмотрим на результаты. Поможет там в этом кольцо из 24-х светодиодов WS2812B.

Итак, первый пример. Выводим на кольцо три основных цвета RGB.
