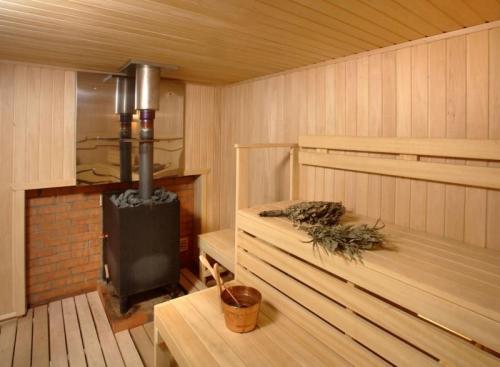

Для обустройства дымохода своими руками идеальным вариантом материала являются трубы из металла. Они снижают себестоимость конструкции, а также трудовые затраты. Монтаж дымохода начинается к уже установленной в бане печи. До первого колена устанавливают обычную железную трубу. Правильное крепление обеспечат специальные конструкции с огнеупорными характеристиками.

Начальную часть присоединяют к печному патрубку. Сразу устанавливают шибер – задвижку, которая позволит прибавлять или убавлять тяговую силу. Затем в крыше выполняют отверстие, которое может быть квадратным. Далее собирают металлический короб со сквозным отверстием, соответствующим размеру конструкции.будет выведен на чердак. Высота короба должна быть больше материалов отделки потолка.

Короб надежно фиксируют в потолке. Свободное пространство короба заполняют минеральной ватой, либо керамзитом. На чердаке конструкцию закрывают крышкой с отверстием для трубы. В точке пропуска дымохода фиксируют лист жаропрочного материала. Верхнюю трубу защищают листами минеральной ваты или асбестом. В качестве теплоизоляции используют специальную гидрозащитную манжету. Зазоры можно обработать герметиком.

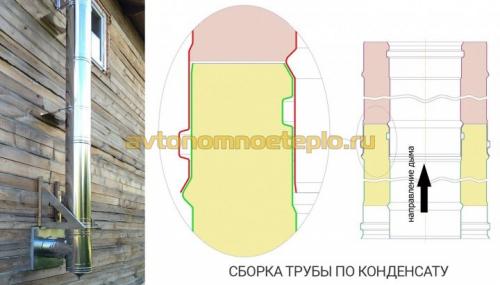

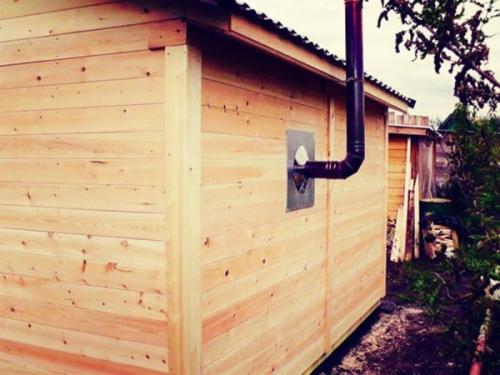

Еще меньших трудовых затрат потребует монтаж внешнего металлического дымохода. Устройство предполагает наличие подходящего отверстия в стенке (не в кровле). Для разворотаприобретают специальное колено. Отводы бывают разными, подберите нужный для себя вариант.

Отвод устанавливают на патрубок печки. Затем с внешней стороны ставят тройник. От него выполняют отводку дымохода вверх вдоль стены, при необходимости вниз. В качестве изоляции стены правильно использовать аналогичный металлический короб, заполненный негорючим сыпучим материалом.

При обустройстве наружной конструкции важно, чтобы она возвышалась над коньком на 50-60 см: такая установка будет гарантией хорошей тяги. Для предохранения дымохода от мелкого мусора и дождя поверх надевают специальный зонтик

Кирпичные дымоходы могут быть коренными или насадными. Лучшим вариантом для банных печей является коренной. Если печь выполнена из кирпича, то пристраивают конструкцию из этого же материала. Если печь выполнена из металла, кирпичный дымоход соединяют с патрубком специальной трубой.

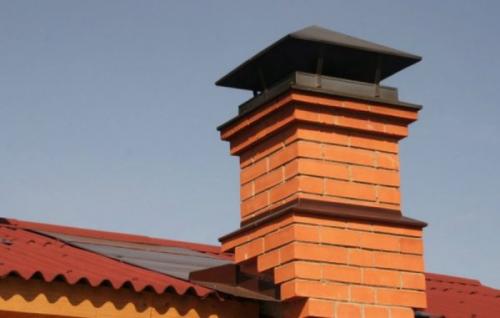

Дымоход из кирпича устраивают в виде квадратного столба, который снабжен колодцеобразным сечением. Размер сечения связан с мощностью банной печки, он может составлять половину кирпича, кирпич или два кирпича. Основой для кирпичной конструкции является фундамент одинаковой толщины с банной печкой, составляющий с ней единое целое. Трубу поднимают до нужной высоты, где устанавливают задвижку.

Проход трубы в бане через крышу. Выведение трубы через крышу

Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:

• проходы через кровельный пирог должны быть пожаробезопасны;
• подкровельное пространство должно быть максимально защищено от проникновения влаги.

Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.

Профессионалы рекомендуют избегать оборудования проходного элемента в ендове (место схождения двух скатов с внутренним углом), так как в этой точке установить кровельный проход особенно тяжело. В результате дождей и снегопадов место примыкания может не справиться с влагой и как результат, кровля даст течь.

Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см

Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.

Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.

Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.

Проход дымохода через потолок в бане. О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

• от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
• от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

• для защищенной от возгорания перегородки:
  • при толщине трубы 120 мм — 200-260 мм;
  • при толщине трубы 65 мм — 380 мм.
• для незащищенной перегородки:
  • при толщине трубы 120 мм — 260-320 мм;
  • при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут. Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Замена трубы в бане. Преимущества кирпичного дымохода

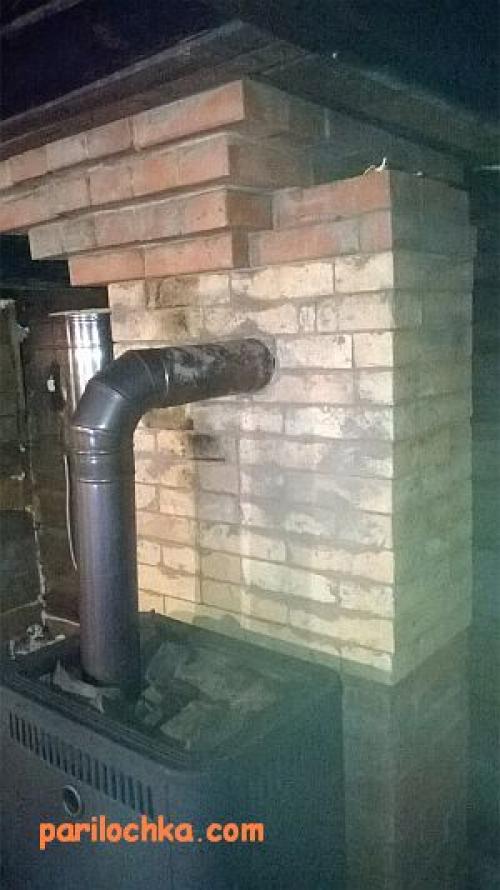

Дымоход для бани из жаростойкого кирпича строили до появления металлических. Это легко объяснить тем, что металла, который выдерживает высокие температуры, в массовом производстве не было.

Сделать кирпичную кладку дымоходной трубы своими руками под силу только истинному профессионалу, монтаж выполняют по схеме, нарушение которой испортит всю проделанную работу. По сравнению с металлическим дымоход из кирпича обладает следующими преимуществами:

Схема устройства кирпичного дымохода

• Жаростойкий кирпич, предназначенный специально для создания печей, демонстрирует высокие термоизоляционные и теплопроводные качества, благодаря которым дымоход из кирпича эффективно сохраняет и аккумулирует тепло внутри парилки.
• Долгий срок эксплуатации. Дымоход из качественного кирпича, выложенный своими руками с соблюдением технологии, служит намного дольше, чем металлические аналоги, поэтому не требует периодической замены.
• Высокая защита от возгораний. Огнестойкий кирпич не горит и не дает распространяться возгораниям. Так как баня относится к помещениям с высоким риском возникновения открытого огня, то противопожарные свойства кирпича могут сохранить имущество и жизнь владельца.

Важно своевременно прочищать дымоходные трубы из кирпича, так как его шероховатая структура накапливает золу, пыл и другие загрязнения, снижая печную тягу или приводя к задымлению бани.

Трубы для бани из нержавейки. Можно ли установить сэндвич дымоход в бане

Монтаж сэндвич дымохода для бани из нержавеющей стали, не только возможный, но и рекомендуемый способ удаления продуктов сгорания из помещения. Почему это так?

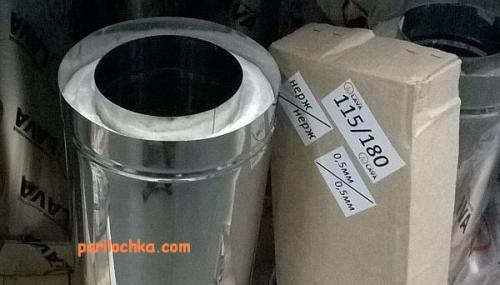

• Параметры – толщина нержавейки внешнего слоя трубы 0,6 мм. Основным требованием для наружного контура является устойчивость к повышенной влажности в бане. Нержавеющая труба в таких условиях служит гораздо дольше, чем конструкции из «черной» или оцинкованной стали .
  Толщина стенок внутреннего слоя нержавейки, предназначенной для твердотопливных агрегатов, 1 мм. Нержавеющая сталь устойчива к выгоранию и воздействию кислоты.
• Устройство дымохода из сэндвич труб в бане. В процессе эксплуатации печек, работающих на твердом топливе, продуцируется большое количество конденсата. Чтобы избежать выпадения влаги, обычный дымоход потребуется тщательно утеплить, что портит внешний вид конструкции и требует дополнительных затрат.
  Сэндвич трубы представляют собой трехслойную конструкцию. Между внешней и внутренней трубой прокладывается слой теплоизоляционного материала. В утепленной трубе, количество конденсата снижается до допустимой нормы.

• Цены на дымоходы для бани, из нержавеющей стали, особенно если учесть возможность самостоятельного монтажа конструкции, достаточно приемлемые.

Большинство компаний, занимающихся производством сэндвич труб, наладили выпуск систем, предназначенных исключительно для бани. В конструкциях учитываются особенности эксплуатации в условиях влажного помещения и сильно нагретых дымовых газов.

Дымоход в бане из стальной трубы. Виды дымоходов в бане в зависимости от материала

Проанализируем достоинства и недостатки наиболее известных вариантов.

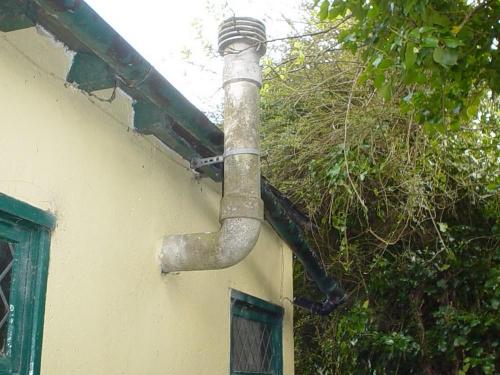

Асбестоцементная труба

Асбестоцемент – это бетон, армированный волокном. Популярен ввиду распространенности, низкой цены и легкости монтажа. Хоть и не поддается коррозии, он имеет пористую структуру и накапливает конденсат. Это приводит в дальнейшем к образованию трещин и пожароопасных ситуаций.

Отметим и другие недостатки:

• Монтировать изделие возможно только под прямым углом, не получится делать это под наклоном.
• При температуре свыше 300° асбест становится ломким, могут пойти трещины, образуются опасные для здоровья химические соединения.
• Шероховатые стенки труб накапливают сажу, которая легко воспламеняется. Поглощает конденсат, накапливая неприятный запах.

• Небольшой диаметр проходного сечения увеличивает сопротивление потока дыма, что ослабляет тягу.
• Невозможность размещения ревизионного отверстия.

Дымоход из черного металла

Это доступный товар, который обойдется вам приблизительно на 80% дешевле, чем при использовании каменной кладки. Существуют такие нюансы:

• Большая масса. Это затрудняет процесс установки, а также делает необходимым возведение фундамента.
• Очень хорошо проводят тепло и быстро нагреваются. Это опасно, если поблизости находятся вещества, склонные к быстрому возгоранию. Особенно стоит позаботиться об изоляции, если канал проходит сквозь чердак, потолочные перекрытия и крышу.
• Влажный дым, высокая температура, снег и дождь на улице, цикличность работы отопительного прибора сокращают срок службы. Ржавчина образуется очень быстро, за год сквозная коррозия выводит из строя дымоотвод и приводит к пожароопасной ситуации.
• Отсутствие ревизионного отверстия затрудняет очистку от сажи.

Источник: https://bannye-pechi.postroivsesam.info/novosti/dymohod-sendvich-v-bane-ustanovka-i-montazh

Керамзит вокруг трубы в бане. Как монтировать самый пожароопасный участок дымохода: проходной узел

Поиск записей по тэгам: просто нажмите на интересующую тему!

Речь поведу о самой пожароопасной части дымохода: разделке стены - разделки потолка ака проходной узел или проходной короб. Исходя из того, что я знаю из интернетов и на своём опыте, именно неграмотная разделка - причина большинства пожаров. Особенно в банях.

Как выглядит проблема?

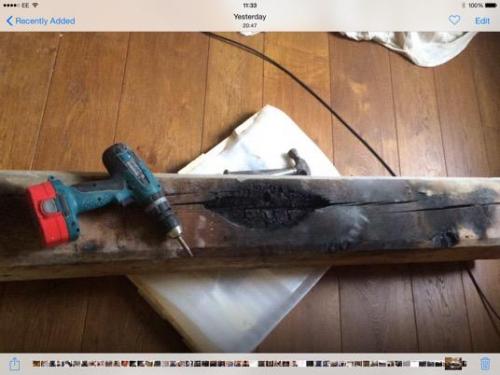

Труба дымохода проходит через стену или потолок, нагревает узел, древисина обугливается и на вторую-третью или сто третью растопку, вспыхивает. Притом вспыхивает подло — в подчердачном помещении или со стороны улицы. То есть сидите вы в помещении, а в это время горит строение там, где вам не видно.

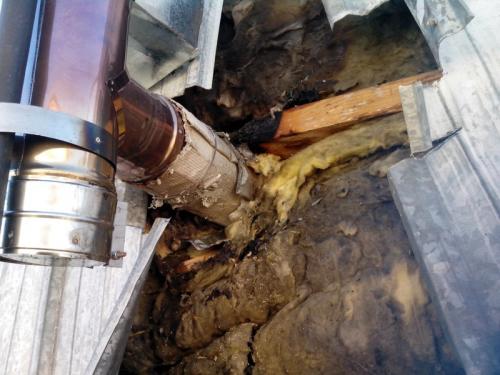

Вот так вот:

Теперь про то почему оно так выходит.

1) Проходной узел пройден не сэндвичем, а голой трубой

2) Проходной короб набивают песком или землёй, а не керамзитом или минватой или на худой конец битым в мелкие куски кирпичём. Для тех кто не очень понимает почему песок или земля не подходит —

3) разделка выполнена без… короба! Такую разделку любят делать очень экономные погорельцы.

А чо? Обмотаем асбестиком и окей!

4) Сделать все ошибки из первых трех пунктов одновременно!

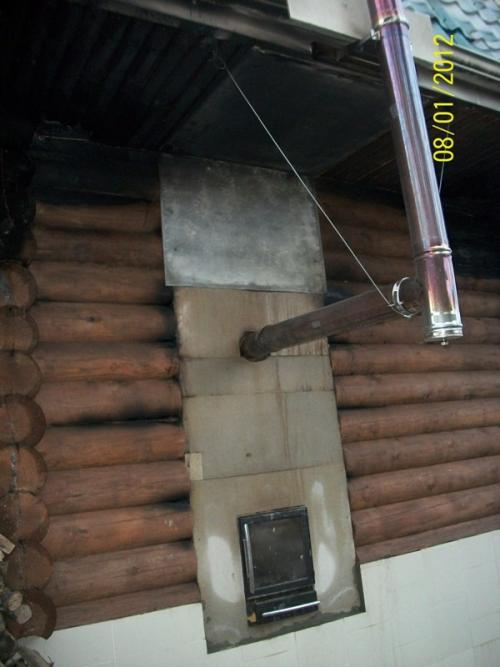

Снаружи

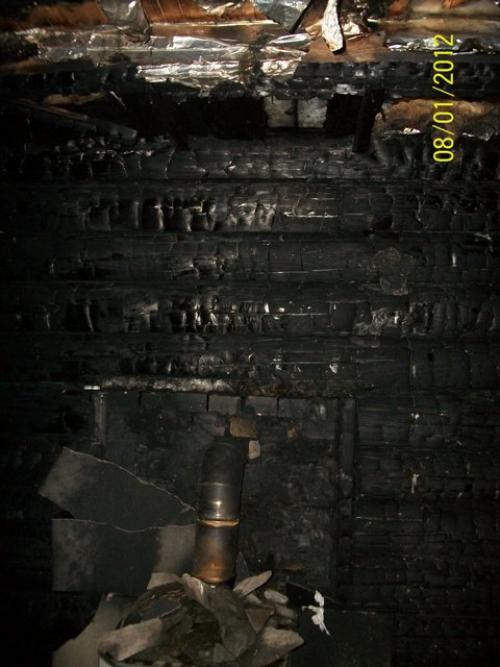

Внутри

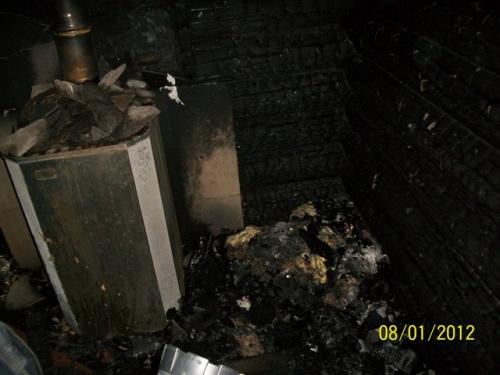

Хорошая баня была, печка дорогущая!

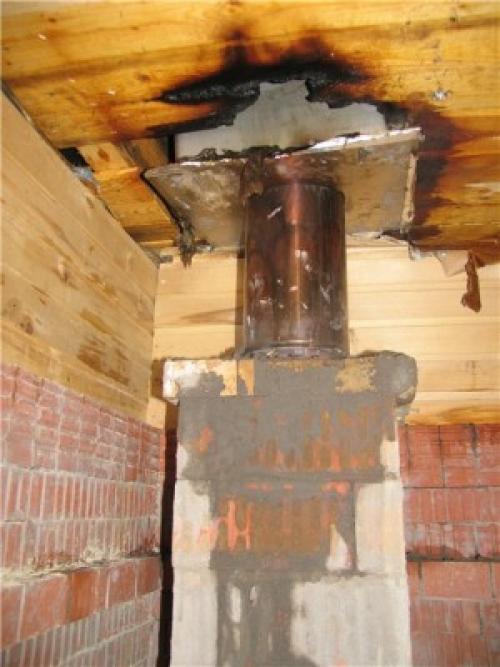

Вот так выглядит причина пожара - потихонечку, день за днём обугливающаяся балка, которая в один день берёт и вспыхивает

5) Отсутствие желания разобраться как таки делают проходку.

Проходка бывает 2х видов: Самодельная и промышленная и 2х категорий: гостовская и не гостовская.

Проходка гостовская

Определяется гостами и снипам. Если интересно почитать госты-снипы, то пожалуста

• СНиП 41-01-2003. Отопление, вентиляция и кондиционирование.
• ГОСТ Р 53321-2009 - Аппараты теплогенерирующие, работающие
• СП 7.13130.2009 - Отопление, вентиляция и кондиционирование
• СНиП 42-01-02 Газораспределительные системы

В интернете ссылок на данные материалы полно.

В чём фишка гостовского проходного узла?

• В том, что он имеет размеры метр на метр.
• Тоесть это реально квадрат в древесине со сторонами 940мм на 940мм.
• Готовые проходки гостовские делает только Теплодар и спросом они не пользуются - квадрат метр на метр врезать в потолок бани или в стену дома  сложновато, без потери прочности здания.
• Лаги бывают мешают.

Вот линк на гостовский проходник.

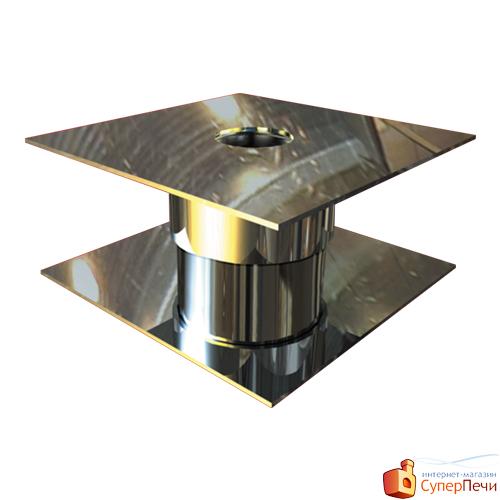

Не гостовский проход перекрытий для дымохода.

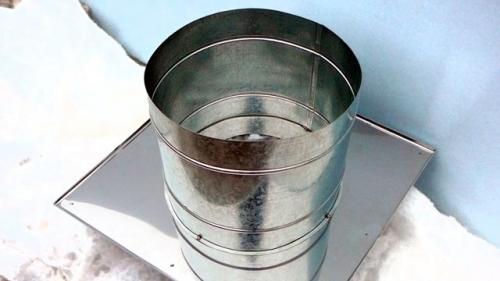

Короб пол метра на пол метра с отверстием. Снизу нержавейка, а сам он из оцинковки. Бывает 3х типов (предпочтений нет).

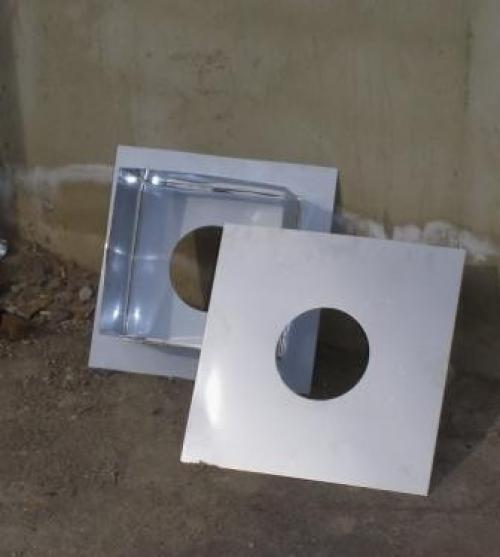

Короб

Короб сделанный овалом — врезается точно так же как обычный короб: квадрат выпиливается по сторонам не овала, а плоской части, в него вставляется устройство и крепится саморезами.

Любой из негостовских коробов монтируется следующими вариантами:

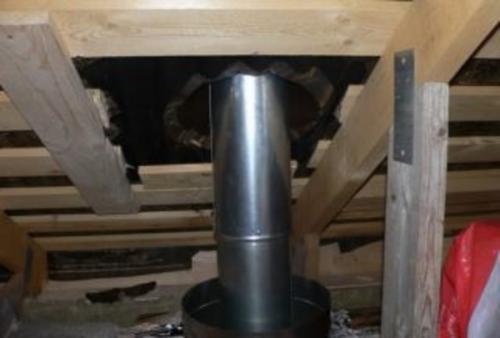

Картинка для привлечения внимания: узел смонтировать надэж так, чтоб не сгореть!

А) Берётся Минерит или и оббивается проходник, после чего вставляется в вырез.

Монтаж дымохода из нержавейки в бане. Какие бывают дымоходы

Конструктивно дымоходы можно разделить на следующие основные виды.

Кирпичные дымовые трубы

Это самые древние виды дымоходов, не утратившие своей актуальности по настоящее время. Они выкладываются из керамического кирпича, сечение по величине может быть различным, но форма всегда квадратная или прямоугольная. Это и является основным недостатком кирпичных труб. Продукты сгорания перемещаются дымовым каналом по винтовой линии, а углы сечения являются застойными зонами. В них печные газы движутся с небольшой скоростью, что способствует оседанию твёрдых частиц с образованием сажи. Особенности дымоходов из кирпича:

1. Внутренняя поверхность кирпичной трубы шероховатая, и это также способствует образованию сажи.
2. Наружная часть дымохода, если на ней нет изолирующего слоя, подвергается воздействию влаги и ветра, что приводит к его разрушению. Специалистами срок службы кирпичной дымовой трубы оценивается в 17–20 лет.
3. Для улучшения условий работы кирпичного дымохода практикуется его гильзование с установкой во внутренний канал металлической или пластиковой трубы.
4. Сооружение кирпичной трубы требует определённых навыков каменщика, не всякий сможет выполнить эту работу правильно своими руками.

Конструкция кирпичного дымохода имеет значительный вес, поэтому для его установки требуется надёжный фундамент.

Внешняя часть кирпичного дымохода подвергается воздействию влаги, солнечных лучей и больших температурных перепадов, поэтому её желательно защитить отделочными материалами

Металлические дымоходы

Для изготовления металлических дымоходов используются однослойные или двухслойные трубы. Может быть применён чёрный, оцинкованный или нержавеющий лист толщиной 0,4–1,2 миллиметра. Первый из них быстро прогорает, поскольку в дымовых газах всегда присутствует двуокись серы. В совокупности с влагой, всегда присутствующей в продуктах сгорания, при конденсации образуется агрессивная субстанция на основе серной кислоты, которая и разрушает стенки трубы. Похожая история получается и с оцинкованной трубой, потому, что защитный слой цинка быстро повреждается конденсатом, а далее всё происходит так же, как с обычной трубой из чёрной стали. Лучшим материалом для дымохода является изделие из нержавеющей стали аустенитного класса. Её легко отличить при покупке, используя магнит — он к ней притягиваться не будет . Если вам предлагают нержавеющий дымоход, а его материал реагирует на магнит — в этом, возможно, нет лукавства. Просто это нержавеющая сталь ферритного или полуферритного класса, которая недостаточно устойчива к агрессивным средам.

Дымоход в бане из обычной трубы. Виды дымоходов

Прежде чем выводить что-то, давайте посмотрим, какие дымоходы вообще бывают. Это не займет много времени.

По материалу дымоход может быть изготовлен либо из металла, либо из кирпича, либо из керамики. Все три устойчивы к высоким температурам, имеют свои достоинства и недостатки.

Труба-сэндвич, для дымохода в бане через крышу.

Кирпич

Кирпичный дымоход — это печная классика.

Ставит его обычно тот же мастер, что и делает печку, поэтому технологические вопросы можно не рассматривать — печное дело сложное. Однако стоит заметить, что продержится такой дымоход дольше металлического, но чистить его придется чаще и делать это сложнее, чем с трубой.

Резоном построить отдельную сложную кирпичную конструкцию с коленцами может быть желание сократить потери тепла — проводя дым даже от железной печки через нее вы получаете существенное охлаждение дыма, выходящего наружу.

Комбинация — железная печь и кирпичная труба, аккумулирующая тепло, выложенная своими руками непрофессионалом

В бане кирпичный дымоход применим к кирпичной же печи для любителей русских традиций .

Помимо этого допустимо обкладывать кирпичом дымоходы из других материалов.

Металл

Металлические варианты превалируют, потому что выигрывают по соотношению цена-качество. Металл может быть и черным железом (нуждается в покраске), то есть сталью с высоким содержанием углерода, и нержавейкой (легированные стали).

Металлическая монотруба. Фото СтройДом

По конструкции это могут быть либо монотрубы, либо сэндвичи, то есть две трубы разного диаметра, вложенные одна в другую, с прокладкой из минваты. См. фото выше.

Обычно монотрубу ведут до потолка, а потом она переходит в сэндвич.

ВНИМАНИЕ! Проблема сэндвичей в том, что у них часто прогорают внутренние трубы, что делает их опасными. Минвата в случае попадания воды (конденсат) перестает изолировать тепло и внешняя труба перегревается.

Керамические

Наиболее дорогой и самый лучший вариант. Керамика не прогорает так, как железо, не засоряется так, как кирпич, ее удобнее чистить от копоти, она долговечна. Помимо цены минусом можно считать то, что такие трубы весят намного больше металлических.

ВАЖНО! Керамика наиболее безопасна при эксплуатации.

По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене.

Внешний

Наименее затратный способ вывода — для этого понадобится всего одно отверстие в стене, через которое труба будет выведена на улицу, а там изгиб и она устремляется вверх, крепясь на некотором расстоянии от стены. Проходка в крыше печной трубы в этом случае возможна только если там есть свесы кровли и они оказываются на пути. Иначе — вообще без проходок.

Вывод трубы дымохода через стену. Фото НЗСК

Если нет задачи экономить тепло, например, отбирая его у дымохода, то внешний вывод осуществить проще всего, особенно для самостоятельной работы.

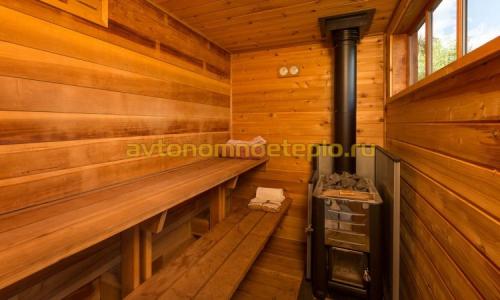

Внутренний

Однако данная статья посвящена установке дымохода в бане через потолок и крышу. Вести его через перекрытия и привычнее, и пожароопаснее. Но соблюдение нормативов существенно сократит риски.
